摘要: 电能质量问题日益突出，其中暂态扰动，特别是间谐波成分，因其非周期性和复杂性，给检测和识别带来了巨大挑战。传统的傅里叶变换方法难以有效处理非平稳信号，而希尔伯特-黄变换(HHT)凭借其自适应性和时频局部化特性，为暂态电能质量多扰动信号的检测，特别是间谐波的提取和识别提供了新的途径。本文将深入探讨基于HHT的暂态电能质量多扰动信号检测方法，重点分析其在间谐波检测中的应用，并对该方法的优势和不足进行评述，最后展望其未来的发展方向。

关键词: 电能质量；暂态扰动；间谐波；希尔伯特-黄变换；HHT；多扰动信号检测

1. 引言

随着电力电子设备的广泛应用，电网中的电能质量问题日益严重。电能质量扰动类型繁多，包括谐波、间谐波、电压暂降、电压暂升、电压中断、flicker等。其中，暂态扰动具有时间短、变化快、频谱复杂等特点，传统的基于傅里叶变换的分析方法难以有效提取其特征信息。而间谐波作为一种特殊的非周期性暂态扰动，其频率并非工频的整数倍，更增加了检测的难度。因此，发展一种能够有效检测和识别各种暂态电能质量扰动，特别是间谐波的先进方法，具有重要的理论意义和实际应用价值。

希尔伯特-黄变换(HHT)是一种自适应的信号处理方法，它将经验模态分解(EMD)和希尔伯特变换(HT)相结合，能够有效处理非平稳和非线性信号。EMD方法能够将复杂的信号分解成一系列具有物理意义的本征模态函数(IMF)，而希尔伯特变换则能够计算每个IMF的瞬时频率，从而得到信号的时频表示。HHT方法的优势在于其自适应性，它不需要预先设定任何基函数，能够根据信号本身的特点进行分解，因此能够更好地捕捉信号的细节信息，特别适合于处理像间谐波这样的复杂暂态扰动信号。

2. HHT在电能质量扰动检测中的应用

HHT方法在电能质量扰动检测中的应用主要体现在以下几个方面：

(1) 信号预处理: 在进行HHT分解之前，需要对原始信号进行预处理，例如去噪、滤波等，以去除信号中的噪声和干扰，提高HHT分解的精度。常用的预处理方法包括小波滤波、均值滤波等。

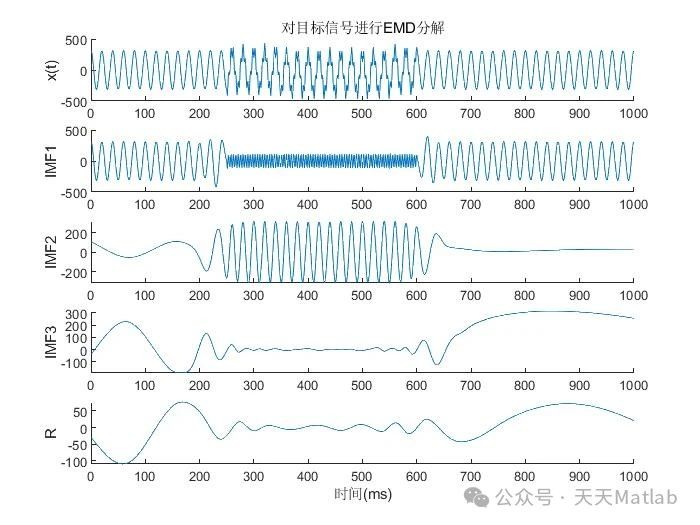

(2) 经验模态分解(EMD): EMD是HHT的核心步骤，它将原始信号分解成一系列IMF。每个IMF都满足一定的条件，例如局部平稳性、对称性等。通过EMD分解，可以将复杂的信号分解成一系列简单的IMF，从而更容易提取信号的特征信息。

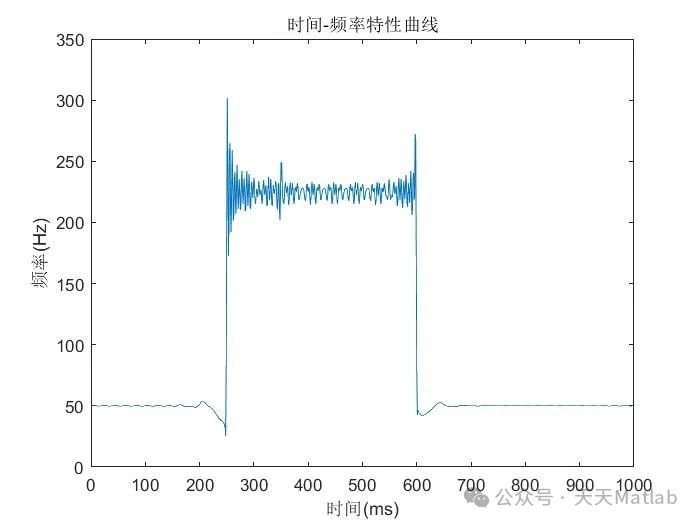

(3) 希尔伯特变换(HT): 对每个IMF进行希尔伯特变换，可以得到其瞬时频率和瞬时幅值。通过分析IMF的瞬时频率和瞬时幅值，可以识别不同的电能质量扰动，例如间谐波。

(4) 特征提取和识别: 通过分析IMF的时频特性，可以提取各种电能质量扰动的特征参数，例如间谐波的频率、幅值、持续时间等。这些特征参数可以用于识别不同的电能质量扰动类型。

3. 基于HHT的间谐波检测

间谐波的频率是非工频整数倍的频率分量，其存在会影响电气设备的运行稳定性。传统的频谱分析方法难以精确地检测间谐波，因为间谐波的能量通常分散在多个频率点上。而HHT方法可以有效地解决这个问题。通过EMD分解，可以将包含间谐波的信号分解成一系列IMF，其中一些IMF包含间谐波信息。然后，通过对这些IMF进行希尔伯特变换，可以得到间谐波的瞬时频率和瞬时幅值，从而实现间谐波的精确检测。

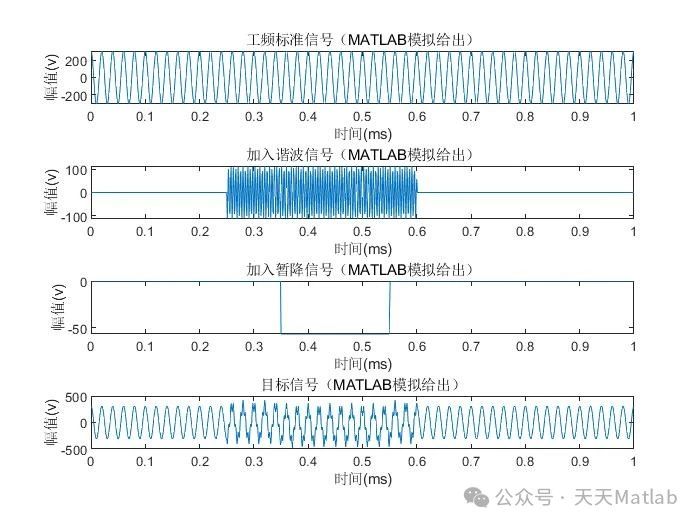

此外，HHT还可以用于检测多扰动情况下包含的间谐波。在实际电网中，电能质量扰动往往不是单一的，而是多种扰动叠加在一起。HHT方法可以对多扰动信号进行分解，分离出不同类型的扰动，从而实现对间谐波的准确识别和提取，即使在复杂的干扰背景下也能有效工作。

4. HHT方法的优势与不足

优势:

自适应性: 无需预先设定基函数，能够自适应地分解信号。
时频局部化: 能够精确地分析非平稳信号的时频特性。
有效处理多扰动信号: 能够有效地分离和识别多种类型的电能质量扰动。
对间谐波检测有效: 能够精确地检测和识别间谐波。

不足:

端点效应: EMD分解在信号两端容易出现边缘效应，影响分解结果的精度。
模态混叠: 在某些情况下，EMD分解可能会出现模态混叠现象，导致分解结果不准确。
计算复杂度: HHT的计算复杂度相对较高，需要较长的计算时间。

5. 未来发展方向

未来的研究方向可以集中在以下几个方面：

改进EMD算法: 研究新的EMD算法，减少模态混叠和端点效应。
结合其他信号处理方法: 将HHT与其他信号处理方法，例如小波变换、神经网络等相结合，提高检测精度和效率。
开发智能化检测系统: 开发基于HHT的智能化电能质量扰动检测系统，实现自动化和实时检测。
针对特定类型的间谐波研究更有效的检测方法: 针对不同类型的间谐波，研究更有效的检测方法，提高检测的准确性和鲁棒性。

6. 结论

基于HHT的暂态电能质量多扰动信号检测方法，特别是其在间谐波检测中的应用，为解决电能质量问题提供了新的思路。虽然HHT方法存在一些不足，但其自适应性和时频局部化特性使其在处理非平稳和非线性信号方面具有显著优势。相信随着算法的改进和技术的进步，HHT方法将在电能质量检测领域发挥越来越重要的作用。未来的研究应该关注如何改进HHT算法，提高其鲁棒性和效率，并将其与其他先进技术相结合，构建更完善的电能质量监测系统。
