基本原理

• 以块为单位，将块分为调整区和嵌入区，利用差分扩展将调整区中的像素的MSB嵌入嵌入区，加密后通过改变调整区像素的MSB使块平均像素与原始平均像素值基本一致从而达到缩略图保持。

应用场景

• 云端的图片保存等

具体步骤

一.腾空间

对块进行处理

1. 记录调整区的MSB

2. 对嵌入区的像素进行分类

   • EZ ：h=0 || h=-1

   • EN : |2*h+b| <= min(2(255-l), 2l+1)    即可拓展集合

   • CN : |2*[h/2]+b| <= min(2(255-l), 2l+1    即可变集合

   • NC : 不满足上述两个条件，即不可变区

   • l = [x+y]/2

   • h = x-y

   • 每两个像素为一组

   • 计算两个像素之间的平均值以及差值

   • 通过判断 |2h+b| , |2[h/2]+b| 与 min(2(255-l),2l+1) 之间的关系，从而对每组像素进行分类

   • 考虑到空间因素，将EN分为EN1和EN2两部分一部分作为可拓展部分，一部分作为可变部分

3. 生成待嵌入数据

   • （若MSB>1，则将每个像素的同一位一起保存，例如将每个像素的最高位收集在一起，然后将次高位收集存在所有最高位之后）

   • locate-map用于标记可拓展像素组

   • 对属于EN2和CN集合的像素组的h的LSB部分进行收集(h=1 || h=-2时不用记录)

   • 调整区的MSB部分

   • 将locate-map以及MSB部分进行游程编码来进行压缩

   • 整合为块嵌入数据: data = Encode(locate-map) + LSB + Encode(MSB)

4. 进行预备工作

   • h' = 2*[h/2]

   • h' = 2*h

   • 对于可拓展像素组

   • 对于可变像素组

   • x' = l+[(h'+1)/2]

   • y' = l-[h'/2]

对图像整体进行处理

1. 整合待嵌入数据

   • 对块内得到的数据信息进行编码，这里采用的是当遇到连续8个‘1’时，在后面加上‘0’

   • 对块与块数据之间插入分隔符‘01111111110’用于区别

2. 对图像整体进行数据嵌入

   • h' = h+b  (b为待嵌入比特)

   • 若数据已经嵌入完成，则不再进行嵌入操作

   • CH ：|2*[h/2]+b| <= min(2(255-l), 2l+1 即可变集合

   • NC ：不可变区

   • 通过判断 |2*[h/2]+b| 与 min(2(255-l),2l+1) 之间的关系，从而对每组像素进行分类

   • 对于可变像素组

   • x' = l+[(h'+1)/2]

   • y' = l-[h'/2]

二.加密

• 此处用简单的流加密方式进行加密，当然可以采用更安全的加密方式（包括会改变像素位置的加密方式，但一定要记录可调整区像素位置用于调整）

三.调整

• 通过不断改变调整区像素的MSB，找出所有可能中最接近于原图像块平均像素的一组数据（即遍历查找）

四.解密

• 此处和加密一致，直接将加密过程用于解密即可

五.提取

对图像整体进行处理

1. 将嵌入区的像素组分类

   • CH ：|2*[h/2]+b| <= min(2(255-l), 2l+1 即可变集合

   • NC ：不可变区

   • l = [x+y]/2

   • hh = x-y

   • 两个像素一组

   • 计算两个像素之间的平均值以及差值

   • 通过判断 |2*[h/2]+b| 与 min(2(255-l),2l+1) 之间的关系，从而对每组像素进行分类

2. 可变集合CH中的hh的LSB位即为嵌入的信息

3. 对提取的信息进行解码，并根据分隔符将整体嵌入信息分解为各个块的嵌入信息

对块进行处理

1. 计算出嵌入信息各组成部分压缩前的大小

   • locate-map：(blocksize-2)*(blocksize-2)/2

   • MSB：blocksize*4-4

   • LSB：size(data) - size(locate-map) - size(MSB)

2. 对经过压缩的嵌入数据进行还原

   • 从data的首部开始：边还原MAP边对已经还原的MAP元素个数进行计算，当达到locate-map原大小时停止

   • 从data的尾部开始：边还原MSB边对已经还原的MSB元素个数进行计算，当达到MSB原大小时停止

   • 两部分中间的即为LSB部分

3. 将嵌入区的像素组分类

   • CH ：|2*[h/2]+b| <= min(2(255-l), 2l+1 即可变集合

   • NC ：不可变区

   • l = [x+y]/2

   • hh = x-y

   • 两个像素一组

   • 计算两个像素之间的平均值以及差值

   • 通过判断 |2*[h/2]+b| 与 min(2(255-l),2l+1) 之间的关系，从而对每组像素进行分类

4. 对可变区的像素进行还原

   • 对于属于EZ & EN1的像素组（即locate-map中值为1）： h = [hh/2]

   • 0 <= hh <= 1:  h = 1

   • 12 <= hh <= -1:  h = -2

   • else:  h = 2*[hh/2]+LSB

   • x = l+[(h+1)/2]

   • y = l-[h/2]

5. 对调整区像素进行还原

   • pixel = pixel(8-MSB)+MSB

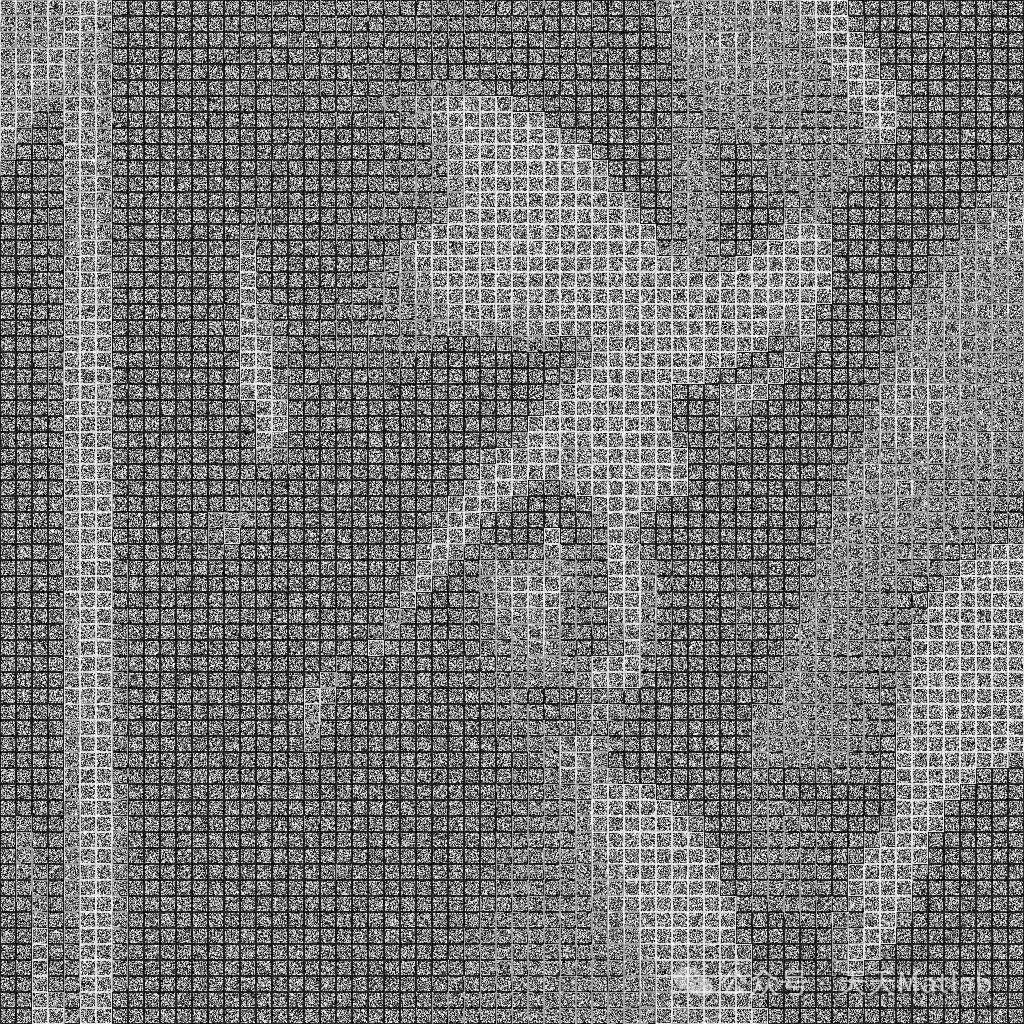

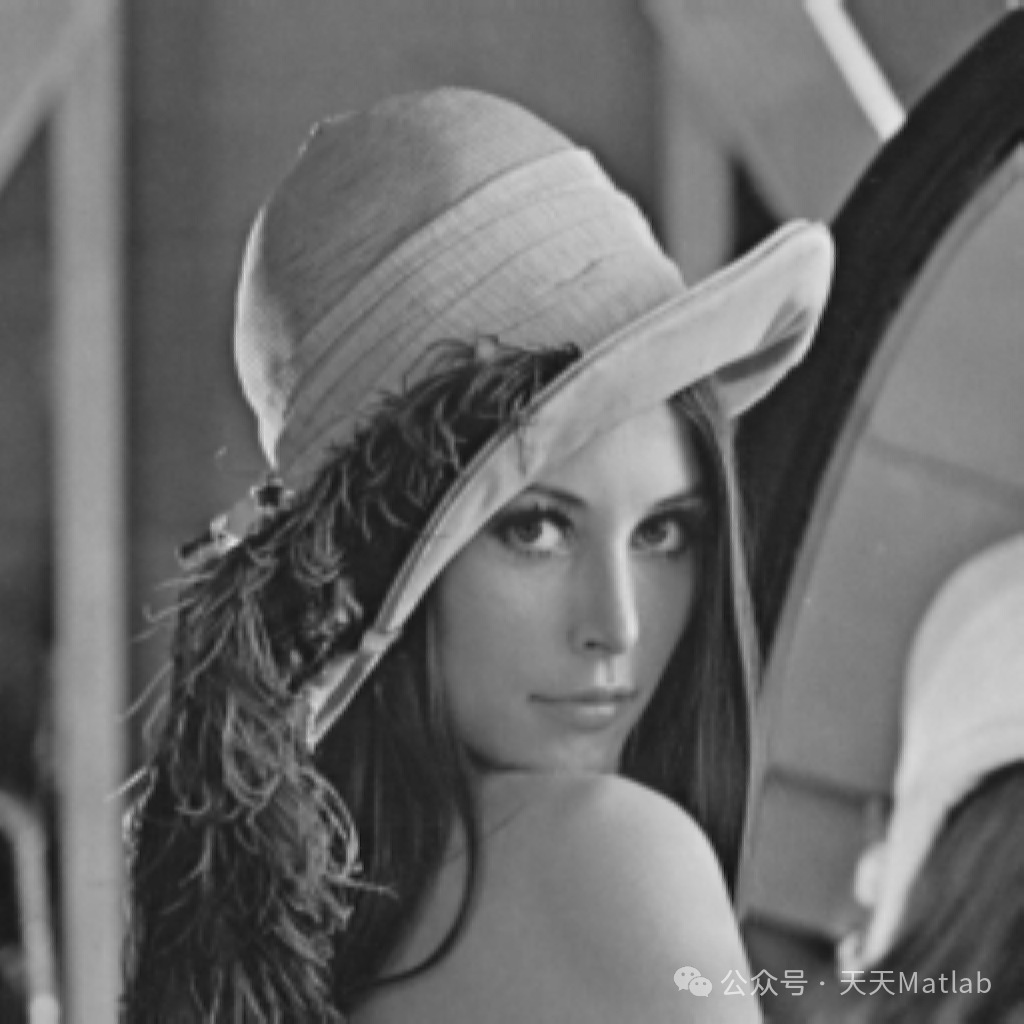

⛳️ 运行结果

🔗 参考文献

[1] 耿桂华.数字图像混沌加密算法的研究与设计[D].重庆大学,2011.DOI:CNKI:CDMD:2.2010.217744.

[2] 刘志军.基于复合混沌与仿射变换的彩色图像加密算法[J].山东大学学报：工学版, 2016, 46(4):8.DOI:10.6040/j.issn.1672-3961.0.2015.367.
