🔥 内容介绍

摘要: 本文针对单相STATCOM和有源电力滤波器(APF)在同步参考系下的控制策略进行了深入研究，并利用Simulink搭建了相应的仿真模型。通过分析不同控制算法的优缺点，重点探讨了基于比例积分(PI)控制和基于空间矢量脉宽调制(SVPWM)技术的控制方案。仿真结果验证了所提出控制策略的有效性，并分析了不同参数对系统性能的影响，为实际工程应用提供了理论参考。

关键词: 单相STATCOM；有源电力滤波器；同步参考系；PI控制；SVPWM；Simulink仿真

1 引言

随着电力电子技术和电力系统控制技术的快速发展，静止同步补偿器(STATCOM)和有源电力滤波器(APF)在改善电力质量、提高电力系统稳定性方面发挥着越来越重要的作用。STATCOM能够快速有效地补偿电压波动和无功功率，而APF则能够有效抑制谐波和无功电流，提高电力系统的功率因数。单相STATCOM和APF在单相电力系统中应用广泛，例如在分布式发电系统、电动汽车充电站等场合。

相较于传统的dq变换，同步参考系(synchronous reference frame, SRF)控制具有更好的动态响应和稳态精度。在SRF中，控制变量直接与电网电压同步旋转，简化了控制算法的设计，并能够有效地抑制电网电压波动对控制系统的影响。本文将重点研究基于SRF的单相STATCOM和APF的控制策略，并利用Simulink进行仿真验证。

2 单相STATCOM和APF的控制策略

2.1 同步参考系变换为了实现同步参考系控制，首先需要将三相(或单相)电压和电流信号变换到同步旋转坐标系。对于单相系统，可以使用如下变换：

V_d = V_s * cos(θ) V_q = V_s * sin(θ) I_d = I_s * cos(θ) I_q = I_s * sin(θ)

其中，V_s和I_s分别为单相电压和电流的相量值，θ为电网电压的相角，可以通过锁相环(PLL)进行估计。

2.2 基于PI控制的STATCOM控制

在SRF中，STATCOM的控制目标是跟踪给定的电压参考值。通常采用PI控制算法实现电压控制，其控制方程如下：

V_{ref,d} = K_p (V_{d,ref} - V_d) + K_i \int (V_{d,ref} - V_d) dt V_{ref,q} = K_p (V_{q,ref} - V_q) + K_i \int (V_{q,ref} - V_q) dt

其中，V_{ref,d}和V_{ref,q}分别为d轴和q轴的电压参考值，V_{d,ref}和V_{q,ref}分别为d轴和q轴的电压设定值，K_p和K_i分别为比例和积分增益。

2.3 基于PI控制的APF控制

APF的控制目标是补偿谐波电流和无功电流。在SRF中，APF的控制策略通常采用电流控制，其控制方程如下：

I_{ref,d} = -I_d
I_{ref,q} = -I_q + I_{q,ref}

其中，I_{ref,d}和I_{ref,q}分别为d轴和q轴的电流参考值，I_d和I_q分别为d轴和q轴的负载电流，I_{q,ref}为给定的无功电流参考值。同样采用PI控制算法实现电流控制，将I_{ref,d}和I_{ref,q}作为PI控制器的输入，输出为电压指令。

2.4 SVPWM调制

将上述PI控制器输出的电压指令通过SVPWM调制器转换成相应的开关信号，控制逆变器的开关动作，最终实现对电压和电流的控制。SVPWM算法可以有效地利用逆变器的电压，提高系统的效率和性能。

3 Simulink仿真模型搭建及结果分析

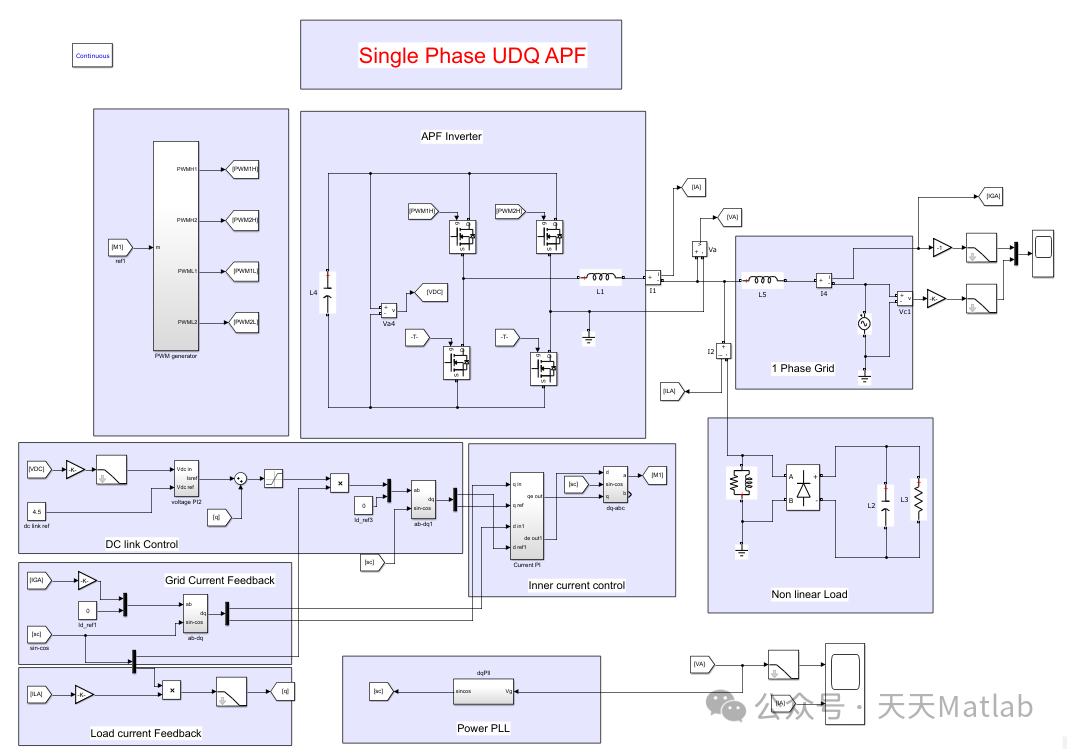

本文利用Simulink搭建了基于SRF的单相STATCOM和APF的仿真模型，包括电压传感器、电流传感器、PLL、SRF变换、PI控制器、SVPWM调制器和逆变器模型等。通过改变不同的系统参数，例如PI控制器的增益、电网电压和负载电流等，分析了不同参数对系统性能的影响，例如电压调节精度、谐波抑制率和动态响应速度等。仿真结果表明，所设计的控制策略能够有效地补偿电压波动和抑制谐波电流，保证电力系统的稳定运行。

4 结论

本文研究了基于同步参考系的单相STATCOM和APF的控制策略，并利用Simulink进行了仿真验证。结果表明，采用SRF控制的STATCOM和APF能够有效地改善电力质量，提高电力系统的稳定性。基于PI控制和SVPWM技术的控制方案具有良好的性能，能够满足实际工程应用的需求。未来的研究方向可以关注：更加鲁棒的控制算法设计，如考虑电网参数不确定性和负载扰动等；多功能一体化装置的设计，将STATCOM和APF的功能集成在一个装置中，提高系统的效率和经济性。
