🔥 内容介绍

相移圆阵波束形成技术是阵列信号处理领域中一种重要的空间谱估计方法，尤其在窄带信号处理中得到了广泛应用。其核心思想是利用多个阵元接收到的信号，通过控制各个阵元接收信号的相位，从而实现对特定方向信号的增强和对其他方向信号的抑制，最终达到波束赋形的目的。本文将深入探讨窄带信号条件下相移圆阵波束形成的原理、方法及性能分析。

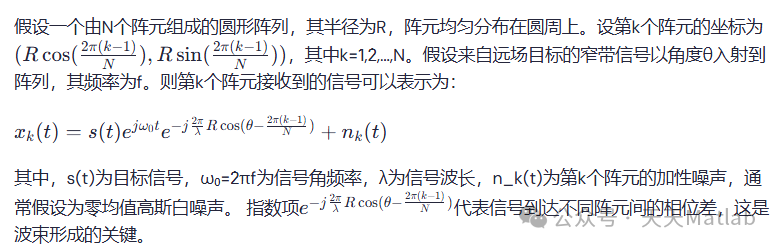

一、相移圆阵模型及信号接收

二、波束形成器设计

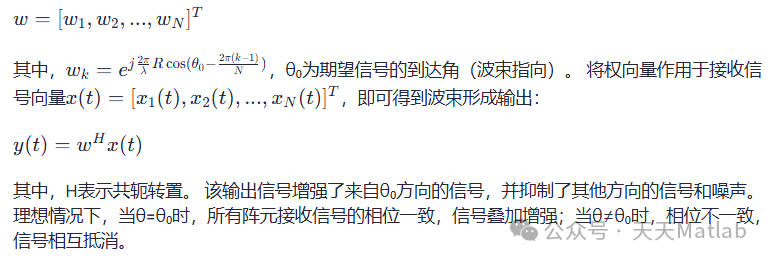

波束形成器的目的是通过加权求和的方式，增强目标方向的信号，抑制其他方向的干扰和噪声。对于窄带信号，常用的波束形成器是延迟相加波束形成器（Delay-and-Sum beamformer），其权向量为：

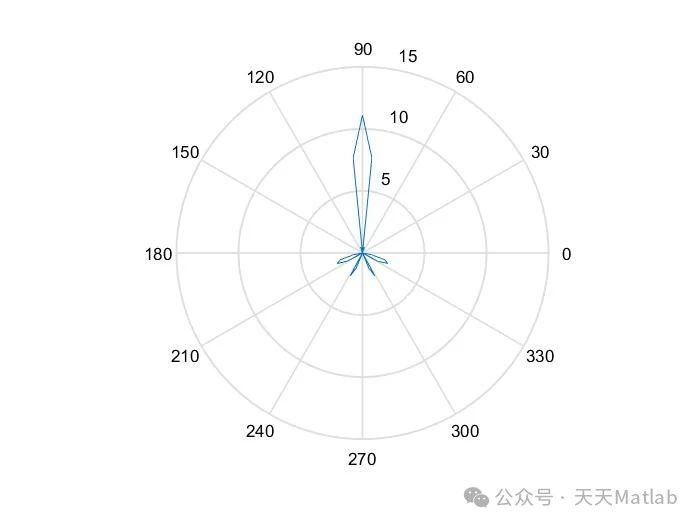

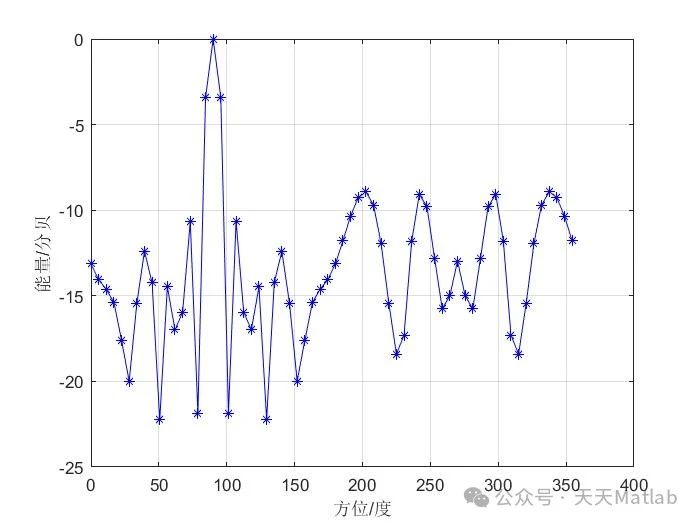

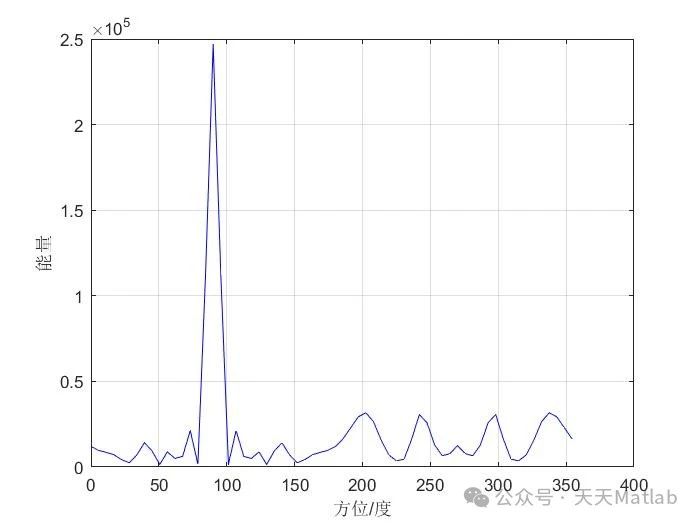

三、波束图及性能分析

波束图是波束形成器方向响应的图形化表示，它描述了阵列输出功率随信号到达角的变化关系。对于相移圆阵，其波束图具有主瓣和旁瓣结构。主瓣对应于期望方向，旁瓣对应于其他方向。主瓣宽度决定了波束形成器的分辨率，旁瓣电平决定了波束形成器的抗干扰能力。

窄带信号条件下，相移圆阵波束形成器的性能主要受以下因素影响：

阵元数N: 阵元数越多，主瓣越窄，旁瓣电平越低，分辨率和抗干扰能力越强。
阵元间距: 阵元间距与波长之比会影响波束图的形状和旁瓣电平。
信号信噪比 (SNR): 较高的信噪比有利于提高波束形成器的输出信噪比。
多径效应: 多径效应会造成信号到达时间不同，影响波束形成器的性能。

四、改进算法及应用

为了提高相移圆阵波束形成器的性能，可以采用一些改进算法，例如：

最小方差无畸变响应 (MVDR) 波束形成器: 该算法能够在抑制干扰和噪声的同时，尽量保持期望信号的输出功率不变。
自适应波束形成器: 该算法能够根据接收信号的自适应地调整权向量，从而更好地抑制干扰。

相移圆阵波束形成技术广泛应用于雷达、声呐、无线通信等领域，例如：

目标探测和定位: 利用相移圆阵可以精确地探测和定位目标。
信道估计: 在无线通信中，相移圆阵可以用于估计信道状态信息。
语音增强: 在语音处理中，相移圆阵可以用于抑制噪声和干扰，提高语音质量。

五、结论

本文对窄带信号条件下相移圆阵波束形成技术进行了较为详细的论述，从阵列模型、波束形成器设计、波束图分析以及改进算法和应用等方面进行了深入探讨。相移圆阵波束形成技术是一种有效的空间谱估计方法，在各种信号处理应用中发挥着重要作用，但其性能也受到多种因素的影响。未来研究可以集中在提高波束形成器性能、降低计算复杂度以及适应更复杂的信号环境等方面。进一步研究自适应算法、鲁棒性算法以及非均匀阵列的波束形成技术，将具有重要的理论意义和应用价值。
