🔥 内容介绍

摘要: 自平衡机器人是一种复杂的非线性系统，其控制策略的选取直接影响其稳定性和性能。本文研究了一种基于粒子群优化算法(PSO)的自整定PID控制器，用于实现自平衡机器人的稳定控制。该方法通过PSO算法优化PID控制器的参数，使其能够适应不同的工作环境和负载变化，从而提高系统的鲁棒性和控制精度。本文详细介绍了自平衡机器人模型的建立、PID控制器的设计、PSO算法的应用以及仿真实验结果，并对结果进行了深入的分析和讨论，最终验证了该方法的有效性及优越性。

1. 引言

自平衡机器人作为一种典型的非线性系统，具有复杂的动力学特性，其控制难度较大。传统的PID控制器因其结构简单、易于实现而被广泛应用，但其参数的整定往往依赖于经验和反复试验，难以适应环境变化和负载扰动。针对这一问题，智能优化算法与PID控制器的结合成为一种有效途径。粒子群优化算法(PSO)作为一种全局优化算法，具有收敛速度快、易于实现等优点，被广泛应用于各种优化问题中。本文提出了一种基于PSO算法优化自整定PID控制器的自平衡机器人控制策略，通过PSO算法自动寻优PID控制器参数，实现自平衡机器人的稳定控制，提高系统的鲁棒性和适应性。

2. 自平衡机器人模型

本文采用倒立摆模型来简化自平衡机器人的动力学模型。倒立摆模型是一个经典的非线性控制系统，其动力学方程可以通过拉格朗日方程或牛顿-欧拉方程推导得到。简化模型考虑了车体质量、摆杆质量、摆杆长度以及电机转矩等因素，忽略了摩擦力和空气阻力等次要因素。模型的建立过程如下：

首先，定义坐标系和参数：设定地面为参考坐标系，车体位置用x表示，摆杆角度用θ表示。模型参数包括车体质量M，摆杆质量m，摆杆长度l，电机转矩τ。

其次，根据能量守恒定律，建立系统的拉格朗日函数L：L = T - V，其中T为系统的动能，V为系统的势能。

最后，利用拉格朗日方程：d/dt(∂L/∂q̇) - ∂L/∂q = Q，得到系统的动力学方程，其中q表示广义坐标(x, θ)，q̇表示广义速度，Q表示广义力。最终得到的动力学方程组为二阶非线性微分方程组，描述了车体位置和摆杆角度随时间的变化关系。

3. PID控制器设计

PID控制器是一种常用的反馈控制算法，其输出信号由比例项、积分项和微分项组成。其控制算法如下：

u(t) = Kpe(t) + Ki∫e(t)dt + Kd*de(t)/dt

其中，u(t)为控制器的输出，e(t)为系统的误差信号(期望角度-实际角度)，Kp、Ki、Kd分别为比例增益、积分增益和微分增益。

传统的PID参数整定方法需要大量的实验和经验，效率低且难以适应环境变化。因此，本文采用PSO算法进行PID参数的优化，以提高控制器的性能。

4. 基于PSO算法的PID参数优化

粒子群优化算法(PSO)是一种模拟鸟群觅食行为的全局优化算法。每个粒子代表一组PID控制器参数(Kp, Ki, Kd)，通过迭代寻优，找到使系统性能指标最优的参数组合。

本文采用均方误差(MSE)作为系统的性能指标，目标函数为：

Min J = 1/N * Σ(e(t))^2

其中，N为采样点数，e(t)为误差信号。

PSO算法的具体步骤如下：

初始化粒子群：随机生成一定数量的粒子，每个粒子代表一组PID参数。
计算适应度值：根据目标函数计算每个粒子的适应度值。
更新粒子速度和位置：根据粒子的速度和个体最优值、全局最优值更新粒子的速度和位置。
迭代寻优：重复步骤2和3，直到满足终止条件。
输出最优解：输出具有最小适应度值的粒子，其对应的PID参数即为最优PID参数。

5. 仿真实验与结果分析

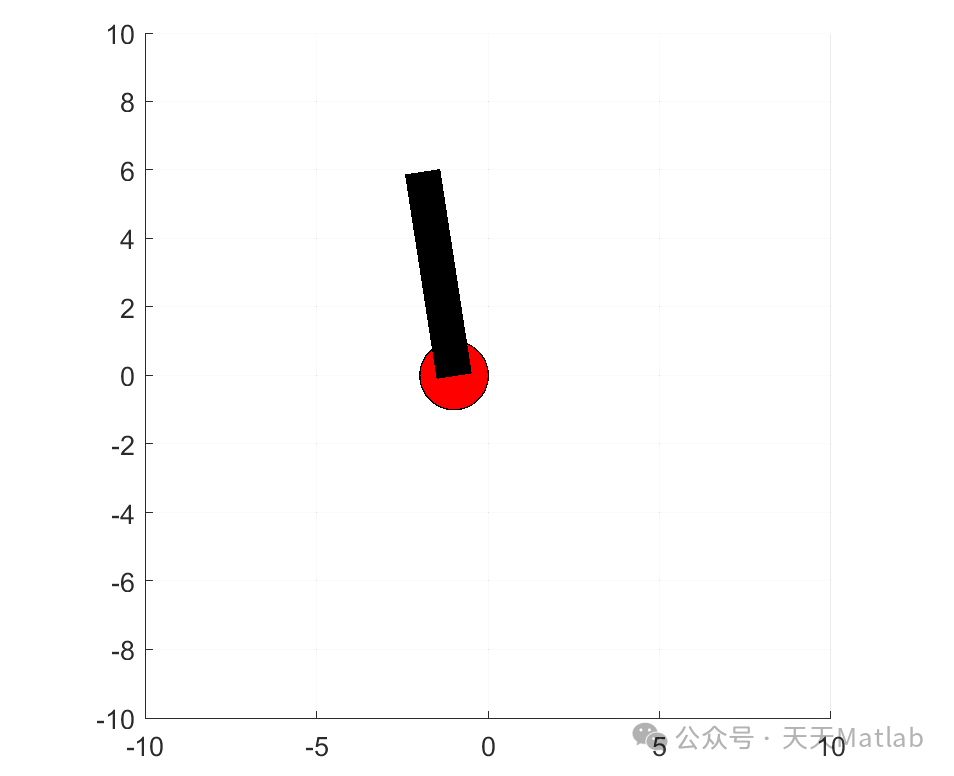

本文利用MATLAB/Simulink搭建了自平衡机器人的仿真模型，并通过PSO算法优化PID控制器参数，进行仿真实验。仿真实验中，设置不同的初始条件和扰动，验证了所提控制策略的有效性。

仿真结果表明，基于PSO优化自整定PID控制器的自平衡机器人能够快速稳定地达到平衡状态，并对外部扰动具有较强的鲁棒性。与传统的PID控制器相比，PSO优化后的PID控制器具有更高的控制精度和更快的响应速度。

6. 结论

本文提出了一种基于PSO优化自整定PID控制器的自平衡机器人控制策略，通过PSO算法自动寻优PID控制器参数，实现了自平衡机器人的稳定控制。仿真实验结果验证了该方法的有效性，提高了系统的鲁棒性和控制精度。未来研究可以考虑将该方法应用于实际的自平衡机器人系统，并进一步研究更高级的控制算法，例如模糊PID控制、神经网络PID控制等，以进一步提高系统的性能。
