🔥 内容介绍

时间序列分析是处理随时间变化的数据的重要工具，广泛应用于各个领域，例如金融预测、地震预报、医学诊断等。然而，许多实际时间序列数据往往是非平稳的、非线性的，包含多种不同尺度的波动成分，这给直接分析带来了巨大的挑战。为了更好地理解和利用这些复杂的时间序列信息，需要对其进行有效分解，提取出不同尺度的特征成分。集合经验模态分解(EEMD)结合样本熵(SE)提供了一种有效的时序分解和特征提取方法，本文将详细探讨其原理、步骤以及利用Matlab进行实现的具体方法。

经验模态分解(EMD)是一种自适应的数据驱动方法，它通过对信号进行一系列的筛选过程，将信号分解成一系列固有模态函数(IMF)。每个IMF代表信号中不同尺度的特征成分，具有明确的物理意义。然而，EMD存在模态混叠的问题，即不同尺度的成分可能出现在同一个IMF中，影响后续分析的准确性。为了解决模态混叠问题，Huang等提出了集合经验模态分解(EEMD)。EEMD通过向原始信号添加一系列白噪声，然后对加噪信号进行EMD分解，最后对多个分解结果进行平均，有效地抑制了模态混叠现象，提高了分解结果的稳定性。

样本熵(SE)是一种用于衡量时间序列复杂度的指标。与其他复杂度指标相比，样本熵具有计算简单、对数据长度不敏感等优点，更适合于分析较短的时间序列。SE值越小，表示时间序列的规律性越强，复杂度越低；SE值越大，表示时间序列的随机性越强，复杂度越高。在EEMD分解后，我们可以对每个IMF分别计算样本熵，从而分析各个尺度成分的复杂度，为后续特征提取和模式识别提供重要依据。

利用Matlab实现EEMD+SE进行时间序列分解和样本熵计算，主要步骤如下：

1. 数据准备: 首先，需要准备待分析的时间序列数据。这可以是任何形式的时间序列，例如股票价格、地震波形、心电信号等。数据需要预处理，例如去除噪声、异常值等，以提高分析的准确性。

2. EEMD分解: Matlab中没有直接的EEMD函数，需要自行编写或利用现有的工具箱。EEMD分解的核心是重复进行加噪EMD分解，并对结果进行平均。这部分需要仔细控制参数，例如噪声的标准差、分解的IMF数量等，以获得最佳的分解效果。一个典型的实现步骤包括：

循环添加高斯白噪声至原始信号。
对每一个加噪信号进行EMD分解，得到一系列IMF。
对所有IMF进行平均，得到最终的EEMD分解结果。

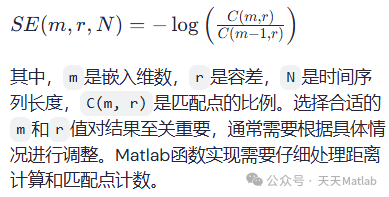

3. 样本熵计算: 对EEMD分解得到的每个IMF，利用Matlab编写函数计算其样本熵。样本熵的计算公式如下：

𝑆𝐸(𝑚,𝑟,𝑁)=−log⁡(𝐶(𝑚,𝑟)𝐶(𝑚−1,𝑟))

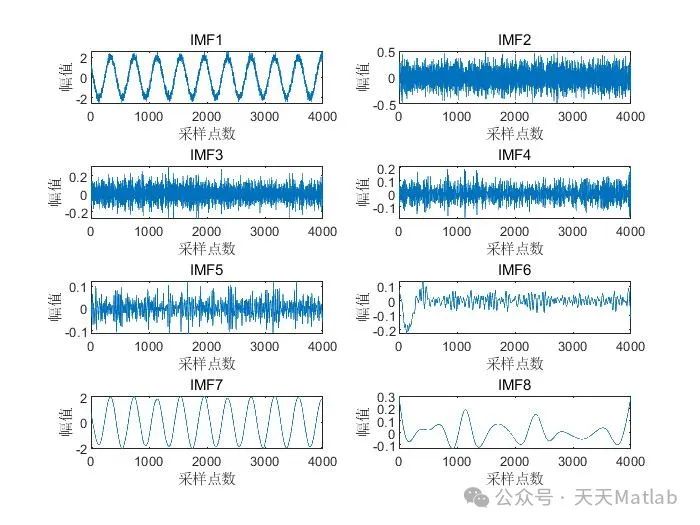

4. 结果分析: 最终，我们将得到一系列IMF及其对应的样本熵值。我们可以通过分析IMF的时域特征和频域特征，以及各个IMF的样本熵值，来理解时间序列的组成成分和其复杂度变化。例如，可以绘制IMF的时间序列图和频谱图，并分析其样本熵随时间的变化趋势。这将有助于我们识别不同尺度的波动模式，并揭示时间序列的内在规律。

5. 参数优化与结果验证: EEMD和SE的性能受到参数选择的影响。m和r的取值会直接影响样本熵的计算结果，而EEMD分解中噪声标准差和IMF数量的选择也会影响分解的质量。需要进行参数优化，选择最优参数组合，以保证结果的可靠性和有效性。通过与其他分解方法的比较，或应用于实际问题进行验证，可以评估方法的有效性。

总而言之，EEMD+SE方法为复杂时间序列的分解和特征提取提供了一种有效途径。利用Matlab进行实现，需要掌握EMD、EEMD和样本熵的原理，并熟练运用Matlab进行编程。通过合理的参数选择和结果分析，可以有效地挖掘时间序列蕴含的信息，为后续的建模和预测提供坚实的基础。然而，需要注意的是，该方法也存在一定的局限性，例如参数选择的主观性，以及对噪声的敏感性等，需要在实际应用中谨慎对待。未来的研究可以探索更鲁棒、更自适应的时序分解方法，以应对更加复杂的时间序列数据。
