摘要: 本文探讨了利用自适应模型预测控制 (Adaptive Model Predictive Control, AMPC) 技术实现无人车障碍物规避的方案，并详细阐述了其在Matlab环境下的实现过程。不同于传统的MPC，AMPC能够根据车辆自身状态和环境变化自适应地调整控制策略，从而提升无人车在复杂动态环境下的鲁棒性和安全性。本文首先介绍了AMPC的基本原理和算法流程，然后重点分析了其在无人车障碍物规避中的应用，包括模型建立、代价函数设计、约束条件设定以及算法优化等关键环节。最后，通过Matlab仿真实验验证了所提方案的可行性和有效性，并对未来的研究方向进行了展望。

关键词: 无人车；障碍物规避；模型预测控制；自适应控制；Matlab仿真

1. 引言

随着人工智能和自动驾驶技术的快速发展，无人车技术日益受到关注。无人车安全可靠地运行，离不开高效的障碍物规避系统。传统的障碍物规避算法，如基于规则的控制和基于潜在场的算法，在处理复杂动态环境时存在局限性，难以兼顾安全性、舒适性和效率。模型预测控制 (MPC) 凭借其能够预测未来系统状态并优化控制序列的特点，成为解决这一问题的有力工具。然而，传统的MPC算法通常依赖于精确的系统模型，而在实际应用中，无人车的系统模型往往存在不确定性和时变性。因此，自适应模型预测控制 (AMPC) 通过在线辨识或学习更新系统模型，使其能够适应环境变化，提高了控制系统的鲁棒性和适应能力。

本文提出了一种基于AMPC的无人车障碍物规避方案，并利用Matlab进行了仿真验证。该方案能够有效地处理动态障碍物，确保无人车安全、平稳地完成规避动作。

2. AMPC原理及算法流程

AMPC算法的核心思想是基于预测模型对未来一段时间内的系统状态进行预测，并通过优化目标函数来求解最优控制序列。与传统MPC相比，AMPC的核心在于其自适应能力，即能够根据在线获取的信息不断更新系统模型，提高控制精度和鲁棒性。

其算法流程如下：

模型辨识/更新: 采用合适的算法（例如，递归最小二乘法、卡尔曼滤波等）对车辆的动力学模型参数进行在线估计或更新。这部分需要考虑车辆的运动学和动力学特性，并根据传感器数据（例如，里程计、IMU、激光雷达等）不断修正模型参数。
状态预测: 基于更新后的模型，对未来一段时间内的车辆状态进行预测。预测时域的长度需要根据实际情况进行调整，过短的预测时域可能无法提前规避障碍物，而过长的预测时域则可能增加计算负担。
代价函数设计: 设计一个代价函数，将轨迹跟踪误差、控制量大小、与障碍物的距离等因素综合考虑。代价函数的设计需要权衡安全性、舒适性和效率，不同的权重设置会影响最终的控制效果。一个典型的代价函数可以表示为：

J = ∑Nk=1 (||xk - xref,k||2 + ρ||uk||2 + γ dk-2)

其中，xk为预测状态，xref,k为参考状态，uk为控制量，dk为与最近障碍物的距离，ρ和γ为权重系数。
约束条件设定: 设定约束条件，例如车辆的速度、加速度、转向角度等限制，以及与障碍物的安全距离。约束条件的设定需要考虑车辆的物理限制和安全要求。
优化求解: 利用合适的优化算法（例如，二次规划、非线性规划等）求解代价函数的最小值，得到最优控制序列。
控制执行: 将最优控制序列中的第一个控制量作用于车辆，并重复上述步骤。

3. 无人车障碍物规避模型建立

本文采用自行车模型来描述无人车的运动学特性：

 ẋ = v cos(ψ + β)
ẏ = v sin(ψ + β)
ψ̇ = v/L tan(δ)
β = arctan(l<sub>r</sub>/(l<sub>f</sub>+l<sub>r</sub>) tan(δ))

其中，x, y为车辆坐标，ψ为航向角，v为车速，δ为转向角，L为轴距，lf和lr分别为车辆质心到前后轴的距离。该模型较为简化，但能够满足基本的障碍物规避需求。更复杂的模型，如考虑车辆动力学特性的模型，可以进一步提升控制精度。

4. Matlab实现

Matlab提供了丰富的工具箱，方便进行AMPC算法的实现。本方案采用以下步骤：

模型参数初始化: 初始化车辆参数、预测时域、采样时间等。
障碍物信息获取: 模拟障碍物的位置和运动信息，可以利用随机数生成器模拟动态障碍物。
模型预测和优化: 利用Matlab的优化工具箱（例如，quadprog函数）求解代价函数的最小值，得到最优控制序列。
控制量更新: 将最优控制序列中的第一个控制量作用于车辆模型，并更新车辆状态。
结果可视化: 利用Matlab的绘图功能，显示车辆轨迹、障碍物位置以及控制量变化等信息。

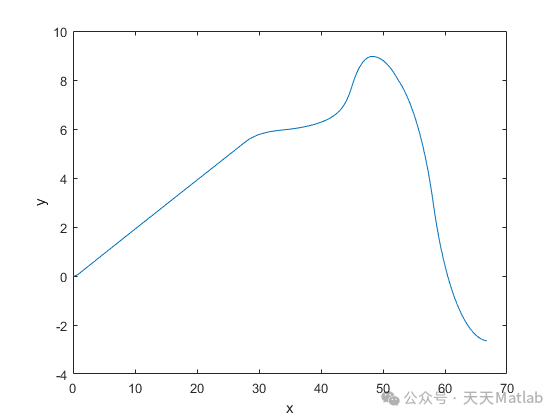

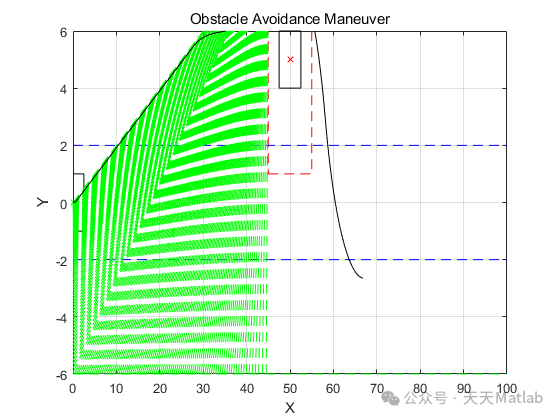

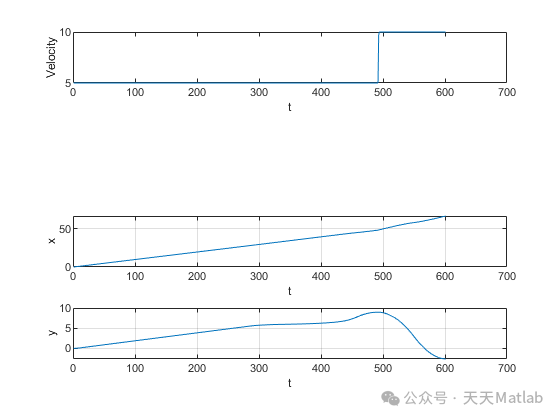

5. 仿真结果与分析

通过Matlab仿真，可以验证所提方案的有效性。仿真结果表明，基于AMPC的无人车障碍物规避方案能够有效地处理动态障碍物，确保无人车安全、平稳地完成规避动作。在不同的障碍物场景下，无人车都能成功规避障碍物，并保持较好的轨迹跟踪性能。同时，通过调整代价函数中的权重系数，可以调整控制策略，在安全性、舒适性和效率之间进行权衡。

6. 结论与未来展望

本文提出了一种基于自适应模型预测控制的无人车障碍物规避方案，并利用Matlab进行了仿真验证。仿真结果表明，该方案具有良好的鲁棒性和适应性，能够有效地处理动态障碍物。然而，该方案仍存在一些需要进一步研究的问题，例如：
