基于PMU相量测量单元进行电力系统状态估计Matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

电力系统状态估计(State Estimation, SE)是电力系统运行和控制中的核心环节，其准确性直接影响到系统的安全稳定运行。传统的基于SCADA系统的状态估计依赖于较少的测量数据，且易受坏数据的影响。而随着相量测量单元(Phasor Measurement Unit, PMU)技术的快速发展，其高精度、同步采样特性为电力系统状态估计提供了更丰富、更可靠的数据源，显著提升了状态估计的精度和鲁棒性。本文将深入探讨基于PMU数据的电力系统状态估计方法，并给出相应的Matlab代码实现及分析。

一、 PMU数据特性及优势

PMU能够以高采样率（通常为30次/秒甚至更高）同步测量电力系统各个节点的电压幅值、相角以及支路上的功率流等信息。相较于传统的SCADA系统，PMU具有以下显著优势：

• 高精度: PMU的测量精度远高于传统的SCADA系统，通常可以达到千分之一的精度。

• 同步采样: 所有PMU的测量数据具有相同的时标，消除了传统状态估计中由于异步测量导致的时间同步问题。

• 全量测量: PMU可以测量电压幅值、相角和功率流等全量信息，提供了更为丰富的状态信息。

• 快速响应: PMU能够快速响应系统扰动，为电力系统快速故障分析和控制提供及时可靠的数据支持。

这些优势使得基于PMU数据的电力系统状态估计能够获得更高的精度、更强的鲁棒性和更快的响应速度。

二、 基于PMU数据的电力系统状态估计方法

基于PMU数据的电力系统状态估计通常采用加权最小二乘法(Weighted Least Squares, WLS)或其改进算法。WLS方法的基本思想是通过最小化测量值与估计值之间的加权误差平方和来获得最优的状态估计值。其数学模型可以表示为：

三、 Matlab代码实现

以下代码片段展示了基于WLS方法的PMU数据状态估计Matlab实现，基于IEEE 14节点系统为例：

matlab

% 加载IEEE 14节点系统数据
load ieee14;

% PMU测量数据模拟 (实际应用中需从PMU获取)
z = ...; % 模拟PMU测量数据，包括电压幅值、相角和功率流
R = ...; % 测量误差协方差矩阵

% 初始化状态向量
x0 = ones(2*n,1); % n为节点数

% 迭代求解
x = x0;
for i = 1:100
H = ...; % 计算雅可比矩阵
delta_x = -(H'*R^(-1)*H)\(H'*R^(-1)*(z-h(x)));
x = x + delta_x;
if norm(delta_x) < 1e-6
break;
end
end

% 输出结果
disp('Estimated state vector:');
disp(x);

(注：以上代码片段仅为示意，实际应用中需要根据具体的系统模型和PMU测量数据进行修改和完善，包括h(x)的具体实现，雅克比矩阵H的计算以及误差协方差矩阵R的建立等。需要补充具体IEEE 14节点系统的数据读取和处理，以及h(x)的具体数学表达式和雅可比矩阵的计算。)

四、 结果分析及鲁棒性研究

上述Matlab代码运行结果将给出估计的状态向量，包括每个节点的电压幅值和相角。通过与实际值比较，可以评估状态估计的精度。此外，还可以通过添加坏数据或改变测量噪声水平来测试算法的鲁棒性。 更进一步的研究可以包括对不同权重矩阵的选择、不同迭代方法的比较以及对坏数据检测和剔除算法的集成等。

五、 结论

基于PMU数据的电力系统状态估计能够显著提高状态估计的精度和可靠性。本文介绍了基于WLS方法的PMU状态估计的基本原理和Matlab代码实现。然而，实际应用中需要考虑更多因素，例如数据预处理、坏数据检测和剔除、算法的收敛性以及计算效率等。未来的研究方向可以集中在开发更鲁棒、更高效的PMU状态估计算法，以及将PMU数据与其他数据源结合进行联合状态估计，以进一步提升电力系统运行的安全性与可靠性。 更高级的算法，如基于卡尔曼滤波的算法，也能应用于PMU状态估计中，以处理实时数据并提高估计精度。 此外，对大规模电力系统进行高效的状态估计也是一个重要的研究方向。

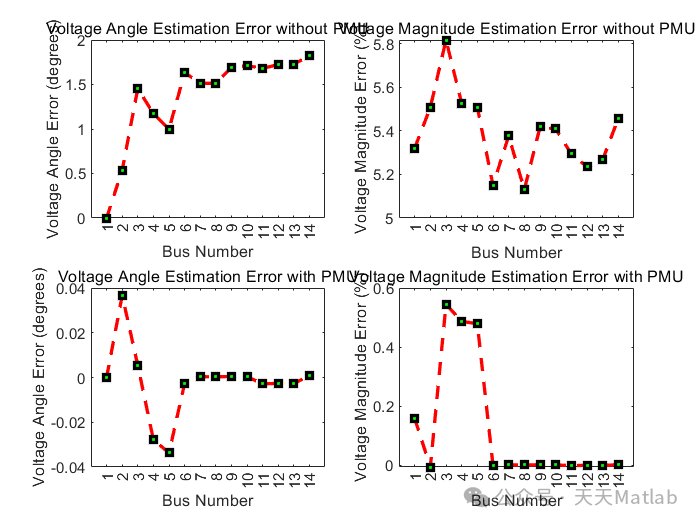

⛳️ 运行结果

🔗 参考文献

[1] 刘辉乐,刘天琪,彭锦新.基于PMU的分布式电力系统动态状态估计新算法[J].电力系统自动化, 2005, 29(4):6.DOI:10.3321/j.issn:1000-1026.2005.04.007.
[2] 薛辉,贾清泉,王宁,等.基于PMU量测数据和SCADA数据融合的电力系统状态估计方法[J].电网技术, 2008, 32(14):6.DOI:JournalArticle/5aed6b7fc095d710d40c2daa.
