【无人机控制】基于扩展卡尔曼滤波器(EKF)实现三维同步定位与建图(SLAM)，LQR进行轨迹控制Matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

无人机技术近年来发展迅速，其在各个领域的应用日益广泛。然而，如何在复杂环境中实现无人机的自主导航和精确定位仍然是一个具有挑战性的课题。同步定位与建图 (Simultaneous Localization and Mapping, SLAM) 技术为解决这一问题提供了有效的途径，它能够让无人机在未知环境中同时构建环境地图并确定自身位置。本文将探讨基于扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 实现三维 SLAM，并结合线性二次型调节器 (Linear Quadratic Regulator, LQR) 进行轨迹控制的方案，并给出相应的 MATLAB 代码实现框架。

一、系统模型建立

实现基于 EKF 的三维 SLAM，首先需要建立无人机运动模型和观测模型。

1.1 运动模型: 我们采用常见的基于 IMU (Inertial Measurement Unit) 和 GPS 的运动模型。IMU 提供加速度和角速度信息，但存在累积误差；GPS 提供位置信息，但精度受环境影响较大。因此，我们结合两者信息，利用 EKF 融合数据，提高定位精度。运动模型可表示为：

x_k = f(x_{k-1}, u_k, w_k)

其中，x_k 为 k 时刻的状态向量，包含无人机的位置 (x, y, z)，姿态 (roll, pitch, yaw)，速度 (vx, vy, vz)，以及 IMU 偏差等；u_k 为控制输入，例如电机转速；w_k 为过程噪声，体现了模型的不确定性；f(.) 为状态转移函数，通常为非线性函数，需要进行线性化处理以便于 EKF 使用。

1.2 观测模型: 观测模型描述了传感器测量值与系统状态之间的关系。常用的传感器包括 IMU、GPS 和激光雷达 (LiDAR) 或视觉传感器。例如，激光雷达可以提供点云数据，用于构建环境地图并进行定位。观测模型可表示为：

z_k = h(x_k, v_k)

其中，z_k 为 k 时刻的观测向量，包含传感器测量值；v_k 为观测噪声；h(.) 为观测函数，同样通常为非线性函数，需要进行线性化处理。

二、扩展卡尔曼滤波器 (EKF)

EKF 通过对非线性系统进行线性化来近似高斯分布，实现状态估计。其核心步骤包括：

2.1 预估步骤: 根据运动模型预测下一时刻的状态和协方差。

x_k^- = f(x_{k-1}, u_k, 0)
P_k^- = F_k P_{k-1} F_k^T + Q_k

其中，x_k^- 和 P_k^- 分别为预估的状态和协方差；F_k 为状态转移函数在 x_{k-1} 处的雅可比矩阵；Q_k 为过程噪声协方差矩阵。

2.2 更新步骤: 结合观测信息修正状态估计。

K_k = P_k^- H_k^T (H_k P_k^- H_k^T + R_k)^-1
x_k = x_k^- + K_k (z_k - h(x_k^-, 0))
P_k = (I - K_k H_k) P_k^-

其中，K_k 为卡尔曼增益；H_k 为观测函数在 x_k^- 处的雅可比矩阵；R_k 为观测噪声协方差矩阵。

三、线性二次型调节器 (LQR)

LQR 用于设计无人机的轨迹控制策略，实现对预定轨迹的跟踪。LQR 通过求解一个 Riccati 方程，得到最优控制增益，使得系统状态能够快速、稳定地收敛到目标轨迹。

假设无人机动力学模型可线性化为：

x_dot = Ax + Bu

LQR 控制器则可表示为：

u = -Kx

其中，A 和 B 为系统矩阵；K 为 LQR 增益矩阵，可以通过求解 Riccati 方程获得。

四、MATLAB 代码实现框架

% ...

% 3. 读取激光雷达数据或图像数据
% ...

% 4. EKF更新步骤
% ...

% 5. LQR轨迹控制
% 计算目标轨迹与当前位置的偏差
% ...
% 计算控制输入u
% ...

% 6. 发送控制指令给无人机
% ...

% 7. 更新地图
% ...
end

具体的代码实现需要根据所使用的传感器和无人机模型进行调整。 需要特别注意的是雅可比矩阵的计算以及过程噪声和观测噪声协方差矩阵的选取，这直接影响了 EKF 的滤波效果。 此外，地图构建部分需要根据所用传感器选择合适的算法，例如基于点云匹配的建图方法。

五、结论

本文阐述了基于 EKF 和 LQR 实现无人机三维 SLAM 和轨迹控制的方案，并给出了相应的 MATLAB 代码框架。 该方案能够有效地融合多传感器数据，提高定位精度，并实现对预定轨迹的精确跟踪。然而，实际应用中仍需考虑诸多因素，例如传感器噪声、模型误差以及环境干扰等，需要进行进一步的优化和改进。 未来的研究方向可以包括鲁棒性更强的滤波算法、更精细的地图构建方法以及更智能的轨迹规划算法等。

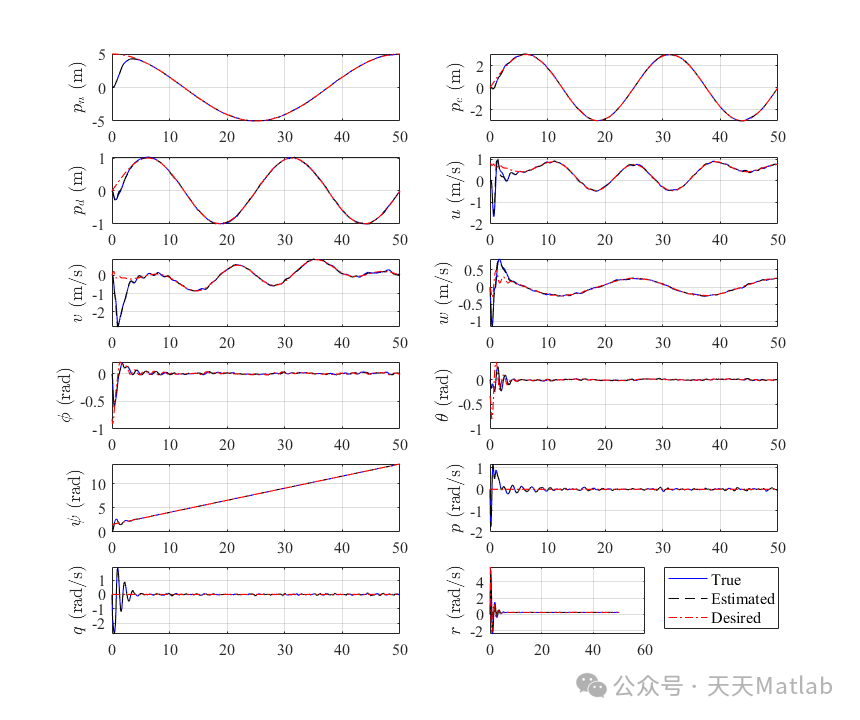

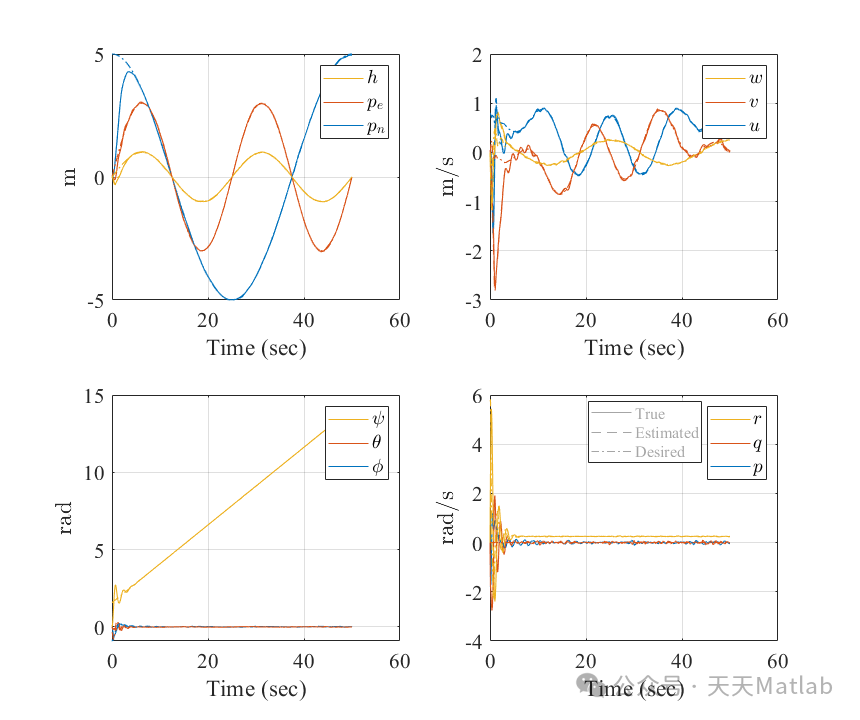

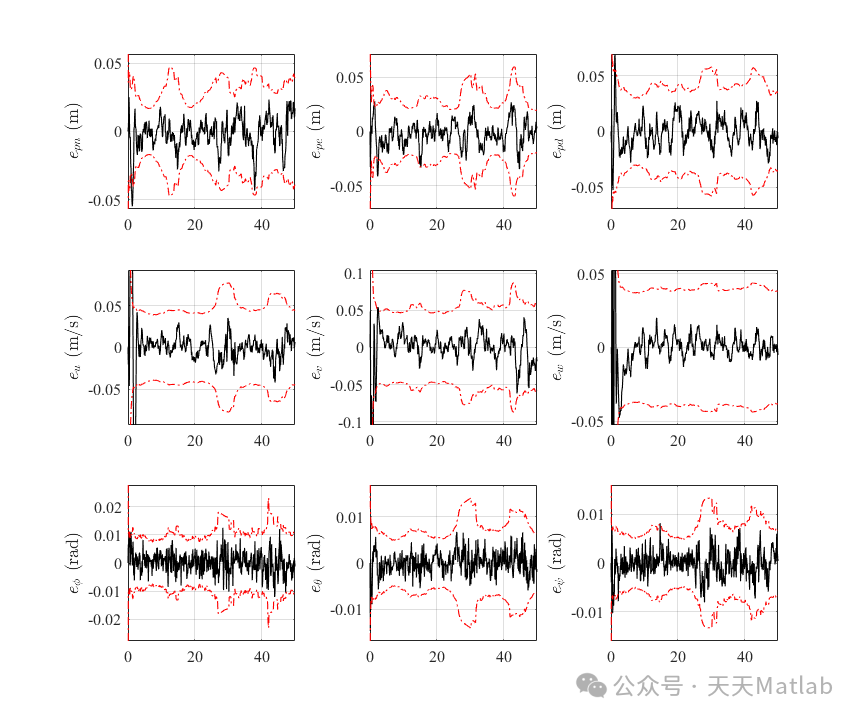

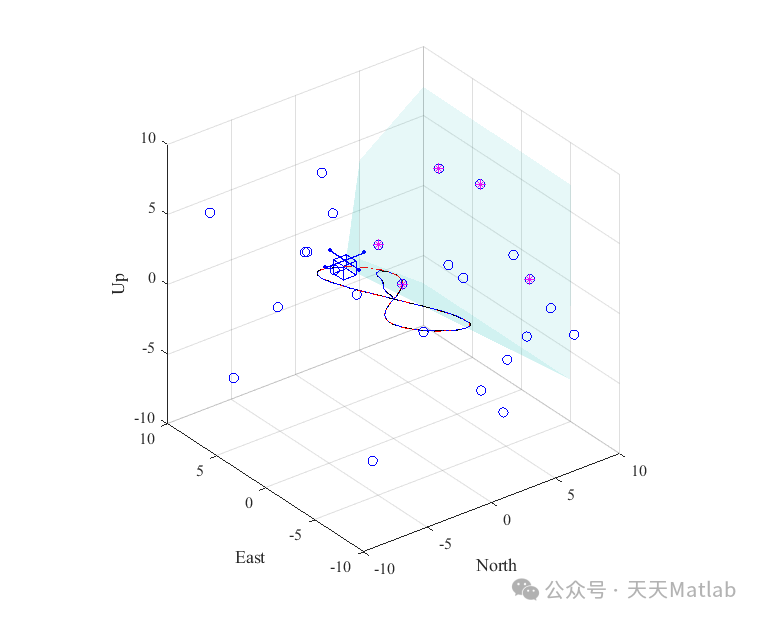

⛳️ 运行结果

🔗 参考文献

Rauniyar, S.; Bhalla, S.; Choi, D.; Kim, D. EKF-SLAM for Quadcopter Using Differential Flatness-Based LQR Control. Electronics 2023, 12, 1113. EKF-SLAM for Quadcopter Using Differential Flatness-Based LQR Control

🎈 部分理论引用网络文献，若有侵权联系博主删除
