一、离散小波变换（DWT）的核心概念与技术优势

离散小波变换（Discrete Wavelet Transform，DWT）是一种基于多尺度分析的信号处理技术，它通过将信号分解为不同频率分量（低频近似分量与高频细节分量），实现对信号的稀疏表示。在图像处理领域，DWT 突破了传统傅里叶变换仅能分析信号频率、无法兼顾时域局部性的局限，能同时捕捉图像的低频全局信息与高频局部细节（如边缘、纹理），为图像压缩提供了高效的技术支撑。

相较于传统图像压缩技术（如基于离散余弦变换 DCT 的 JPEG 标准），DWT 用于图像压缩具有显著优势：

更高的压缩效率：DWT 通过多尺度分解，将图像的能量集中在低频近似分量中，高频细节分量幅值较小且冗余度高，可通过阈值量化大幅剔除冗余信息，在相同压缩比下，重建图像的峰值信噪比（PSNR）比 DCT 压缩高 2-3dB，视觉失真更小。

更好的视觉质量：DCT 压缩易在高压缩比下产生 “块效应”（因 8×8 或 16×16 块独立变换导致块边界灰度突变），而 DWT 基于全局多尺度分解，压缩后图像无明显块效应，尤其在纹理复杂区域（如人脸、自然风景），视觉连贯性更优。

多分辨率表示能力：DWT 可对图像进行多级分解（如 2 级、3 级分解），不同分解级别对应不同分辨率的图像信息，支持 “渐进式传输”—— 先传输低频近似分量（模糊图像），再逐步传输高频细节分量（清晰化图像），满足不同带宽场景的需求（如低带宽下优先显示模糊图像，带宽充足时加载高清细节）。

对边缘与纹理的保留更好：高频细节分量直接对应图像的边缘、纹理等关键视觉特征，DWT 在压缩过程中可通过自适应量化策略，优先保留重要高频信息，避免传统压缩中边缘模糊、纹理丢失的问题。

二、离散小波变换（DWT）的原理与实现

（一）DWT 的核心原理

DWT 的本质是通过 “滤波 + 下采样” 操作，将信号（图像）分解为低频子带（LL）与高频子带（LH、HL、HH），具体原理如下：

小波基的选择：小波基是 DWT 的核心，需满足 “紧支撑性”（时域局部性好，仅在有限区间有非零值）、“正交性”（分解后各子带信息不冗余）与 “平滑性”（重建图像无失真）。常用的小波基包括 Haar 小波（最简单，计算快但平滑性差）、Daubechies 小波（如 db4、db6，平衡平滑性与计算复杂度，图像压缩中最常用）、Biorthogonal 小波（双正交，支持无损压缩）。

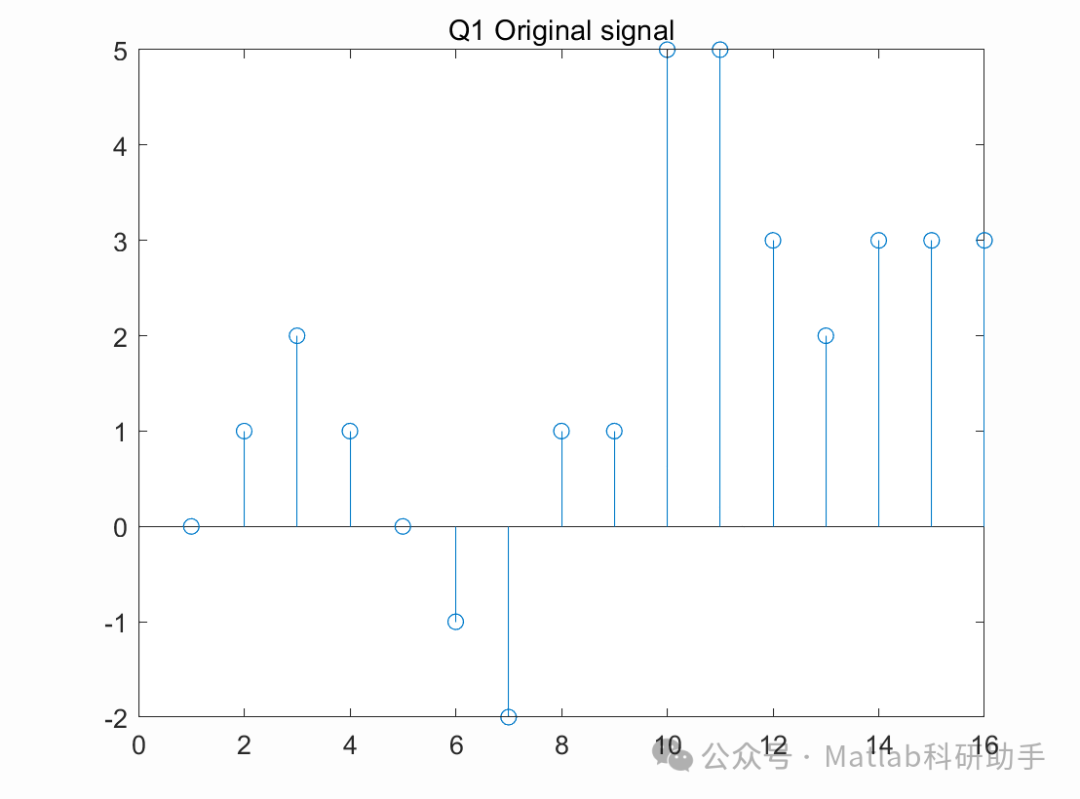

一维 DWT 分解：对一维信号（如图像的一行像素），通过低通滤波器（LPF）与高通滤波器（HPF）分别过滤出低频分量（信号的整体趋势）与高频分量（信号的细节波动），再对滤波后的低频与高频分量进行 2 倍下采样（保留偶数位置样本），得到 1/2 长度的低频系数（L）与高频系数（H），完成一级分解；若需多级分解，可对低频系数（L）重复上述 “滤波 + 下采样” 操作，得到更细尺度的低频与高频系数。

二维 DWT 分解：图像为二维信号，其 DWT 分解需在水平与垂直方向分别执行一维 DWT：

第一阶段：对图像的每一行执行一维 DWT，得到水平方向的低频分量（L）与高频分量（H）；

第二阶段：对水平分解后的结果，按每一列执行一维 DWT，最终得到四个子带：

LL 子带：水平与垂直方向均为低频，对应图像的近似轮廓（能量集中区域）；

LH 子带：水平低频、垂直高频，对应图像的垂直边缘细节；

HL 子带：水平高频、垂直低频，对应图像的水平边缘细节；

HH 子带：水平与垂直均为高频，对应图像的对角边缘与纹理细节。

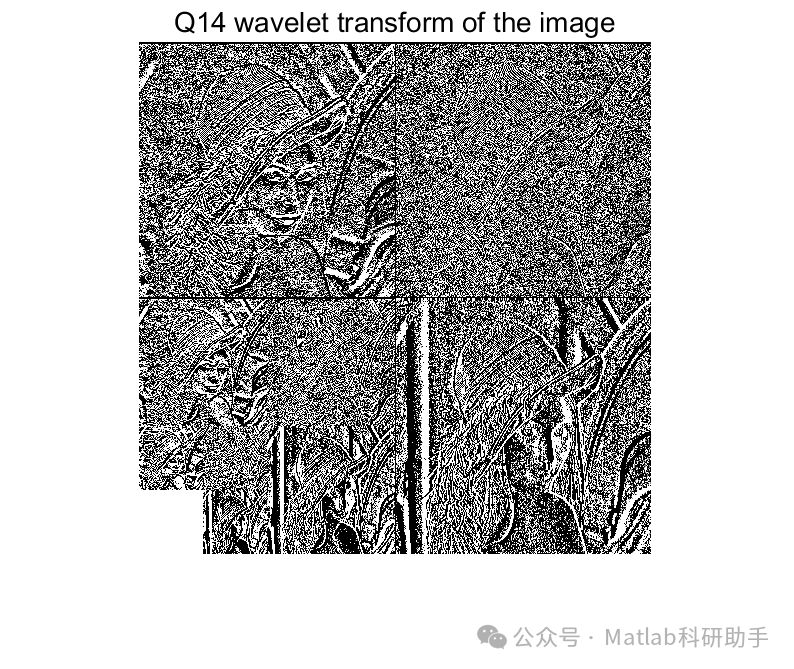

多级分解：对 LL 子带重复二维 DWT 分解，可得到更高级别的子带（如 2 级分解得到 LL2、LH2、HL2、HH2、LH1、HL1、HH1，级别越高，LL 子带分辨率越低，高频子带细节越精细）。

（二）DWT 的工程实现步骤（以灰度图像为例）

以常用的 Daubechies 小波（db4）为例，基于 Python 的 OpenCV 与 PyWavelets 库，二维 DWT 的实现步骤如下：

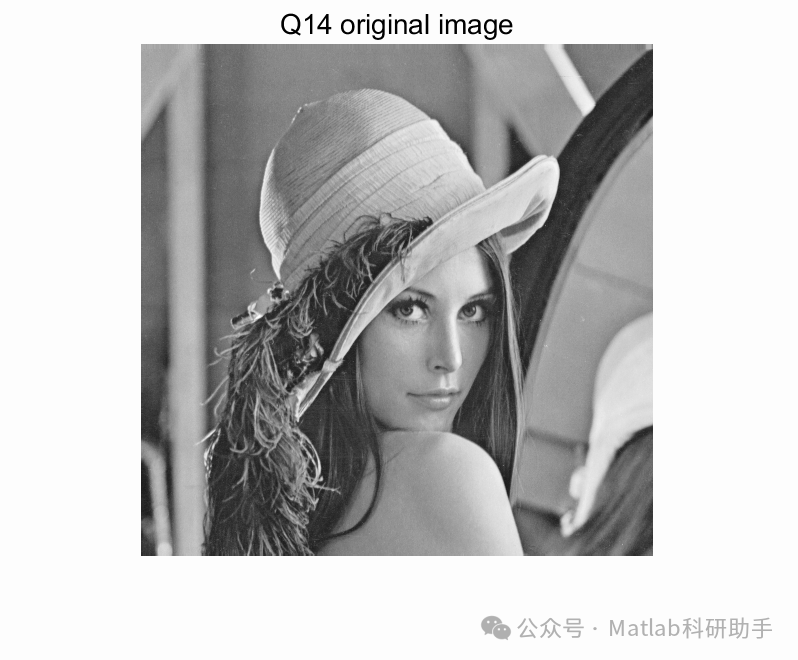

图像预处理：

读取灰度图像：通过cv2.imread()读取图像，转换为灰度图像（若为彩色图像，需先分离 RGB 通道，对每个通道单独执行 DWT）；

图像尺寸调整：DWT 分解要求图像尺寸为 2 的整数次幂（如 256×256、512×512），若尺寸不满足，需通过零填充（在图像边缘补充 0 像素）或裁剪，调整为最近的 2 次幂尺寸（如 240×240 调整为 256×256，填充 16 列与 16 行零像素）。

一维滤波器设计：

根据所选小波基（如 db4），获取对应的低通滤波器系数（h0）与高通滤波器系数（h1），例如 db4 的低通系数为 [0.1629, 0.5012, 0.4492, -0.0195, -0.0766, 0.0217]，高通系数为 [-0.0217, -0.0766, 0.0195, 0.4492, -0.5012, 0.1629]（高通系数为低通系数的逆序翻转，满足正交性）。

二维 DWT 分解：

水平方向滤波：对图像每一行像素，分别与低通滤波器 h0、高通滤波器 h1 进行卷积（注意边界处理，采用 “对称填充” 避免边缘失真），得到水平低频行（L_row）与水平高频行（H_row）；

水平下采样：对 L_row 与 H_row 分别保留偶数索引的像素（下采样因子为 2），得到水平分解后的图像；

垂直方向滤波：对水平分解后的图像每一列像素，重复上述卷积操作，得到垂直低频列（L_col）与垂直高频列（H_col）；

垂直下采样：对 L_col 与 H_col 分别保留偶数索引的像素，最终得到 LL、LH、HL、HH 四个子带系数矩阵。

多级分解迭代：若需执行 N 级 DWT 分解，将上一级的 LL 子带作为输入，重复步骤 3 的二维 DWT 操作，直至完成 N 级分解，最终得到 1 个 N 级 LL 子带与 3N 个高频子带（如 3 级分解得到 LL3、LH3、HL3、HH3、LH2、HL2、HH2、LH1、HL1、HH1）。

三、基于 DWT 的图像压缩实现流程

基于 DWT 的图像压缩核心是 “分解 - 量化 - 编码” 三步流程，通过剔除高频子带的冗余信息，实现图像数据的压缩存储，具体流程如下：

（一）步骤 1：DWT 分解（已在上文详述）

对输入图像执行 N 级 DWT 分解（通常 N=2 或 3，分解级数越多，高频细节越精细，但计算量越大），得到各级子带系数。以 2 级分解为例，分解结果的能量分布为：LL2 子带集中了图像 70%-80% 的能量，LH2、HL2、HH2 子带能量次之，LH1、HL1、HH1 子带能量最低（多为噪声或细微纹理，冗余度高）。

（二）步骤 2：系数量化（关键压缩环节）

量化的目的是对 DWT 分解后的系数进行 “有损压缩”，通过减少系数的比特数，剔除冗余信息。由于不同子带的视觉重要性不同，需采用自适应量化策略，对重要子带（如 LL 子带、低级高频子带）采用细量化（量化步长小，保留更多细节），对次要子带（如高级高频子带）采用粗量化（量化步长大，剔除更多冗余）：

量化步长设计：

LL 子带：图像的近似轮廓，视觉重要性最高，量化步长 s_LL 通常取 1-2（如 s_LL=1.2），确保保留大部分能量；

低级高频子带（如 LH2、HL2）：对应图像的主要边缘与纹理，量化步长 s_LH2=s_HL2 取 3-5（如 s=3.5）；

高级高频子带（如 LH1、HL1、HH1）：对应细微纹理与噪声，量化步长 s_HH1 取 8-12（如 s=10），大幅压缩冗余系数。

量化操作：对每个子带的系数矩阵 C，按量化步长 s 执行量化计算：
Cquant=round(C/s)
，其中 round () 为四舍五入函数。量化后，大量高频系数会被量化为 0（尤其是高级高频子带），为后续编码压缩奠定基础。

（三）步骤 3：系数编码（无损压缩环节）

编码的目的是对量化后的系数矩阵进行 “无损压缩”，通过编码算法减少数据的存储比特数。由于量化后系数矩阵中存在大量 0 值（稀疏性高），需采用支持稀疏数据压缩的编码算法，常用方案包括：

游程编码（RLE）：对量化后的系数矩阵，按 “非零值 + 后续零值个数” 的格式编码，例如序列 [5, 0, 0, 0, -3, 0, 0] 可编码为 [(5,3), (-3,2)]，大幅减少 0 值的存储比特数。为提升效率，通常先对系数矩阵进行 “Z 字形扫描”（从 LL 子带开始，按能量递减顺序扫描各级子带，使非零系数集中分布，零值形成连续游程）。

霍夫曼编码（Huffman Coding）：对 RLE 编码后的符号（非零值与游程长度），根据符号出现频率构建霍夫曼树，对高频符号分配短比特码，对低频符号分配长比特码，进一步降低平均比特率。例如，出现频率最高的 “(0,5)”（连续 5 个零值）可分配 2 位比特码 “01”，出现频率低的 “(8,2)” 可分配 6 位比特码 “101100”。

算术编码（Arithmetic Coding）：相比霍夫曼编码，算术编码无需为每个符号单独分配比特码，而是将整个符号序列映射为 [0,1) 区间内的一个实数，通过该实数的二进制表示实现编码。在高压缩比场景下，算术编码的压缩效率比霍夫曼编码高 5%-10%，是 JPEG2000 标准（基于 DWT 的主流图像压缩标准）的默认编码方案。

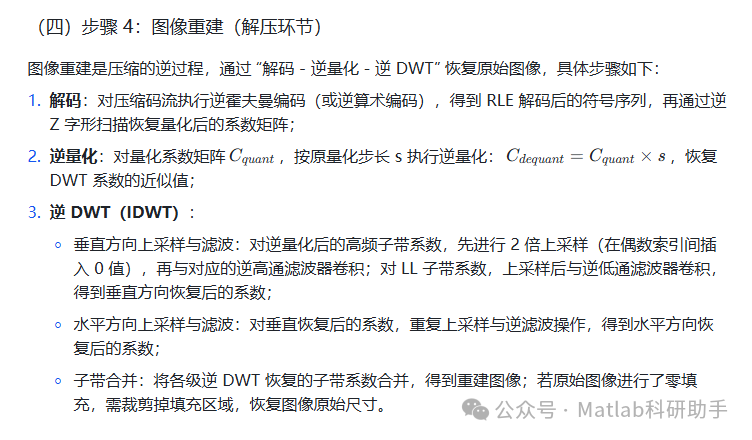

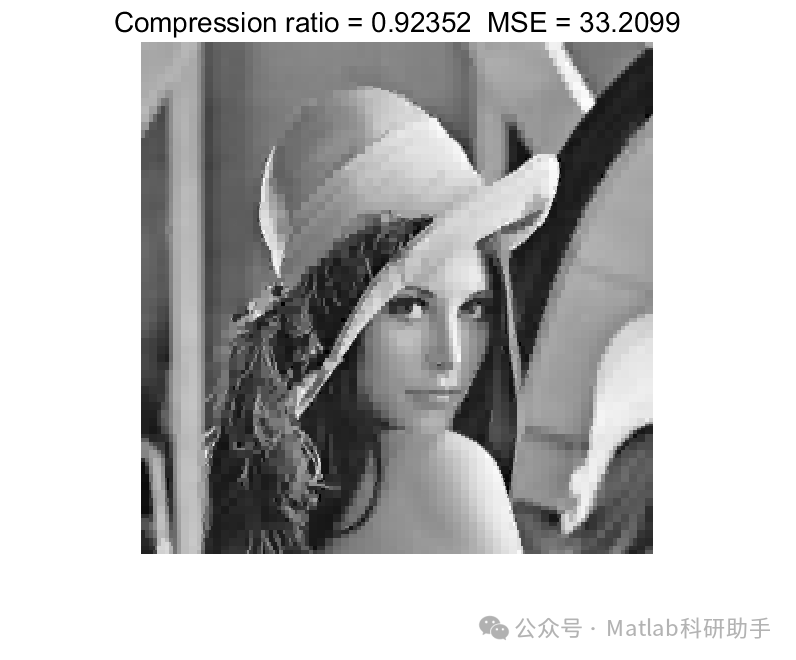

四、基于 DWT 的图像压缩关键技术优化

在实际应用中，为平衡压缩效率、重建质量与计算复杂度，需对基于 DWT 的图像压缩进行针对性优化：

（一）小波基自适应选择

不同类型的图像（如自然风光、医学影像、文本图像）具有不同的纹理特征，需自适应选择小波基：

自然风光图像（纹理丰富、边缘平滑）：选择平滑性好的 Daubechies 小波（如 db6、db8），减少重建图像的边缘失真；

医学影像（如 CT、MRI，需保留精细结构）：选择双正交小波（如 bior3.7），支持无损压缩，确保病灶细节不丢失；

文本图像（边缘陡峭、对比度高）：选择时域局部性好的 Haar 小波或 db2 小波，避免文字边缘模糊，同时降低计算复杂度。

（二）量化步长动态调整

传统固定量化步长无法适应图像的局部特征差异（如同一图像中，平滑区域与边缘区域的高频系数重要性不同），需采用基于视觉权重的动态量化：

视觉权重计算：根据人类视觉系统（HVS）的特性，对亮度变化敏感的区域（如平滑区域）赋予高视觉权重，对亮度变化不敏感的区域（如纹理密集区域）赋予低视觉权重；

动态量化步长：对高视觉权重区域，采用小量化步长（如 s=1.5），保留更多细节；对低视觉权重区域，采用大量化步长（如 s=8），增加压缩比。例如，在人脸图像中，对眼部、面部轮廓等高视觉权重区域采用细量化，对头发、背景等低视觉权重区域采用粗量化。

（三）分级压缩与渐进式传输

基于 DWT 的多分辨率特性，可实现 “分级压缩”，满足不同场景的传输需求：

基础层压缩：仅对最高级 LL 子带（如 LL3）进行量化编码，得到低分辨率的基础层码流（占总码流的 10%-20%），适合低带宽场景（如移动端网络），用户可快速获取模糊的图像轮廓；

增强层压缩：对各级高频子带（如 LH3、HL3、HH3、LH2 等）按视觉重要性排序，依次编码为增强层码流，用户可根据带宽情况，逐步加载增强层码流，实现图像的 “从模糊到清晰” 渐进式显示。例如，在远程医疗场景中，医生可先查看基础层的病灶轮廓，再加载增强层查看病灶细节（如边缘形态、纹理特征）。

（四）硬件加速与实时压缩

DWT 分解与逆分解涉及大量卷积运算，在高分辨率图像（如 4K、8K 图像）压缩中，计算量较大，需通过硬件加速提升实时性：

GPU 并行计算：利用 GPU 的并行计算能力，将图像的行 / 列滤波、上采样等操作分配到多个线程执行，例如通过 CUDA 平台实现 DWT 分解的并行化，使 4K 图像的压缩时间从 CPU 的 100ms 缩短至 GPU 的 15ms 以内；

专用芯片设计：针对嵌入式设备（如监控摄像头、手机），设计 DWT 专用 ASIC 芯片（如 JPEG2000 编码芯片），集成小波滤波、量化、编码的硬件模块，降低功耗的同时提升压缩速度，满足实时监控图像的压缩传输需求（帧率≥30fps）。

五、基于 DWT 的图像压缩应用案例与标准

（一）典型应用案例

医学影像压缩：

场景需求：CT、MRI 等医学影像分辨率高（如 512×512、1024×1024），需在保留病灶细节的前提下压缩存储（医院 PACS 系统需存储大量影像）；

实现方案：采用 3 级 DWT 分解（db6 小波），LL3 子带量化步长 s=1.2（保留轮廓能量），LH3、HL3 子带 s=3（保留主要边缘），HH3 及以下高频子带 s=5（压缩细微纹理），编码采用算术编码；

效果：压缩比可达 10:1，重建图像 PSNR≥40dB，病灶边缘（如肿瘤边界）清晰可辨，满足临床诊断需求。

遥感图像压缩：

场景需求：遥感卫星拍摄的图像分辨率极高（如 4K×4K、8K×8K），需通过卫星链路传输（带宽有限），同时保留地表细节（如道路、建筑轮廓）；

实现方案：采用 4 级 DWT 分解（bior4.4 双正交小波），基础层仅传输 LL4 子带（占总码流 15%），增强层按 LH4→HL4→HH4→LH3 的顺序传输，支持渐进式接收；

效果：在 2Mbps 带宽下，4K 遥感图像的传输时间从原始的 60 秒缩短至 12 秒，重建图像中地表细节的识别准确率≥95%。

（二）主流压缩标准

基于 DWT 的图像压缩已形成成熟的国际标准，其中最具代表性的是JPEG2000 标准：

核心技术：JPEG2000 以 DWT 为核心，支持无损压缩与有损压缩，采用双正交小波（默认 bior4.4），编码采用算术编码，支持多分辨率表示与渐进式传输；

优势：相比传统 JPEG 标准（基于 DCT），JPEG2000 在相同压缩比下，重建图像的 PSNR 高 2-3dB，无块效应，且支持感兴趣区域（ROI）压缩 —— 对图像中的重点区域（如医学影像的病灶、遥感图像的目标区域）采用高保真压缩，对背景区域采用高压缩比，兼顾细节保留与压缩效率；

应用场景：JPEG2000 广泛应用于医学影像（DICOM 标准兼容）、遥感图像、数字图书馆（如古籍扫描图像）、高清视频编码等领域。

六、基于 DWT 的图像压缩发展趋势

随着图像处理技术的进步，基于 DWT 的图像压缩正向更高效、更智能的方向发展，核心趋势包括：

DWT 与深度学习融合：

传统 DWT 的小波基与量化步长依赖人工设计，难以适应复杂图像的多样性。未来将通过深度学习（如卷积神经网络 CNN）自动学习最优小波基（如可学习小波变换 Learned Wavelet Transform，LWT），并基于图像内容动态生成量化步长（如通过生成对抗网络 GAN 学习视觉感知损失，优化量化策略），使压缩效率提升 15%-20%。

多模态图像联合压缩：

在自动驾驶、机器人视觉等场景中，常需同时处理 RGB 图像、深度图像、红外图像等多模态数据。未来将基于 DWT 的多尺度特性，构建多模态联合分解模型 —— 通过共享 LL 子带（多模态图像的全局共性信息），分别处理高频子带（各模态的独特细节），减少多模态数据的冗余传输，压缩效率比单独压缩提升 25% 以上。

轻量级 DWT 压缩算法：

针对移动端设备（如手机、物联网终端）的算力与功耗限制，未来将发展轻量级 DWT 压缩算法：通过简化小波基（如采用 3 阶 Haar 小波）、优化量化与编码流程（如用简化 RLE 替代算术编码），在保证压缩质量的前提下，将算法的计算量降低 50%，功耗降低 30%，满足移动端实时压缩需求（如手机拍照的快速存储、短视频的实时编码）。
