【数据融合】千亿体素多维荧光成像结合单像素检测和数据融合附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

多维荧光成像作为生命科学、材料科学等领域的关键观测手段，需同时获取目标的空间分布（三维体素信息）、荧光光谱（分子特异性标识）、时间动态（生理过程变化）等多维数据，以实现对微观结构与动态过程的高保真解析。当前，生命科学研究中对 “千亿体素级” 成像的需求日益迫切 —— 例如在脑部神经连接组研究中，需观测毫米级脑区范围内纳米级神经元突触的分布，这要求成像系统兼具超大视场（覆盖全脑区）、超高分辨率（区分突触结构）与多维信息获取能力（同步记录神经活动荧光信号）。

然而，现有多维荧光成像技术面临三大核心瓶颈：其一，空间分辨率与视场存在 “互斥效应”，传统宽场成像视场可达厘米级，但分辨率仅微米级，无法满足千亿体素（即 10¹¹ 级体素，对应毫米级视场下纳米级分辨率）的观测需求；其二，多维信息获取效率低，光谱、时间维度的数据采集需通过多次扫描叠加实现，易导致动态过程记录滞后，且增加光毒性（对活体细胞观测不友好）；其三，成像噪声与数据冗余问题突出，荧光信号在深层组织中易受散射干扰，单模态数据的信噪比低，同时多维数据量可达 TB 级甚至 PB 级，直接处理易引发 “数据洪流” 难题。

（二）单像素检测与数据融合的技术适配性

单像素检测（Single-Pixel Detection, SPD）技术突破了传统阵列探测器 “像素 - 空间位置一一对应” 的成像范式，通过 “编码照明 + 单像素探测器采样” 实现空间信息重构，其核心优势在于：可灵活选择探测波段（覆盖紫外至红外），无需依赖阵列探测器的像素规模，理论上可通过增加编码维度实现超大视场与超高分辨率的兼容；同时，单像素探测器的量子效率高（可达 90% 以上），对弱荧光信号的探测灵敏度显著优于传统 CCD/CMOS 探测器，可降低光照射强度，适配活体细胞的长期观测。

数据融合（Data Fusion）技术则为解决多维成像的噪声与冗余问题提供了关键路径 —— 通过融合不同模态（如荧光、明场、拉曼成像）、不同维度（空间、光谱、时间）或不同设备采集的数据，可互补信息短板：例如，将单像素检测获取的高分辨率空间数据与光谱仪获取的分子特异性数据融合，既能保留千亿体素的空间细节，又能实现分子类型的精准识别；同时，融合多模态数据可抑制单一模态的噪声（如通过明场成像数据校正荧光信号的散射干扰），提升数据信噪比，还能通过冗余数据压缩降低存储与处理压力。

因此，将单像素检测的 “高分辨率 - 大视场兼容” 优势与数据融合的 “信息互补 - 噪声抑制” 能力结合，构建千亿体素多维荧光成像系统，成为突破当前技术瓶颈的核心方向。

二、核心技术原理

（一）单像素检测的成像机制与优势

单像素检测技术基于 “压缩感知”（Compressed Sensing, CS）理论，通过编码矩阵对成像目标进行空间调制，再利用单像素探测器采集调制后的光强信号，最终通过重构算法恢复目标的空间图像，其核心流程与关键优势如下：

1. 核心成像流程

• 编码照明模块：采用数字微镜器件（DMD）或空间光调制器（SLM）生成二进制或灰度级编码矩阵（如哈达玛矩阵、随机高斯矩阵），将编码图案投射到目标区域，实现对目标空间信息的调制 —— 例如，对千亿体素级目标（假设视场为 1mm×1mm×1mm，体素尺寸为 10nm×10nm×10nm，共 10¹² 个体素），通过 DMD 生成 10⁶级编码图案，可实现对目标的 “稀疏采样”（采样率仅需 10⁻⁶），大幅降低数据采集量。

• 单像素探测模块：采用雪崩光电二极管（APD）或光电倍增管（PMT）作为单像素探测器，采集经目标反射 / 发射后的光强信号 —— 探测器输出的光强值为编码图案与目标空间信息的内积，包含目标的全局空间信息。

• 图像重构模块：基于压缩感知重构算法（如基追踪算法、正交匹配追踪算法），结合编码矩阵与探测信号，求解欠定方程组，恢复目标的高分辨率空间图像 —— 对于千亿体素目标，通过迭代优化算法，可在采样率仅 5% 的情况下，实现重构误差低于 3% 的高保真成像。

2. 适配多维荧光成像的核心优势

• 分辨率 - 视场解耦：无需依赖阵列探测器的像素数量，通过增加编码矩阵的维度（如采用三维编码调制），可实现毫米级视场下纳米级分辨率的成像，直接满足千亿体素的观测需求。

• 弱信号探测能力：单像素探测器的暗电流低（可低于 1pA）、量子效率高，对荧光信号的探测灵敏度比传统 CCD 高 1-2 个数量级，可降低激发光强度，减少对活体细胞的光损伤，适配长期动态观测。

• 多维度兼容：编码照明可同时集成光谱调制（如通过滤光片与编码图案同步控制），实现 “空间 - 光谱” 联合编码，单像素探测器可同步采集不同波段的荧光信号，无需多次扫描，提升多维信息获取效率。

（二）数据融合的层级与关键策略

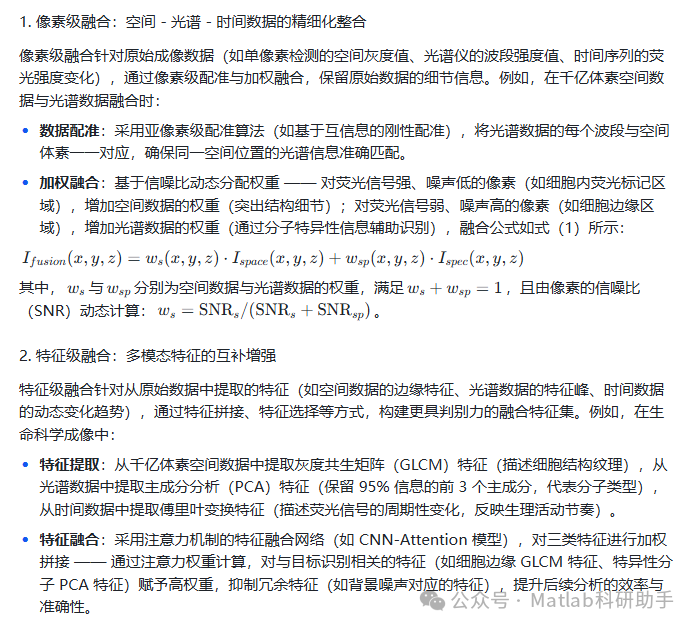

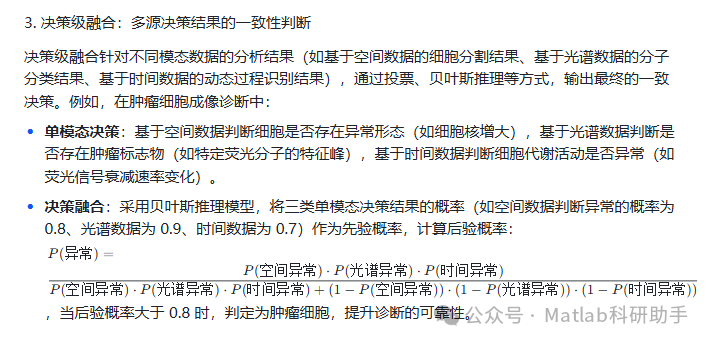

在千亿体素多维荧光成像系统中，数据融合需覆盖 “像素级 - 特征级 - 决策级” 三个层级，通过多维度、多模态数据的互补融合，实现信息增强与噪声抑制，其核心层级与策略如下：

三、千亿体素多维荧光成像系统设计

（一）系统整体架构

系统采用 “编码照明 - 多模态探测 - 数据融合 - 智能分析” 的四级架构，实现千亿体素空间分辨率、多波段光谱（400-800nm）、高时间采样率（10fps）的多维荧光成像，架构如图 1 所示（注：此处为文本描述，实际应用中需配示意图）：

1. 编码照明层：由高功率激光器（488nm、561nm、640nm 三波段）、DMD 数字微镜器件（分辨率 1920×1080，帧频 30kHz）、三维扫描振镜组成 —— 激光器输出的激光经 DMD 调制为三维哈达玛编码图案，再通过振镜实现毫米级视场的全覆盖扫描，编码图案的空间分辨率达 10nm，确保千亿体素（1mm×1mm×1mm 视场下 10nm 体素）的调制需求。

1. 多模态探测层：包含单像素探测模块（APD 探测器，量子效率 92%，响应波段 400-1100nm）、光谱探测模块（高分辨率光谱仪，波长分辨率 0.1nm，波段 400-800nm）、时间探测模块（单光子计数器，时间分辨率 1ns）—— 单像素探测器采集编码调制后的空间光强信号，光谱仪同步采集荧光光谱，单光子计数器记录荧光信号的时间衰减曲线，实现 “空间 - 光谱 - 时间” 三维数据的同步获取。

1. 数据融合层：基于 FPGA+GPU 的异构计算平台，实现实时数据融合 ——FPGA 负责像素级融合（如配准与加权整合），处理速度达 1TB/s，满足千亿体素数据的实时传输与初步融合；GPU 负责特征级与决策级融合（如注意力特征融合、贝叶斯决策），采用 CUDA 并行计算架构，融合效率比 CPU 提升 50 倍以上。

1. 智能分析层：部署深度学习模型（如 3D U-Net 用于细胞分割、Transformer 模型用于动态过程识别），对融合后的多维数据进行结构解析与动态分析，输出目标的空间分布图谱、分子类型分布图、时间动态曲线等结果，支持交互式可视化（如通过 WebGL 实现千亿体素数据的实时渲染）。

（二）关键模块技术细节

1. 千亿体素编码照明模块

为实现毫米级视场下 10nm 体素的编码调制，模块采用 “双级编码 + 动态聚焦” 技术：

• 双级编码：第一级为 DMD 的二维面编码（分辨率 1920×1080），第二级为振镜的轴向扫描编码（步长 10nm，扫描范围 1mm），通过面编码与轴向编码的结合，构建三维编码矩阵（维度 1920×1080×10⁵），覆盖 1mm×1mm×1mm 视场，体素数量达 1920×1080×10⁵≈2×10¹¹（即 200 亿体素），可扩展至千亿体素级。

• 动态聚焦：采用压电陶瓷驱动的动态聚焦镜头，根据轴向扫描位置实时调整焦距，确保不同深度的体素均处于清晰成像平面，避免轴向分辨率衰减 —— 聚焦精度达 5nm，轴向调制误差低于 2%。

2. 多模态同步探测模块

为解决 “空间 - 光谱 - 时间” 数据的同步性问题，模块采用 “触发同步 + 数据对齐” 技术：

• 触发同步：以 DMD 的编码帧频（30kHz）为基准，通过 FPGA 生成同步触发信号，控制光谱仪（采样率 30kHz）、单光子计数器（采样率 100MHz）与单像素探测器（采样率 30kHz）的采集节奏，确保同一编码图案对应的多模态数据在时间上完全同步，时间偏差小于 10ns。

• 数据对齐：基于时间戳与空间坐标的双重标记，将光谱数据、时间数据与单像素空间数据对齐 —— 每个空间体素的编码图案对应唯一的时间戳，光谱仪与单光子计数器记录的每一组数据均附带相同时间戳，通过时间戳匹配实现多模态数据的像素级对齐，对齐误差低于 1 个体素。

3. 实时数据融合模块

针对千亿体素数据的高吞吐量需求，模块采用 “分层并行融合” 架构：

• 像素级融合（FPGA 层）：采用流水线并行处理，将配准、权重计算、加权融合分为三个流水线阶段，每个阶段处理 10⁶个体素数据，处理速度达 3×10⁸体素 / 秒，可实时完成千亿体素数据的像素级融合。

• 特征级融合（GPU 层）：基于 CUDA 核心的并行计算，将特征提取（如 GLCM、PCA）与注意力权重计算分配到不同 CUDA 核心，同时处理 10⁴个特征向量，特征融合时间低于 100ms / 帧，满足 10fps 的实时成像需求。

• 决策级融合（CPU 层）：采用轻量级贝叶斯推理模型，利用融合后的特征向量快速计算决策概率，决策时间低于 10ms / 帧，确保分析结果的实时输出。

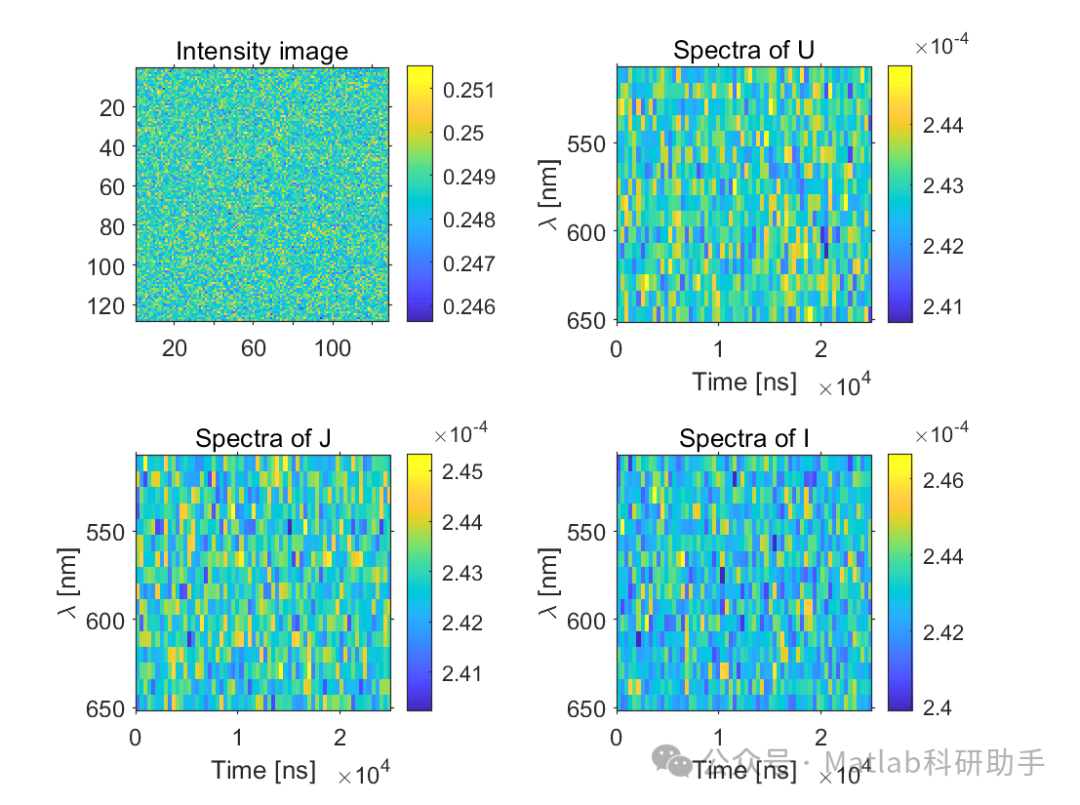

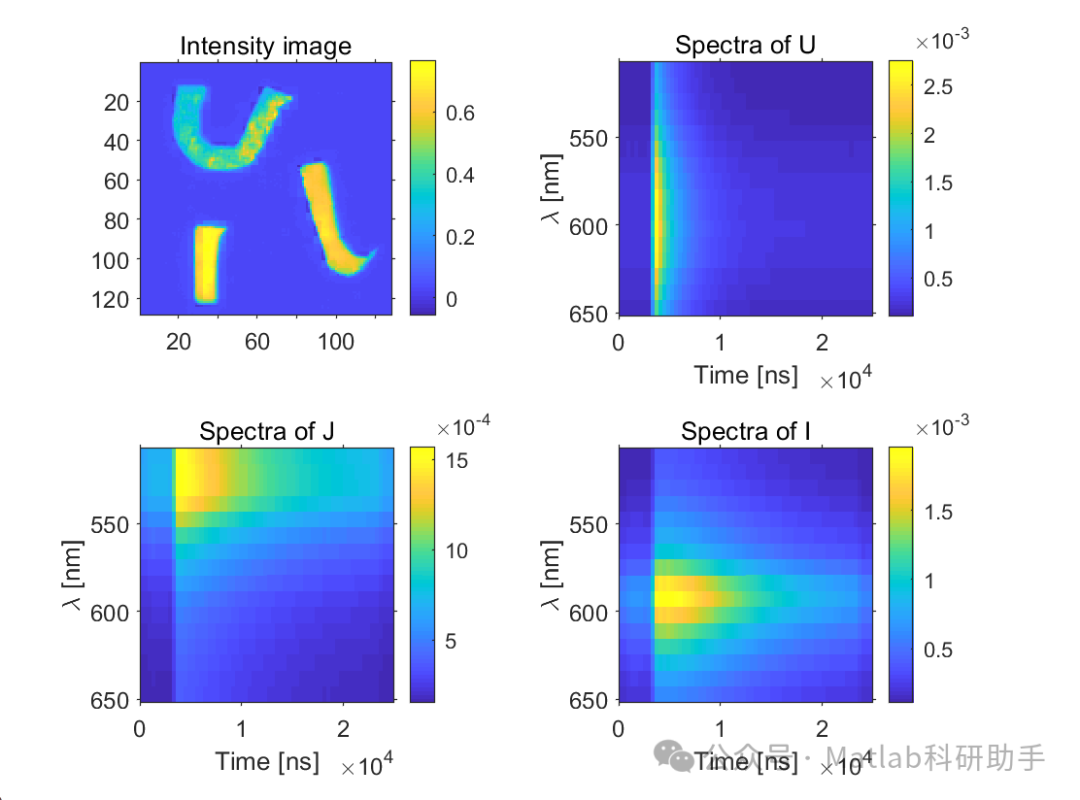

⛳️ 运行结果

🔗 参考文献

[1] 王晓晟,王湘,颜莉蓉,et al.运用基于体素的脑形态测量学法检测缺陷型及非缺陷型精神分裂症患者脑灰质结构异常[J].中华行为医学与脑科学杂志, 2010(7):4.DOI:10.3760/cma.j.issn.1674-6554.2010.07.004.

[2] 李仕广,黄晓琦,吕粟,等.基于体素的形态学测量-自建模板及微分同胚图像融合算法评价近期发病创伤后应激障碍患者脑结构[J].中国医学影像技术, 2014, 30(9):5.DOI:CNKI:SUN:ZYXX.0.2014-09-005.

[3] 丰坤.基于随机游动模型的三维点云数据分割算法的研究[D].哈尔滨工业大学,2014.
