【三相旋转磁场】旋转磁场直到指定数量的周期附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

三相交流电在现代电力系统中占据着核心地位，其独特的性质——能够产生旋转磁场，是许多电动机和发电机工作的基础。本文旨在深入探讨三相旋转磁场的产生原理、特性及其在达到指定周期数时的动态表现，以期全面理解这一关键电磁现象。

1. 三相交流电的基础

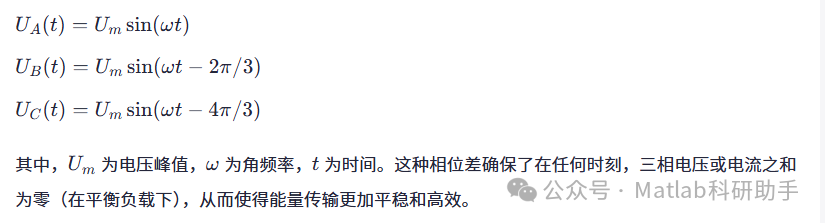

要理解三相旋转磁场，首先需掌握三相交流电的基本概念。三相交流电是由三个频率相同、振幅相等、但相位互差 120 度的正弦交流电组成。这三相电压或电流通常表示为：

2. 旋转磁场的产生原理

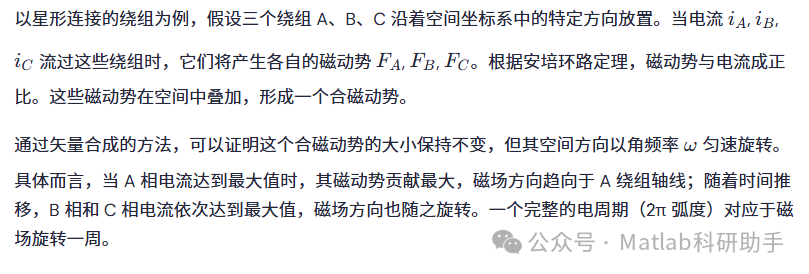

三相旋转磁场的产生，是利用了这三相交流电在空间上布置的特定方式。在一个理想的三相对称绕组中，这三组绕组在空间上互差 120 度角。当三相交流电流通入这些绕组时，它们各自会产生一个脉动的磁场。

3. 旋转磁场的特性

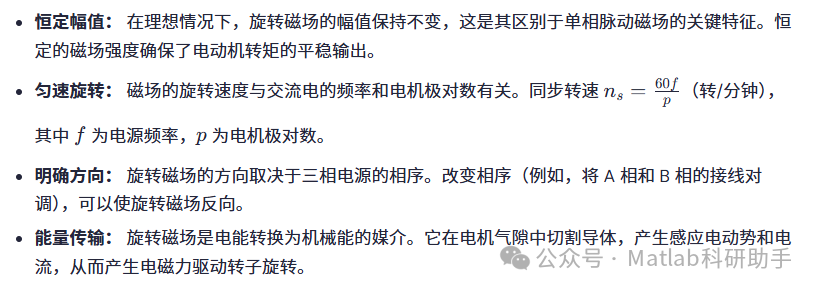

三相旋转磁场具有以下显著特性：

4. 旋转磁场直至指定周期数的动态演变

当三相交流电持续作用，旋转磁场也随之持续旋转。讨论“直至指定数量的周期”的动态表现，意味着我们关注的是在不同时间段内，旋转磁场如何完成其周期性运动，以及其在多周期累积效应下对电机的持续影响。

• 单个周期内的动态：

   在一个电源周期内，旋转磁场完成一次 360 度的空间旋转。这意味着磁场在空间中的每个点都会经历从零到最大值再到零的磁通密度变化。对于电机转子而言，这意味着在一个周期内，转子导体将经历一次完整的磁场切割过程，产生一个完整的感应电动势和电流周期。

• 多周期累积效应：

   当交流电持续多个周期时，旋转磁场将连续且平稳地旋转多个圈。这种连续的旋转对于电机的稳定运行至关重要。

  • 启动阶段：

     在电机启动初期，转子速度较低，旋转磁场与转子之间存在较大的相对速度差（滑差），产生较大的启动转矩。随着转子加速，滑差减小，转矩也随之变化，直至达到稳定运行状态。

  • 稳态运行：

     在稳态运行阶段，旋转磁场以同步转速旋转，而转子则以略低于同步转速的速度（异步电机）或同步转速（同步电机）旋转。旋转磁场持续对转子施加转矩，以克服负载和摩擦损耗。

  • 瞬态响应：

     当负载突变或电源波动时，旋转磁场与转子之间的动态关系会发生瞬态变化。磁场会继续以电源频率旋转，而转子的惯性会使其速度发生滞后或超前。直至经过几个周期后，系统才会重新达到新的稳态。

• 指定周期数的意义：

   “直至指定数量的周期”这一限定，强调了对旋转磁场在特定时间窗口内行为的观察。例如，在短路故障分析中，我们可能关注在故障发生后的几个周期内，旋转磁场如何引起瞬态电流和转矩的剧烈变化。在电机控制中，通过对指定周期数的磁场分析，可以实现更精确的速度和位置控制。

5. 结论

三相旋转磁场作为电力工程中的基石概念，其生成、特性以及在不同周期数下的动态行为，构成了理解和设计各类电机、发电机及其他电力设备的关键。从单个周期的磁场旋转到多周期累积效应下的稳定运行与瞬态响应，深入探讨三相旋转磁场直至指定周期数的动态演变，不仅有助于巩固理论基础，更为实践中的故障诊断、性能优化和新型电力系统研发提供了宝贵的洞察。随着电力电子技术和控制理论的不断发展，对旋转磁场更精细的理解和控制，将继续推动电力传动技术迈向新的高度。

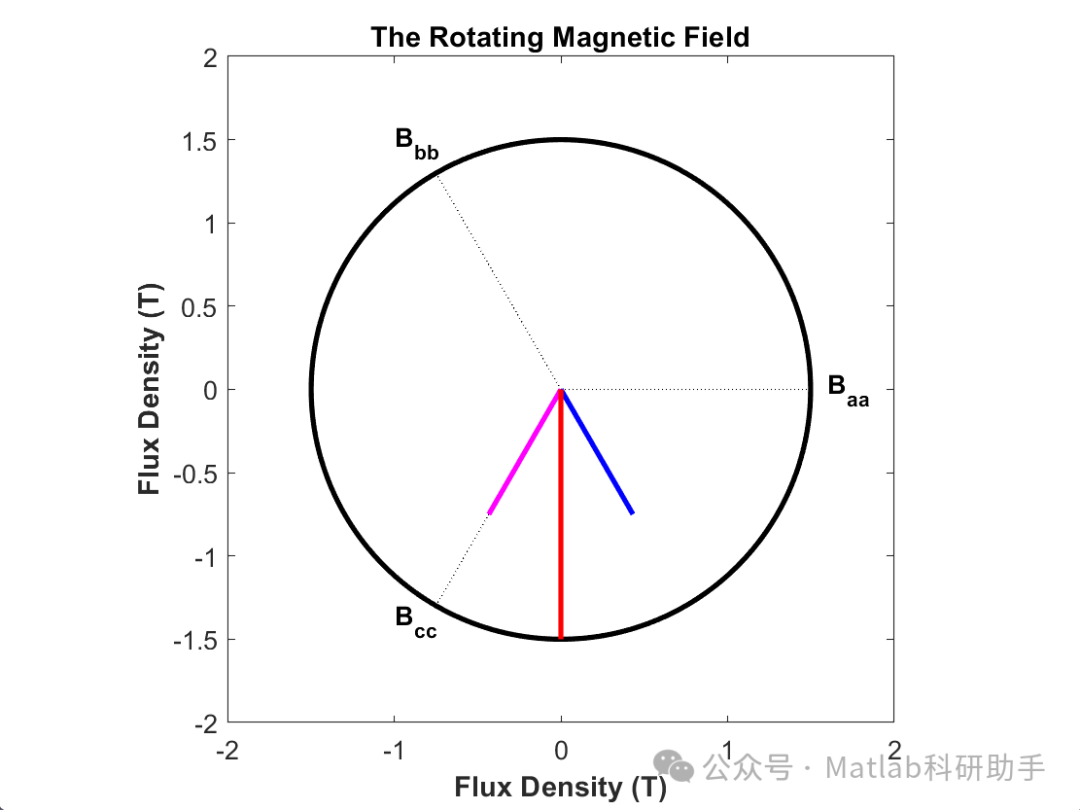

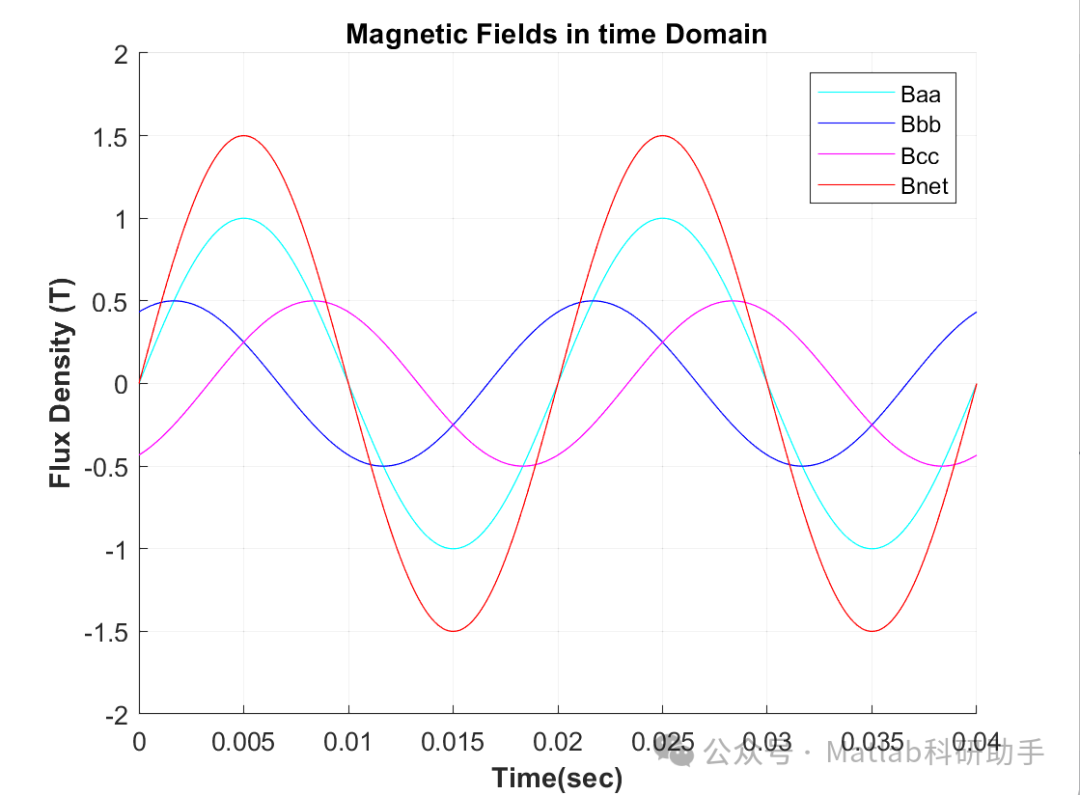

⛳️ 运行结果

🔗 参考文献

[1] 项世军,谢宗安.MATLAB语言在异步电动机同步旋转坐标系下模型仿真研究[J].计算机仿真, 2000, 17(3):3.DOI:10.3969/j.issn.1006-9348.2000.03.021.

[2] 张俊.一种基于旋转磁场的多电极电磁流量测量方法的研究[D].中北大学,2012.DOI:10.7666/d.D316178.

[3] 项世军,谢宗安.MATLAB语言在异频电动机同步旋转坐标系下模型仿真研究[J].计算机仿真, 2000.

📣 部分代码
