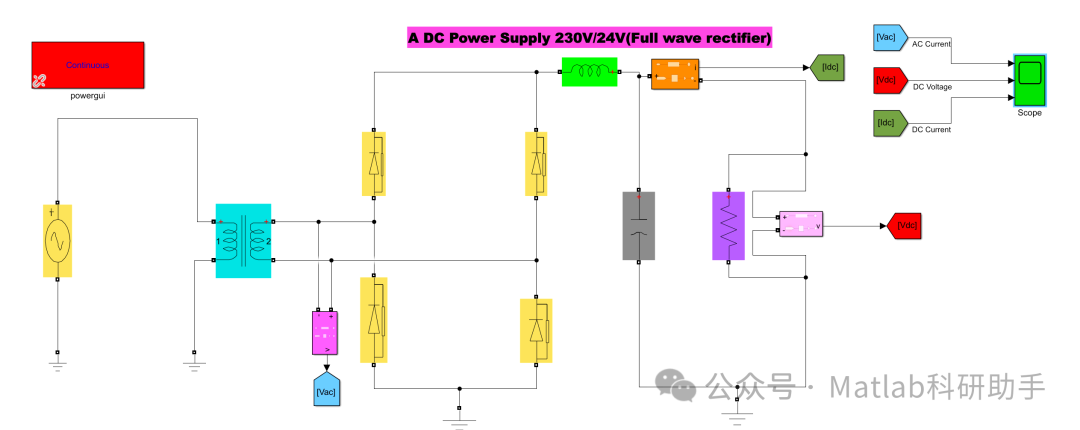

【桥式中心点全波整流器】为了改善输出的质量，使用滤波电路和电感器附Simulink仿真

原创于 2025-09-27 10:24:03 发布 · 565 阅读

12 ·

CC 4.0 BY-SA版权

文章标签：

#目标跟踪

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电力电子领域，整流器作为交流电转换为直流电的关键装置，其输出质量直接影响到下游负载的稳定性和效率。桥式中心点全波整流器因其较高的整流效率和较低的纹波特性而被广泛应用。然而，即使是全波整流，其输出电压和电流仍然不可避免地存在一定程度的脉动成分，即纹波。为了进一步提升直流输出的纯净度，滤波电路与电感器在其中扮演着至关重要的角色。

1. 桥式中心点全波整流器工作原理概述

桥式中心点全波整流器通常由一个中心抽头的变压器和四个整流二极管构成。变压器二次侧的中心抽头接地，两端分别连接到两对二极管。当交流输入电压为正半周时，一对二极管导通，电流流过负载；当交流输入电压为负半周时，另一对二极管导通，电流以相同的方向流过负载。这种设计使得负载在交流输入的一个完整周期内都能获得单向的电流，从而实现了全波整流。相较于半波整流，全波整流的纹波频率是输入交流频率的两倍，这为后续滤波提供了便利。

2. 纹波的产生及其危害

尽管全波整流将交流分量减少到了一定程度，但其输出仍然呈现周期性的脉动。这些脉动被称为纹波，其本质是直流分量中叠加的交流成分。纹波的存在会带来一系列负面影响：

设备损坏与寿命缩短：
纹波电压和电流可能导致直流设备发热，降低其工作效率，甚至引发故障。对于敏感的电子元件，纹波可能使其工作点偏移，导致性能下降或损坏。
噪声与干扰：
纹波可能在电路中产生电磁干扰（EMI），影响其他电子设备的正常运行。
能量损耗：
纹波的存在意味着一部分能量在电路中以无用功的形式消耗，降低了电源的整体效率。
对精密设备的影响：
在需要稳定直流电源的精密测量、通信或控制系统中，过大的纹波会导致系统不稳定，降低测量精度或产生误动作。

因此，为了保证负载的正常工作和系统的稳定可靠，对整流器输出的纹波进行有效抑制是十分必要的。

3. 滤波电路在改善输出质量中的作用

滤波电路是抑制纹波的关键手段。其基本原理是利用无源元件（电容、电感）对不同频率信号的阻抗特性差异，滤除交流纹波成分，只允许直流成分通过。

3.1 电容滤波

电容滤波是最常用也是最简单的滤波方式。电容器具有“通交隔直”的特性，即对交流信号呈现较低的阻抗，而对直流信号呈现极高的阻抗。

工作原理：
在整流器输出端并联一个大容量的电解电容器。当整流器输出电压达到峰值时，电容器被充电。当整流器输出电压开始下降时，由于电容器两端的电压不能突变，它会通过放电向负载提供能量，从而“填充”了整流输出电压下降的空隙，使输出电压趋于平滑。
优点：
结构简单、成本低廉、滤波效果显著（特别是对高频纹波）。
缺点：
负载电流较大时，电容器放电速度加快，导致纹波增大；启动瞬间冲击电流大；对低频纹波的抑制能力有限。

3.2 LC 滤波（L 型滤波、π 型滤波）

为了克服单纯电容滤波的缺点，往往将电感器与电容器组合使用，形成更高效的LC滤波电路。

L 型滤波：
又称扼流圈输入型滤波，其特点是在整流器输出端串联电感，再并联电容。电感器的“通直阻交”特性使得它能够有效地抑制电流的脉动，而电容器则进一步平滑电压。
π 型滤波：
又称电容输入型滤波，其特点是先并联电容，再串联电感，最后再并联电容。这种结构可以提供更优异的滤波效果，尤其适用于需要极低纹波的应用场合。

4. 电感器在改善输出质量中的独特贡献

电感器在滤波电路中扮演着不可替代的角色，其核心优势在于“通直阻交”的特性。

抑制电流脉动：
电感器对电流的变化具有阻碍作用，能够平滑通过其自身的电流。当整流器输出电流试图剧烈变化时，电感器会产生自感电动势来抵抗这种变化，从而有效地抑制了输出电流的脉动。
降低纹波系数：
相较于纯电容滤波，引入电感器后，可以显著降低输出纹波系数。这是因为电感器能够存储能量，并在整流器输出电压下降时释放能量，使得负载电流更加连续和稳定。
减少峰值电流：
在电感输入型滤波电路中，由于电感器的阻碍作用，整流二极管的导通角增大，流过二极管的峰值电流减小，从而延长了二极管的寿命。
改善电压调整率：
在重载条件下，电感器能够更好地维持输出电压的稳定性，改善电源的电压调整率。

5. 滤波电路与电感器设计的考量因素

在设计滤波电路和选择电感器时，需要综合考虑以下因素：

负载特性：
负载对纹波的要求、负载电流的大小和变化范围。
纹波频率：
整流器输出的纹波频率，这决定了滤波元件的谐振频率和阻抗特性。
滤波效果要求：
根据实际应用需求，确定所需的纹波抑制程度。
体积与成本：
滤波元件的体积、重量和成本也是实际设计中需要权衡的重要因素。大容量的电容和电感通常体积较大，成本也较高。
动态响应：
滤波电路在负载突变时的响应能力。

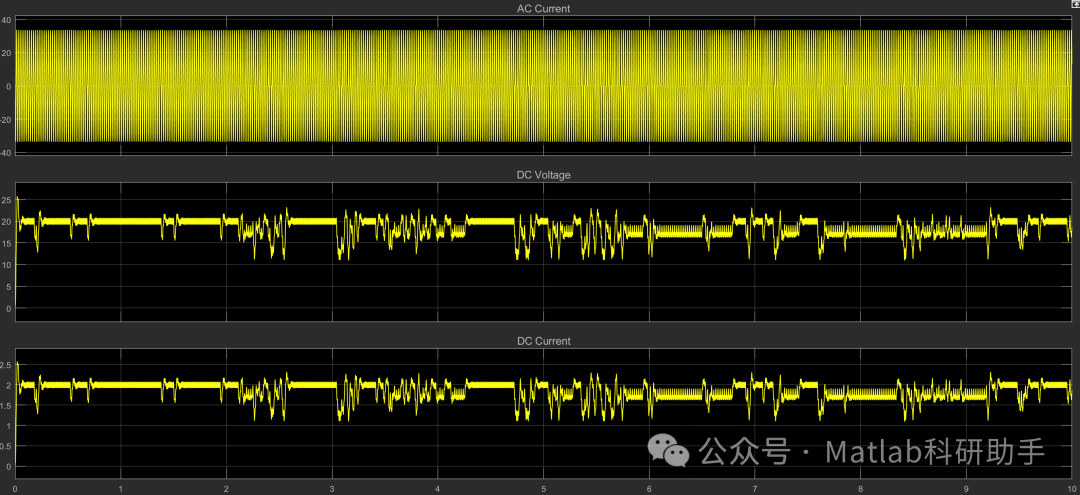

6. 结论

桥式中心点全波整流器是电力电子中常见的整流方式，但其输出仍然存在纹波。为了获得高质量的直流输出，滤波电路，特别是结合了电容和电感的LC滤波电路，发挥着不可或缺的作用。电容器以其“通交隔直”的特性平滑电压，而电感器则凭借其“通直阻交”的特性有效地抑制电流脉动。通过合理选择滤波电路拓扑和优化元件参数，可以最大限度地降低纹波，提高直流电源的纯净度、稳定性和可靠性，从而满足各类电子设备对高质量电源的严苛要求，确保电力系统的稳定高效运行。在现代电子技术飞速发展的背景下，对电源输出质量的追求将永无止境，而滤波电路与电感器的持续优化与创新，也将是电力电子领域重要的研究方向。
