无人机空中通信（UAV-to-UAV, U2U）是无人机编队飞行、协同任务（如联合侦察、应急通信中继）的核心支撑，其性能直接影响任务执行效率与可靠性。由于空中环境的动态性（如无人机高速移动、信道快速变化）、多机干扰复杂性（如同频干扰、多径效应），实际试飞测试成本高、周期长，且难以复现极端场景（如强电磁干扰）。无人机空中通信仿真通过构建虚拟通信环境，可低成本、高效率地验证通信协议、评估性能指标、优化通信参数，成为 U2U 技术研发的关键环节。

无人机空中通信的特点与仿真需求

无人机空中通信与地面通信存在显著差异，其独特特性决定了仿真需重点关注动态信道、移动性管理与干扰抑制等核心问题。

空中通信的核心特点

高速移动与信道时变性：

无人机飞行速度可达 50-100m/s（远超地面车辆），导致多普勒频偏显著（如 2.4GHz 频段下，相对速度 50m/s 产生的多普勒频偏约 400Hz），信道相干时间短（≤10ms），需仿真快速时变的信道特性。

飞行高度变化（如 100-1000m）会导致路径损耗模型动态调整，低空（<300m）受地面反射影响明显（多径效应强），高空（>500m）以视距（LoS）传播为主，但受大气吸收（如降雨衰减）影响增大。

三维空间组网与拓扑动态性：

无人机编队在三维空间中移动，通信拓扑随相对位置实时变化（如编队从 “一字型” 变为 “菱形” 时，节点间距离与链路质量突变）。

链路稳定性差：受气流扰动，无人机可能产生随机摆动（如 ±5m 位置偏差），导致通信链路频繁通断（链路中断概率可达 10%-20%）。

多源干扰与资源竞争：

同频干扰：编队内无人机通信常采用相同频段（如 2.4GHz ISM 频段），近距离传输（如间距 < 100m）易产生同频干扰，干扰功率可能超过接收信号强度。

跨系统干扰：可能受到地面基站、卫星通信或其他无人机群的电磁干扰，仿真需模拟复杂干扰场景。

能耗与通信协同约束：

无人机电池容量有限，通信模块（如射频 transceiver）的能耗需纳入仿真（如发射功率每增加 1dB，能耗增加约 10%）。

通信与任务协同：通信协议需适配任务需求（如侦察数据需高吞吐量，控制指令需低时延），仿真需验证通信参数（如调制方式、编码速率）与任务性能的匹配度。

仿真核心需求

针对上述特点，无人机空中通信仿真需满足：

高精度信道建模：准确复现空中信道的路径损耗、多普勒效应、多径衰落等特性，误差需≤5%。

动态拓扑模拟：支持无人机三维轨迹输入，实时更新通信链路状态（连通 / 中断），响应时间≤100ms。

多协议兼容：可集成主流无线通信协议（如 IEEE 802.11p、5G NR、LoRa），模拟协议在移动场景下的性能。

多指标联合评估：同时输出吞吐量、时延、丢包率、能耗等指标，支持多维度优化分析。

极端场景复现：可模拟强干扰、恶劣天气（如暴雨导致信号衰减）、设备故障（如射频模块异常）等边缘场景。

无人机空中通信仿真的关键要素

无人机空中通信仿真需构建 “信道 - 协议 - 性能” 的全链路模型，关键要素包括信道建模、移动性管理、通信协议仿真与性能指标定义。

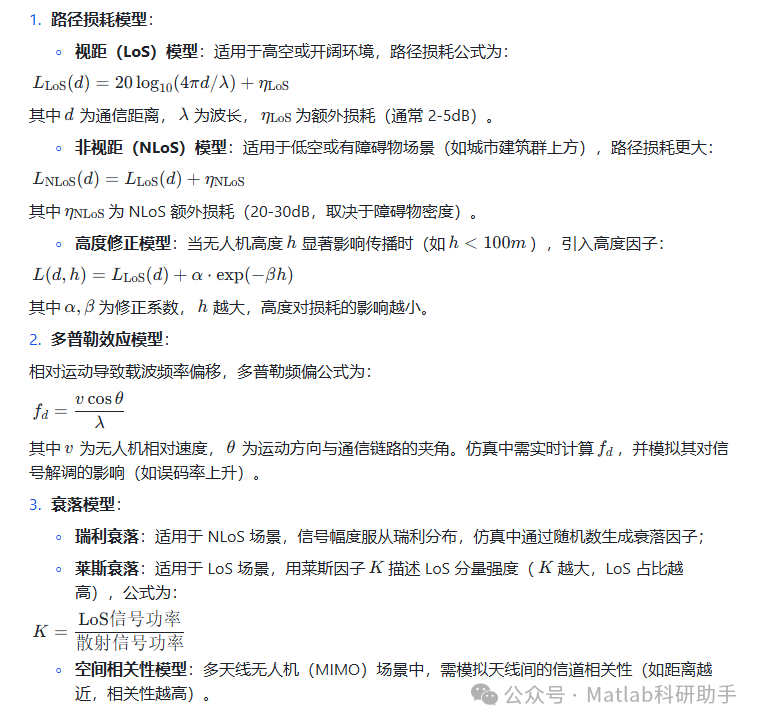

空中信道模型

信道模型是仿真的基础，需结合无人机飞行高度与环境特性选择或改进：

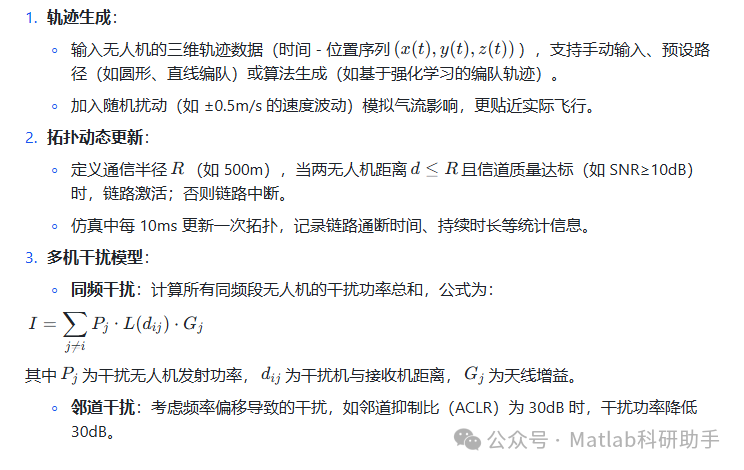

移动性与拓扑模型

通信协议仿真

仿真需集成物理层至应用层的协议栈，重点模拟以下协议：

物理层：

调制解调（如 BPSK、QPSK、16QAM），模拟不同调制方式在多普勒频偏下的误码率（BER）性能；

编码与交织（如卷积码、LDPC 码），评估纠错能力对丢包率的影响。

MAC 层：

竞争机制（如 CSMA/CA，用于 IEEE 802.11p）：模拟退避算法对信道接入延迟的影响；

调度机制（如 TDMA，用于编队内同步通信）：仿真时隙分配策略对吞吐量的提升。

网络层：

路由协议（如 AODV、OLSR）：模拟动态拓扑下的路由发现与维护过程，评估端到端时延；

中继策略：仿真多跳通信（如无人机 A→无人机 B→无人机 C）的性能，对比直接通信与中继的时延、能耗差异。

性能评估指标

基础通信指标：

吞吐量：单位时间传输的数据量（Mbps）；

端到端时延：数据从发送到接收的总时间（ms）；

丢包率：丢失数据包占总发送包的比例（%）；

信噪比（SNR）与误码率（BER）：反映信道质量。

任务关联指标：

数据传输完成率：如侦察图像的完整接收比例（需≥95%）；

控制指令响应时间：如编队转向指令的传输时延（需≤100ms）；

能耗效率：单位数据量的能耗（J/MB），评估通信对续航的影响。

稳定性指标：

链路抖动率：吞吐量的标准差与均值之比（需≤10%）；

切换成功率：多跳通信中路由切换的成功比例。

无人机空中通信仿真平台与实现流程

主流仿真平台各有侧重，需根据需求选择或二次开发，实现流程涵盖从场景搭建到结果分析的全流程。

主流仿真平台

NS-3（Network Simulator 3）：

优势：开源、模块化，支持自定义协议与信道模型，适合通信协议验证；

应用：模拟无人机编队的路由协议性能（如 OLSR 在动态拓扑下的时延）。

MATLAB/Simulink：

优势：内置通信工具箱（如 5G Toolbox），信道建模便捷，适合算法快速验证；

特色：可与 FlightGear 等飞行模拟器联动，实现通信 - 飞行联合仿真。

OPNET/ Riverbed Modeler：

优势：商业化平台，模型库丰富（如预定义的 802.11p 模块），适合大规模网络仿真（如 50 + 无人机编队）；

不足：收费且自定义开发难度较高。

SUMO+Veins：

优势：SUMO 生成移动轨迹，Veins 模拟通信，适合车 - 机、机 - 机协同场景；

应用：城市环境下无人机与地面车辆的通信仿真。

仿真实现流程

以 “无人机编队侦察通信” 场景为例，基于 NS-3 的实现流程：

场景定义：

无人机参数：5 架无人机，飞行高度 100m，速度 20m/s，通信半径 500m，发射功率 20dBm；

任务需求：编队以 “V” 型轨迹飞行，1 号机为指挥机，接收 2-5 号机的侦察数据（每帧 1MB，帧率 10fps）。

模型配置：

信道模型：采用 LoS 路径损耗 + 莱斯衰落（K=10），多普勒频偏实时计算；

协议栈：物理层 QPSK 调制，MAC 层 CSMA/CA，网络层 AODV 路由；

干扰设置：同频段存在 3 架外部无人机，模拟干扰。

仿真运行：

仿真时长 100s，每 1ms 记录一次关键数据（位置、SNR、吞吐量等）；

启动并行计算加速（如利用 4 核 CPU，将 5 架无人机分配至不同核心）。

结果输出：

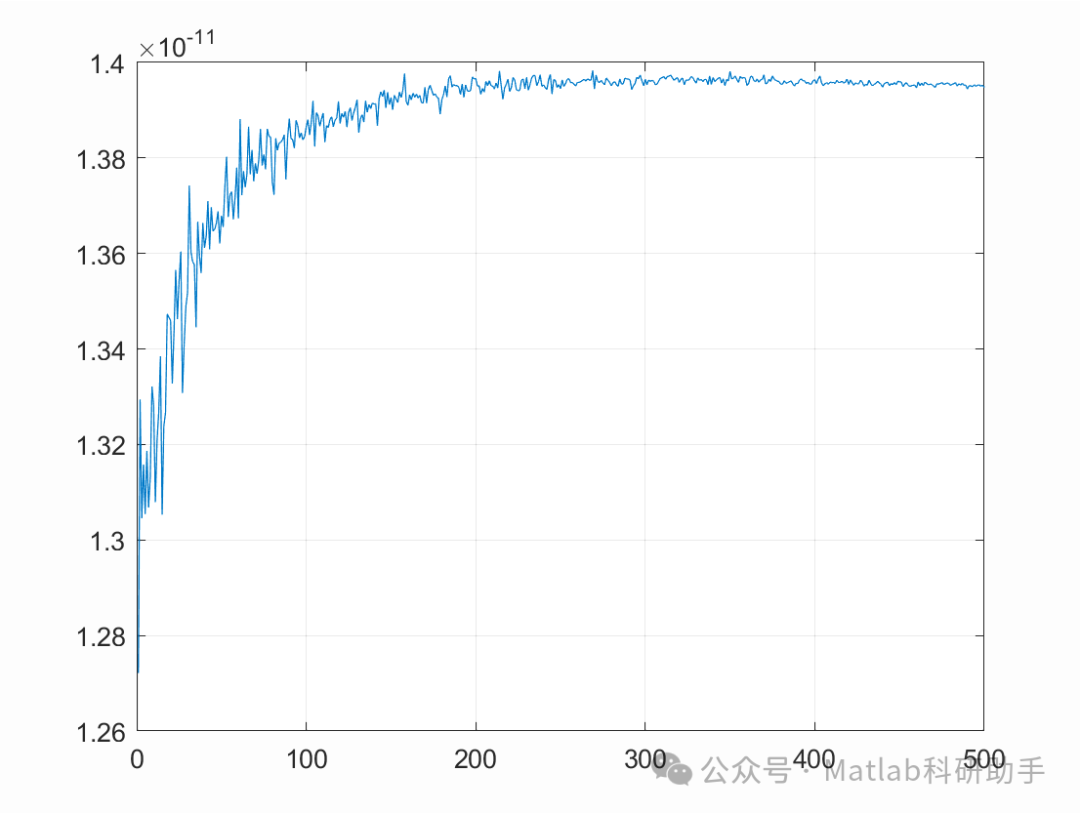

生成性能指标曲线（时间 - 吞吐量、时间 - 时延）；

输出拓扑动态图（链路激活 / 中断标记）、干扰功率分布热力图。

分析优化：

发现问题：3 号机因距离指挥机过远（450m），吞吐量波动大（5-15Mbps）；

优化建议：调整 3 号机轨迹，缩短至 300m，或提升发射功率至 23dBm。

仿真应用场景与典型案例

无人机空中通信仿真在多种场景中发挥关键作用，以下为典型应用案例与分析：

场景 1：编队协同侦察

需求：10 架无人机编队执行区域侦察，需将图像数据实时传回指挥机，要求平均吞吐量≥20Mbps，时延≤200ms。

仿真验证：

对比 TDMA 与 CSMA/CA 协议：

TDMA：时隙分配公平，吞吐量稳定在 25Mbps，时延 150ms，但拓扑变化时需重新同步；

CSMA/CA：轻负载时性能接近 TDMA，但重负载（8 架同时传输）时冲突率达 30%，吞吐量降至 12Mbps。

优化方案：采用 “静态时隙 + 动态调整” 的混合 MAC 协议，在保证稳定性的同时适应拓扑变化，最终满足需求。

场景 2：应急通信中继

需求：地震灾区 3 架无人机搭建临时中继网络，需覆盖 1km×1km 区域，确保任意两点通信中断率≤5%。

仿真验证：

初始轨迹：3 架无人机固定悬停（顶点形成等边三角形，边长 800m），边缘区域覆盖盲区；

优化轨迹：基于仿真结果调整至 “中心 1 架 + 边缘 2 架”，通信半径扩展至 600m，中断率降至 3%；

干扰抑制：启用跳频技术（5 个频段切换），抗干扰能力提升，在外部干扰下吞吐量保持≥10Mbps。

场景 3：多频段通信选择

需求：无人机群在复杂电磁环境中选择最优频段（2.4GHz vs 5.8GHz），平衡传输距离与抗干扰能力。

仿真对比：

2.4GHz：绕射能力强（NLoS 损耗低 5dB），但干扰密集（同频设备多），在城市环境中通信距离远但吞吐量低（平均 8Mbps）；

5.8GHz：干扰少，带宽大（支持更高调制方式），LoS 场景下吞吐量达 30Mbps，但 NLoS 损耗高，通信半径缩短 20%。

结论：动态切换频段（LoS 用 5.8GHz，NLoS 用 2.4GHz），综合性能最优。

挑战与未来发展方向

无人机空中通信仿真仍面临技术瓶颈，需结合实际需求持续突破：

核心挑战

信道模型精度与复杂度平衡：

问题：高精度模型（如射线追踪）计算量大，难以支持大规模编队仿真；简化模型可能引入显著误差。

解决方案：

分层建模：近场用射线追踪，远场用简化模型；

模型压缩：通过神经网络拟合复杂信道特性，将计算速度提升 10 倍。

硬件 - 软件协同仿真：

问题：纯软件仿真难以复现真实硬件特性（如射频模块非线性失真），与实际试飞结果存在偏差。

解决方案：

半实物仿真（HIL）：将真实通信模块接入仿真平台，硬件执行信号处理，软件模拟信道与干扰；

校准机制：用试飞数据修正仿真模型参数（如调整路径损耗系数），缩小仿真与实际的差距。

大规模异构网络仿真：

问题：当无人机数量超过 100 架或融入卫星、地面基站形成异构网络时，仿真效率急剧下降（耗时从分钟级增至小时级）。

解决方案：

分布式仿真：基于云计算平台（如 AWS、阿里云），将网络分割为子域并行计算；

动态精度调整：非关注区域降低仿真精度（如 100ms 更新一次），核心区域保持高精度（10ms 更新）。

未来方向

AI 驱动的智能仿真：

用强化学习优化仿真参数（如自动调整信道模型复杂度）；

生成式 AI（如 GAN）合成多样化场景数据（如极端天气信道样本），丰富仿真覆盖范围。

数字孪生融合：

构建无人机通信数字孪生体，实时映射物理世界的通信状态；

仿真结果直接用于物理系统参数优化（如动态调整发射功率），实现 “仿真 - 实物” 闭环。

安全与抗干扰仿真：

模拟恶意攻击场景（如欺骗攻击、DoS 攻击），评估通信协议的安全性；

开发抗干扰策略仿真模块（如自适应跳频、加密传输），量化防御效果。

结论

无人机空中通信仿真通过构建虚拟通信环境，为 U2U 技术研发提供了低成本、可重复的验证手段，其核心价值在于准确复现空中信道特性、动态拓扑与多机干扰，支持通信协议优化与性能评估。主流仿真平台（如 NS-3、MATLAB）通过二次开发可满足多数场景需求，但在大规模编队、硬件协同、高精度建模等方面仍需突破。未来，结合 AI 技术与数字孪生的智能仿真将成为趋势，推动无人机空中通信从 “理论验证” 迈向 “实战化应用”，为编队协同、应急通信等任务提供更可靠的技术支撑。
