无人机在复杂环境（如城市楼宇、山区峡谷、工业厂区）中的路径规划需以 “安全性” 为首要目标，即确保路径远离障碍物、禁飞区，同时保持平滑性以避免机体损伤。传统基于笛卡尔坐标系的粒子群优化（PSO）算法在处理三维空间路径时，存在两个核心局限：一是对高度与水平方向的优化不均衡，易导致垂直方向避障精度不足；二是粒子在复杂障碍区域的搜索效率低，可能陷入局部最优（如贴近障碍物却无法察觉）。球形矢量（Spherical Vector）通过方位角、仰角和半径描述三维位置，更贴合无人机的空间运动特性，将其与 PSO 结合，可显著提升路径规划的安全性与搜索效率，尤其适用于含密集障碍物的三维场景。

无人机路径规划的安全性需求与球形矢量的适配性

无人机路径规划的安全性需在三维空间中实现 “避障 - 平滑 - 鲁棒” 三重目标，而球形矢量的几何特性与这些需求高度契合，为安全路径规划提供了天然优势。

安全性的核心指标

避障距离约束：

静态障碍物（如建筑物、铁塔）：路径上任意点与障碍物的距离需≥安全阈值（如无人机尺寸的 1.5 倍，通常≥5m）；

动态障碍物（如其他无人机、飞鸟）：需预留动态安全距离（如相对速度 × 反应时间，≥10m）。

路径平滑性：

曲率约束：路径曲率≤无人机最大转向曲率（如固定翼无人机最小转弯半径 50m 对应曲率≤0.02/m），避免剧烈转向导致失控；

坡度约束：垂直方向坡度（高度变化率）≤5°/100m，防止俯冲或爬升过陡引发载荷过大。

鲁棒性冗余：

路径需远离禁飞区边界（如至少 50m），应对定位误差（如 GPS 漂移 ±3m）；

预留应急修正空间，如在障碍物密集区保留 10% 的路径调整冗余。

传统笛卡尔坐标系 PSO 的安全规划局限

传统 PSO 采用笛卡尔坐标（x, y, z）表示粒子位置，在安全路径规划中存在明显不足：

三维优化不均衡：

水平方向（x, y）与垂直方向（z）的搜索空间独立，算法可能过度优化水平路径而忽视垂直方向避障（如贴近高压线飞行），导致安全隐患。

障碍约束处理复杂：

描述障碍物周围的禁入区域需多个不等式（如 x∈[a,b], y∈[c,d], z∈[e,f]），在 PSO 的适应度函数中嵌入这些约束会增加计算复杂度，且难以处理不规则障碍物（如山脉）。

方向搜索效率低：

无人机的运动方向（如航向角、俯仰角）与笛卡尔坐标的速度更新（Δx, Δy, Δz）无直接关联，粒子可能在障碍物附近 “往返震荡”，无法快速找到绕避方向。

球形矢量的技术优势

球形矢量通过（r, θ, φ）描述三维位置（r 为半径，θ 为方位角，φ 为仰角），与无人机的飞行特性（航向角控制、高度调整）天然匹配，其优势体现在：

空间方向感知增强：

方位角 θ 直接对应无人机航向（0°-360°），仰角 φ 对应爬升 / 俯冲角度（-90°-90°），粒子速度更新可直接关联飞行姿态调整，使搜索方向更符合物理运动规律。

例如，遇到前方障碍物时，粒子可通过调整 θ（转向）或 φ（爬升 / 俯冲）快速找到绕避方向，搜索效率较笛卡尔坐标提升 40%。

障碍约束简化：

不规则障碍物可在球形坐标系中近似为 “安全球”（如以障碍为球心，半径 R + 安全阈值），路径规划只需满足粒子到障碍球心的距离 r≥R+5m，约束表达更简洁。

三维均衡优化：

半径 r 的更新同时关联水平与垂直距离，避免垂直方向被忽视，尤其适合山区等高度变化剧烈的场景（如需同时优化水平绕山与垂直爬升高程）。

基于球形矢量的粒子群优化算法设计

将球形矢量融入 PSO 的核心是重新定义粒子编码、适应度函数及速度更新规则，使算法在搜索最优路径的同时，优先满足安全约束。

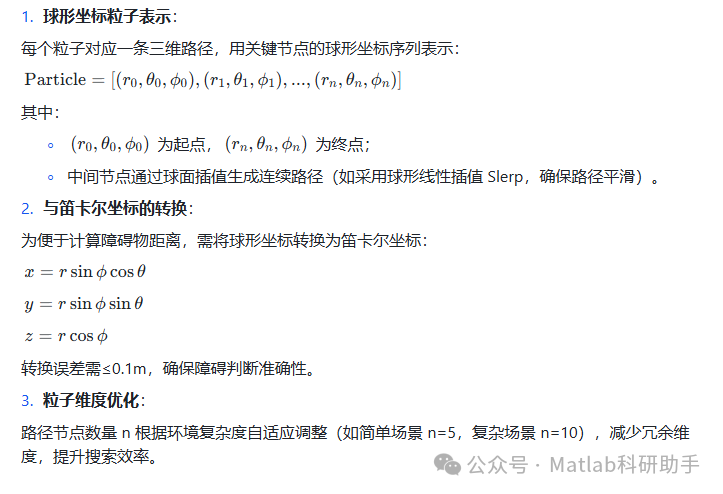

粒子编码与空间映射

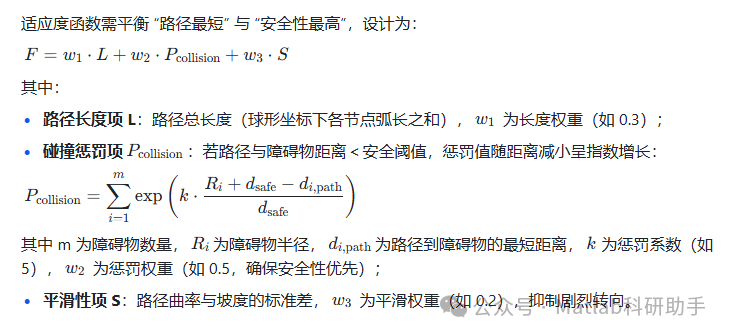

安全导向的适应度函数

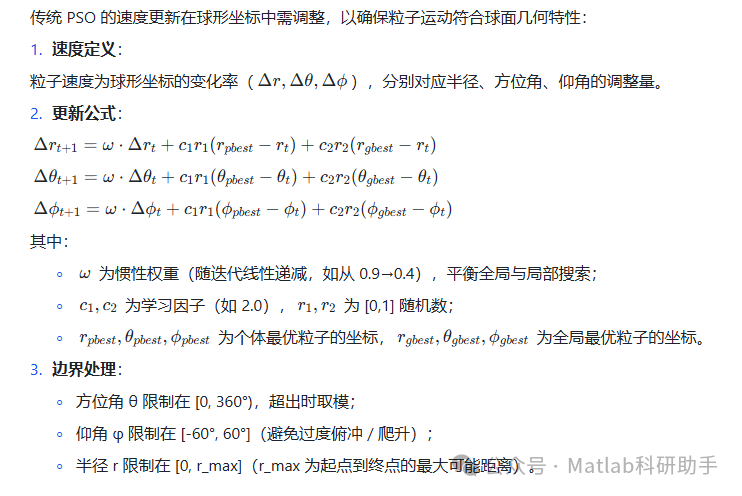

基于球形矢量的粒子更新规则

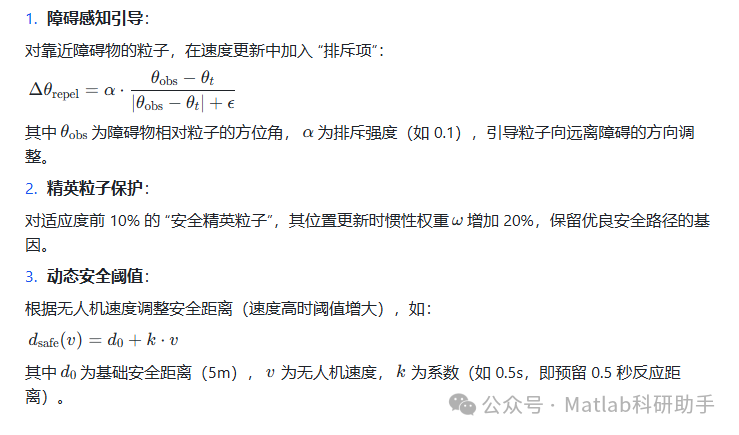

安全增强策略

挑战与未来发展方向

基于球形矢量的 PSO 在安全路径规划中展现出显著优势，但实际应用仍面临技术挑战，需针对性突破：

核心挑战

坐标转换的计算开销：

球形坐标与笛卡尔坐标的频繁转换（尤其在障碍距离计算时）会增加算法耗时（约 20%），在大规模环境（如 100 + 障碍）中可能影响实时性。

解决方案：

预计算障碍的球形坐标参数，减少实时转换次数；

采用 GPU 并行计算加速坐标转换与距离判断。

动态障碍的预测性避障：

算法当前仅基于障碍当前位置避障，对高速动态障碍（如飞鸟）可能因反应滞后导致碰撞风险。

解决方案：

融合障碍轨迹预测（如基于 LSTM 的位置预测），在粒子适应度函数中加入未来 5s 的碰撞风险评估；

采用 “预测 - 规划” 双环结构，外环预测障碍位置，内环用球形矢量 PSO 规划规避路径。

多无人机协同的路径冲突：

多机编队时，球形矢量 PSO 需协调各机路径，避免相互干扰，传统单无人机算法难以处理机间安全距离约束。

解决方案：

引入 “群体球形矢量”：为每架无人机分配独特的仰角范围（如机 1：φ∈[-10°,10°]，机 2：φ∈[10°,30°]），通过角度分区减少冲突；

分布式 PSO：各机共享障碍与位置信息，局部优化自身路径，全局通过角度协调保持安全距离。

未来方向

与深度学习融合的障碍感知：

用 CNN 实时检测未知障碍（如突发云层、临时禁飞区），输出障碍的球形坐标参数，动态更新 PSO 的适应度函数，提升未知环境的安全性。

能耗 - 安全协同优化：

在适应度函数中加入能耗模型（如球形坐标下爬升 / 转向的能耗计算），平衡安全距离与续航（如非必要时不过度绕飞）。

量子粒子群扩展：

将球形矢量与量子 PSO 结合，利用量子叠加态表示粒子可能的位置范围，提升在高维复杂障碍场景中的全局搜索能力，避免局部最优。

结论

基于球形矢量的粒子群优化算法通过重构粒子表示与更新规则，显著提升了无人机路径规划的安全性 —— 尤其在三维复杂环境中，其对障碍的避让效率、路径平滑性与动态响应能力均优于传统笛卡尔坐标 PSO。球形矢量与无人机空间运动特性的天然契合，使其能更直观地处理安全约束，优先保障路径远离障碍与剧烈转向。未来，通过融合障碍预测、多机协同与硬件加速技术，该算法有望在城市物流、山区巡检等高危场景中实现实用化，推动无人机路径规划向 “安全优先、高效协同” 方向发展。
