无人水下航行器（UUV）在海洋探索、资源开发、军事应用等领域扮演着日益重要的角色。精确的运动建模是UUV控制的基础。本文深入探讨了基于龙格-库塔法求解UUV六自由度运动方程，并详细阐述了速度、位移、艏向角、纵倾角的动力学建模过程。通过建立精确的数学模型，并采用龙格-库塔法进行数值求解，可以为UUV的控制算法设计、仿真分析以及实际应用提供可靠的理论基础和技术支持。本文旨在为相关领域的学者和工程师提供一份全面且深入的参考。

引言

无人水下航行器（UUV）是一种能够在水下自主或遥控执行任务的智能机器人。其在海洋科学、水下工程、国防安全等领域具有广泛的应用前景。UUV的运动控制是实现其有效执行任务的关键环节。一个精确的UUV运动模型是控制算法设计的基础。由于UUV的运动受到复杂水动力学、重力、浮力以及推进器推力等多种因素的影响，其运动特性呈现出高度的非线性、耦合性和时变性。因此，建立能够准确描述UUV运动规律的数学模型，并采用有效的数值求解方法至关重要。

UUV的运动一般用六个自由度来描述，即三个平移运动（沿x、y、z轴的运动）和三个旋转运动（绕x、y、z轴的旋转）。这六个自由度的运动之间存在复杂的耦合关系，给运动建模和控制带来挑战。常见的运动建模方法包括基于牛顿-欧拉方法的经典动力学建模和基于拉格朗日方法的能量建模。而龙格-库塔法作为一种高精度数值积分方法，可以有效地求解UUV的非线性运动方程，从而获得较为准确的运动轨迹。

本文将重点研究基于龙格-库塔法的UUV六自由度运动建模与数值求解，并详细探讨速度、位移、艏向角、纵倾角等关键运动参数的动力学特性。

UUV六自由度运动方程

UUV的运动可以看作刚体在水中的运动，其六自由度运动方程可以表示为以下形式：

1. 位置和姿态表示

位置向量: η₁ = [x, y, z]ᵀ 表示UUV在惯性坐标系中的位置坐标。
姿态向量: η₂ = [φ, θ, ψ]ᵀ 表示UUV的欧拉角，分别代表滚转角（φ）、纵倾角（θ）和艏向角（ψ）。

2. 速度表示

线速度向量: ν₁ = [u, v, w]ᵀ 表示UUV在体坐标系中的线速度分量。
角速度向量: ν₂ = [p, q, r]ᵀ 表示UUV在体坐标系中的角速度分量。

3. 动力学方程

UUV的动力学方程可以写成如下矩阵形式：

M ν̇ + C(ν) ν + D(ν) ν + g(η) = τ

其中：

M：惯性矩阵（包括刚体惯性矩阵和附加质量矩阵）。
C(ν)：科里奥利和向心力矩阵。
D(ν)：阻尼矩阵。
g(η)：恢复力（包括重力和浮力）。
τ：控制力矩和推进力。
ν̇：加速度向量。

具体而言，上述矩阵中的元素较为复杂，需要根据UUV的具体几何形状、质量分布以及水动力学特性进行计算或估计。这些矩阵往往是关于速度、位置和姿态的非线性函数，导致UUV的运动方程具有非线性、耦合的特性。

4. 运动学方程

UUV的运动学方程描述了速度与位置和姿态之间的关系，可以表示为：

η̇ = J(η) ν

其中：

η̇：位置和姿态的变化率。
J(η)：姿态转换矩阵，将体坐标系中的速度转换到惯性坐标系。

龙格-库塔法数值求解

由于UUV的运动方程是高度非线性的常微分方程组，通常难以得到解析解。因此，需要采用数值方法进行求解。龙格-库塔法是一种高精度、高阶的数值积分方法，广泛应用于求解常微分方程。本文采用四阶龙格-库塔法，其基本步骤如下：

设定初始条件: 确定UUV的初始位置、姿态、速度和角速度。
设定积分步长: 选择合适的积分步长h。
迭代计算: 根据四阶龙格-库塔法的公式，计算每一步的中间值和下一个时刻的运动状态。
循环迭代: 重复上述步骤，直至模拟时间结束。

四阶龙格-库塔法的一般形式如下：

k₁ = f(tₙ, yₙ)
k₂ = f(tₙ + h/2, yₙ + h/2 * k₁)
k₃ = f(tₙ + h/2, yₙ + h/2 * k₂)
k₄ = f(tₙ + h, yₙ + h * k₃)
yₙ₊₁ = yₙ + h/6 * (k₁ + 2 k₂ + 2 k₃ + k₄)

其中，f(t, y) 是UUV的运动方程，y 代表UUV的状态向量，包括位置、姿态、速度和角速度。

基于龙格-库塔法的UUV运动参数求解

将UUV的六自由度运动方程改写成适合使用龙格-库塔法求解的形式，可以得到：

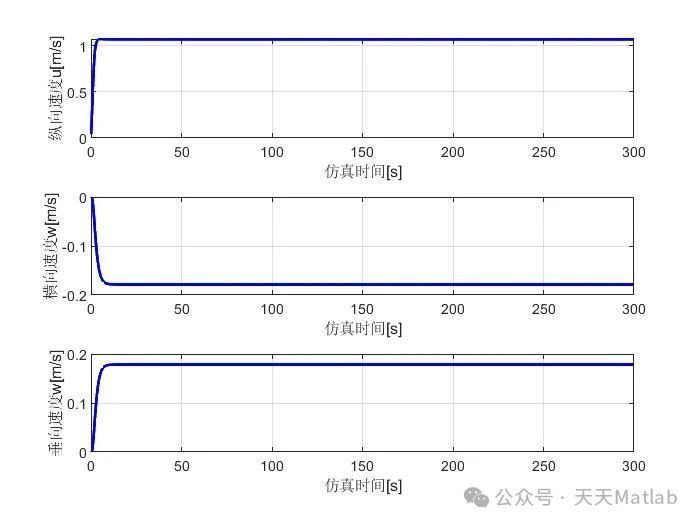

速度 (u, v, w, p, q, r): 通过解动力学方程获得， ν̇ = M⁻¹ [τ - C(ν) ν - D(ν) ν - g(η)] ，其中ν̇ 可以看作f(t,y)的一部分。

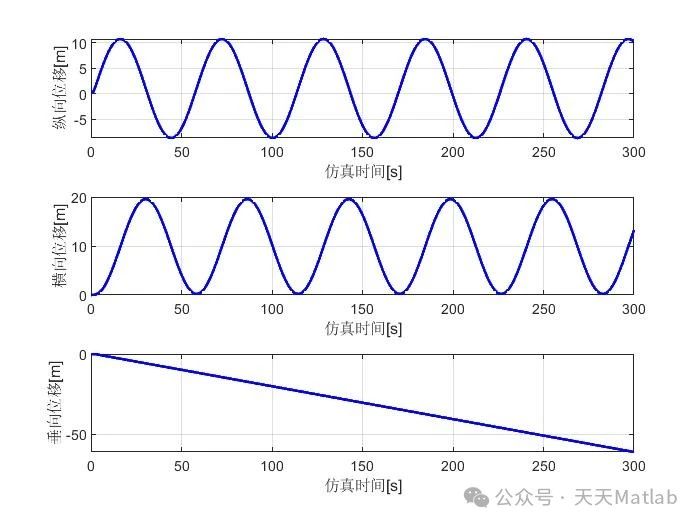

位置 (x, y, z): 通过解运动学方程获得，η̇₁ = J₁(η₂) ν₁ ，并进行积分，即ẋ = u cos(ψ)cos(θ)-v(cos(ψ)sin(θ)sin(φ)-sin(ψ)cos(φ))+w(cos(ψ)sin(θ)cos(φ)+sin(ψ)sin(φ));
ẏ = u sin(ψ)cos(θ)+v(sin(ψ)sin(θ)sin(φ)+cos(ψ)cos(φ))+w(sin(ψ)sin(θ)cos(φ)-cos(ψ)sin(φ));
ż = -u sin(θ) + v cos(θ)sin(φ) + w cos(θ)cos(φ)。
姿态 (φ, θ, ψ): 通过解运动学方程获得，η̇₂ = J₂(η₂) ν₂，并进行积分，即 φ̇ = p + q sin(φ) tan(θ) + r cos(φ) tan(θ); θ̇ = q cos(φ) - r sin(φ); ψ̇ = q sin(φ)/cos(θ)+ r cos(φ)/cos(θ)。

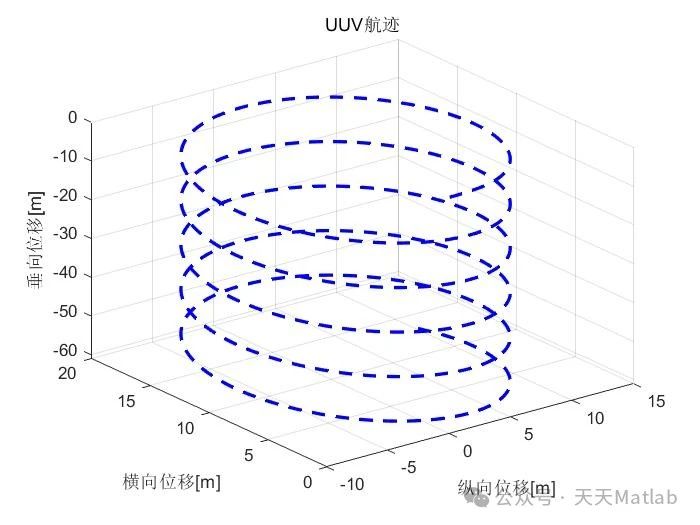

在每个龙格-库塔迭代步中，首先使用当前状态计算动力学方程得到加速度，然后根据运动学方程更新速度、位置和姿态，并将这些值作为下一个迭代步的输入。通过不断迭代，可以得到UUV在整个模拟时间内的运动轨迹。

结论与展望

本文详细探讨了基于龙格-库塔法的无人水下航行器六自由度运动建模与数值求解过程。通过建立精确的动力学和运动学方程，并采用四阶龙格-库塔法进行数值积分，可以有效地模拟UUV的运动轨迹，从而为UUV的控制算法设计和仿真分析提供重要的理论基础和技术支持。

然而，UUV的运动建模是一个复杂的问题，本文仍存在一些局限性。例如，本文假设了水动力参数是已知的，但在实际应用中，这些参数通常是难以精确测量的，需要通过实验或数值仿真进行估计。此外，本文未考虑海洋环境因素（如海流、波浪等）对UUV运动的影响，这些因素在实际应用中也是不可忽视的。
