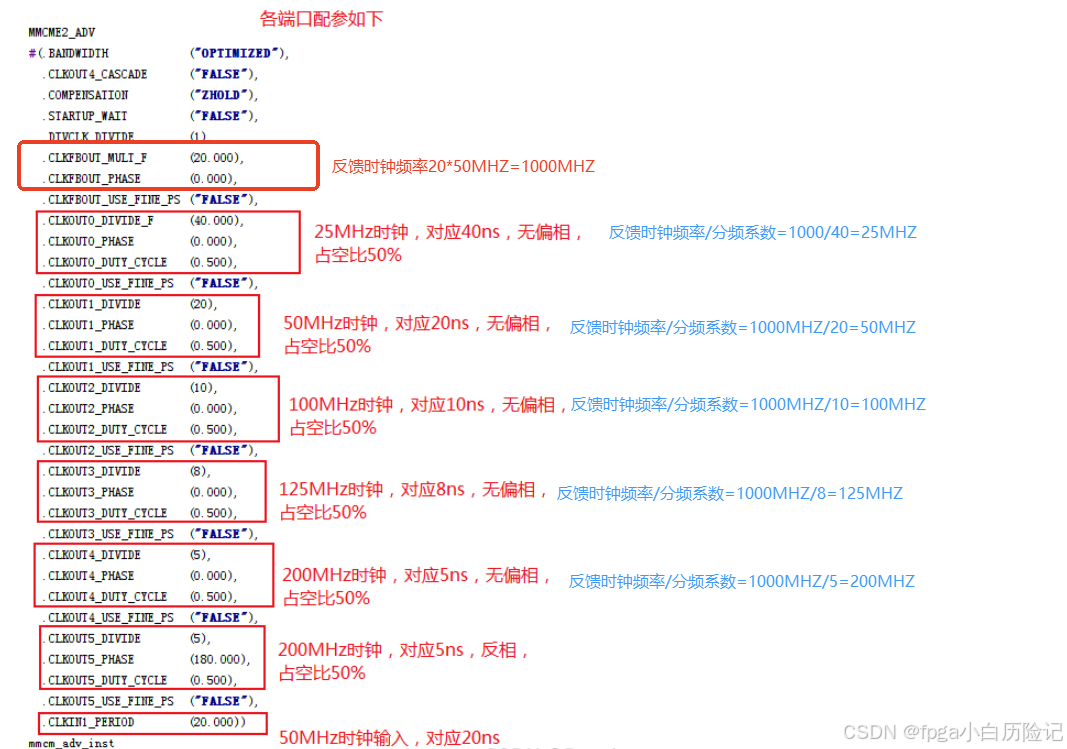

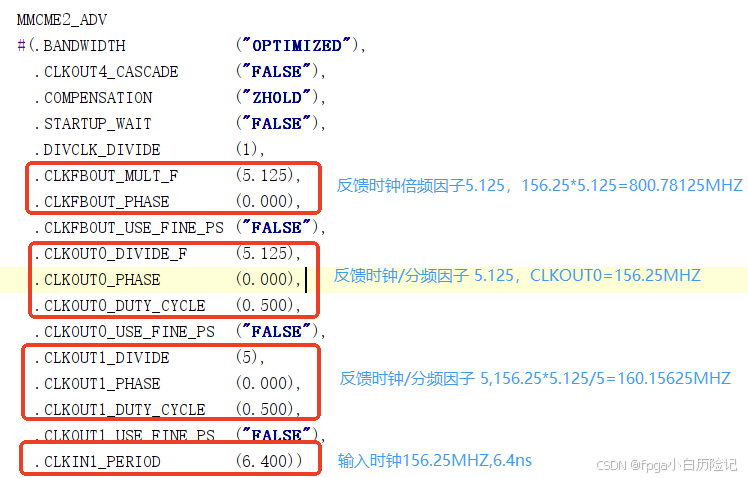

要配置mmcme2_adv原语的参数，需要了解以下几个关键参数：

CLKIN1_PERIOD：输入时钟的周期。根据输入时钟的频率，可以计算出周期。例如，如果输入时钟频率为100MHz，则CLKIN1_PERIOD为10ns。
CLKFBOUT_MULT_F：反馈时钟倍频因子。它决定了反馈时钟的频率相对于输入时钟的倍数。例如，如果CLKFBOUT_MULT_F设置为10，则反馈时钟的频率是输入时钟频率的10倍。
CLKFBOUT_PHASE：反馈时钟的相位偏移。它决定了反馈时钟相对于输入时钟的相位差。可以通过设置不同的相位值来实现时钟相位调整。
DIVCLK_DIVIDE：分频因子。它决定了输出时钟频率相对于反馈时钟的倍数。例如，如果DIVCLK_DIVIDE设置为2，则输出时钟频率是反馈时钟频率的一半。
CLKOUT0_DIVIDE_F：输出时钟0的分频因子。它决定了输出时钟0的频率相对于反馈时钟的倍数。
CLKOUT0_PHASE：输出时钟0的相位偏移。它决定了输出时钟0相对于反馈时钟的相位差
其他输出时钟的分频因子和相位偏移参数，如CLKOUT1_DIVIDE_F、CLKOUT1_PHASE等。
