本文探讨了Unity中URP（Universal Render Pipeline）的GPU实例化（GPU Instancing）与SRPBatcher的使用。GPU实例化允许高效地绘制大量相似物体，但会禁用SRPBatcher。当物体属性一致时，推荐使用SRPBatcher以优化渲染。文章提供了Shader代码示例，并建议根据项目需求权衡两者选择。关键词包括GPU Instancing、URP、SRPBatcher、性能优化。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

URP 中的内置 GPU Instancing 的使用，和 Built-in RP 之前的宏定义名字是一样的，而且功能也是一样的，所以：使用方法和 Built-in RP 中没任何却别

Shader

下面代码搜索查看：// jave.lin instancing 相关部分

// jave.lin 2021/10/18
// 测试 URP Instancing 的功能

Shader "Test/URPGPUInstancing"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color ("Color", Color) = (1, 1, 1, 1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
        Pass
        {
            HLSLPROGRAM
            #define FOG_LINEAR // 我们可以使用明文声明的方式来确定变体
            //#pragma multi_compile_fog // jave.lin fog 变体 keyword 需要，这里注释掉，不用这种方式
            #pragma multi_compile_instancing // jave.lin instancing 定义 INSTANCING_ON 变体开关
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" // jave.lin fog ComputFogFactor, MixFog 等，雾效相关的 API 在里面有
            #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/UnityInstancing.hlsl" // jave.lin instancing

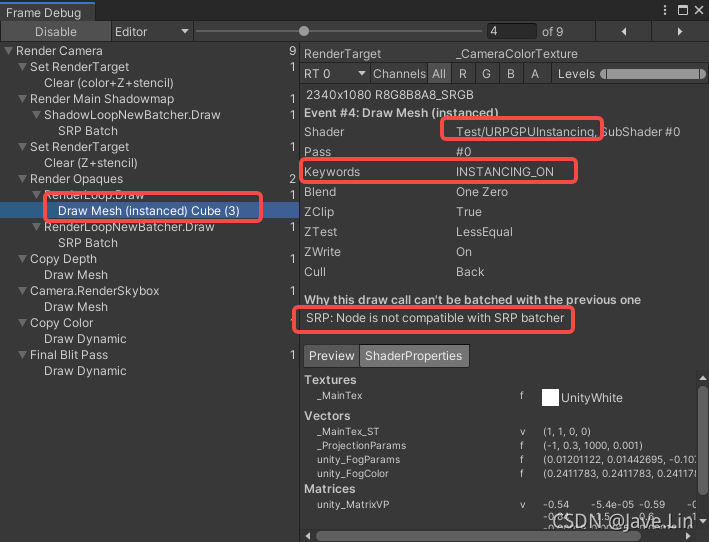

            CBUFFER_START(UnityPerMaterial) // SRP Batcher 用的 cbuffer，但是 instancing buffer 定义了的话，SRP Batcher 将不会合批来减少 SetPassCall
                float4 _MainTex_ST;
            CBUFFER_END

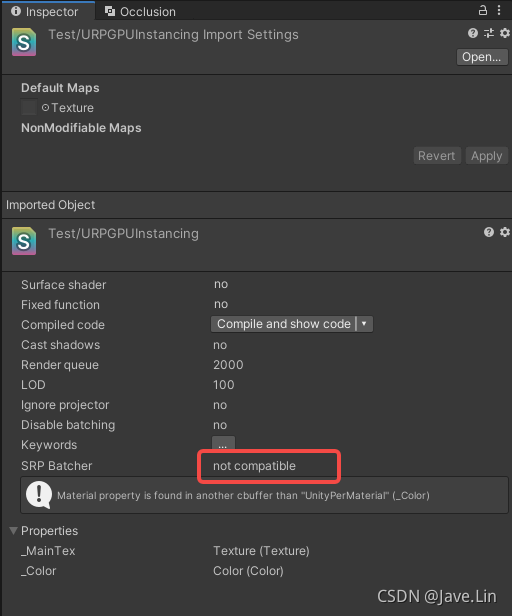

            UNITY_INSTANCING_BUFFER_START(Props) // jave.lin instancing 不能和 srp batcher 共存，如果要有定义 instancing 的 buffer 内容，shader inspector SRP Batcher 将显示 : not compatible
                UNITY_DEFINE_INSTANCED_PROP(half4, _Color) // jave.lin instancing 定义 PropsArray[N]._Color;
            UNITY_INSTANCING_BUFFER_END(Props) // jave.lin instancing 定义 PropsArray 中的属性

            #pragma vertex vert
            #pragma fragment frag
            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID // jave.lin instancing 定义 uint instanceID : SV_InstanceID;
            };
            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                UNITY_VERTEX_INPUT_INSTANCE_ID // jave.lin instancing 定义 uint instanceID : SV_InstanceID;
            };
            TEXTURE2D(_MainTex);
            SAMPLER(sampler_MainTex);
            v2f vert (appdata v)
            {
                v2f o = (v2f)0;
                UNITY_SETUP_INSTANCE_ID(v); // jave.lin instancing 设置 static uint unity_instanceID;
                UNITY_TRANSFER_INSTANCE_ID(v, o); // jave.lin instancing 给 v2f o 设置 uint instanceID : SV_InstanceID;

                o.vertex = TransformObjectToHClip(v.vertex.xyz);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                // jave.lin instancing 根据 instanceID 来取 _MainTex_ST 值，但是
                //half4 uv_scale_offset = UNITY_ACCESS_INSTANCED_PROP(Props, _MainTex_ST);xxx_ST 是 application 层封装了的黑箱处理，只能设置普通 uniform 值，而不是 cbuffer 中的数值，所以这里如果是从 instancing buffer 中去 _MainTex_ST 将会是去不到的
                //o.uv = uv_scale_offset.xy * o.uv + uv_scale_offset.zw;
                return o;
            }
            half4 frag(v2f i) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(i); // 设置 static uint unity_instanceID

                float csz = i.vertex.z * i.vertex.w; // jave.lin fog 因为 vs 阶段后 还有一个 vs post 会处理 vertex data 的 perspective dive 的透视除法，所以这里需要将除去的值重新还原到 clip space z
                real fogFactor = ComputeFogFactor(csz); // jave.lin fog 根据 clip space z 来计算 fog factor
                half4 tintCol = UNITY_ACCESS_INSTANCED_PROP(Props, _Color); // jave.lin instancing 根据 instanceID 来取 _Color 值
                half4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv) * tintCol;
                col.rgb = MixFog(col.rgb, fogFactor); // jave.lin fog 根据 fogFactor lerp 混合 src color & fog color
                return col;
            }
            ENDHLSL
        }
    }
}
