Timeline中，可以通过脚本扩展自定义的剪辑，轨道，混合轨道，Inspector属性显示器。

我这里参考了官方的 Default Playables的一个节点扩展方式，它也提供了一个辅助工具，非常方便，基本上我们只管处理轨道、混合轨道处理的逻辑就好了，其他的只需要鼠标点点点就可以创建好你想要的效果。

当然，如果辅助工具某些功能不满足你想要的，你也可以自己编辑脚本来扩展。

那下面我们就用这个辅助工具来创建自定义内容吧。

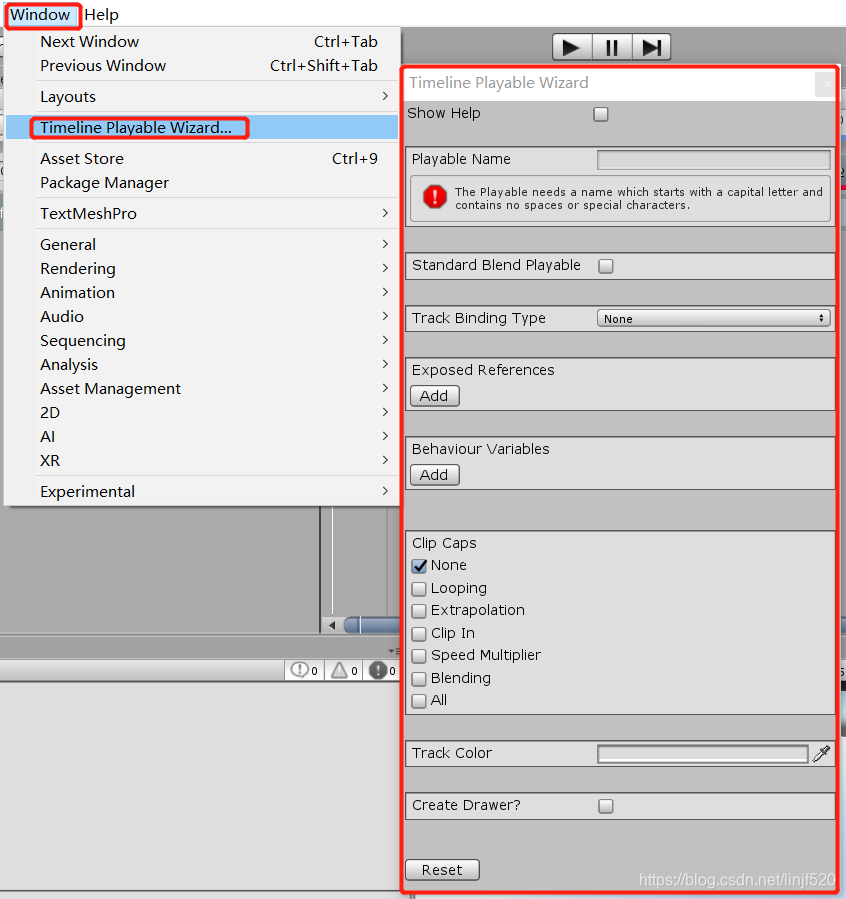

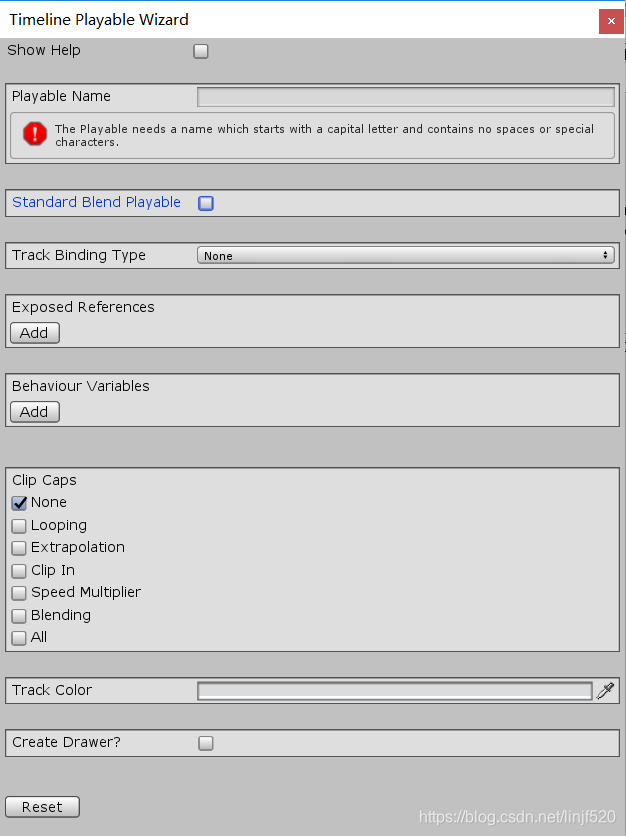

工具面板

首先打开辅助工具的向导面板
在这里插入图片描述

Playable Name

首先是我们的剪辑名字

如：TestingTRS_Scale
在这里插入图片描述

那么工具会帮助我们自动创建以下几个类：

XXXXBehaviour : PlayableBehaviour - 普通剪辑逻辑要处理的内容，逻辑也可以写到 混合剪辑逻辑
XXXXClip : PlayableAsset, ITimelineClipAsset - 剪辑资源要保存的数据内容
XXXXMixerBehaviour : PlayableBehaviour - 混合剪辑逻辑要处理的内容，对混合数据的收集，或是处理，其实也可以只在这里收集数据，然后传到 普通剪辑逻辑 里处理混合也是可以的。
XXXXTrack : TrackAsset - 轨道资源要处理的内容，主要让轨道在处理混合时，应该用哪些逻辑类来处理混合。
XXXXDrawer : PropertyDraw - 剪辑属性绘制器，主要处理在Timeline 的 Clips view中选中的剪辑，然后在Inspector窗口中显示的绘制内容。

这些类虽然是工具帮我们生成的。
但是我们也是可以自己手写的，只是用工具会更快而已，不用写太多的代码。

Standard Blend Playable

是否创建标准的可混合的Playable
选没选中，区别在于：

选中，Track Binding Type 可以选择：可实例化，并继承自 UnityEngine.Component 的所有类。
没选，Track Binding Type 可以选择：继承自 UnityEngine.Component 的所有类外，还可以选中GameObject，与null，的额外两种。

从代码中可以看出来：

        if (isStandardBlendPlayable) // 选中 Standard Blend Playable
        {
            oldIndex = m_ComponentBindingTypeIndex;

            m_ComponentBindingTypeIndex = EditorGUILayout.Popup (m_TrackBindingTypeContent, m_ComponentBindingTypeIndex, UsableType.GetGUIContentWithSortingArray (s_ComponentTypes)); // 使用的是集合：s_ComponentTypes
            trackBinding = s_ComponentTypes[m_ComponentBindingTypeIndex];

            EditorGUILayout.Space ();

            defaultValuesComponent = EditorGUILayout.ObjectField (m_DefaultValuesComponentContent, defaultValuesComponent, trackBinding.type, true) as Component;
        }
        else // 没选
        {
            m_TrackBindingTypeIndex = EditorGUILayout.Popup(m_TrackBindingTypeContent, m_TrackBindingTypeIndex, UsableType.GetGUIContentWithSortingArray(s_TrackBindingTypes)); // 使用的是集合：s_TrackBindingTypes
            trackBinding = s_TrackBindingTypes[m_TrackBindingTypeIndex];
        }

可以看到分别使用了不一样的TrackBindingType的集合而已，那再去看看这两个集合的收集区别

        Type[] componentTypes = AppDomain.CurrentDomain.GetAssemblies().SelectMany(a => a.GetTypes()).Where(t => typeof(Component).IsAssignableFrom(t)).Where (t => t.IsPublic).ToArray();

        List<UsableType> componentUsableTypesList = UsableType.GetUsableTypeArray(componentTypes).ToList();
        componentUsableTypesList.Sort();
        s_ComponentTypes = componentUsableTypesList.ToArray (); // Starndard Blend Playable == true是使用的TrackBindingType的集合

        UsableType gameObjectUsableType = new UsableType(typeof(GameObject));
        UsableType[] defaultUsableTypes = UsableType.GetUsableTypeArray(componentTypes, gameObjectUsableType);

        List<UsableType> exposedRefTypeList = defaultUsableTypes.ToList ();
        exposedRefTypeList.Sort();
        s_ExposedReferenceTypes = exposedRefTypeList.ToArray();

        UsableType noneType = new UsableType((Type)null);
        s_TrackBindingTypes = UsableType.AmalgamateUsableTypes(s_ExposedReferenceTypes, noneType); // Starndard Blend Playable == false是使用的TrackBindingType的集合
        // 所以我们可以看到，仅仅比s_ComponentTypes ，多了个：GameObject，与null类。

选中前的界面

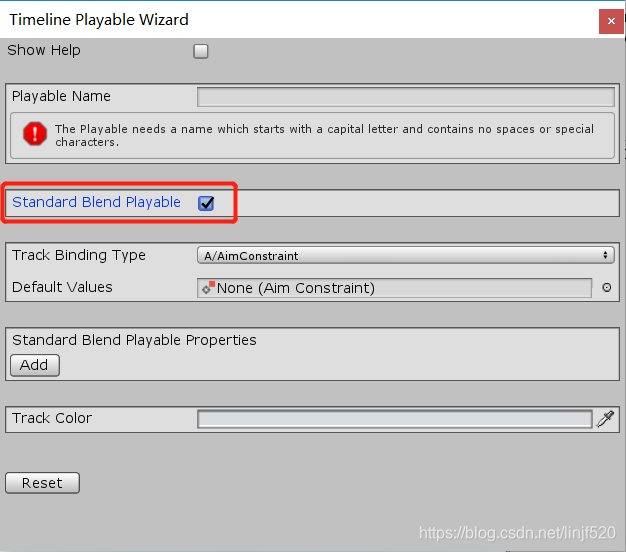

当你选中了 Standard Blend Playable后，你会发现界面精简了很多。
在这里插入图片描述

选中后的界面

在这里插入图片描述

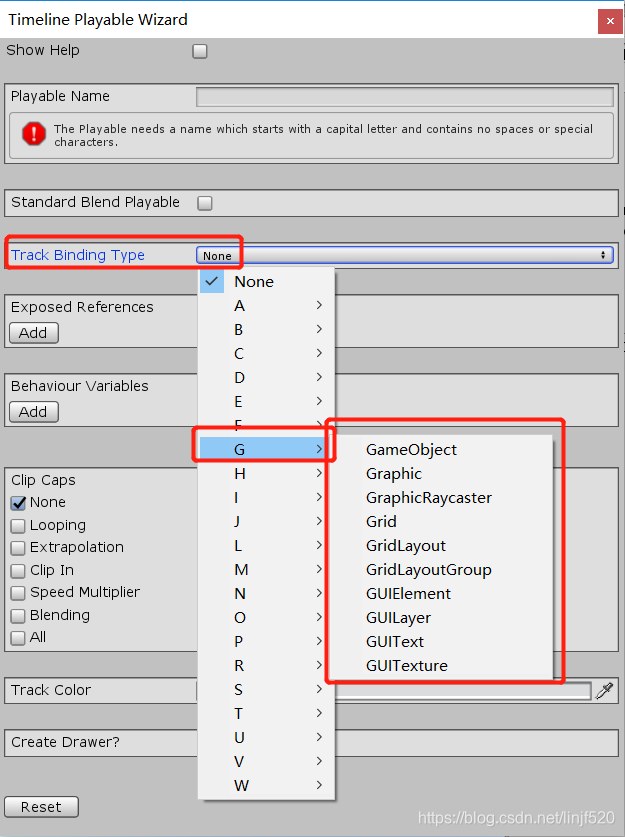

Track Binding Type

就是Track之接受处理的数据对象是什么类型的
在这里插入图片描述

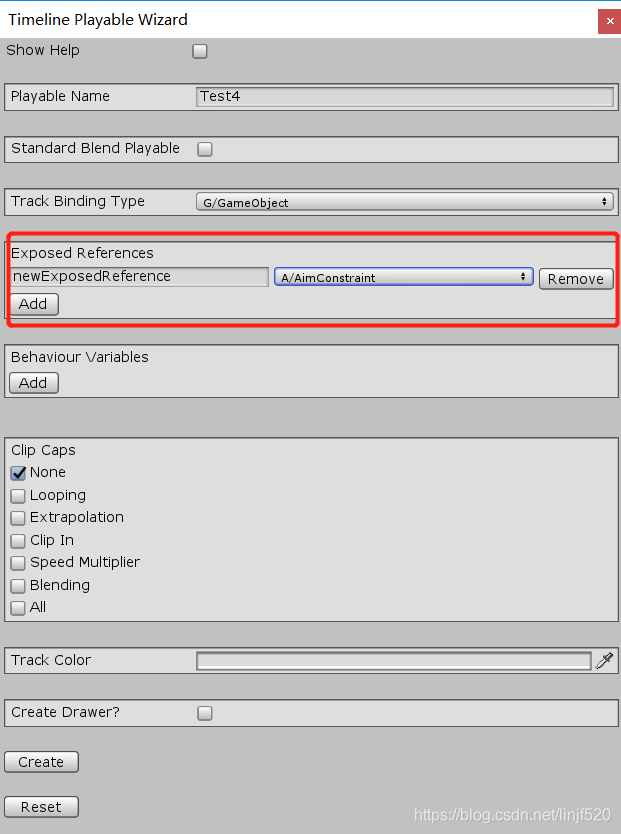

Exposed References

因为Timeline中的变量不能直接暴露应用的类型变量。
所以专门独立出来一项，添加引用类型的变量，以与值类型的分开。
如果Standard Blend Playable选中的话，Exposed References不显示，就是不提供设置。
点击’Add按钮’，出现新的一个变量栏，然后你可以对变量默认的名字：newBehaviourVariable，重命名成你想要的，右边还有变量的类型选择。
点击’Remove按钮’，可删除对应的变量。
在这里插入图片描述

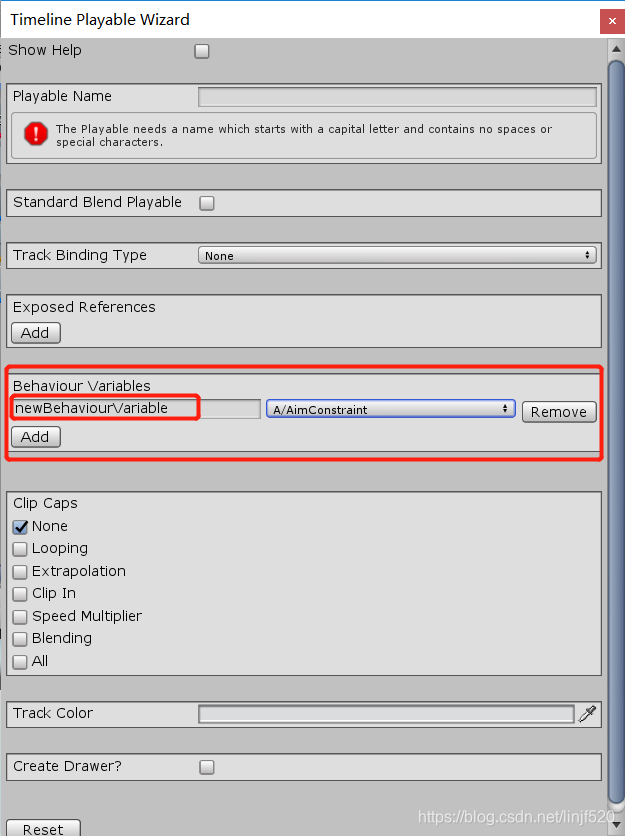

Behaviour Variables

行为逻辑类的变量

如果Standard Blend Playable选中的话，就叫：Standard Blend Playable Properties，叫法不一致而已。
点击’Add按钮’，出现新的一个变量栏，然后你可以对变量默认的名字：newBehaviourVariable，重命名成你想要的，右边还有变量的类型选择。
点击’Remove按钮’，可删除对应的变量。
在这里插入图片描述

Clip Caps

可理解为：剪辑的内置功能开始选项。

开启的功能，在Inspector中会显示一些该剪辑通用的属性项。

再脚本中定义如下：

public enum ClipCaps
{
	All = -1,
	None = 0,
	Looping = 1,
	Extrapolation = 2,
	ClipIn = 4,
	SpeedMultiplier = 8,
	Blending = 16
}

ClipCaps的枚举简介

All 就是开始所有内置的剪辑功能。
None 啥都不开启，只有 Clip Timing属性的Start,End,Duration可调整
Looping 描述说的是，可以对剪辑内的可以循环播放，只要剪辑还处于播放中的话（目前这个没看到有什么用）
Extrapolation 开启，并显示对剪辑编辑Clip Extrapolation的设置，可以对空白内容的外插模拟数据
Clip In 开启，并提供可对剪辑的裁剪设置，一般Animation Clip才有用。自定义脚本我决定没啥用。
SpeedMultiplier 开启，对剪辑的内容加速播放。一般Animation Clip才有用。
Blending 开启后，可以对空白内容与剪辑内容的混合过渡处理。

Track Color

轨道的颜色

在这里插入图片描述

如果调整为红色，那么Timeline中的轨道左侧红色条，与剪辑下面的红色条，就是Track Color。
在这里插入图片描述

Create Drawer?

是否创建剪辑的Inspector属性绘制器

如下图的红色框中的，就是选中 Create Drawer后的结果。

在这里插入图片描述

选中 Create Drawer，对应编辑器代码：

using UnityEditor;
using UnityEngine;

[CustomPropertyDrawer(typeof(TestingTRS_ScaleBehaviour))]
public class TestingTRS_ScaleDrawer : PropertyDrawer
{
    public override float GetPropertyHeight (SerializedProperty property, GUIContent label)
    {
        int fieldCount = 3;
        return fieldCount * EditorGUIUtility.singleLineHeight;
    }

    public override void OnGUI (Rect position, SerializedProperty property, GUIContent label)
    {
        SerializedProperty scaleXProp = property.FindPropertyRelative("scaleX");
        SerializedProperty scaleYProp = property.FindPropertyRelative("scaleY");
        SerializedProperty scaleZProp = property.FindPropertyRelative("scaleZ");

        Rect singleFieldRect = new Rect(position.x, position.y, position.width, EditorGUIUtility.singleLineHeight);
        EditorGUI.PropertyField(singleFieldRect, scaleXProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleYProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleZProp);
    }
}

没选 Create Drawer，对应编辑器代码：

using UnityEditor;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.UI;

[CustomPropertyDrawer(typeof(TestingTRS_ScaleDrawer))]
public class TestingTRS_ScaleDrawer : PropertyDrawer
{
    public override float GetPropertyHeight (SerializedProperty property, GUIContent label)
    {
        int fieldCount = 0;
        return fieldCount * EditorGUIUtility.singleLineHeight;
    }

    public override void OnGUI (Rect position, SerializedProperty property, GUIContent label)
    {

        Rect singleFieldRect = new Rect(position.x, position.y, position.width, EditorGUIUtility.singleLineHeight);
    }
}

面板里的基本介绍得差不多了

下面说说，主要扩展混合剪辑的代码
介绍说明我都写注释里吧

主要看：// === add start ===与// === add end ===之间的内容，其他都是生成的代码。

using System;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

public class TestingTRS_ScaleMixerBehaviour : PlayableBehaviour
{
    // === add start ===
    // 一些辅助变量
    private bool firstFrae = false;             // 是否处理过第一帧的逻辑
    private Vector3 srcScale = Vector3.one;     // 轨道处理前的原始缩放值
    private Transform trackBinding;             // 这个就是我嗯Track Binding Type指定的类型变量
    // === add end ===

    // NOTE: This function is called at runtime and edit time.  Keep that in mind when setting the values of properties.
    public override void ProcessFrame(Playable playable, FrameData info, object playerData)
    {
        trackBinding = playerData as Transform;

        if (!trackBinding)
            return;

        // === add start ===
        if (!firstFrae) // 没有处理过第一帧
        {
            firstFrae = true; // 处理过了，将标识打上
            srcScale = trackBinding.localScale; // 记录轨道处理前的数据
        }
        // === add end ===

        int inputCount = playable.GetInputCount ();

        // === add start ===
        float totalWeight = 0;          // 总的混合权重
        float blendX = 0;               // scaleX的混合值
        float blendY = 0;               // scaleY的混合值
        float blendZ = 0;               // scaleZ的混合值
        // === add end ===

        for (int i = 0; i < inputCount; i++)
        {
            float inputWeight = playable.GetInputWeight(i);
            ScriptPlayable<TestingTRS_ScaleBehaviour> inputPlayable = (ScriptPlayable<TestingTRS_ScaleBehaviour>)playable.GetInput(i);
            TestingTRS_ScaleBehaviour input = inputPlayable.GetBehaviour ();
            // Use the above variables to process each frame of this playable.
            // === add start ===
            totalWeight += inputWeight;                 // 累加混合权重
            blendX += inputWeight * input.scaleX;       // 根据权重值，将每一个剪辑的值都以混合权重值来做插值
            blendY += inputWeight * input.scaleY;
            blendZ += inputWeight * input.scaleZ;
            // === add end ===
        }

        // === add start ===
        trackBinding.localScale = new Vector3(blendX, blendY, blendZ);  // 将混合后的权重设置到binding数据中
        // === add end ===
    }
    // === add start ===
    public override void OnPlayableDestroy(Playable playable)           // 在剪辑销毁时恢复之前的缩放值
    {
        if (trackBinding != null && firstFrae)
        {
            firstFrae = false;
            trackBinding.localScale = srcScale;
        }
    }
    // === add end ===
}

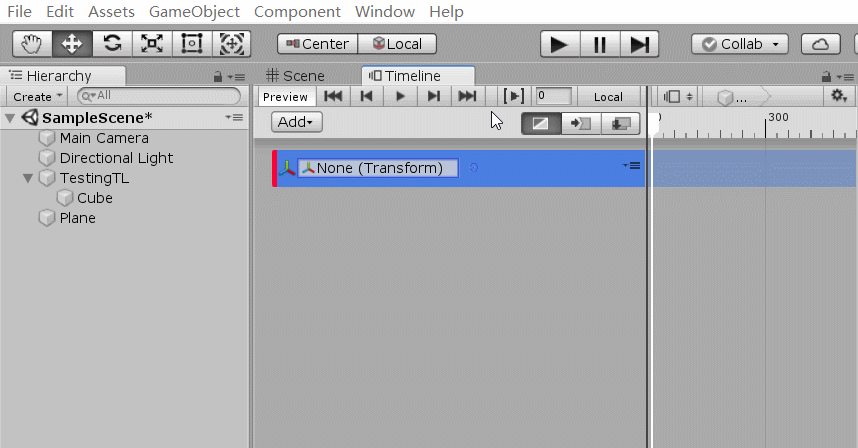

创建Timeline，并运行效果

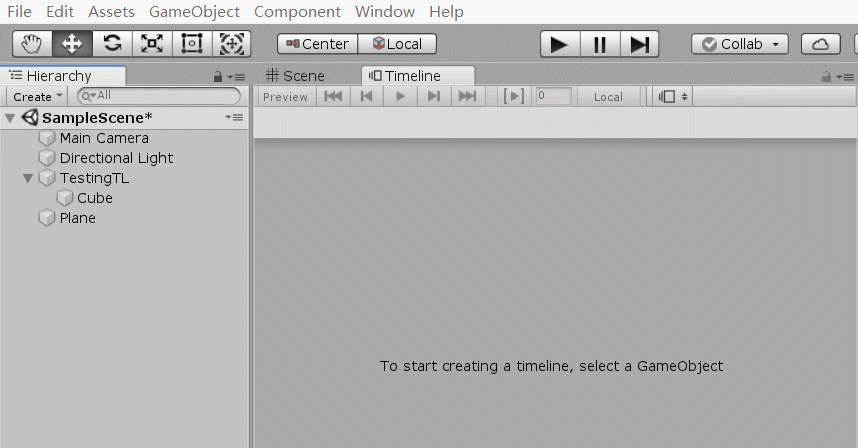

创建Timeline

选中TestTL对象，点击Timeline窗口中的Create按钮
在这里插入图片描述

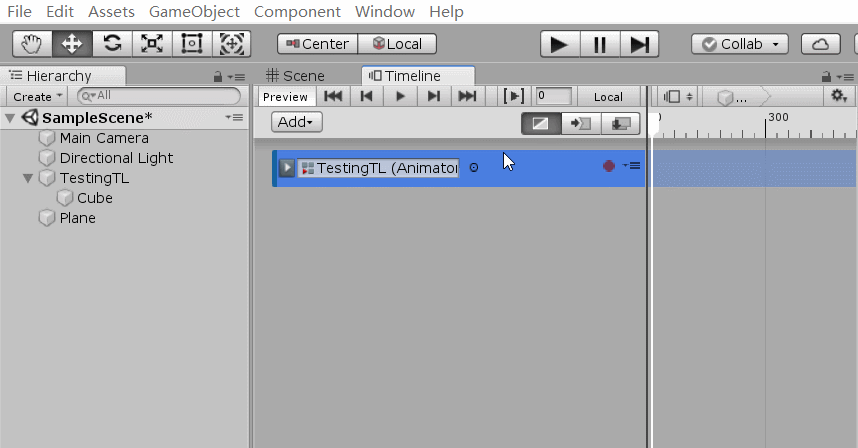

添加轨道

先删除不必要的默认添加的：Animation轨道
再添加我们刚刚新创建的TestingTRS_Scale轨道

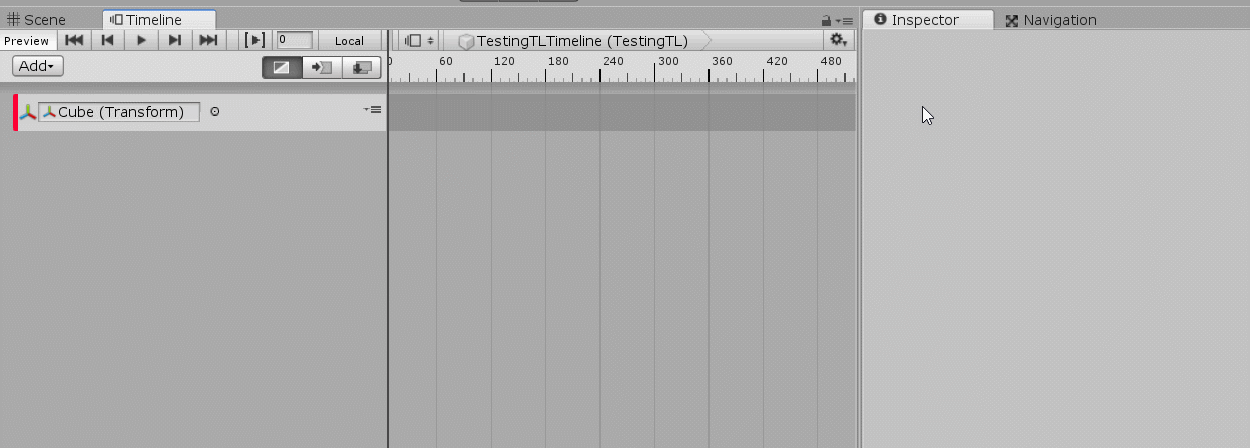

设置Track Binding Data

设置轨道Binding的数据对象
因为我们的TestTRS_Scale接受的是Transform对象，Cube上有，我们就将它拖拽到轨道绑定的数据对象上吧。

添加TestTRS_Scale剪辑，并设置剪辑数据

我们添加了剪辑
并对剪辑存储的数scaleX,scaleY,scaleZ都设置为2
并对剪辑的名字设置为：2,2,2就是代表scaleX,Y,Z都是2，方便Timeline上的剪辑维护

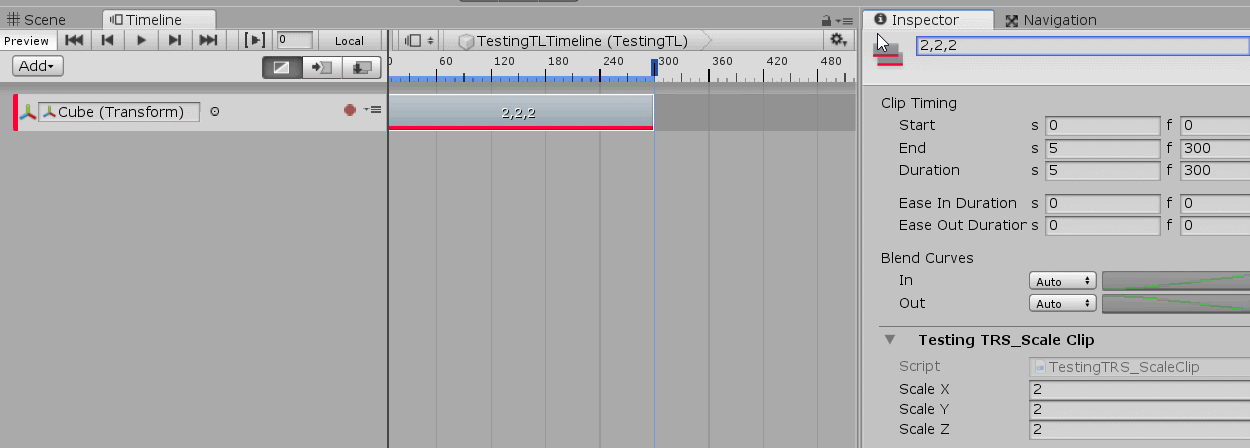

在这里插入图片描述

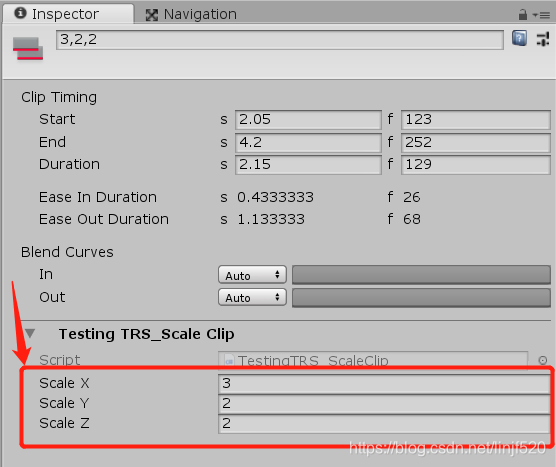

复制多几个剪辑，再调整数据

Ctrl+D，或是Ctrl+C,V，来复制剪辑
调整剪辑的scaleX数据
调整剪辑的显示名字，方便维护

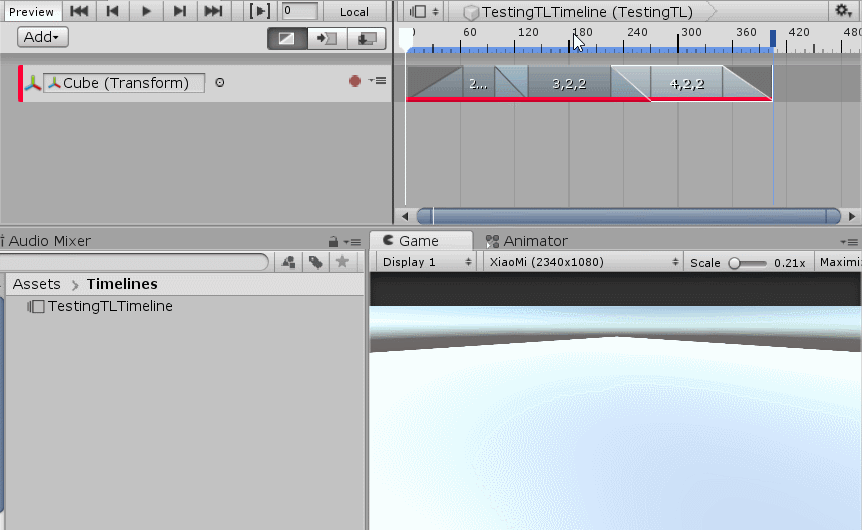

先看看运行效果，很生硬的设置缩放值，后面添加混合会平滑很多
在这里插入图片描述

处理混合剪辑

手动调整Clip Timing中的 Ease In Duration，Ease Out Duration分别可以调整剪辑对空白内容的插值过渡
在Clip Edit Mode为Mix时，调整剪辑之间的位置，让他们有重叠位置，就可以混合了（当然脚本首先要支持MixerBehaviour）

混合的说明我之前翻译过一篇官方手册教程，可以看看：Unity - Timeline 之 Blending clips（混合剪辑）
在这里插入图片描述

再运行看看混合效果
在这里插入图片描述

Code

TestingTRS_ScaleBehaviour.cs

using System;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

[Serializable]
public class TestingTRS_ScaleBehaviour : PlayableBehaviour
{
    public float scaleX;
    public float scaleY;
    public float scaleZ;
}

TestingTRS_ScaleClip.cs

using System;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

[Serializable]
public class TestingTRS_ScaleClip : PlayableAsset, ITimelineClipAsset
{
    public TestingTRS_ScaleBehaviour template = new TestingTRS_ScaleBehaviour ();

    public ClipCaps clipCaps
    {
        get { return ClipCaps.Blending; }
    }

    public override Playable CreatePlayable (PlayableGraph graph, GameObject owner)
    {
        return ScriptPlayable<TestingTRS_ScaleBehaviour>.Create (graph, template);
    }
}

TestingTRS_ScaleMixerBehaviour.cs

using System;
using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

public class TestingTRS_ScaleMixerBehaviour : PlayableBehaviour
{
    // === add start ===
    // 一些辅助变量
    private bool firstFrae = false;             // 是否处理过第一帧的逻辑
    private Vector3 srcScale = Vector3.one;     // 轨道处理前的原始缩放值
    private Transform trackBinding;             // 这个就是我嗯Track Binding Type指定的类型变量
    // === add end ===

    // NOTE: This function is called at runtime and edit time.  Keep that in mind when setting the values of properties.
    public override void ProcessFrame(Playable playable, FrameData info, object playerData)
    {
        trackBinding = playerData as Transform;

        if (!trackBinding)
            return;

        // === add start ===
        if (!firstFrae) // 没有处理过第一帧
        {
            firstFrae = true; // 处理过了，将标识打上
            srcScale = trackBinding.localScale; // 记录轨道处理前的数据
        }
        // === add end ===

        int inputCount = playable.GetInputCount ();

        // === add start ===
        float totalWeight = 0;          // 总的混合权重
        float blendX = 0;               // scaleX的混合值
        float blendY = 0;               // scaleY的混合值
        float blendZ = 0;               // scaleZ的混合值
        // === add end ===

        for (int i = 0; i < inputCount; i++)
        {
            float inputWeight = playable.GetInputWeight(i);
            ScriptPlayable<TestingTRS_ScaleBehaviour> inputPlayable = (ScriptPlayable<TestingTRS_ScaleBehaviour>)playable.GetInput(i);
            TestingTRS_ScaleBehaviour input = inputPlayable.GetBehaviour ();
            // Use the above variables to process each frame of this playable.
            // === add start ===
            totalWeight += inputWeight;                 // 累加混合权重
            blendX += inputWeight * input.scaleX;       // 根据权重值，将每一个剪辑的值都以混合权重值来做插值
            blendY += inputWeight * input.scaleY;
            blendZ += inputWeight * input.scaleZ;
            // === add end ===
        }

        // === add start ===
        trackBinding.localScale = new Vector3(blendX, blendY, blendZ);  // 将混合后的权重设置到binding数据中
        // === add end ===
    }
    // === add start ===
    public override void OnPlayableDestroy(Playable playable)           // 在剪辑销毁时恢复之前的缩放值
    {
        if (trackBinding != null && firstFrae)
        {
            firstFrae = false;
            trackBinding.localScale = srcScale;
        }
    }
    // === add end ===
}

TestingTRS_ScaleTrack.cs

using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

[TrackColor(1f, 0f, 0.2057924f)]
[TrackClipType(typeof(TestingTRS_ScaleClip))]
[TrackBindingType(typeof(Transform))]
public class TestingTRS_ScaleTrack : TrackAsset
{
    public override Playable CreateTrackMixer(PlayableGraph graph, GameObject go, int inputCount)
    {
        return ScriptPlayable<TestingTRS_ScaleMixerBehaviour>.Create (graph, inputCount);
    }
}

TestingTRS_ScaleDrawer.cs（Editor文件夹下）

using UnityEditor;
using UnityEngine;

[CustomPropertyDrawer(typeof(TestingTRS_ScaleBehaviour))]
public class TestingTRS_ScaleDrawer : PropertyDrawer
{
    public override float GetPropertyHeight (SerializedProperty property, GUIContent label)
    {
        int fieldCount = 3;
        return fieldCount * EditorGUIUtility.singleLineHeight;
    }

    public override void OnGUI (Rect position, SerializedProperty property, GUIContent label)
    {
        SerializedProperty scaleXProp = property.FindPropertyRelative("scaleX");
        SerializedProperty scaleYProp = property.FindPropertyRelative("scaleY");
        SerializedProperty scaleZProp = property.FindPropertyRelative("scaleZ");

        Rect singleFieldRect = new Rect(position.x, position.y, position.width, EditorGUIUtility.singleLineHeight);
        EditorGUI.PropertyField(singleFieldRect, scaleXProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleYProp);

        singleFieldRect.y += EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(singleFieldRect, scaleZProp);
    }
}

References

Unity - Timeline 知识汇总
