Ansys Maxwell电磁仿真技术：精通变压器、电感及电容器的高效建模与分析

原创于 2025-12-19 18:00:00 发布 · 183 阅读

CC 4.0 BY-SA版权

文章标签：

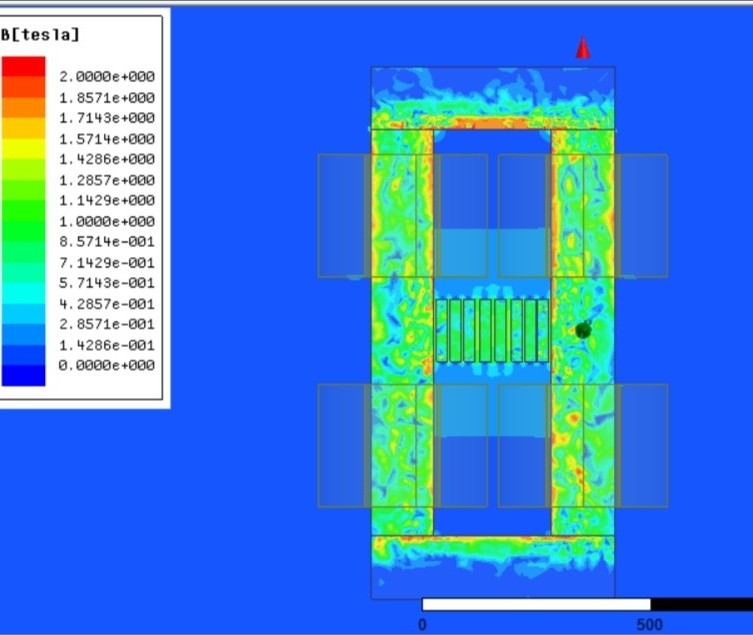

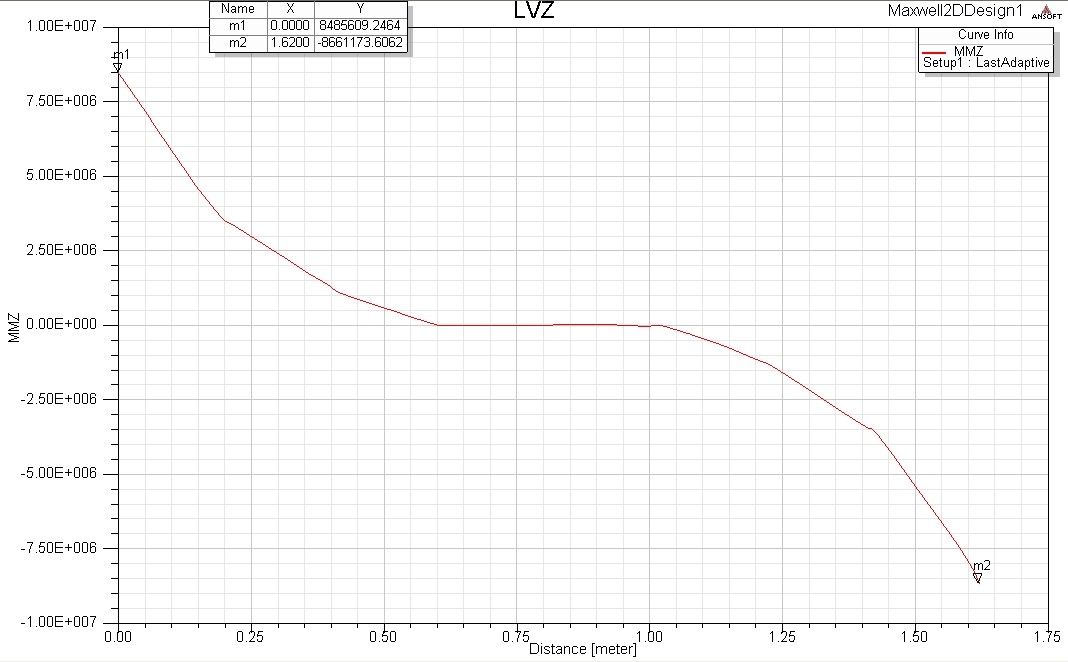

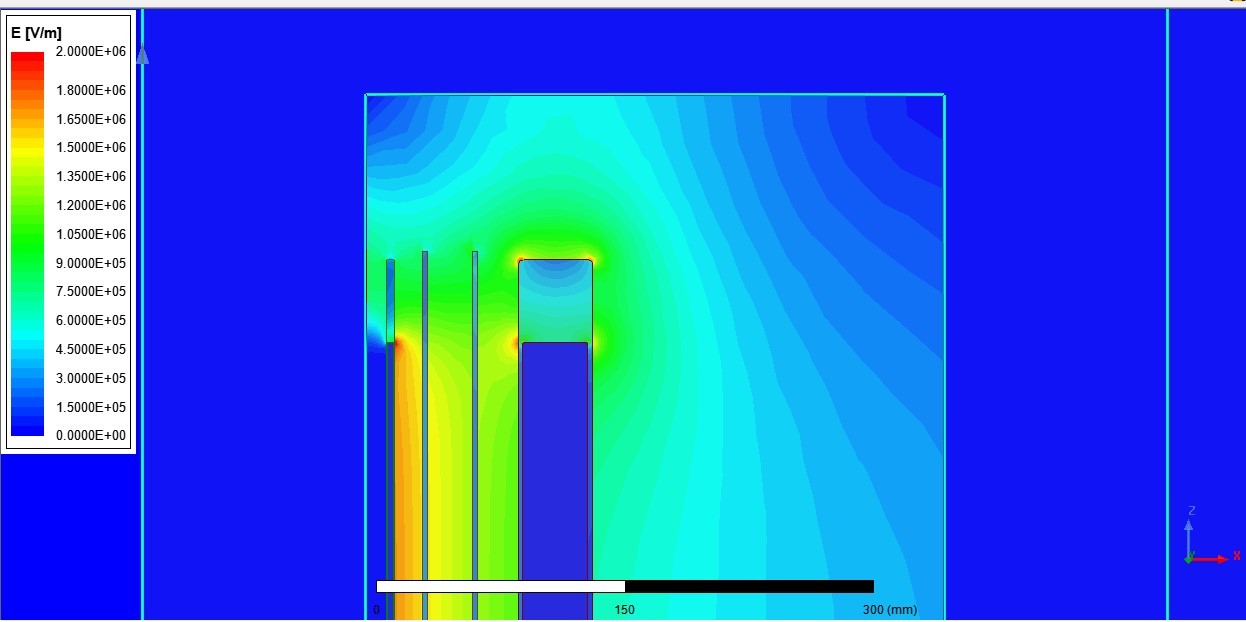

Ansys maxwell 电磁仿真精通变压器，电感，电容器maxwell仿真技术。可仿真内容主要如下: 各类工频和高频变压器，电感，电容器ansys静磁场，涡流场，瞬态场 maxwell, 和simplorer 联合仿真仿真内容如下: 1. 3D参数化建模 2. 电感，漏感，电容和寄生参数分析 3. 漏磁场分布，磁场强度，电场强度分布，电动力分布 4. 铁心损耗，线圈损耗，涡流损耗等分布 5. 变压器在各种电路系统中的影响分析； 6.ansys 软件下载及安装指导 7. Maxwell仿真参数化模块封装

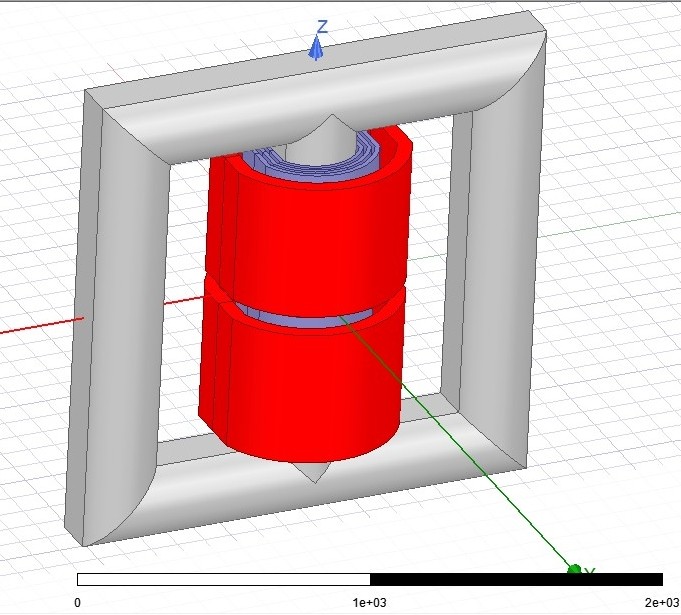

在电力电子和电磁设备设计中，Ansys Maxwell就像一把万能钥匙。最近帮客户调试高频变压器时，三维参数化建模功能直接让设计迭代效率提升200%——举个真实案例：某光伏逆变器的平面变压器项目，用Maxwell脚本批量修改线径和层间距参数，半小时就完成了传统软件需要两天的手动调整。

先看这段VBScript参数化建模代码：

Set oDefinitionManager = oProject.GetDefinitionManager()
oDefinitionManager.AddVariable "CoilWidth", 2.5, "mm"
oDefinitionManager.AddVariable "CoreGap", 0.3, "mm"

With oEditor
    .CreateBox Array(0,0,0), Array("CoilWidth*3", "10mm", "5mm")
    .SetMaterialSelection Array("NAME:Selections", "Core")
End With

这段脚本创建了两个设计变量，构建了一个带参数约束的线圈结构。通过调整CoilWidth参数，系统会自动重新计算相邻绕组的间距。曾经遇到个坑：当参数变量超过5个时，建议改用Python API封装成模块，避免脚本臃肿。

损耗分析是另一个重头戏。某数据中心电源的立体卷绕电感案例中，Maxwell的Eddy Current求解器配合材料非线性设置，成功预测了高频工况下铜箔的趋肤效应损耗分布。这里有个关键技巧：在Field Overlays里添加自定义公式

sqrt(Jx^2 + Jy^2 + Jz^2)*sigma

能直观显示局部过热区域。实测数据与红外热成像对比，误差控制在3%以内。

联合仿真方面，Maxwell+Simplorer的组合堪称王炸。最近做的无线充电系统仿真，先用Maxwell生成动态电感参数矩阵，再导入Simplorer搭建全桥逆变电路。重点在于接口设置：

EM_Solver = MaxwellLink.Create()
EM_Solver.SetPosition("Tx_Coil", 15, 30)
EM_Solver.EnableParametric("Frequency", "85kHz-150kHz")

这种软联动方式完美解决了电磁场与电路控制的时域耦合问题，特别是在处理LLC谐振变换器的ZVS特性时，比单一仿真工具精准得多。

对于刚入门的朋友，建议从静磁场模块练手。比如设计滤波电感时，先跑个基础模型：

AnalysisSetup.AddSolutionSetup(
    Name := "Static_1",
    Enabled := True,
    PercentError := 1,
    MatrixSolver := "Direct"
)

重点观察磁芯饱和度对电感量的影响曲线。记得在Post Process里勾选Matrix Computation选项，可以直接导出L矩阵用于后续电路仿真。

软件部署方面有个实用技巧：安装2023 R2版本时，用管理员身份运行installprereq.exe能避免90%的.NET Framework报错问题。遇到license报错别急着重装，试试在环境变量里添加ANSYSLMDLICENSEFILE=1055@yourhostname，这个操作救回过不少工程师的崩溃瞬间。

最后提个醒：Maxwell的Parametric模块虽然强大，但别无脑跑全参数扫描。曾经有个工程师设置了8个变量各取5个采样点，结果计算量爆炸到3万多次迭代。正确姿势是先做敏感性分析，用Taguchi方法筛选关键参数。比如变压器的漏感主要受绕组间距和磁芯开口气隙影响，其他参数保持默认即可。
