永磁同步电机转子结构强度仿真分析教程

原创于 2025-12-19 18:15:00 发布 · 378 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#测试用例

永磁同步电机转子结构强度仿真分析教程，两种结果一种是磁钢和转子绑定接触，另一种是摩擦接触，非常详细的教程

最近做永磁同步电机转子结构强度仿真分析，有两种接触方式的结果超有意思，跟大家分享下😃

两种接触方式介绍

磁钢和转子绑定接触

这种方式就是把磁钢和转子看作一个整体，在仿真时它们之间没有相对位移。就好比连体婴儿一样🧐，在受力的时候一起动。代码实现里，在定义接触对时，直接把磁钢和转子设置为绑定接触关系，类似这样：

contactPair = contactSet('Magnet - Rotor', 'Master', 'Magnet', 'Slave', 'Rotor');
contactPair.Type = 'Bonded';

这里通过contactSet函数定义了接触对，然后指定类型为Bonded，也就是绑定接触。这种方式的好处是计算相对简单，能快速得到一个基本的结构强度结果。因为没有相对运动，所以不会有摩擦等复杂因素影响。

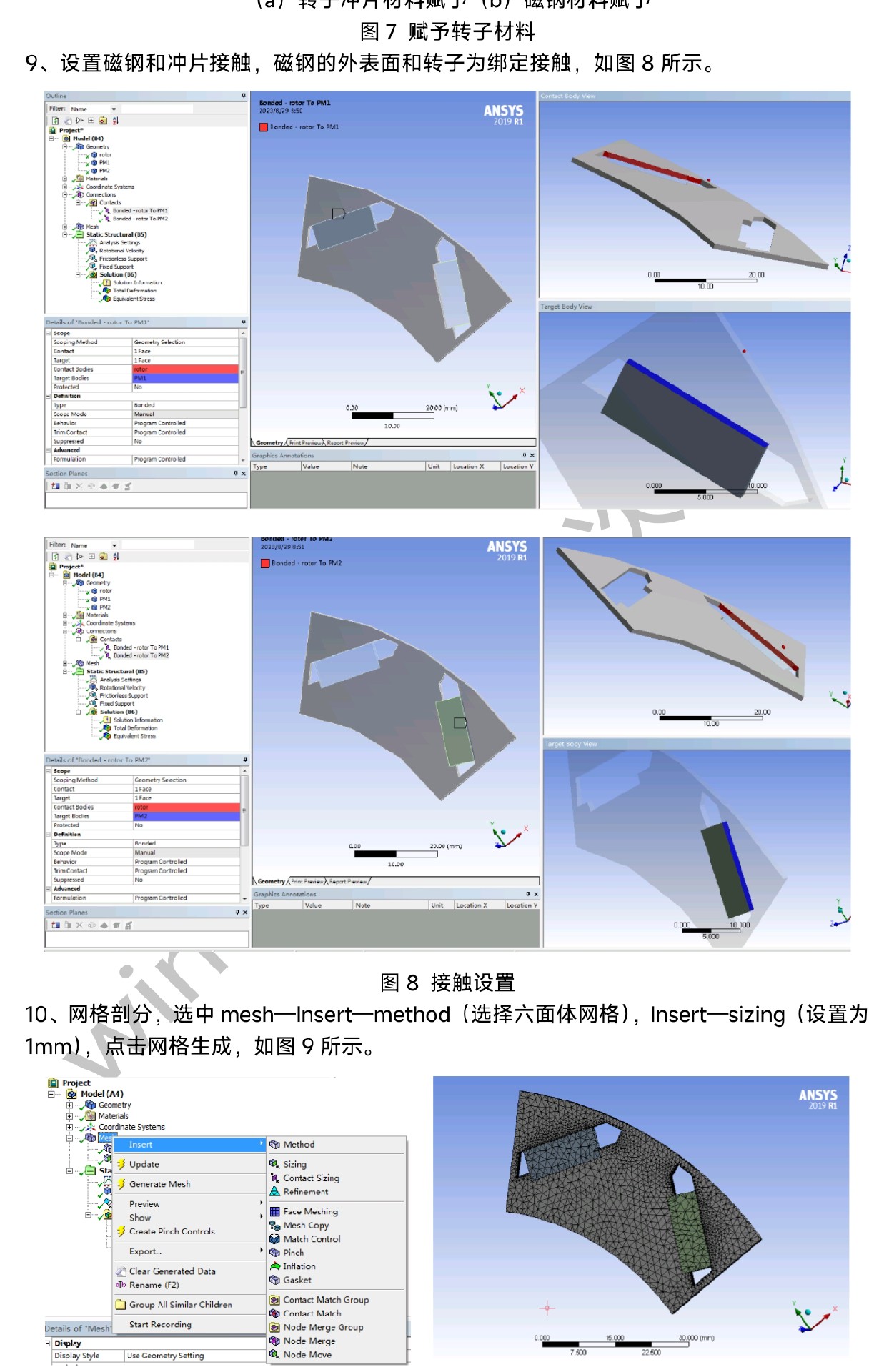

磁钢和转子摩擦接触

和绑定接触不同，摩擦接触考虑了磁钢和转子之间可能存在的相对滑动。这就像两个表面不那么光滑的物体相互接触，会有摩擦力阻碍它们的相对运动😏。在代码中设置摩擦接触时，需要定义摩擦系数等参数，如下：

contactPair = contactSet('Magnet - Rotor', 'Master', 'Magnet', 'Slave', 'Rotor');
contactPair.Type = 'Frictional';
contactPair.FrictionCoefficient = 0.3;

这里除了设置接触对类型为Frictional，还指定了摩擦系数为0.3。这个摩擦系数的值很关键，不同的值会对仿真结果有很大影响。摩擦接触能更真实地模拟实际情况，但计算会复杂一些，因为要考虑摩擦力的作用。

仿真过程

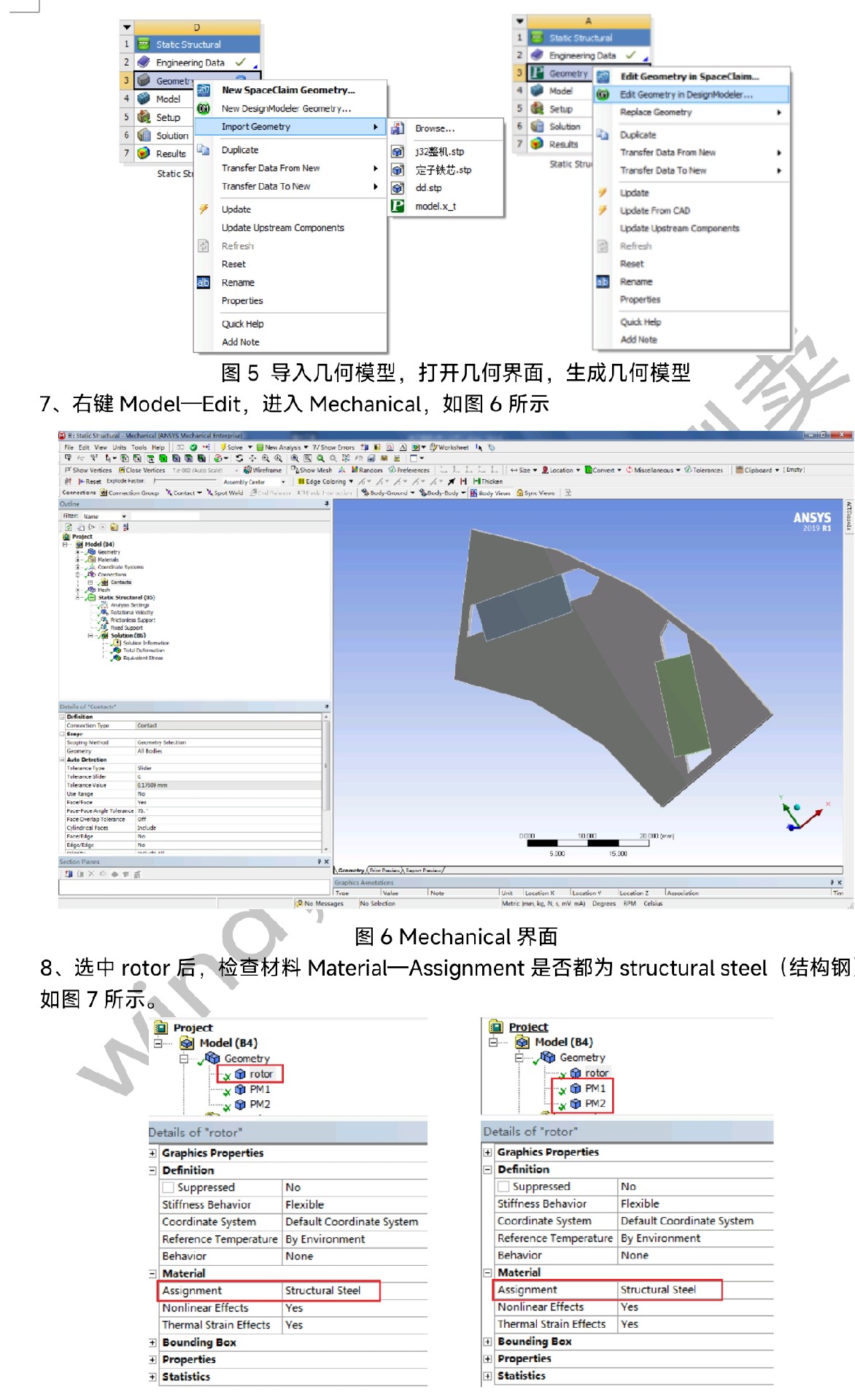

首先建立永磁同步电机转子的几何模型。这一步就像是搭积木一样，用CAD软件或者专业的建模工具把转子的各个部分建模出来📐。
然后划分网格。网格就像是把模型切成一个个小方块，这样计算机才能更好地计算受力情况🧩。划分网格的时候要注意，不同的区域可能需要不同密度的网格，比如在磁钢和转子接触的地方，网格要划分得细一些，以更准确地捕捉接触力的变化。
接着定义材料属性。给转子的各个部分赋予相应的材料特性，比如弹性模量、泊松比等。这些属性决定了材料在受力时的变形情况📋。
再设置边界条件。告诉计算机转子在什么情况下工作，比如固定哪些地方，施加什么样的外力等🚧。
最后选择相应的接触方式（绑定或摩擦）进行仿真计算。这时候计算机就会按照我们设置的参数和条件，开始模拟转子的受力和变形情况，然后给出结果啦🎉。

结果对比

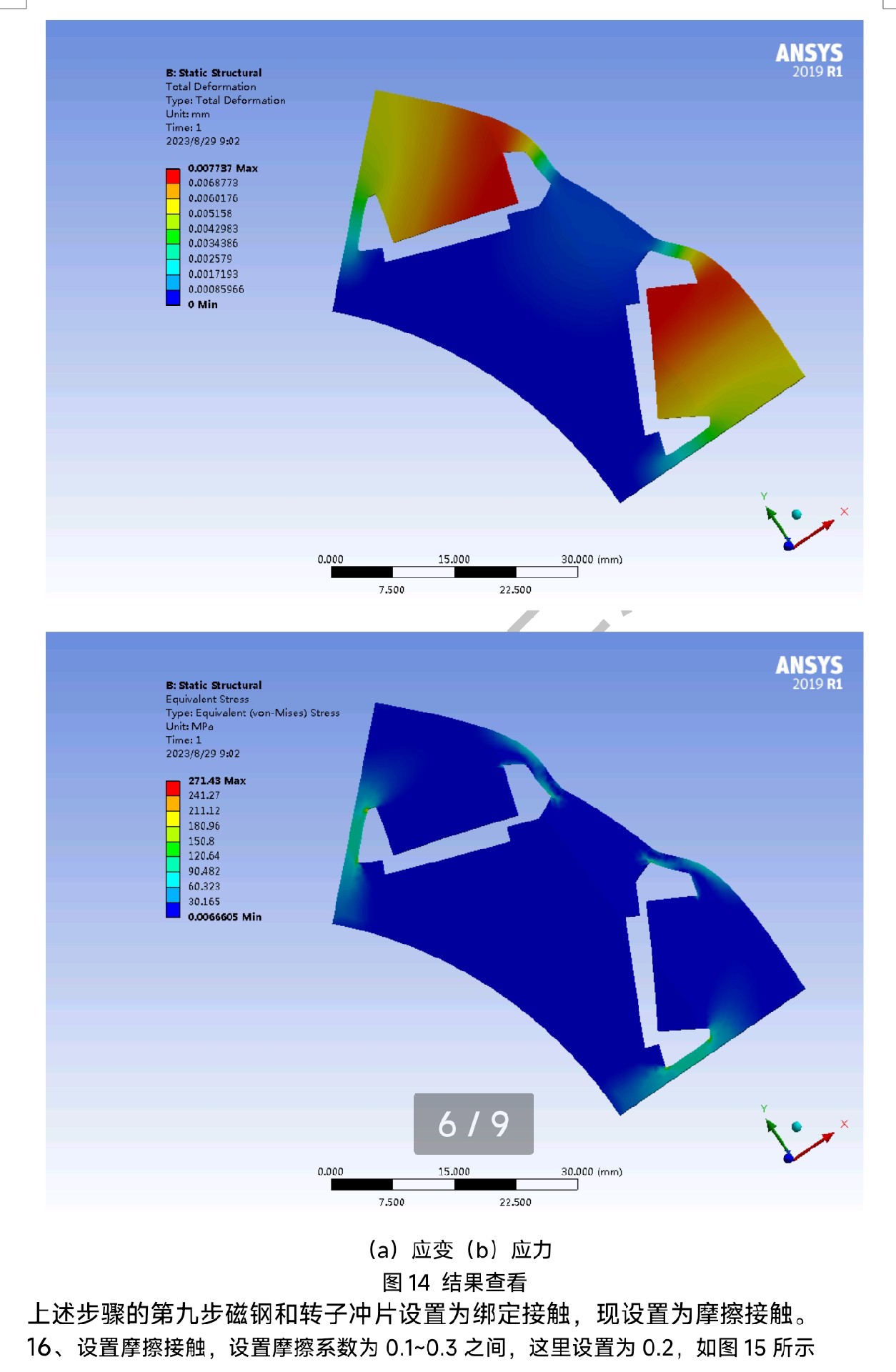

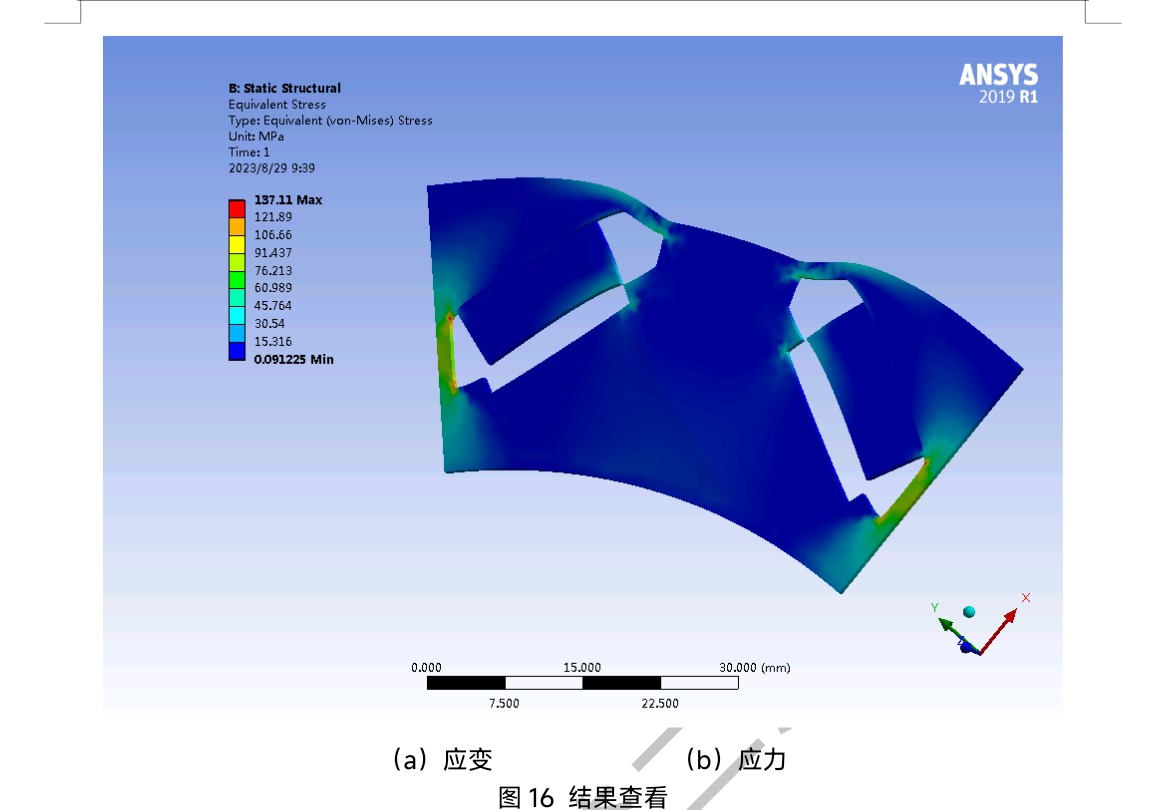

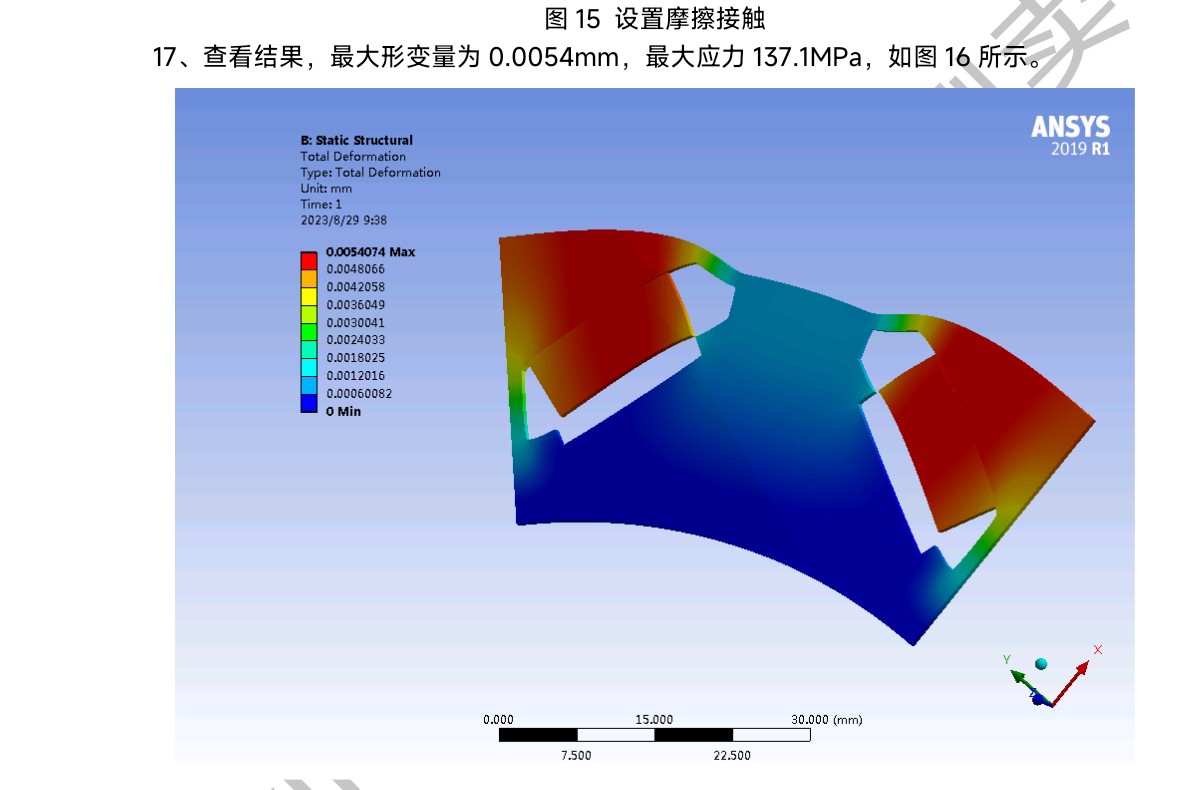

绑定接触的结果显示，结构应力分布相对比较均匀，因为没有相对运动带来的复杂应力集中。而摩擦接触的结果就不同了，在磁钢和转子接触的边缘位置出现了明显的应力集中现象😮。这是因为摩擦力在这些地方产生了额外的力，导致应力升高。通过对比这两种结果，我们能更清楚地了解不同接触方式对转子结构强度的影响，从而在设计电机时做出更合理的选择🤔。
