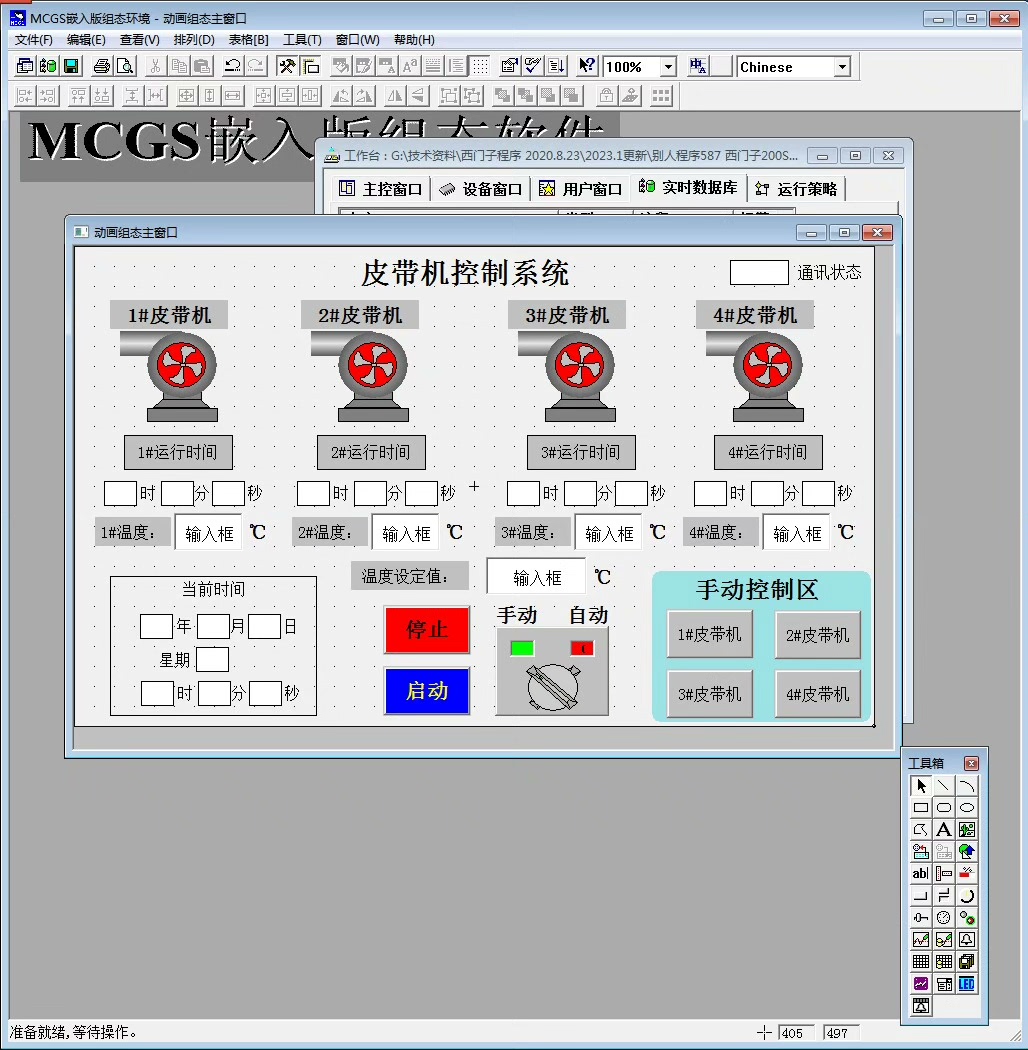

plc程序触摸屏设计，皮带机顺启逆停，运行计时控制系统。西门子200smart、昆仑通态触摸屏编程说明：程序分手动模式与自动模式。手动模式：上位机模拟手动随意启停1号、2号、3号、4号皮带机（均采用单按钮）。自动模式： 1.触摸屏上选择自动运行模式，当4部皮带机电机温度80℃以下（触摸屏上输入框里设置）时：按下一键启动后1#皮带机启动运行，1#皮带机运行3秒后，2#皮带机启动运行，2#皮带机运行4秒后，3#皮带机启动运行运，3#皮带机运行5秒后，4#皮带机启动运行。按下停止按钮后，4#皮带机停止运行，4#皮带机停止运行2秒后3#皮带机停止运行，3#皮带机停止运行4秒后2#皮带机停止运行，2#皮带机停止运行5秒后1#皮带机停止运行。 2.当4台皮带机电机温度超过80℃时(上位机上输入框里设置），4台皮带机均不能自动启动运行 3.自动模式下，4台皮带机分别显示累积运行时间（秒、分、时）不论选择手动、自动那种模式，PLC上电，触摸屏显示PLC当前时间（年、月、日、时、分、秒、星期）。 PLC输入、输出点、数值显示与设置，均在上位机上组态。标价为200smartplc程序和昆仑通态mcgs组态程序。

最近做了一个超有趣的项目，是关于西门子200smart和昆仑通态触摸屏的PLC程序设计，实现皮带机顺启逆停以及运行计时控制。今天就来跟大家分享一下这个过程😎

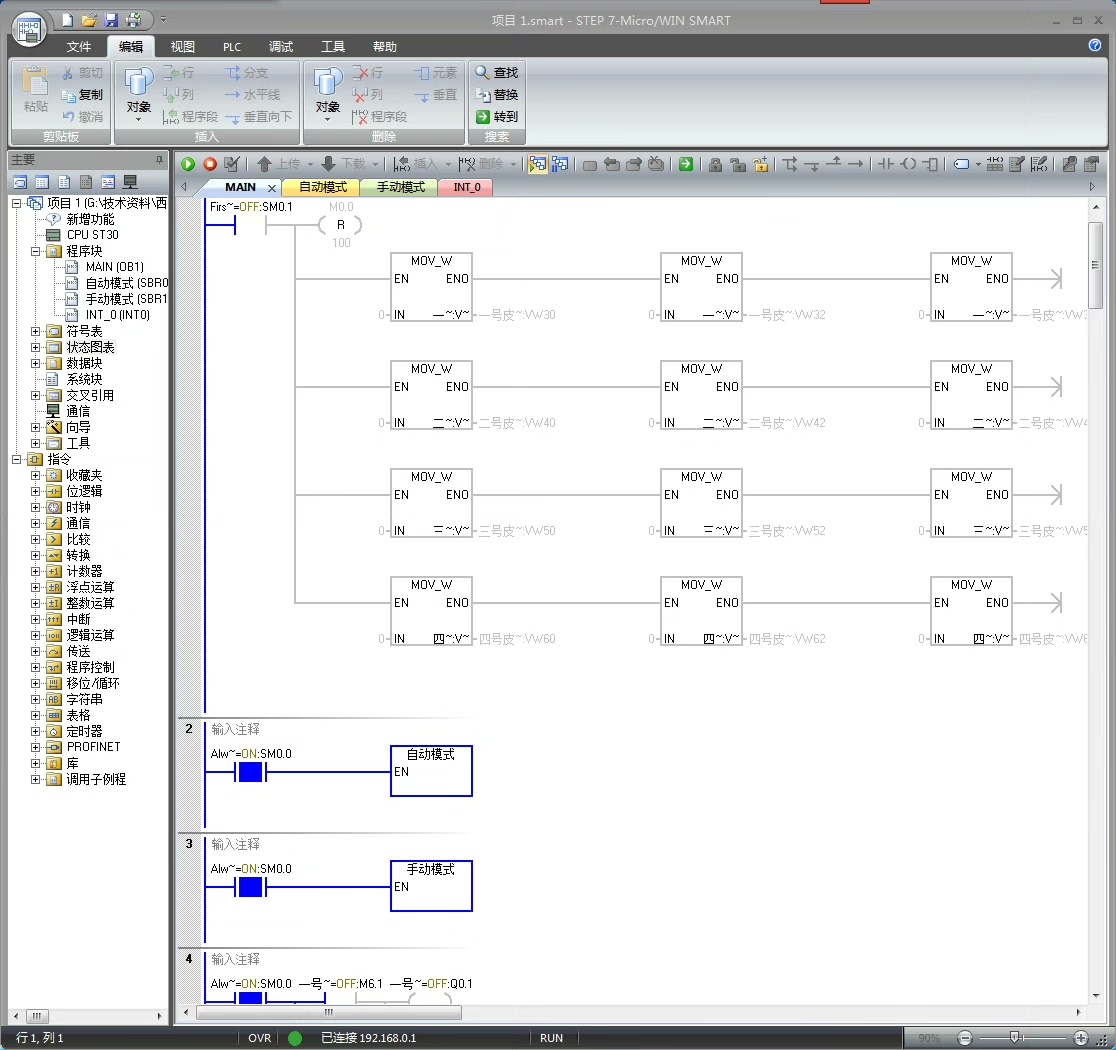

编程说明

程序分为手动模式和自动模式。

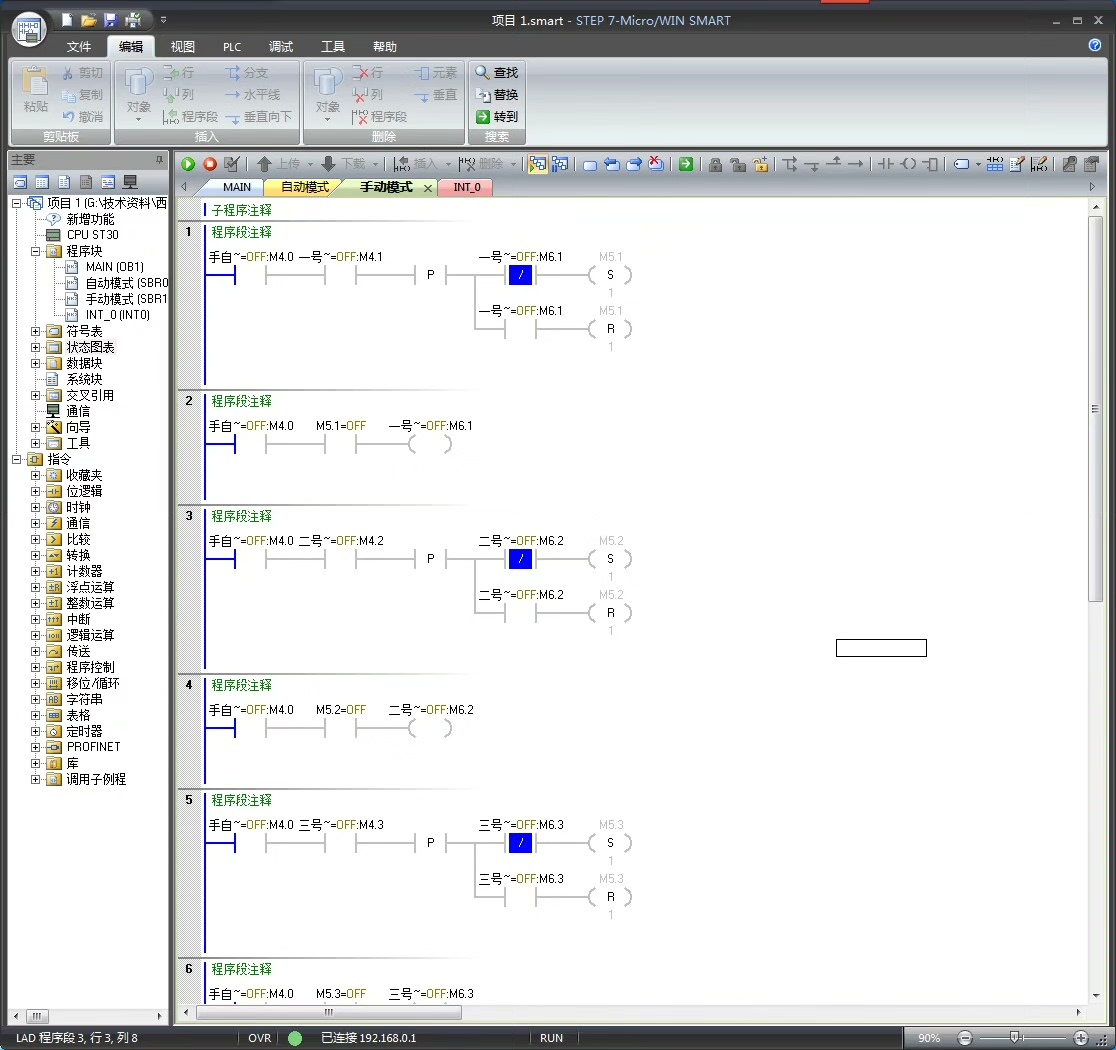

手动模式

上位机模拟手动随意启停1号、2号、3号、4号皮带机，而且均采用单按钮哦。这里主要就是通过PLC的输入输出点与按钮关联，当按钮按下时触发相应的输出，控制皮带机的启动或停止。在西门子200smart的编程中，假设按钮连接到I0.0，那么在程序中可以这样写：

LD I0.0
EU
= Q0.0

代码分析：这里LD I0.0表示读取按钮的输入信号，EU是上升沿触发指令，当按钮从松开变为按下的瞬间触发，然后将输出Q0.0置为1，从而控制皮带机启动。停止的逻辑类似，当按钮再次按下，触发另一个输出点控制皮带机停止。

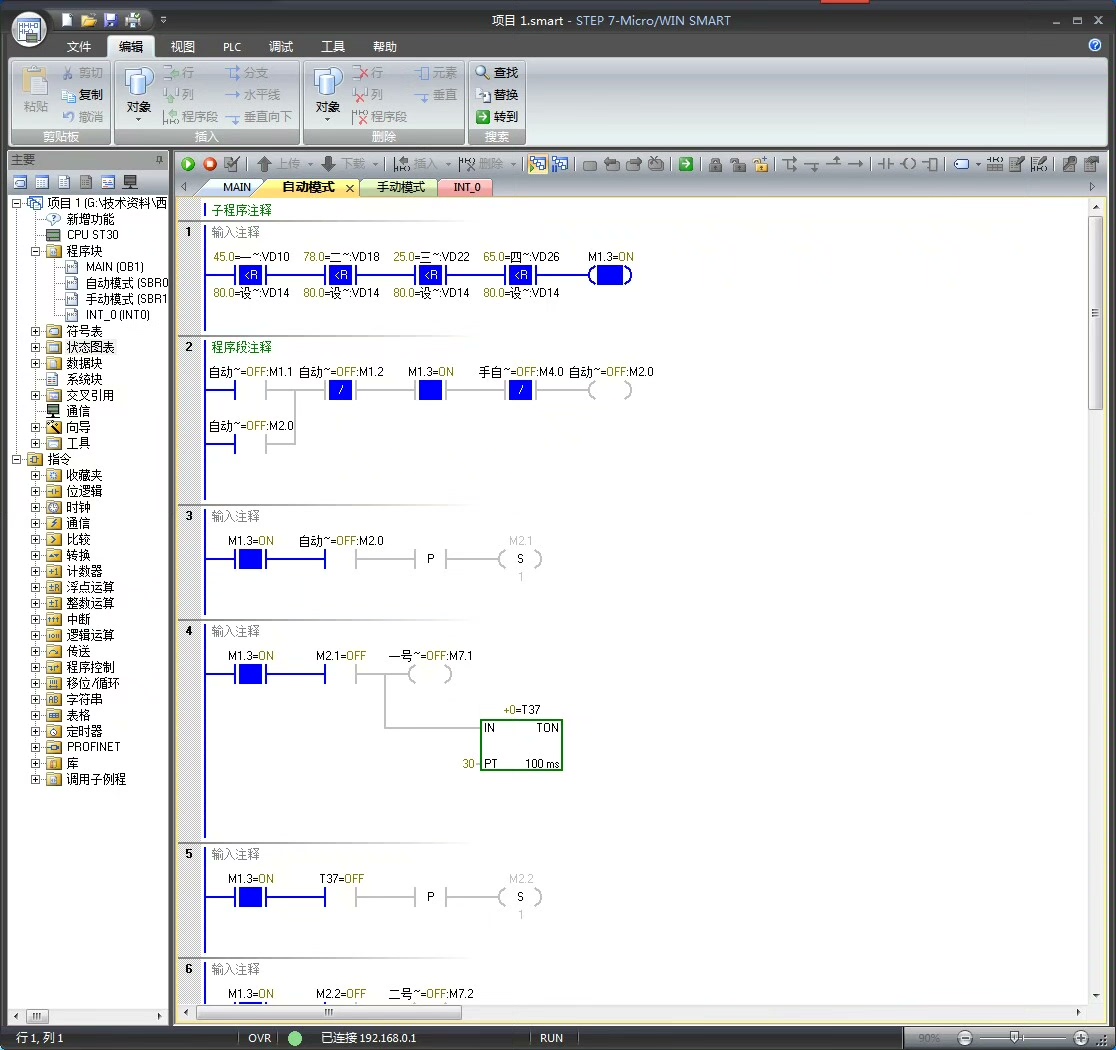

自动模式

启动逻辑：触摸屏上选择自动运行模式，当4部皮带机电机温度80℃以下（在触摸屏输入框里设置）时，按下一键启动后，1#皮带机启动运行，1#皮带机运行3秒后，2#皮带机启动运行，2#皮带机运行4秒后，3#皮带机启动运行，3#皮带机运行5秒后，4#皮带机启动运行。

在西门子200smart中，可以这样编写程序：

// 假设启动按钮连接到I0.1
LD I0.1
EU
S Q0.1, 1
TON T37, 300 // 延时3秒
LD T37
EU
S Q0.2, 1
TON T38, 400 // 延时4秒
LD T38
EU
S Q0.3, 1
TON T39, 500 // 延时5秒
LD T39
EU
S Q0.4, 1

代码分析：首先当启动按钮按下，触发1#皮带机启动（S Q0.1, 1），然后通过定时器TON T37延时3秒，当延时时间到，触发2#皮带机启动，以此类推，实现顺序启动。

停止逻辑：按下停止按钮后，4#皮带机停止运行，4#皮带机停止运行2秒后3#皮带机停止运行，3#皮带机停止运行4秒后2#皮带机停止运行，2#皮带机停止运行5秒后1#皮带机停止运行。

// 假设停止按钮连接到I0.2
LD I0.2
EU
R Q0.4, 1
TON T40, 200 // 延时2秒
LD T40
EU
R Q0.3, 1
TON T41, 400 // 延时4秒
LD T41
EU
R Q0.2, 1
TON T42, 500 // 延时5秒
LD T42
EU
R Q0.1, 1

代码分析：当停止按钮按下，首先停止4#皮带机（R Q0.4, 1），然后通过定时器TON T40延时2秒，延时到后停止3#皮带机，依此类推，实现顺序停止。

温度限制：当4台皮带机电机温度超过80℃时(上位机上输入框里设置），4台皮带机均不能自动启动运行。这就需要在启动逻辑前增加温度判断，假设温度信号连接到I1.0 - I1.3，分别对应4台皮带机的温度。

LD I0.1
EU
LD I1.0
LDN I1.1
LDN I1.2
LDN I1.3
AN I1.0
AN I1.1
AN I1.2
AN I1.3
S Q0.1, 1

代码分析：在启动按钮按下后，先判断4个温度信号是否都小于80℃，只有都满足条件（通过AN指令与逻辑），才会启动1#皮带机。

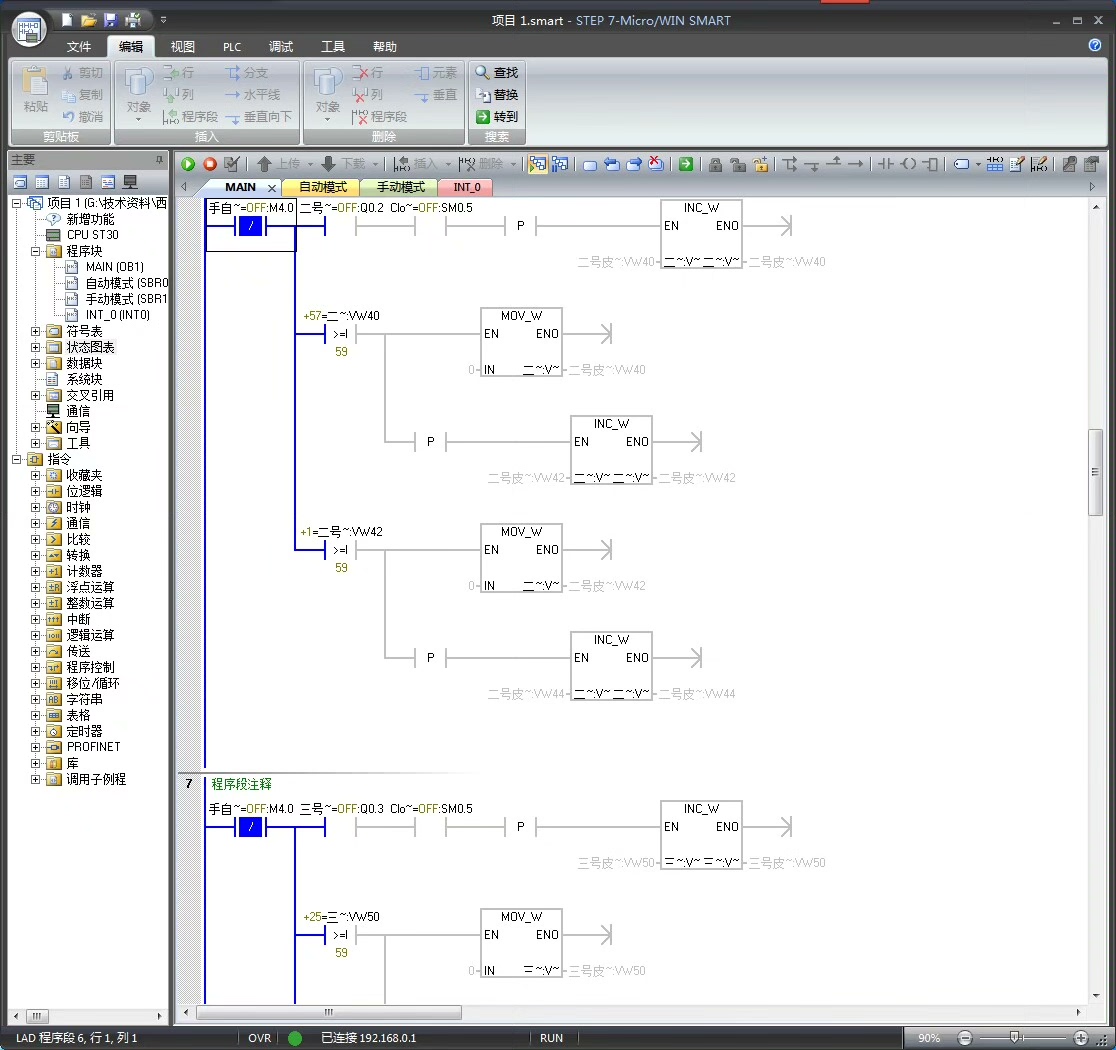

运行计时：自动模式下，4台皮带机分别显示累积运行时间（秒、分、时）。这需要使用定时器和一些运算来实现。假设定时器T50 - T53分别对应4台皮带机的运行时间计时。

// 1#皮带机计时
LD Q0.1
EU
TON T50, 1
LD T50
EU
MOVW T50, VW100 // 秒
LD T50
CTU C10, 60 // 分钟计数
LD C10
EU
MOVW C10, VW102 // 分钟
LD C10
CTU C11, 60 // 小时计数
LD C11
EU
MOVW C11, VW104 // 小时

代码分析：当1#皮带机运行时，定时器T50每秒计时一次，到60秒时计数器C10加1，代表分钟增加，分钟到60时计数器C11加1代表小时增加，然后通过MOVW指令将计时结果存储到相应的寄存器VW100、VW102、VW104中，以便在上位机显示。其他皮带机的计时逻辑类似。
