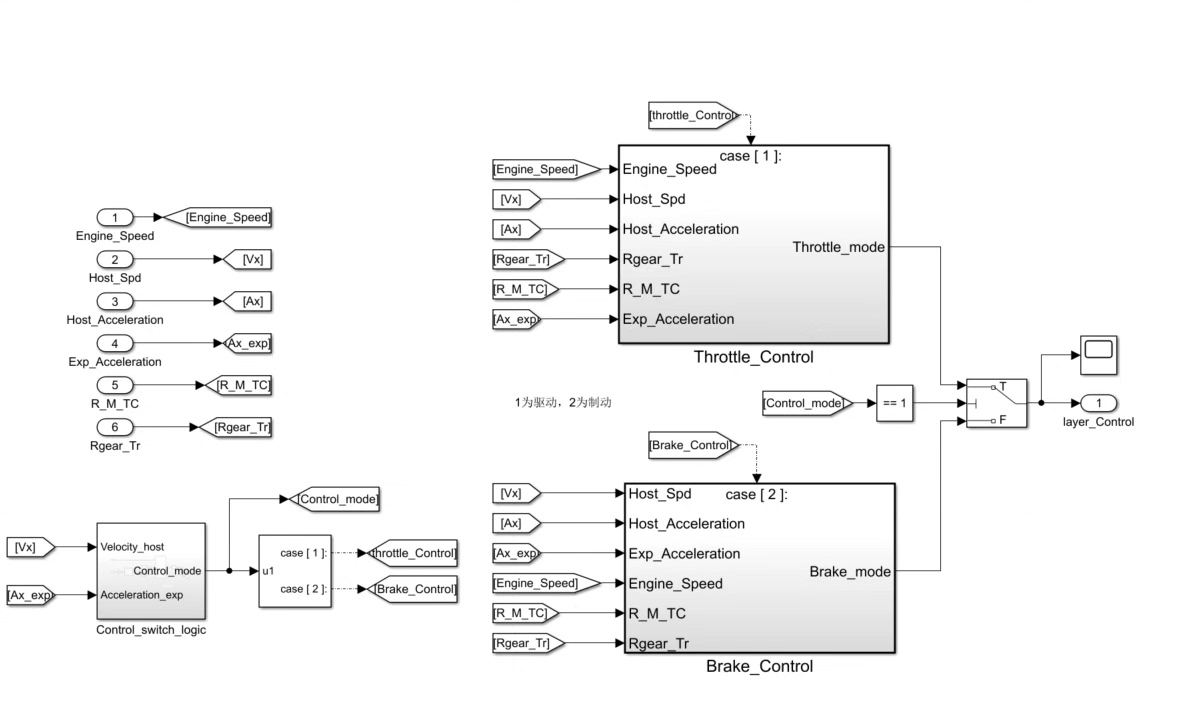

车辆下层控制器设计，发动机模型及逆模型，主要是将车辆加速度信号转化为对于的节气门与制动压力信号，matlab与carsim联合仿真

做车辆控制的工程师都明白，油门和刹车才是车辆最真实的语言。当我们拿到一个加速度指令时，如何让ECU准确翻译成节气门开度和制动压力？今天咱们就用Matlab+Carsim这对黄金搭档，上演一场控制算法的实战教学。

一、发动机的数学替身

先给发动机做个"数字克隆"，这里有个取巧的建模方法：

function torque = EngineModel(throttle, rpm)
    % 查表法获取基础扭矩
    base_torque = interp2(throttle_map, rpm_map, torque_map, throttle, rpm);

    % 动态延迟特性模拟
    persistent last_torque;
    if isempty(last_torque)
        last_torque = 0;
    end
    torque = 0.8*last_torque + 0.2*base_torque;
    last_torque = torque;
end

这段代码的精髓在于用查表法实现扭矩特性，同时用一阶惯性环节模拟机械延迟。注意0.8和0.2这两个魔法数字，它们决定了系统的响应速度，调试时可别手软。

二、逆向思维玩转控制

想要从加速度反推执行器动作？试试这个逆向魔法：

function [throttle, brake] = InverseModel(desired_acc, current_speed)
    % 计算需求驱动力
    total_force = vehicle_mass * desired_acc + road_load(current_speed);

    % 分配驱动/制动
    if total_force > 0
        throttle = polyval(throttle_coeff, total_force);
        brake = 0;
    else
        brake = interp1(brake_curve, abs(total_force));
        throttle = 0;
    end
end

多项式拟合油门曲线，查表法处理制动压力，这种混搭策略既保证精度又提升运算效率。实际调试时记得给road_load函数加上空气阻力和坡道补偿。

三、Carsim联调生存指南

联合仿真最容易翻车的环节在接口配置，这个S函数模板请收好：

function sys=mdlDerivatives(~,~)
    % 读取Carsim输出
    vs_command = vsdx('get','_CHANNEL_VEHICLE','ax', 'sv');

    % 核心控制算法
    [throttle_cmd, brake_cmd] = InverseModel(desired_acc, vs_command(3));

    % 写入控制量
    vsdx('set','_CHANNEL_DRIVER','throttle', throttle_cmd);
    vsdx('set','_CHANNEL_BRAKE','pressure', brake_cmd);
end

遇到过仿真步长不匹配导致数据震荡吗？试试在控制算法前加个二阶保持器。某次实测发现，把接口采样率从100Hz降到50Hz反而更稳定，这玄学现象背后是信号同步的大学问。
