MATLAB with comsol 生成三维随机多孔结构，调节孔隙率以及孔洞的大小范围

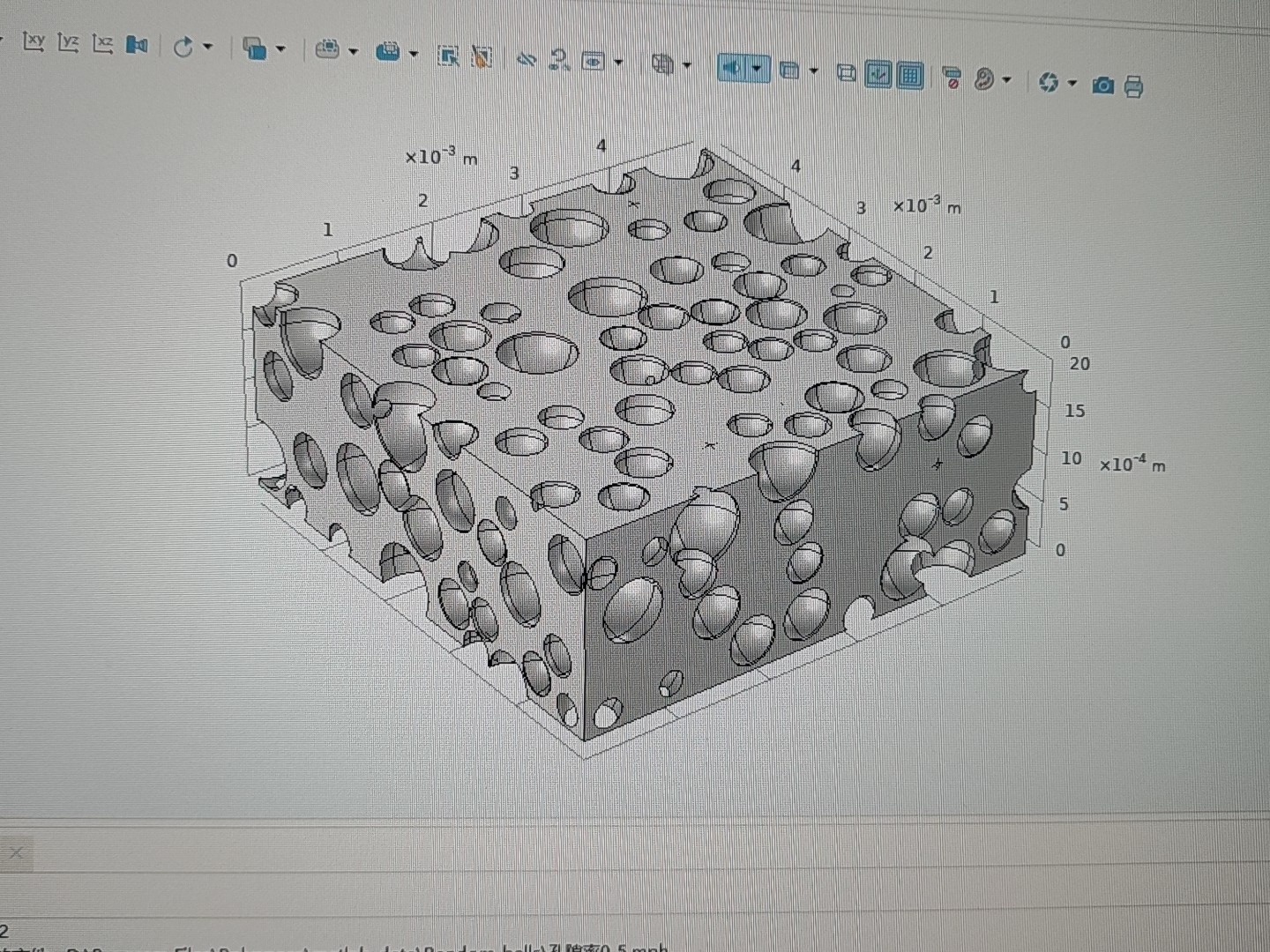

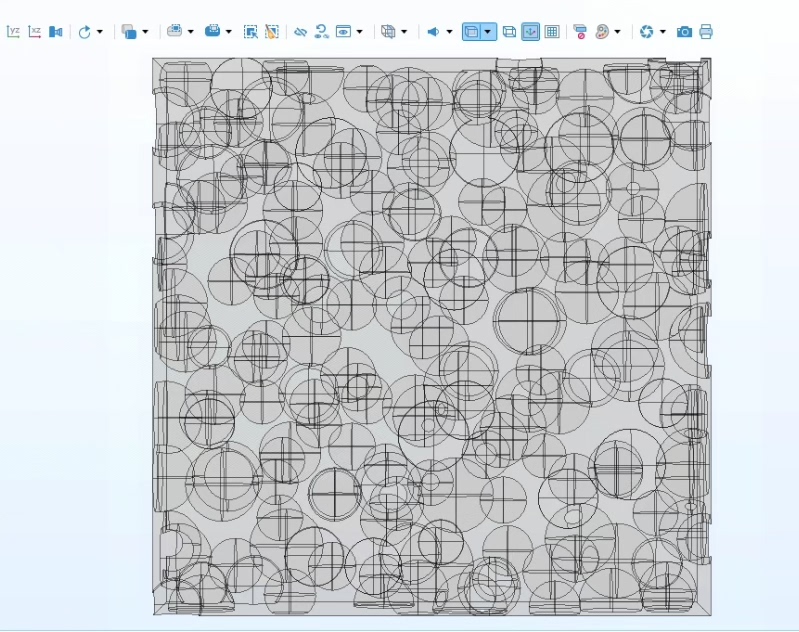

直接上干货！玩过材料建模的老铁都知道，三维多孔结构搞仿真最头疼的就是建模。今天咱们用Matlab+COMSOL搞点骚操作——用随机生成的Voronoi结构模拟泡沫金属，重点在于手动控制孔隙率和孔洞尺寸。

先整核心代码：

% 生成随机点云
numPoints = 300;
points = rand(numPoints,3)*10; % 10mm立方体范围

% Voronoi分割
[voroVertices, voroCells] = voronoin(points);

% 筛选有效孔洞
thresholdVol = 0.8; % 孔隙率调节阀门
validCells = [];
for k = 1:numPoints
    [~, vol] = convhull(voroVertices(voroCells{k},:));
    if vol > thresholdVol
        validCells = [validCells; voroCells{k}];
    end
end

这段代码的妙处在于thresholdVol参数——通过筛选Voronoi多面体的体积阈值，直接控制最终结构的致密程度。比如把thresholdVol从0.8降到0.5，孔隙率立马飙升，亲测有效。注意points的数量直接影响孔洞密度，但别超过500，不然COMSOL导入时可能卡死。

重点来了：怎么把Matlab生成的几何塞进COMSOL？直接存STL不靠谱，得用COM API联动。上硬核操作：

% 创建COMSOL模型
import com.comsol.model.*
model = ModelUtil.create('FoamModel');

% 生成几何序列
geom = model.geom.create('geom1', 3);
for n = 1:length(validCells)
    poly = geom.feature.create(sprintf('poly%d',n), 'Polyhedron');
    % 这里要处理顶点坐标转换...
end

% 执行布尔并集运算
geom.feature.create('union1', 'Union');
geom.runAll;

实际调试中发现个坑：Voronoi顶点坐标需要归一化处理，否则COMSOL可能报拓扑错误。建议加上坐标缩放：

scaledVertices = (voroVertices - min(voroVertices)) ./ range(voroVertices) * 10;

最后在COMSOL里玩点高阶的——用参数扫描研究孔隙率对导热系数的影响。记得生成网格时打开曲率适应，不然那些扭曲的孔洞边角会出幺蛾子。有次偷懒没设置，仿真结果比实测值飘了30%，血泪教训啊！

遇到孔洞粘连问题？在thresholdVol后面加个邻近检测：

if vol > thresholdVol && min(pdist(voroVertices(voroCells{k},:))) > 0.3

这个0.3就是控制最小孔间距的暗门，根据材料特性自己调。搞不定的时候，直接上蒙特卡洛重采样，虽然慢但稳如老狗。
