最近在研究自动驾驶横向控制这块，今天来和大家分享一下复现百度apollo横向控制的一些心得，主要基于matlab/simulink和carsim联合仿真，利用动力学跟踪误差模型实现前馈 + 反馈LQR横向控制。

一、算法背景及优势

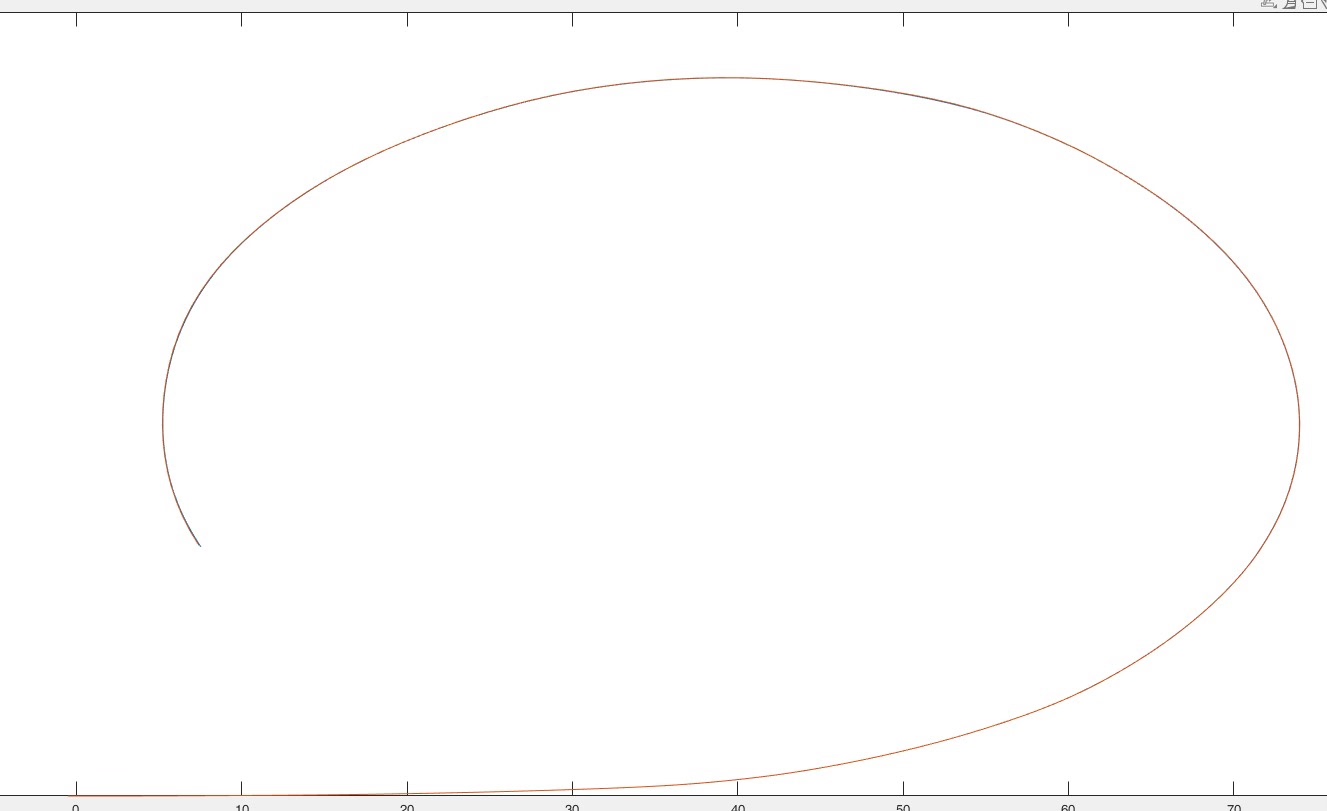

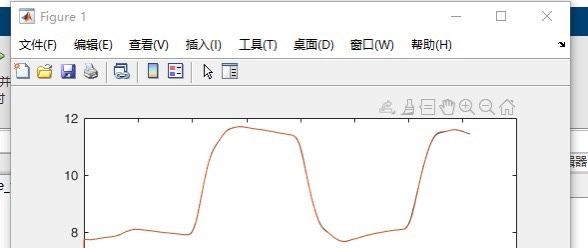

传统的运动学模型在车速较高时，控制效果可能不尽人意。而动力学跟踪误差模型考虑了车辆的动力学特性，在较高车速下能更精准地实现路径跟踪，实用性更强。像双移线、圆形、五次多项式以及各种自定义路径，都能轻松跟踪，而且跟踪效果堪称完美。

二、LQR算法实现

离线计算反馈矩阵K矩阵

LQR（线性二次型调节器）算法的核心之一就是反馈矩阵K。离线计算K矩阵时，我们首先要定义系统的状态空间方程。假设车辆的状态向量为 x = [xposition, yposition, headingangle, velocity]，控制输入为 u = [steeringangle]。

以一个简单的车辆动力学模型为例（这里为了便于理解，做了适当简化），状态空间方程可以写成：

A = [0 0 0 1; 0 0 0 0; 0 0 0 0; 0 0 0 0];
B = [0; 1; 0; 0];

这里的 A 矩阵描述了状态的变化，B 矩阵描述了控制输入对状态的影响。

接下来计算Q和R矩阵，Q矩阵用于权衡状态的重要性，R矩阵用于权衡控制输入的代价。

Q = [1 0 0 0; 0 1 0 0; 0 0 1 0; 0 0 0 1];
R = [1];

然后就可以利用matlab的 lqr 函数来计算K矩阵：

[K, S, E] = lqr(A, B, Q, R);

这个 K 矩阵就是离线计算得到的反馈矩阵，在后续的控制中，根据当前状态 x 计算控制输入 u = -K * x。

在线计算K矩阵

在线计算K矩阵相比离线计算，更能实时适应车辆状态和环境的变化。实现在线计算时，我们需要在每个时间步重新计算K矩阵。

% 假设在每个时间步t
for t = 1:total_time_steps
    % 更新A和B矩阵，这里假设A和B矩阵会随时间变化
    A = update_A(t);
    B = update_B(t);
    Q = [1 0 0 0; 0 1 0 0; 0 0 1 0; 0 0 0 1];
    R = [1];
    [K, S, E] = lqr(A, B, Q, R);
    % 根据当前状态x计算控制输入u
    x = get_current_state(t);
    u = -K * x;
    % 执行控制动作
    execute_control(u);
end

这里的 updateA 和 updateB 函数是根据车辆当前状态实时更新状态空间矩阵，getcurrentstate 函数获取当前车辆状态，execute_control 函数执行控制动作。

三、转向模型选择

可以提供前轮转向、后轮转向、四轮转向三种模型。

前轮转向：这是最常见的转向方式，车辆的转向主要通过控制前轮的转向角度来实现。在代码实现上，控制输入 u 直接对应前轮转向角度。
后轮转向：相对少见一些，但在某些特殊场景下有独特优势。代码实现时，对车辆动力学模型的调整主要集中在将控制输入 u 映射到后轮转向角度，并且需要重新调整状态空间方程中与转向相关的部分。
四轮转向：四轮转向能提供更好的机动性和稳定性。在实现时，需要将控制输入 u 合理分配到前后轮的转向角度上，同时状态空间方程和动力学模型都要做相应的更复杂的调整。

四、联合仿真实现

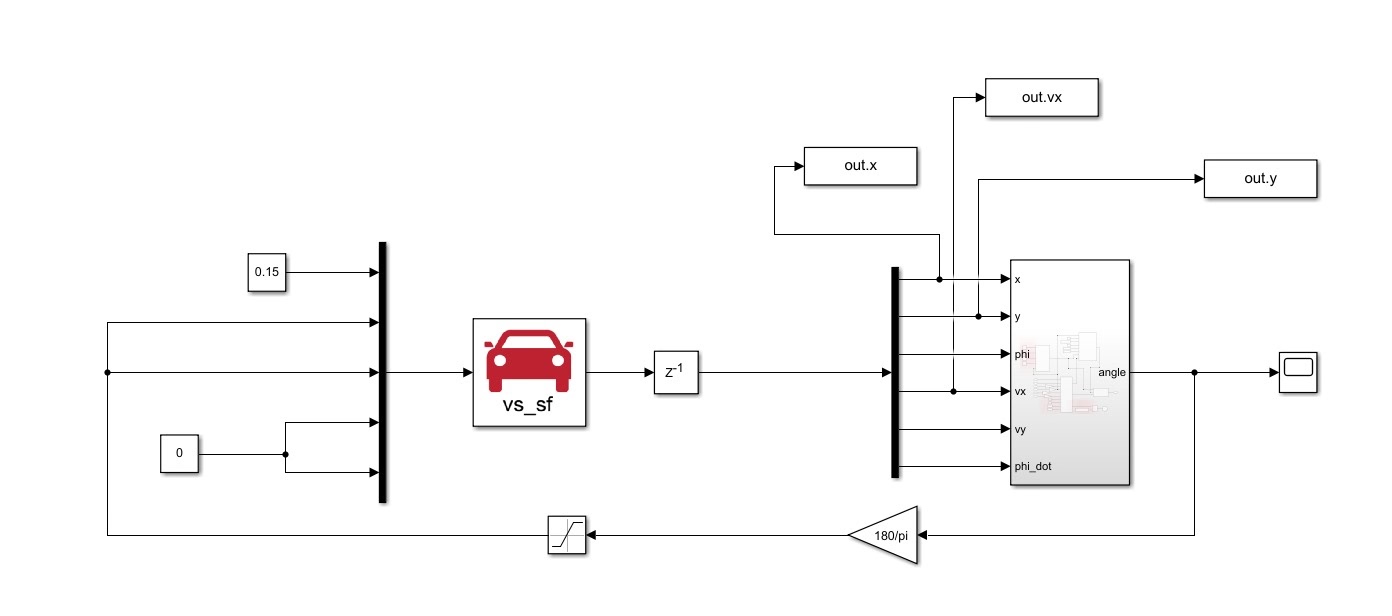

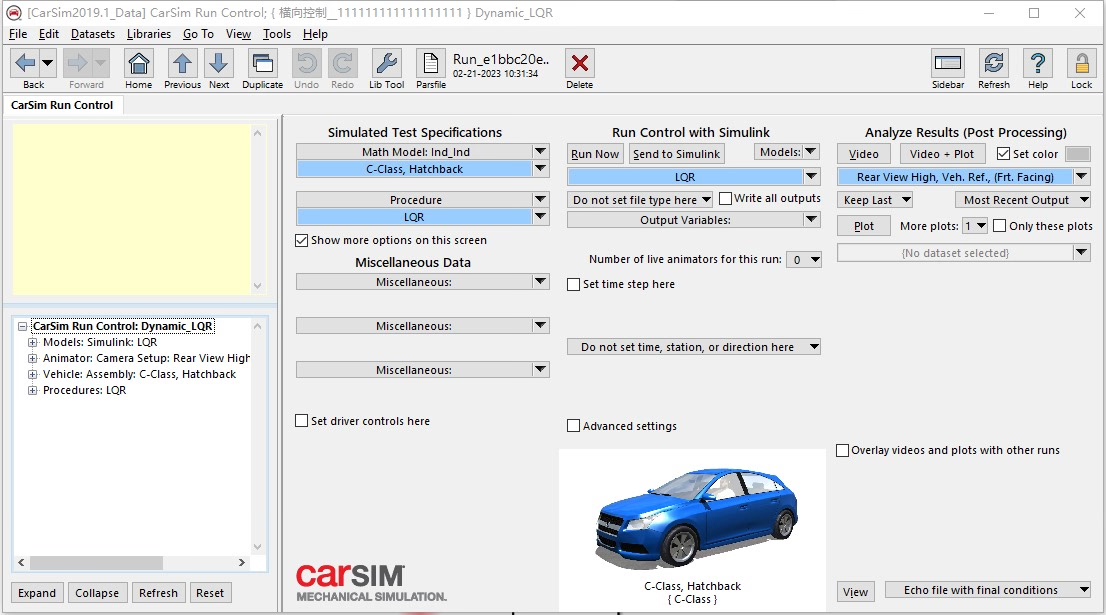

通过matlab/simulink和carsim联合仿真，能更真实地模拟车辆在实际行驶中的情况。在simulink中搭建基于动力学跟踪误差模型的LQR控制模块，将其输出的转向角度作为carsim的输入，同时从carsim获取车辆的实时状态反馈给simulink进行下一步的计算。具体的联合仿真设置这里就不赘述了，网上有很多相关教程。
