PMSG并网直流微网：电压外环与电流内环协同调节原理

原创于 2025-12-04 20:15:00 发布 · 93 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#phpstorm

PMSG并网直流微网原理：外环采用电压环，稳定直流母线电压，电流采用电流环

永磁同步发电机（PMSG）并网直流微电网这两年可是新能源圈子的当红炸子鸡。这货最骚的操作就是双闭环控制——外环电压环稳住直流母线，内环电流环精准把控。今天咱们就扒开它的代码外衣，看看里面藏着什么硬核操作。

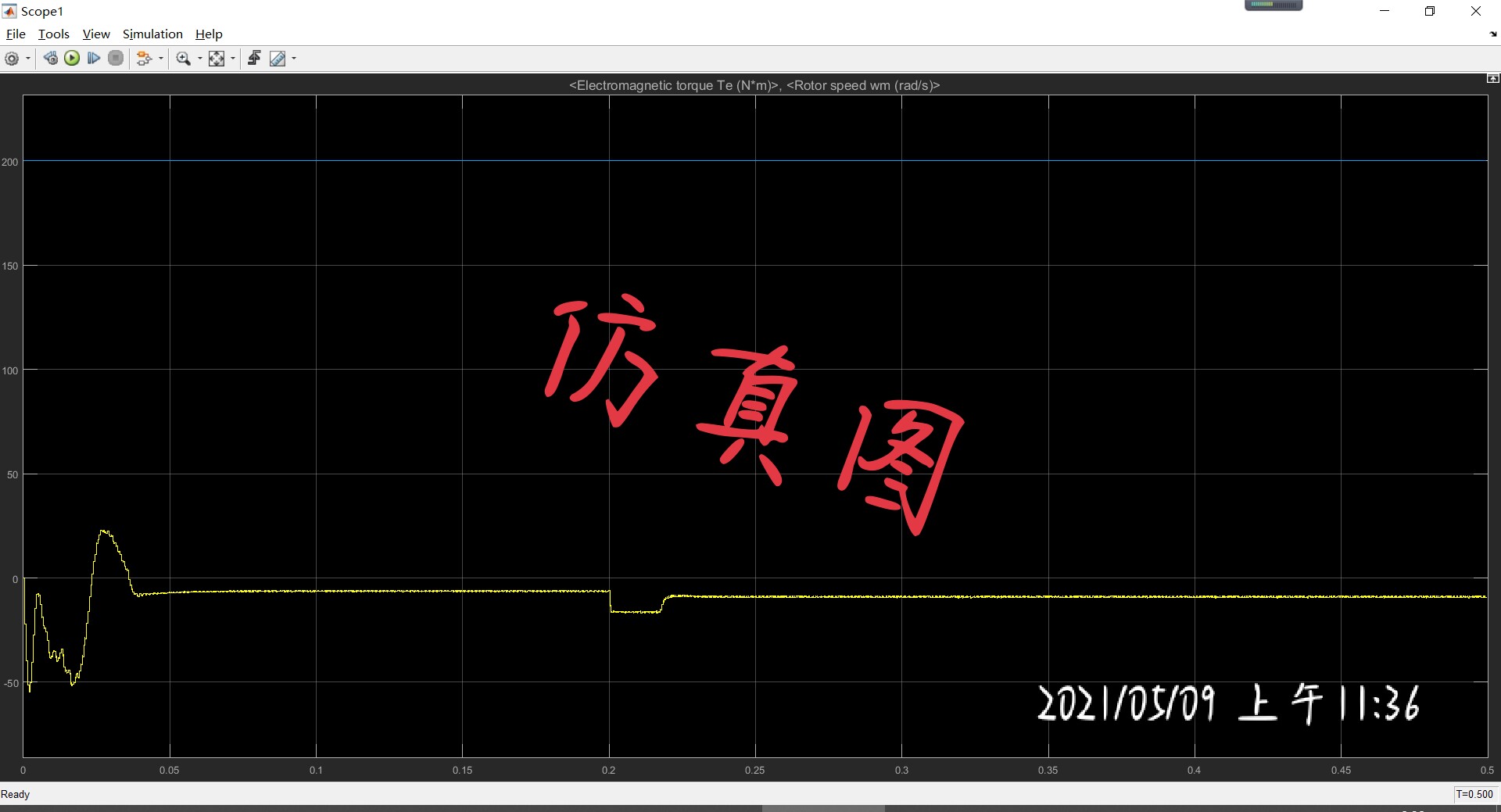

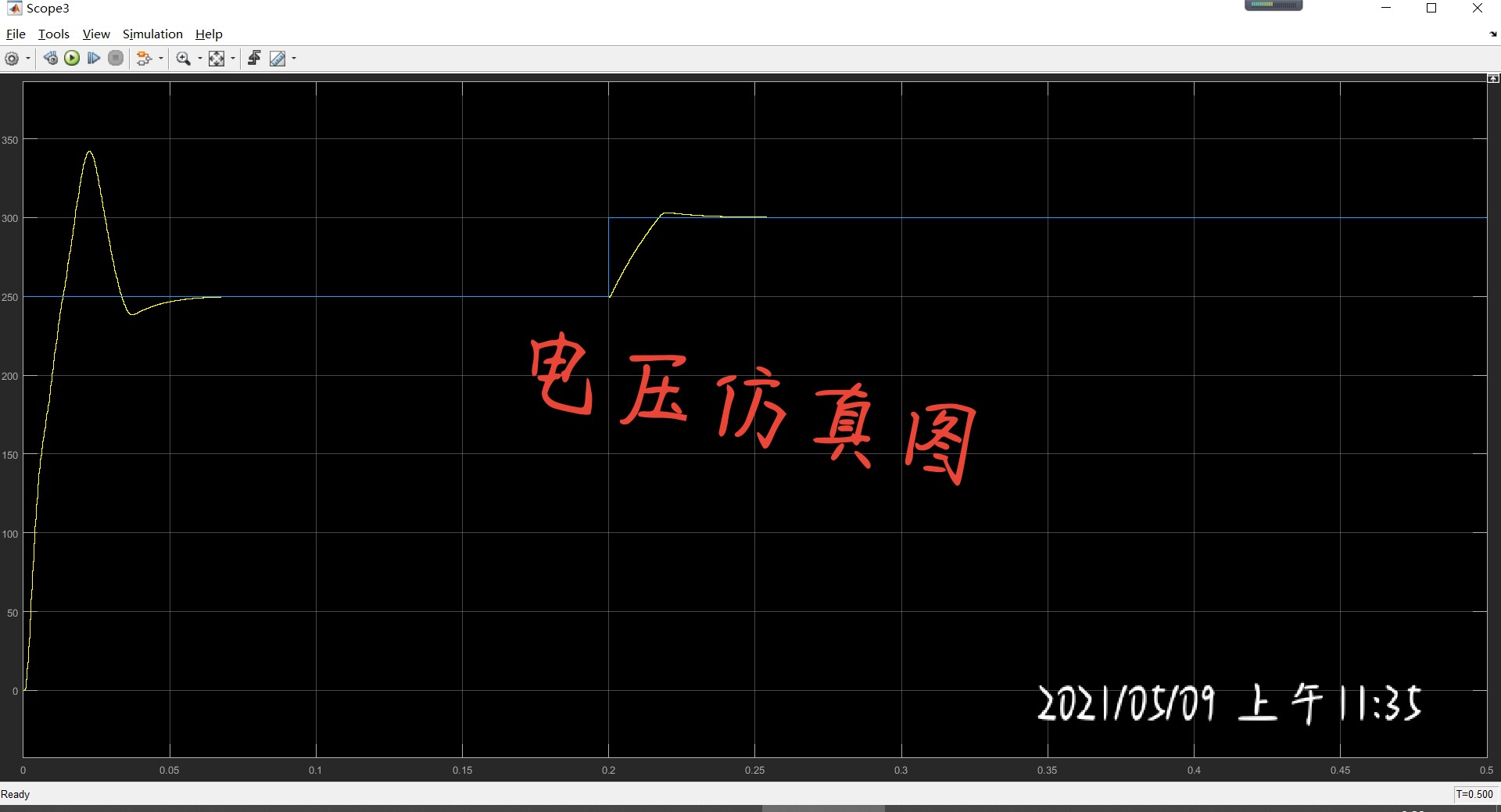

先说电压环这个"交通指挥"。它得时刻盯着直流母线电压V_dc，要是检测到电压波动，立马给电流环下指令调整输出电流。看看这个用C写的PID核心代码：

float voltage_loop(float V_ref, float V_dc) {
    static float integral = 0;
    float error = V_ref - V_dc;

    // 抗积分饱和处理
    if(fabs(integral) < INTEGRAL_LIMIT) {
        integral += Ki_v * error * Ts;
    }

    float output = Kp_v * error + integral;
    return output > CURRENT_LIMIT ? CURRENT_LIMIT : output;
}

这个代码暗藏玄机：Kiv是积分系数，Kpv是比例系数。注意那个if判断可不是摆设——当积分项超过预设限幅时自动锁死，防止系统震荡。就像老司机踩油门，该收的时候绝不拖泥带水。

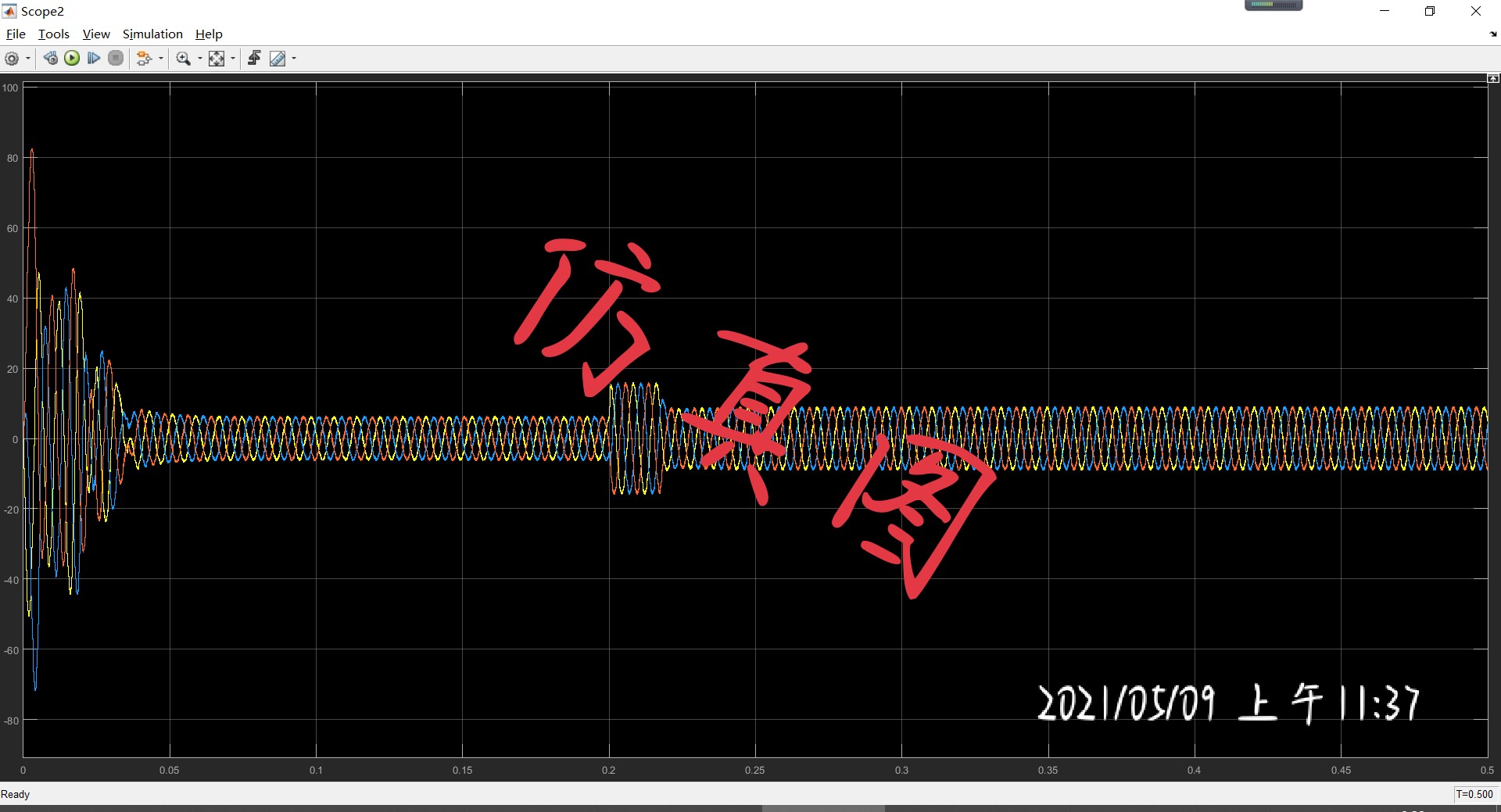

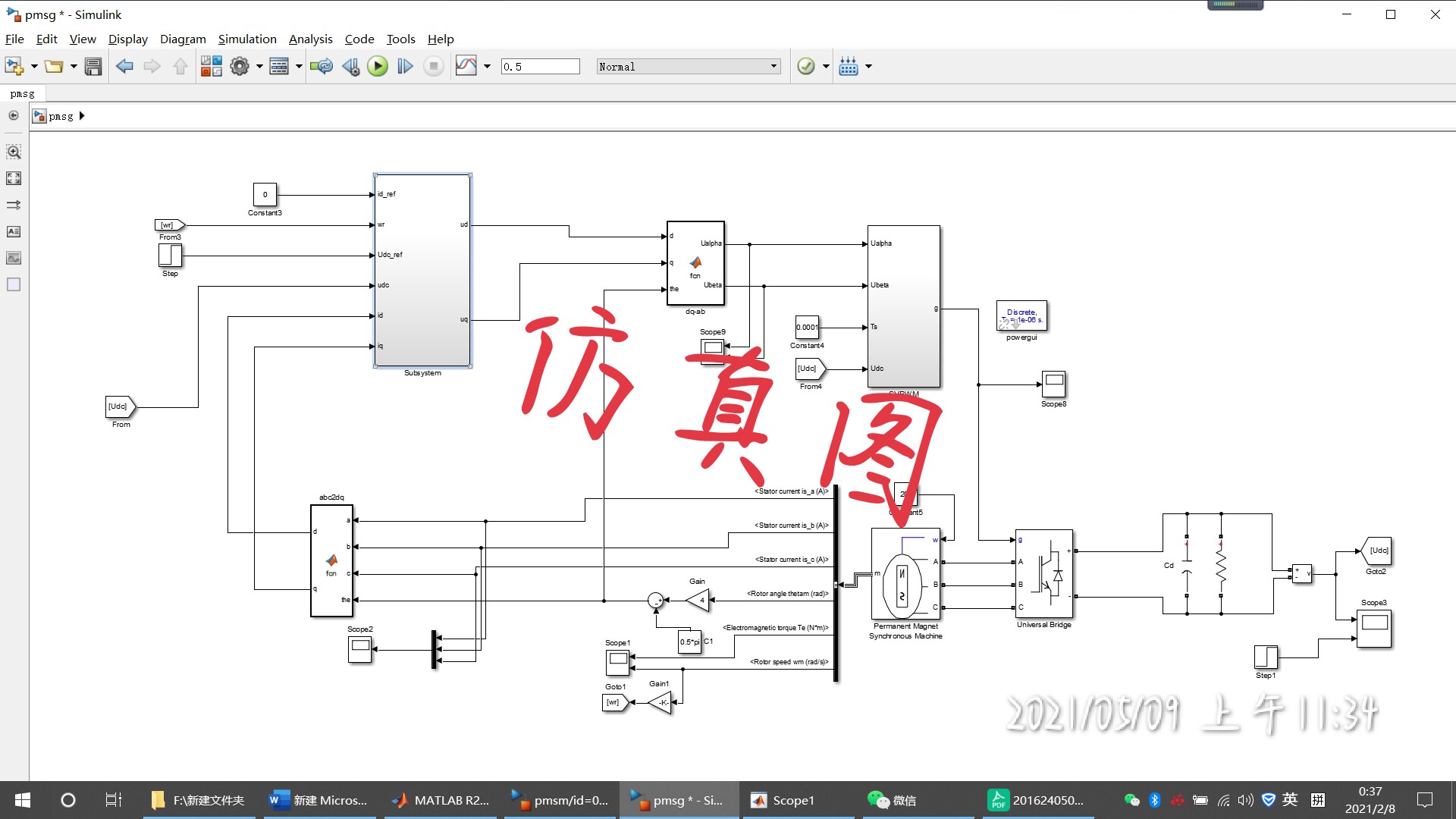

电流环接到电压环的指令后，立马变身行动派。它得在0.5ms内完成电流跟踪，比闪电侠还快。Simulink里常见的滞环控制模块，底层代码其实是这样的：

function duty = current_hysteresis(I_ref, I_actual)
    persistent hysteresis_band;
    if isempty(hysteresis_band)
        hysteresis_band = 0.05; % 5%容差带
    end

    error = I_ref - I_actual;
    if error > hysteresis_band
        duty = 1; % 全开
    elseif error < -hysteresis_band
        duty = 0; % 全关
    else
        duty = nan; % 保持当前状态
    end
end

这个滞环控制就像智能恒温空调——电流比目标值高过容差带就关断，低过就全开，中间地带保持现状。nan返回值相当于给PWM模块发"保持原样"的暗号。

实战中经常要处理母线电压突然跌落的情况。这时候双环控制的联动反应才是真考验，看看这个动态调整策略：

def dynamic_compensation(V_dc):
    global Kp_v, Ki_v
    if V_dc < 0.95 * V_nominal:
        Kp_v *= 1.2  # 增强比例作用
        Ki_v *= 0.8  # 削弱积分作用
    elif V_dc > 1.05 * V_nominal:
        Kp_v *= 0.8
        Ki_v *= 1.2
    else:
        pass

这个自适应策略像极了老中医把脉——电压跌了就加大比例系数快速响应，同时抑制积分防止过冲；电压过高就反过来操作。比起固定参数，系统鲁棒性直接提升一个Level。

最后给新手们提个醒：调参时别光盯着示波器波形，记得用MATLAB做频域分析。下面这个扫频脚本能帮你找到谐振点：

bode(sys_voltage_loop);
hold on;
bode(sys_current_loop);
legend('电压环','电流环');
grid on;
% 重点看两环带宽是否相差5倍以上

双环控制最怕"环环相撕"，电压环带宽一般设在20-50Hz，电流环得飙到200Hz以上才能避免互相干扰。就像交响乐团，指挥（电压环）打拍子，乐手（电流环）得跟得上节奏。

搞明白这些门道，下次再看到直流微网炸电容或者IGBT爆管，至少能淡定地掏出万用表而不是急着拔电源了。毕竟，玩转新能源系统，代码和原理总得有一个在路上。
