探索 Comsol 三维计算超表面透射光谱之旅

comsol三维 计算超表面透射光谱

在光学领域，超表面因其独特的光学特性备受关注。而准确计算超表面的透射光谱，对于深入理解其光学行为和设计高性能光学器件至关重要。今天咱就来唠唠如何用 Comsol 三维模拟实现超表面透射光谱的计算。

Comsol 与超表面

Comsol Multiphysics 是一款功能强大的多物理场仿真软件，它能帮助我们精确模拟各种物理现象。超表面，简单来说，就是一种具有亚波长尺度结构的二维平面，通过精心设计其结构单元，可以对光的相位、振幅和偏振等特性进行灵活调控。

构建三维超表面模型

首先，打开 Comsol，创建一个新的三维光学模型。在几何模块中，我们开始搭建超表面结构。比如，要构建一个由周期性纳米柱组成的超表面，代码可能类似这样（这里以 Comsol 脚本形式简单示意，实际操作在 Comsol 图形界面结合脚本功能实现）：

geom1 = model.geom('geom1');
geom1.feature('blk1').set('type', 'Block');
geom1.feature('blk1').set('size', [0.1 0.1 0.05]); % 设置纳米柱尺寸
geom1.feature('blk1').create;
geom1.periodic('per1').set('type', '1D');
geom1.periodic('per1').set('axis', 'x');
geom1.periodic('per1').set('period', 0.2); % 设置 x 方向周期
geom1.periodic('per1').create;

这段代码先是创建了一个名为 blk1 的长方体纳米柱，设置了它在 x、y、z 方向的尺寸分别为 0.1、0.1、0.05（这里尺寸单位假设为微米，实际依具体情况而定）。然后通过 periodic 函数设置了在 x 方向上的周期性，周期为 0.2 微米。这样就构建出了一个简单的一维周期排列的纳米柱超表面结构。

定义材料与物理场

超表面材料的选择对其光学特性影响很大。比如常见的硅材料，在 Comsol 中设置材料属性代码如下：

mat1 = model.materials.create('mat1');
mat1.select('geom1');
mat1.property('n').set('val', 3.45); % 设置硅的折射率

这里创建了名为 mat1 的材料，并将其应用到之前构建的几何模型 geom1 上，同时设置硅的折射率为 3.45。

接下来，定义物理场。在光学领域，通常会用到电磁波，频域（RF）模块。我们需要设定边界条件，比如设置入射波：

rf1 = model.physics('rf1');
rf1.boundary('ew1').set('name', 'Incoming Wave');
rf1.boundary('ew1').set('domain', [1]);
rf1.boundary('ew1').set('ef0', [1 0 0]); % 设置 x 方向极化的入射电场
rf1.boundary('ew1').set('k0', 2*pi/0.5); % 设置波数，对应波长 0.5 微米

这段代码在 rf1 物理场中创建了一个名为 Incoming Wave 的边界条件，应用在编号为 1 的域（这里假设超表面所在域编号为 1），设定了 x 方向极化的入射电场，以及对应波长为 0.5 微米的波数。

计算透射光谱

完成模型构建和物理场设置后，就可以进行计算了。在求解器设置中，选择合适的求解器和参数。一般对于这种频域问题，可选用频域求解器。然后设置扫描频率范围，以获取不同波长下的透射光谱。

s1 = model.study('s1');
s1.sweep('param1').set('range', linspace(0.4, 0.8, 50)); % 扫描波长范围 0.4 - 0.8 微米，50 个点
s1.run;

这段代码定义了一个名为 s1 的研究，在其中设置了参数扫描，扫描范围是从 0.4 微米到 0.8 微米，共 50 个点，对应不同的波长。运行求解器后，就开始计算不同波长下超表面的光学响应。

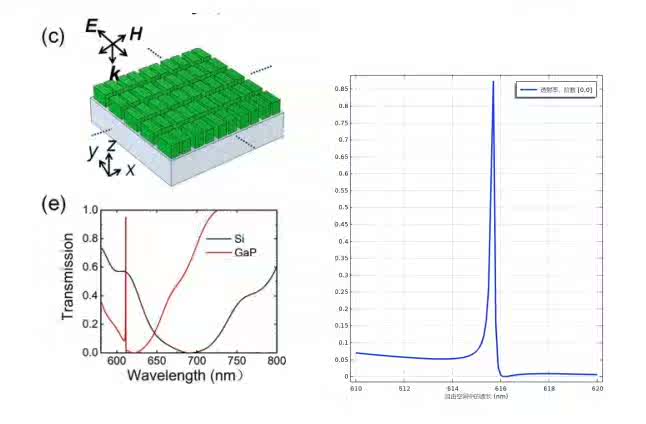

计算完成后，通过后处理模块，我们可以提取透射光谱数据并绘制光谱图。比如在 Comsol 的后处理绘图功能中，选择合适的变量和绘图类型，就能直观看到超表面的透射光谱曲线，从而分析超表面在不同波长下的透射特性。

通过 Comsol 的三维模拟，我们能够深入研究超表面的透射光谱，为超表面光学器件的设计和优化提供有力的理论支持。希望大家都能在 Comsol 的世界里，探索出超表面更多奇妙的光学特性！
