基于粒子群算法的电力系统最优潮流 以IEEE30节点的六机为对象，建立考虑功率平衡、机组爬坡约...

基于粒子群算法的电力系统最优潮流 以IEEE30节点的六机为对象，建立考虑功率平衡、机组爬坡约束、出力限制约束的电力系统经济调度模型，采用粒子群算法对模型进行求解，得到六个机组的最优运行计划，确定系统最优运行成本。 这段程序主要是一个基于粒子群优化算法（PSO）的电力系统调度程序。它用于优化电力系统中火电、风电和光伏发电机组的出力，以实现最小化发电成本和最小化失负荷量的目标。 该程序的主要功能是根据给定的负荷数据、初始机组出力和风光发电数据，通过PSO算法求解最优的机组出力方案。它涉及到的领域是电力系统调度和优化。 程序的主要思路如下： 1. 首先，定义了一些参数，如最大迭代次数、搜索空间维数、粒子个数等。 2. 然后，加载了电力系统的一些数据，包括机组的发电成本、负荷数据、风电数据和光伏数据。 3. 接下来，使用PSO算法对每个小时的机组出力进行优化，得到最优的机组出力方案。 4. 计算每个小时的发电成本、失负荷量、弃风弃光量等指标。 5. 绘制机组出力曲线、风电出力曲线、光伏出力曲线、负荷曲线和成本变化曲线。 程序中还包含一个名为"pso"的子函数，用于实现PSO算法的主要逻辑。该函数根据给定的负荷数据、初始机组出力和风光发电数据，通过迭代更新粒子的位置和速度，最终找到最优的机组出力方案。 另外，还有一个名为"fitness11"的子函数，用于计算每个粒子的适应度值。该函数根据机组出力、发电成本、失负荷量等指标，计算出一个综合的适应度值。 总的来说，这段程序通过PSO算法优化电力系统的机组出力，以实现最小化发电成本和最小化失负荷量的目标。它涉及到的知识点包括PSO算法、电力系统调度和优化等。希望以上分析对您有帮助！

1. 项目概述

本项目实现了一个基于粒子群优化算法（PSO）的电力系统经济调度模型，针对IEEE 30节点系统中的六台发电机组进行优化调度。该模型综合考虑了电力系统的功率平衡约束、机组爬坡约束和出力限制约束，以实现系统运行的经济性最优化。

2. 系统架构与核心功能

2.1 模型组成

系统由三个核心模块构成：

• 主程序模块（main.m）：负责系统初始化、24小时连续调度和结果可视化
• 粒子群算法模块（pso.m）：实现优化算法的核心逻辑
• 适应度函数模块（fitness11.m）：定义优化目标函数及约束处理

2.2 优化目标

模型以最小化系统总运行成本为目标，成本构成包括：

• 传统火电机组发电成本（二次函数形式）
• 新能源发电成本（风电、光伏）
• 失负荷惩罚成本
• 弃风弃光惩罚成本
• 机组出力越限惩罚成本

3. 关键技术实现

3.1 决策变量设计

优化问题的决策变量设计为：

• 6台发电机组的出力调整量
• 风电和光伏的实际消纳量

这种设计巧妙地将机组爬坡约束转化为决策变量的上下界约束，简化了问题复杂度。

3.2 约束处理机制

系统通过罚函数法处理各类约束：

机组出力约束：

if x(i)<P_min(i)
    dd_gg=dd_gg+10*abs(x(i)-P_min(i));
elseif x(i)>P_max(i)
    dd_gg=dd_gg+abs(x(i)-P_max(i));
end

功率平衡约束：

通过失负荷量计算惩罚项，确保系统功率平衡。

新能源消纳约束：

设置风电、光伏消纳量的上下限，避免过度弃风弃光。

3.3 粒子群算法改进

算法采用了自适应参数调整策略：

• 惯性权重线性递减：从0.9降至0.4
• 学习因子动态调整：认知因子从2.5降至0.5，社会因子从0.5升至2.5

这种设计在搜索初期注重全局探索，后期转向局部精细搜索，提高了收敛性能。

4. 算法流程

4.1 主调度流程

系统执行24小时连续优化调度：

1. 读取负荷预测、风电光伏预测数据
2. 逐小时调用PSO算法进行优化计算
3. 更新机组初始状态，实现时间耦合
4. 统计各时段成本并可视化结果

4.2 单次优化过程

每次PSO优化包含以下步骤：

1. 初始化粒子位置和速度
2. 计算初始适应度值
3. 迭代更新粒子状态
4. 边界处理和约束验证
5. 全局最优解追踪
6. 输出最优调度方案

5. 成本模型分析

5.1 发电成本计算

火电机组成本采用经典的二次函数模型：

成本 = a·P² + b·P + c

其中系数矩阵包含了各机组的运行特性参数。

5.2 惩罚成本结构

系统设计了多级惩罚机制：

• 失负荷惩罚：2000元/MW（高惩罚确保供电可靠性）
• 弃风弃光惩罚：500元/MW（促进新能源消纳）
• 机组越限惩罚：分级惩罚机制，越限程度越大惩罚越重

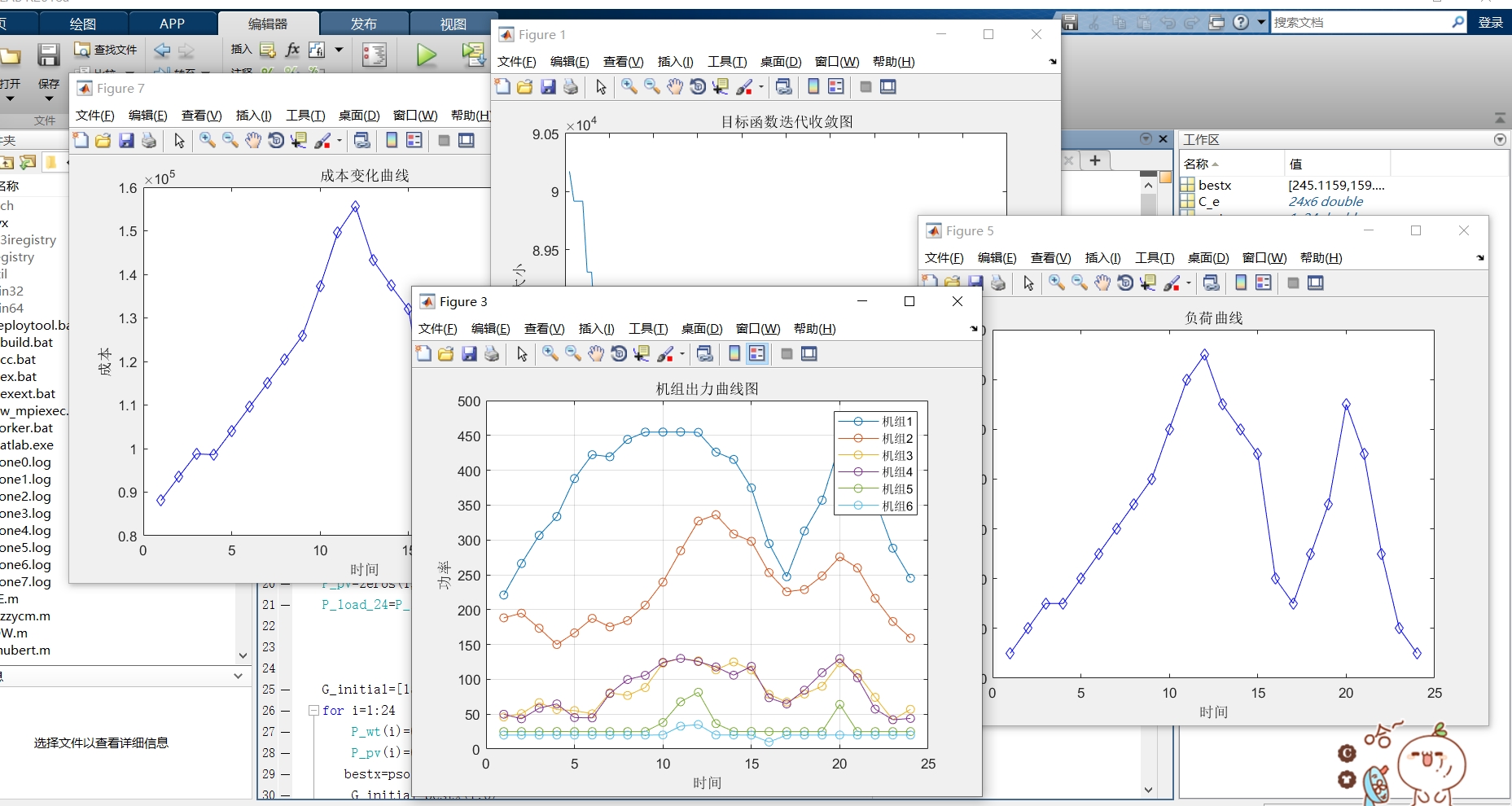

6. 可视化输出

系统提供丰富的可视化功能：

• 机组24小时出力曲线
• 风电/光伏预测与消纳对比
• 负荷变化曲线
• 成本变化趋势
• 算法收敛过程

7. 技术特点与优势

7.1 模型优势

1. 多目标协调：统筹经济性、可靠性和环保性
2. 时序耦合：考虑机组爬坡约束的时间连续性
3. 新能源友好：通过合理惩罚机制促进清洁能源消纳
4. 实用性强：基于实际工程参数，具有较高应用价值

7.2 算法优势

1. 参数自适应：动态调整搜索参数，平衡探索与开发
2. 约束处理高效：罚函数法与边界处理结合
3. 收敛性能好：通过惯性权重和学习因子优化提高收敛速度

8. 应用价值

该模型为电力系统经济调度提供了有效的解决方案，特别适用于高比例新能源接入的现代电力系统。通过合理的成本优化和约束处理，能够在保证系统安全稳定运行的前提下，显著降低系统运行成本，提高新能源消纳水平，为电力系统调度决策提供科学依据。

模型的模块化设计也便于进一步扩展，可以方便地加入更多的约束条件或优化目标，适应不同场景下的调度需求。
