VIO残差函数构建

带权重（方差）的残差计算： $r = \parallel f(x)\parallel ^2_\sum$ ，其中f(x)服从高斯分布，协方差为 $\sum$

协方差可以将所有残差变化到一个统一的无量纲的范围内，可以将不同残差进行相加

协方差还能起到一个权重的作用，协方差越小，则它的逆就越大，该测量值就更可信

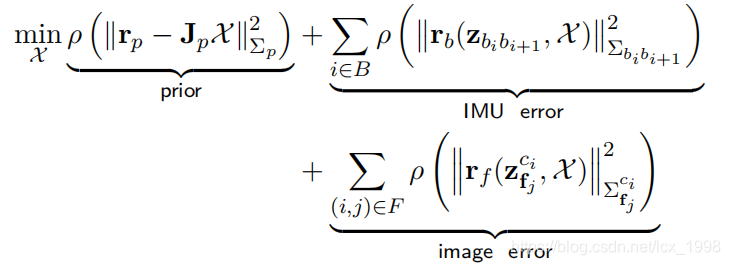

基于滑动窗口的VIO Bundle Adjustment

为了节约计算量采用滑动窗口形式的Bundle Adjustment，在 i时刻，滑动窗口内待优化的系统状态量定义如下：

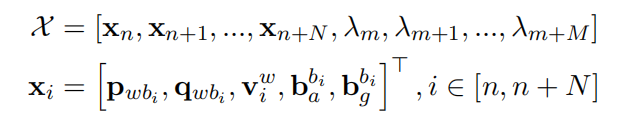

其中，xi包含i时刻IMU机体的在惯性坐标系中的位置，速度，姿态，以及IMU机体坐标系中的加速度和角速度的偏置量估计

n，m分别是机体状态量，路标在滑动窗口里的起始时刻。

N滑动窗口中关键帧数量

M是被滑动窗口内所有关键帧观测到的路标数量

视觉重投影误差

定义：一个特征点在归一化相机坐标系下的估计值和观测值的差

$r_c=\begin{bmatrix} \cfrac{x}{z}-u\\ \cfrac{y}{z}-v\ \end{bmatrix}$ ,其中，待估计的状态量为特征点的三维空间坐标(x,y,z)T,观测值(u,v)T为特征在相机归一化平面的坐标。

逆深度参数化：特征点在归一化相机坐标系与在相机坐标系下的坐标关系为：

$\begin{bmatrix} x\\ y\\ z \end{bmatrix}=\frac{1}{\lambda }\begin{bmatrix} u\\ v\\ 1 \end{bmatrix}$ ，其中 $\lambda$ =1/z是逆深度。

VIO中基于逆深度的重投影误差：特征点逆深度在第i帧中初始化得到，在第j帧又被观测到，预测其在第j中的坐标为

$\begin{bmatrix} x_c_j\\ y_c_j\\ z_c_j\\ z \end{bmatrix}=T_b_c^{-1}T_{wbj}^{-1}T_{wbi}T_{bc}\begin{bmatrix} \frac{1}{\lambda }u_c_i\\ \frac{1}{\lambda }v_c_i\\ \frac{1}{\lambda }\\ 1 \end{bmatrix}$

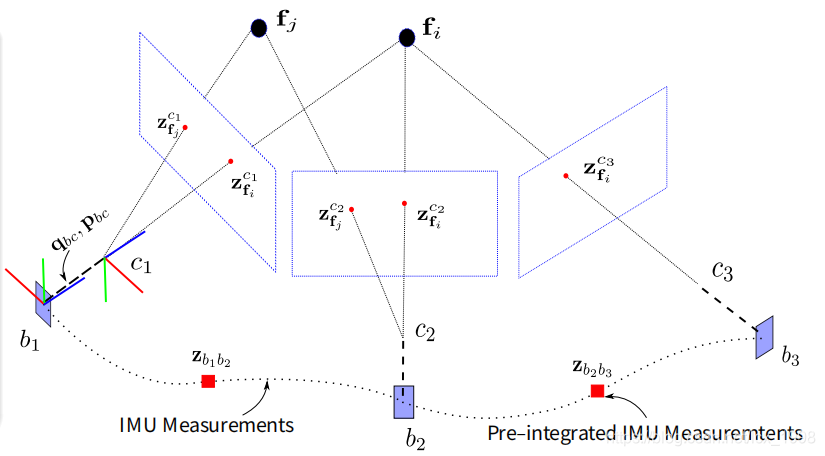

相机坐标系c1→body坐标系b1→body坐标系b2→相机坐标系c2

视觉重投影误差为：

$r_c=\begin{bmatrix} \frac{x_c_j}{z_c_j}-u_c_j\\ \frac{y_c_j}{z_c_j}-v_c_j \end{bmatrix}$

IMU测量值积分：

上标g表示gyro，a表示acc，w表示在世界坐标系world，b表示imu机体坐标系body

PVQ对时间的导数为：

$\dot{p}_{wbt}=v_t^w$ , $\dot{v}_t^w=a_t^w$ , $\dot{q}_{wbt}=q_{wbt}\otimes \begin{bmatrix} 0\\ \frac{1}{2}\omega ^b^t \end{bmatrix}$

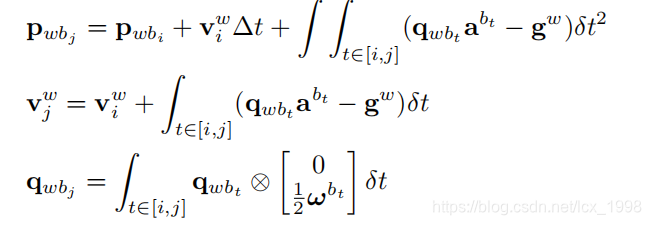

从第i时刻的PVQ对IMU的测量值进行积分得到第j时刻的PVQ：（前面第一次笔记已经推导过）

用此种方法，每次 $q_{wbt}$ 优化更新后，都需要重新进行积分，计算量大，所以采用预积分的方法

IMU预积分

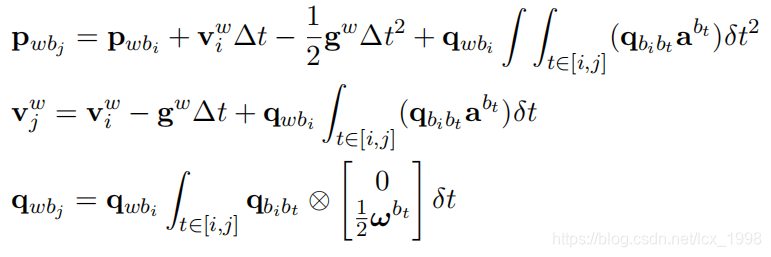

一个很简单的公式转换，就可以将积分模型转为预积分模型：

$q_{wbt}=q_{wbi}\otimes q_{bibt}$

那么，PVQ积分公式中的积分项则变成相对于第i时刻的姿态，而不是相对于世界坐标系的姿态

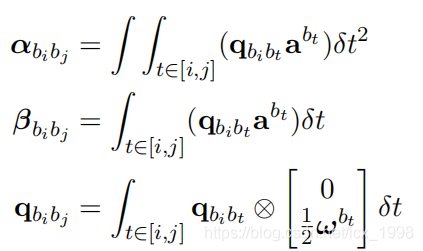

预积分量：预积分量仅仅跟IMU测量值有关，它将一段时间内的IMU数据直接积分起来就得到了预积分量

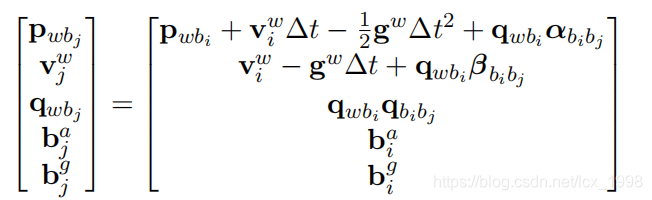

重新整理得到：

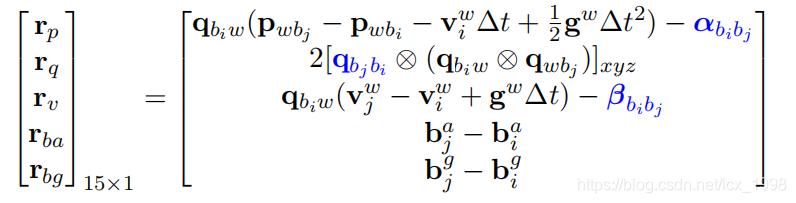

预积分误差：一段时间内IMU构建的预积分量作为测量值，对两时刻之间的状态量进行约束，

其中，位移、速度和偏置都是直接相减得到，第二项是关于四元数的旋转误差，其中[]xyz表示只取四元数的虚部（x,y,z）组成的三维向量。

预积分的离散形式

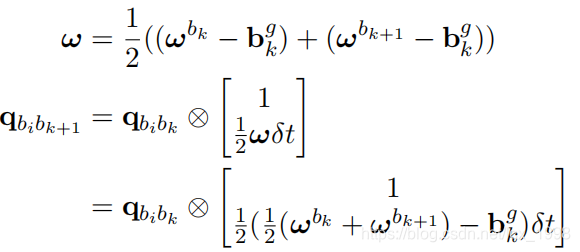

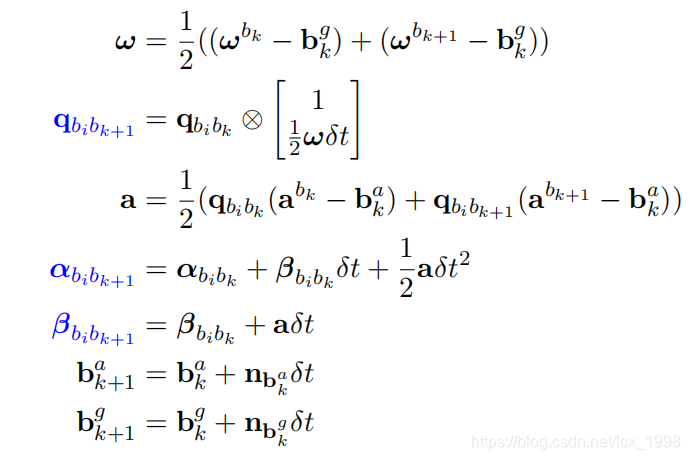

使用mid-point方法，两个相邻时刻k到k+1的位姿是用两个时刻的测量值a，w的平均值来计算

预积分量方差的计算

协方差的传递：已知一个变量y = Ax， $x\in N(0,\Sigma _x)$ ，则 $\Sigma _y=A\Sigma _xA^T$

假设已知相邻时刻误差的线性传递方程： $\eta _i_k=F_{k-1}\eta _{ik-1}+G_{k-1}n_{k-1}$

误差的传递由两部分组成：当前时刻的误差传递给下一时刻，当前时刻测量噪声传递给下一时刻。

协方差矩阵可以通过递推计算得到： $\Sigma _i_k=F_{k-1}\Sigma _{ik-1}F_{k-1}^T+G_{k-1}\Sigma _nG_{k-1}^T$ ，其中 $\Sigma _n$ 是测量噪声的协方差矩阵，方差从i时刻开始进行递推， $\Sigma _i_i$ = 0

状态误差线性递推公式的推导

通常对于状态量之间的递推关系是非线性的方程，如 $x_k=f(x_{k-1},u_{k-1})$ ，其中状态量为x，u是系统的输入量

用两种方法来推导状态误差传递的线性递推关系：

一种是基于一阶泰勒展开的误差递推方程

一种是基于误差随时间变化的递推方程

基于一阶泰勒展开的误差递推方程

令状态量为 $x = \hat{x} + \delta x$ ，其中真值为 $\hat{x}$ ，误差为 $\delta x$ ，另外输入量u的噪声为n

基于泰勒展开的误差传递（应用于EKF的协方差预测）：

非线性系统 $x_k=f(x_{k-1},u_{k-1})$ 的状态误差的线性递推关系如下：

$\delta x_k=F\delta x_{k-1}+Gn_{k-1}$ ，其中F是状态量xk对状态量xk-1的雅克比矩阵，G是状态量xk对输入量uk-1的雅克比矩阵

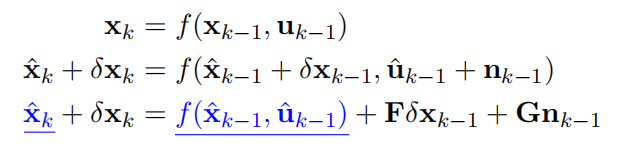

证明：进行一阶泰勒展开有

其中， $\hat{x}=f(\hat{x}_{k-1},\hat{u}_{k-1})$ ，所以两边可以约掉，即可导上述递推关系。

基于误差随时间变化的递推方程

如果我们能够推导状态误差随时间变化的导数关系，比如 $\delta \dot{x}=A\delta x+Bn$

则误差状态的传递方程为：

$\delta x_k=\delta x_{k-1}+\delta \dot{x}_{k-1}\Delta t$

$\rightarrow \delta x_k=(I+A\Delta t)\delta x_{k-1}+B\Delta tn_{k-1}$

通过这两种推导方式可以看出： $F = I + A\Delta t$ , $G = B\Delta t$

为什么会要弄误差随时间的变化呢？

这是因为VIO系统中已经知道了状态的导数和状态之间的转移矩阵，如我们已经知道了速度和状态量之间的关系： $\dot{v}=Ra^b+g$

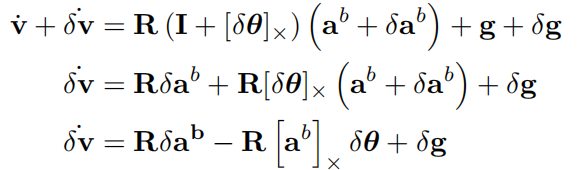

那么就可以推导速度的误差和状态误差之间的关系，再每一项上都加上各自的误差就有：

由此就可以类推，轻易写出整个A和B其他方程了。
