TI高精度实验室ADC系列培训视频 第2章 ADC驱动拓扑

原创 已于 2022-01-29 19:11:55 修改 · 1.3k 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数字信号处理

于 2022-01-24 23:29:30 首次发布

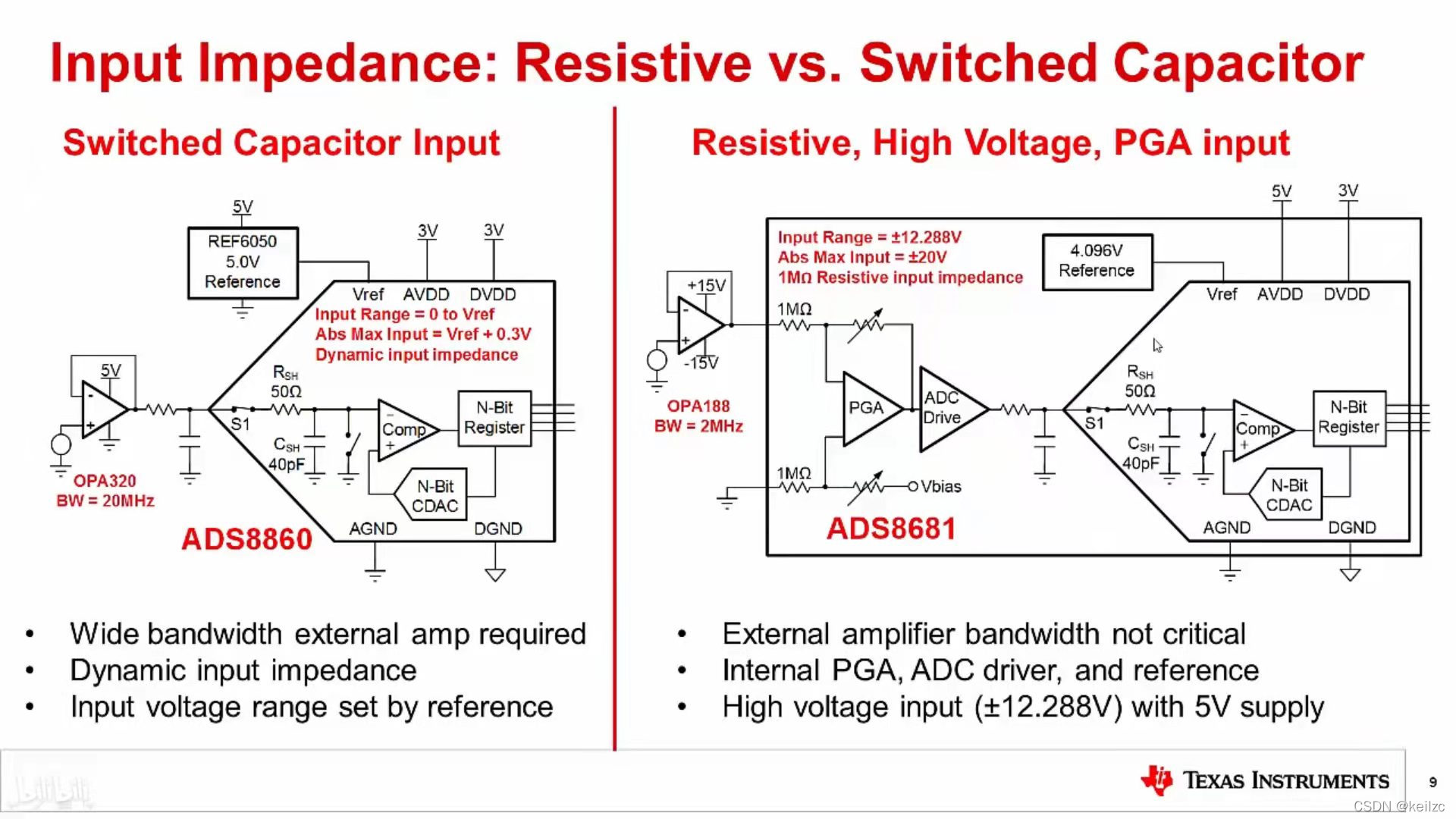

本文详细介绍了SAR型ADC的不同输入结构，包括单端输入、伪差分输入、全差分输入和真差分输入的特点及应用场景。此外还对比了电阻型和开关电容型输入阻抗结构的区别。

TI高精度实验室ADC系列培训视频（B站）
TI高精度实验室ADC系列培训视频（21ic）

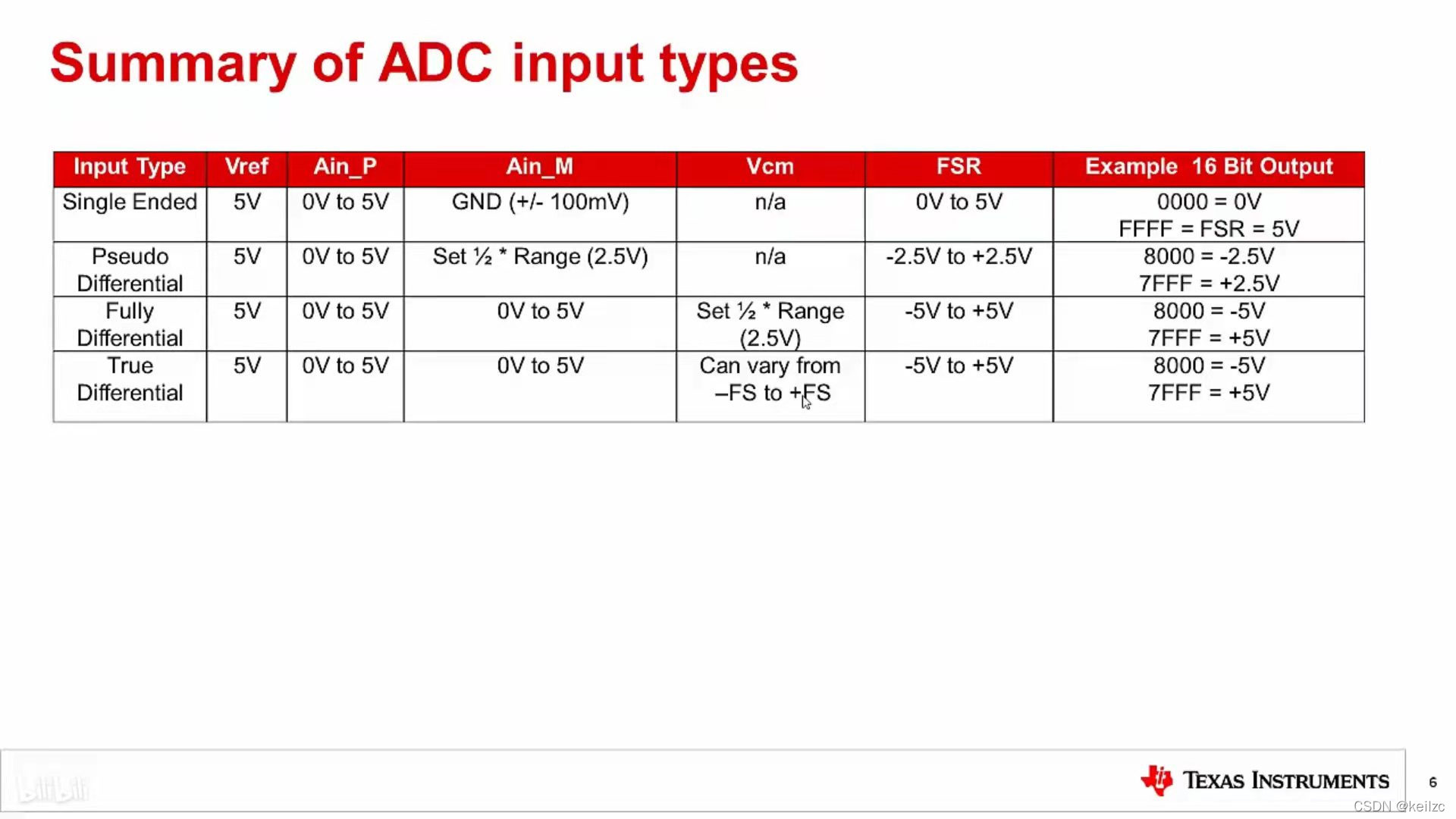

2.1 SAR型ADC输入类型

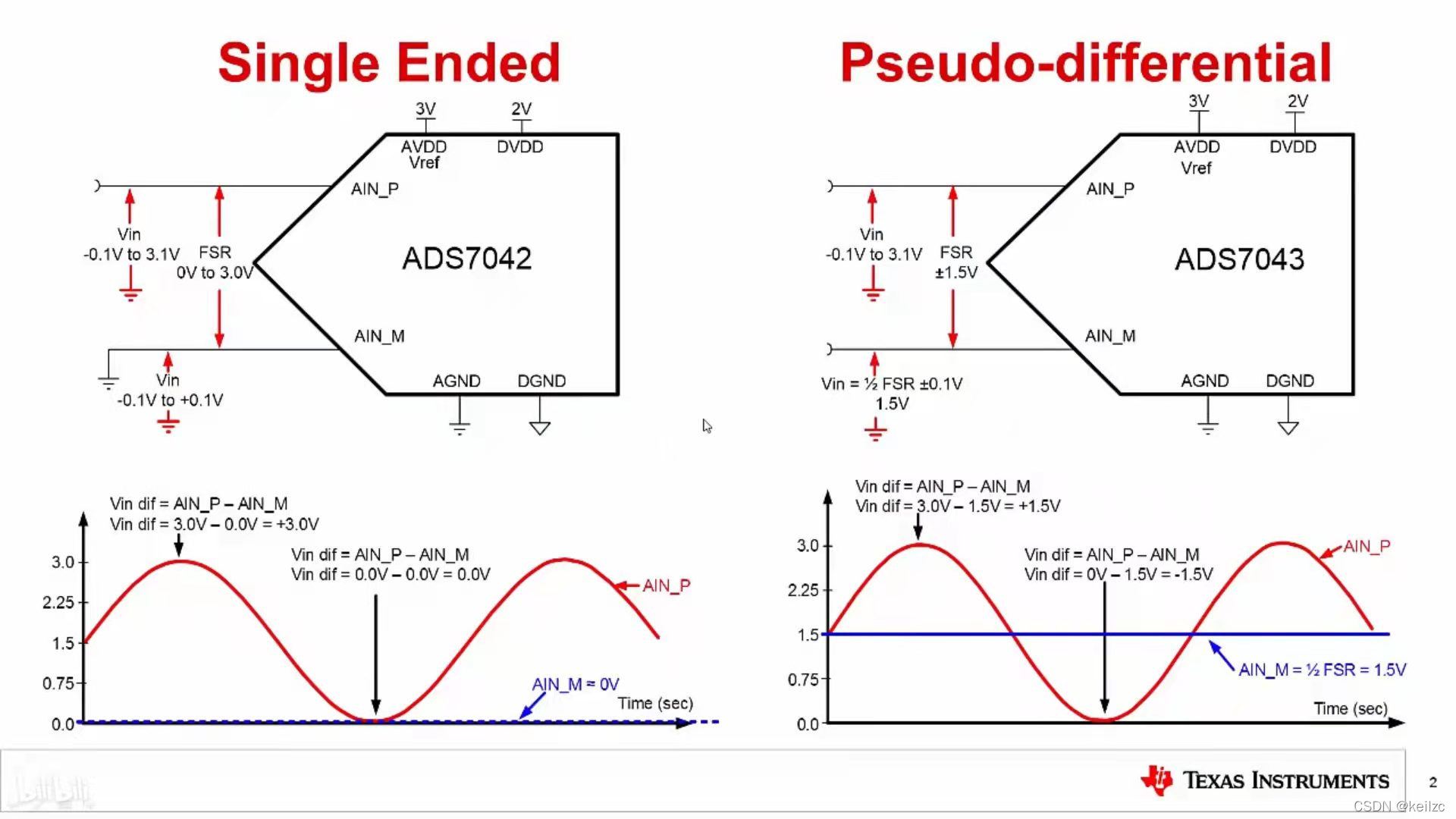

单端输入结构的输入信号是相对于地来测量的。在这个例子中AD 的正输入端连接到了输入信号，负端连接到了地。有的器件地线是和内部结构连接在一起，只有一个输入端 。
伪差分输入结构的输入信号是相对于满量程的一半来测量的。在这个例子中满量程为 3V，AD 的负输入端连接到了满量程的一半，即1.5V±100mV。正输入端可以在负输入端的上下进行摆动，产生正负差分输入信号。

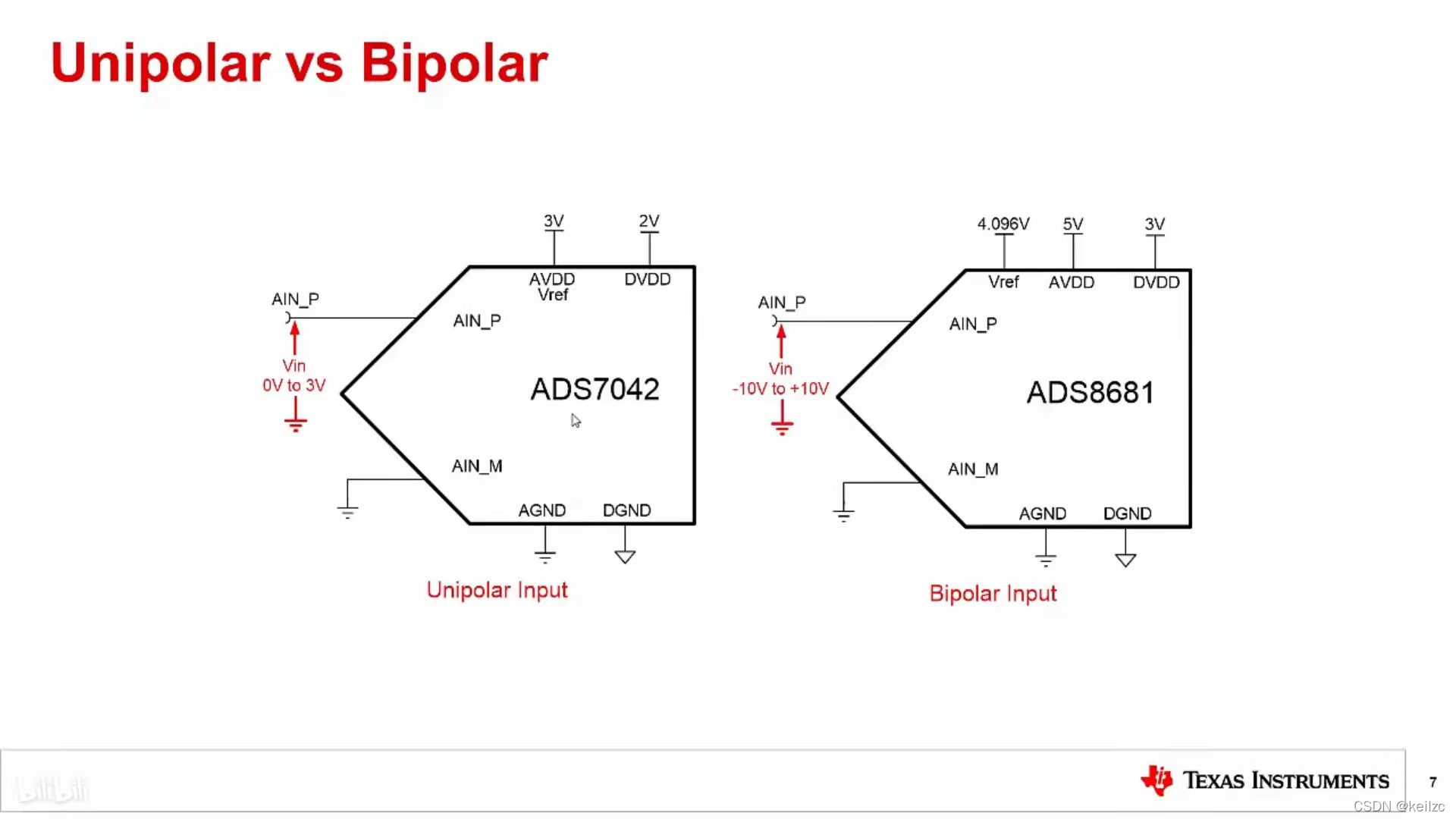

因此对于伪差分输入型器件，它的输出数字代码是有符号的，因为它存在正负两种情况。同理，对于单端输入结构，它的输出代码均是无符号的，因为它的所有输入信号都是正的。
在这里插入图片描述

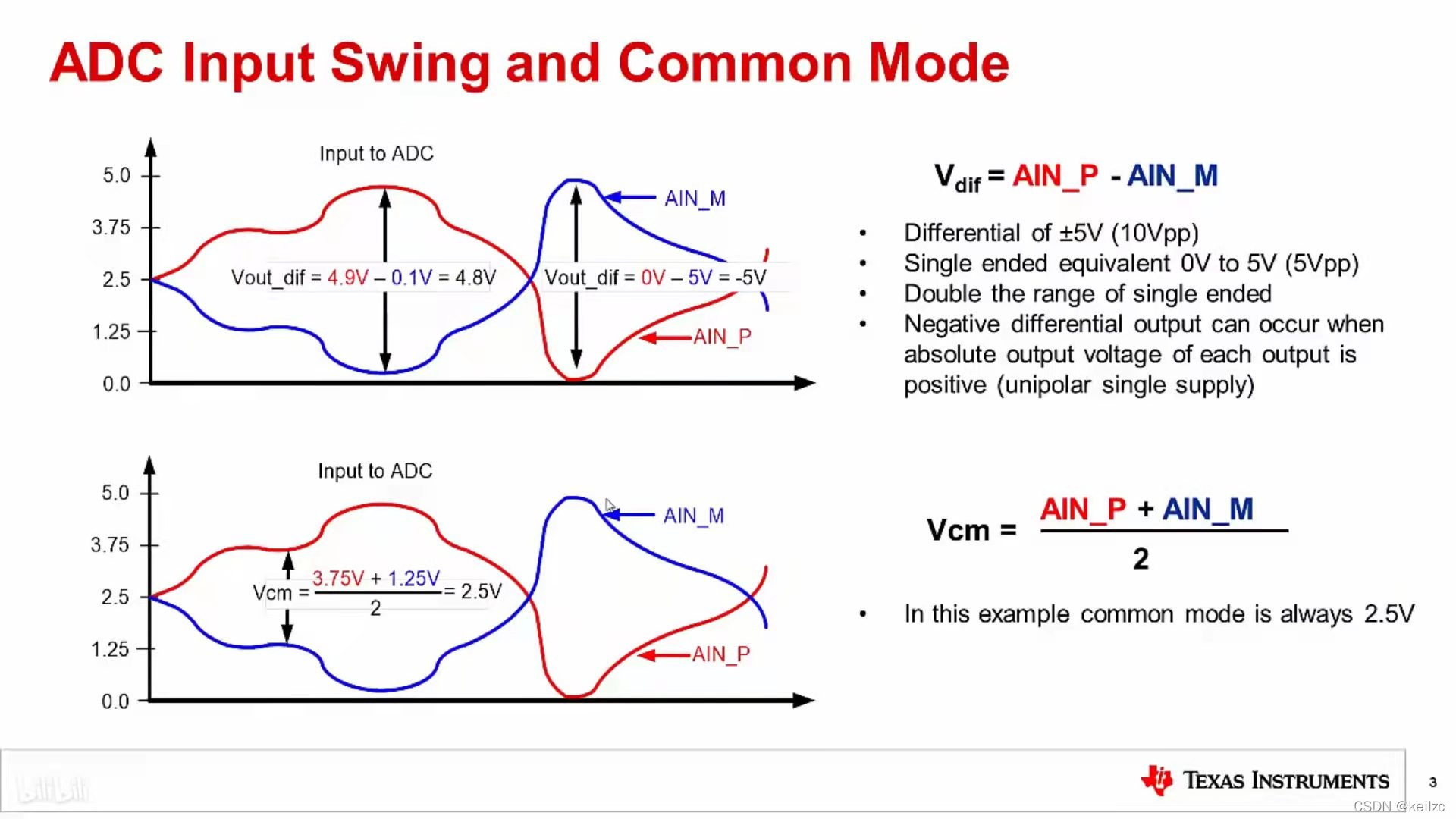

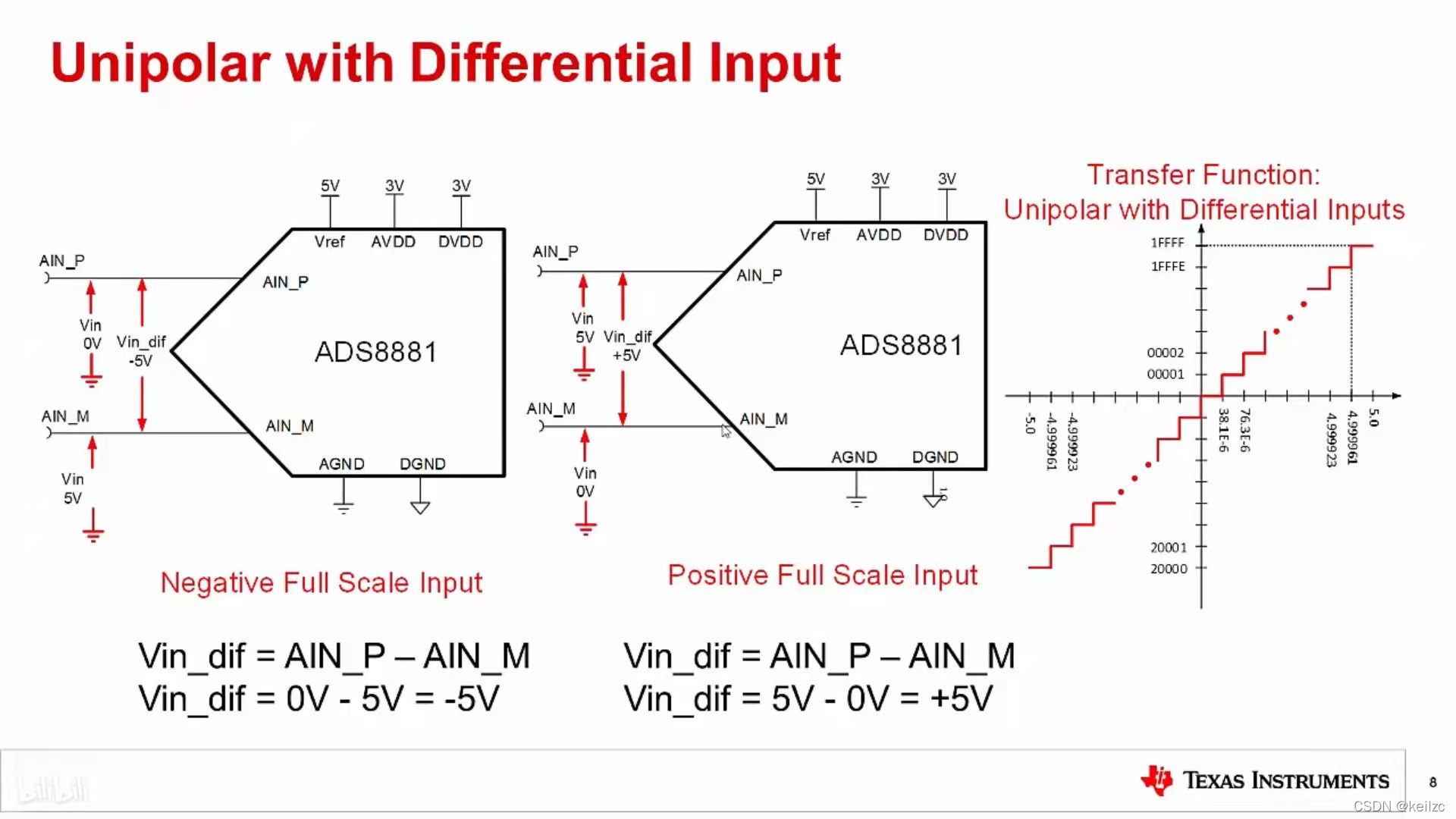

差分信号等于正输入电压减去负输入电压。图中这两个输入电压都是 0V 和 5V，但是它的差分输入范围是±5V。所以差分输入范围是每个输入电压的两倍
共模电压是两个输入电压的平均值，简单的计算方法就是将两个电压相加除以2，共模输入电压是数据转换中非常重要的一个限制参数。
在这里插入图片描述

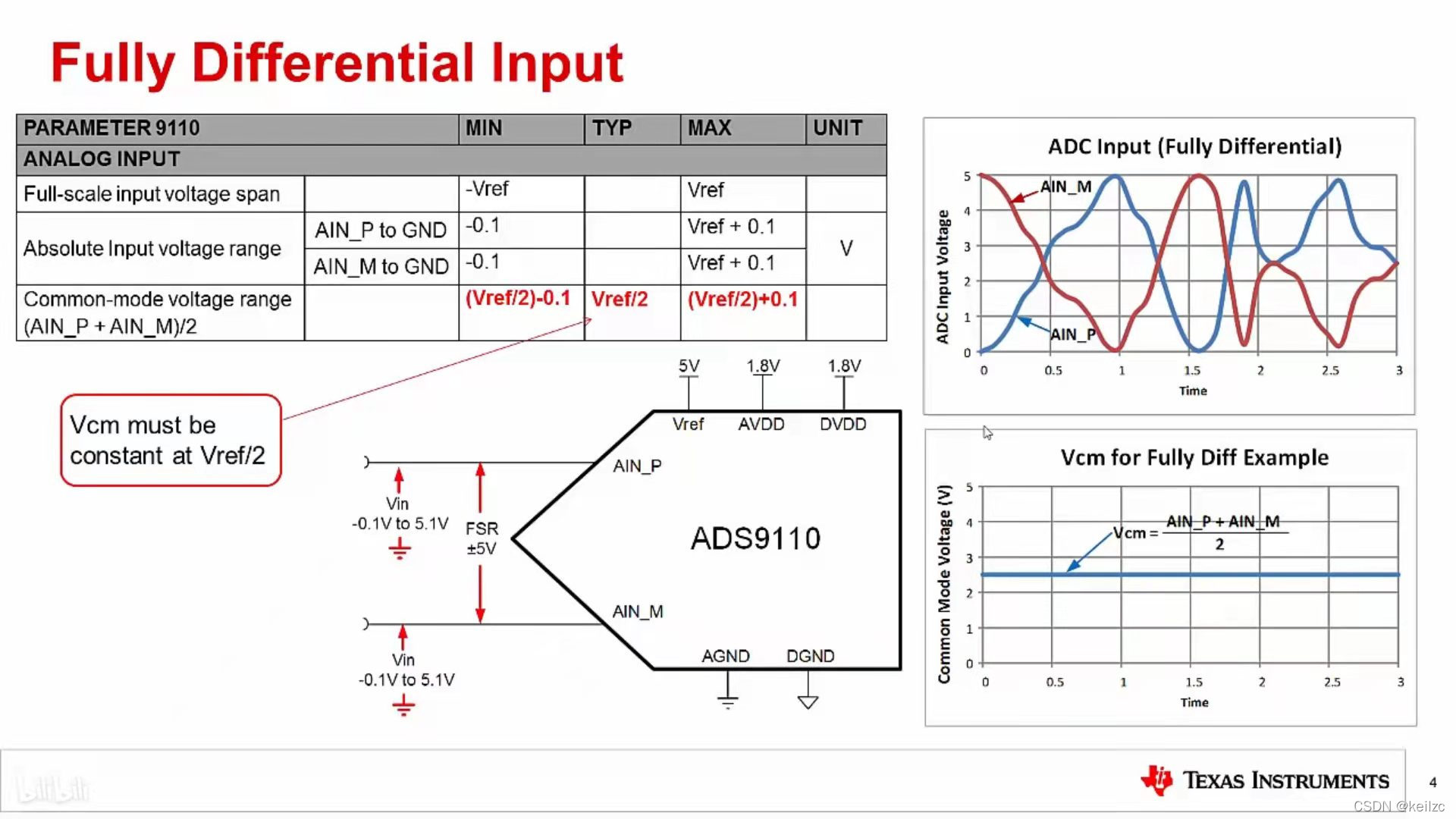

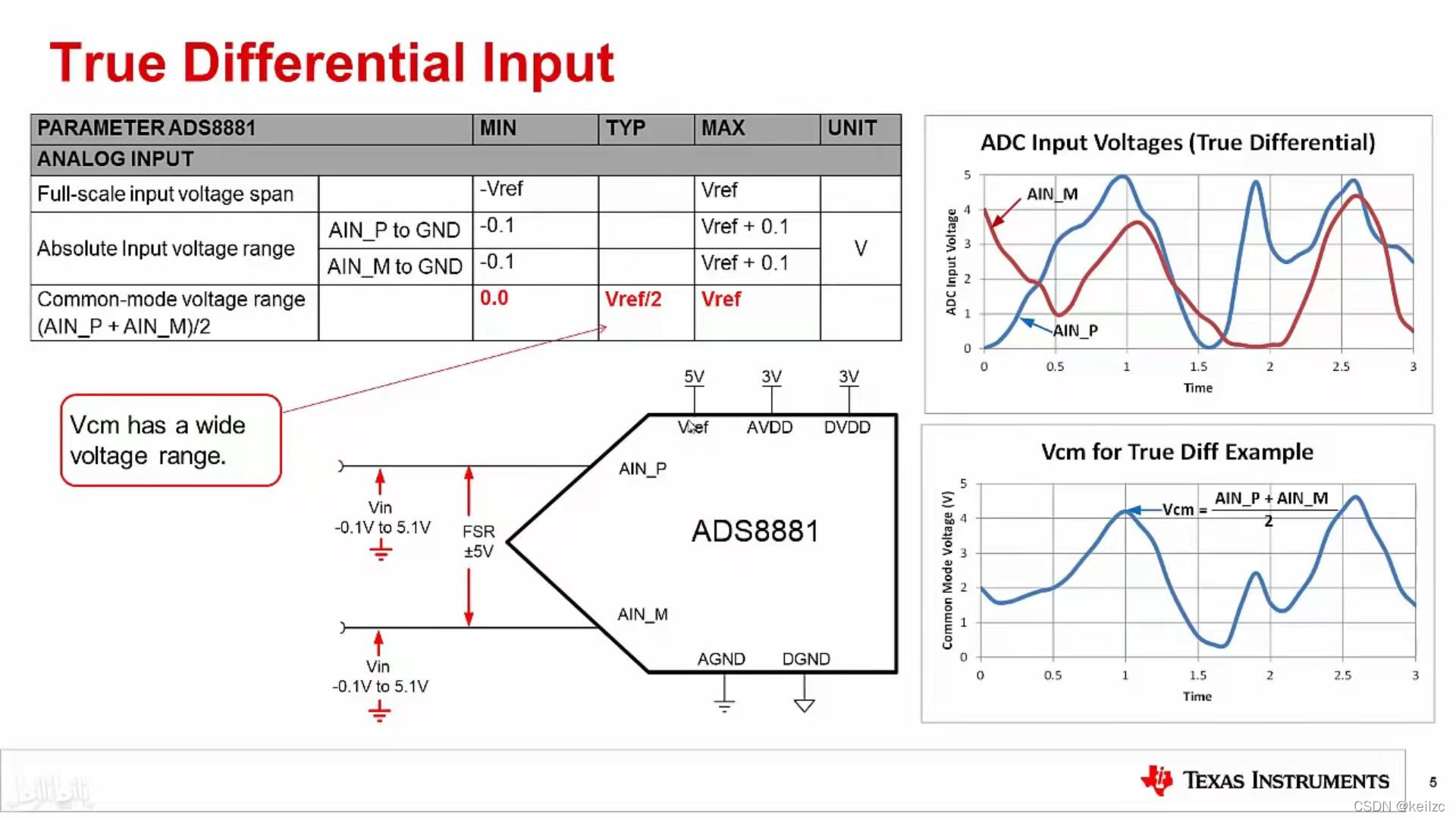

全差分输入结构：输入差分信号为正输入减去负输入，差分输入范围是两倍的输入电压。在这个例子中每个数端的信号为 0 到 5V，那么差分数范围就是
