第一章:直流参数和交流参数
输入电容 寄生电容 采样电容

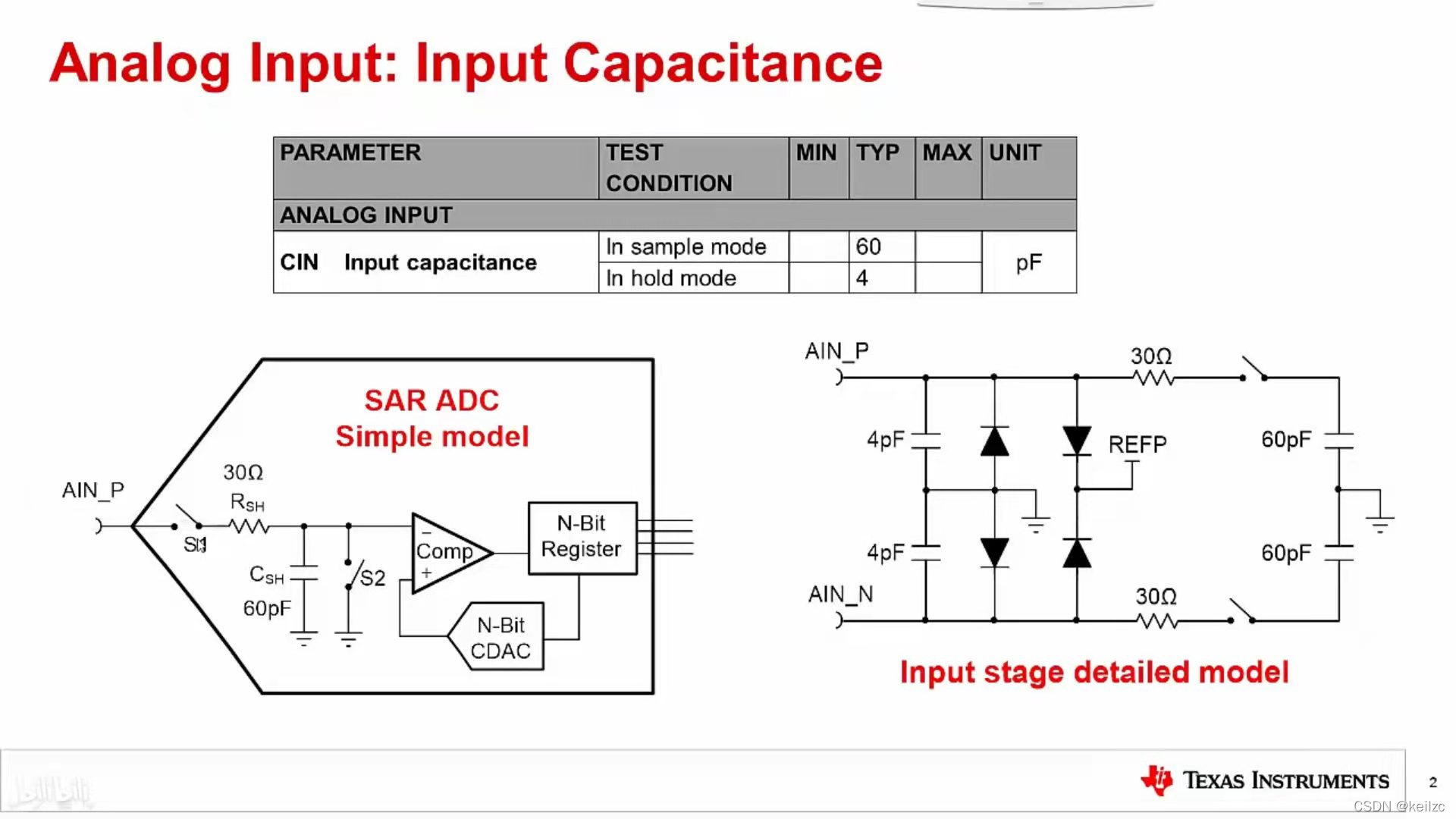

当进行采样时 ,S1开关闭合 ,采样电容与输入信号连接在一起到 ADC的输入端,输入信号对采样电容进行充电,这段时间称为采样时间。
在保持模式下 ,S1 开关断开,ADC 开始转换采样的信号,这一段时间称为转换时间。
转换完毕后,S2开关闭合,采样电容放电,为下一采样操作做准备。

如右上图具体模型中,寄生电容4pf始终存在,采样时开关闭合,以采样电容60pf为主,保持时开关断开,只有寄生电容4pf。
输入漏电流

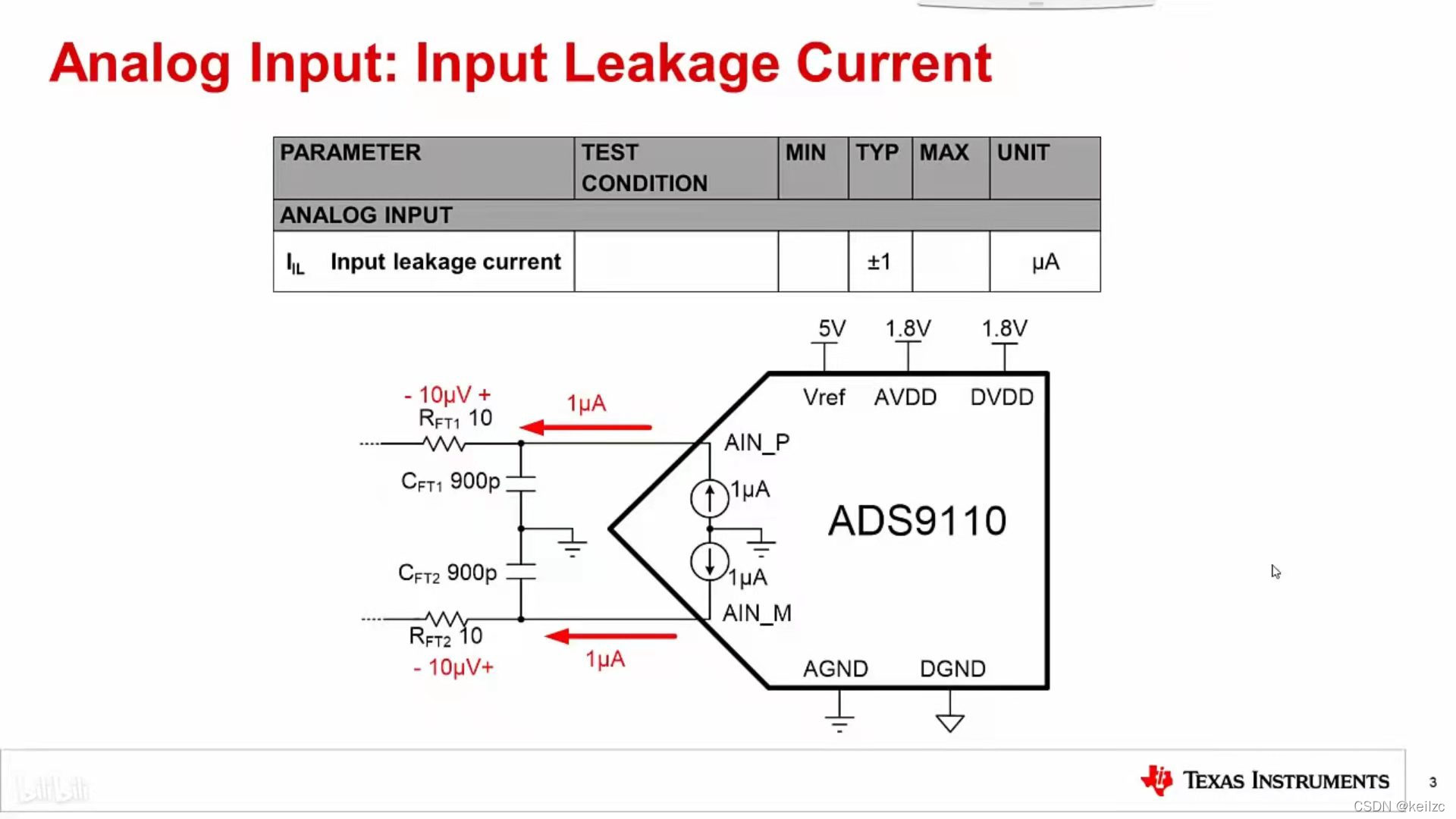

输入漏电流是指流入流出ADC输入端的直流电流,这个电流由器件内部 ESD保护和其他寄生参数引入。在进行建模分析时可以把它看成一个直流电流源 加载到ADC的两个输入端口,类似于运放的输入偏置电流。通常规格书中给出的是典型值,但是实际中要比给出的值大很多,一般对于最大值的估计我们可以使用三倍的标准差来计算。

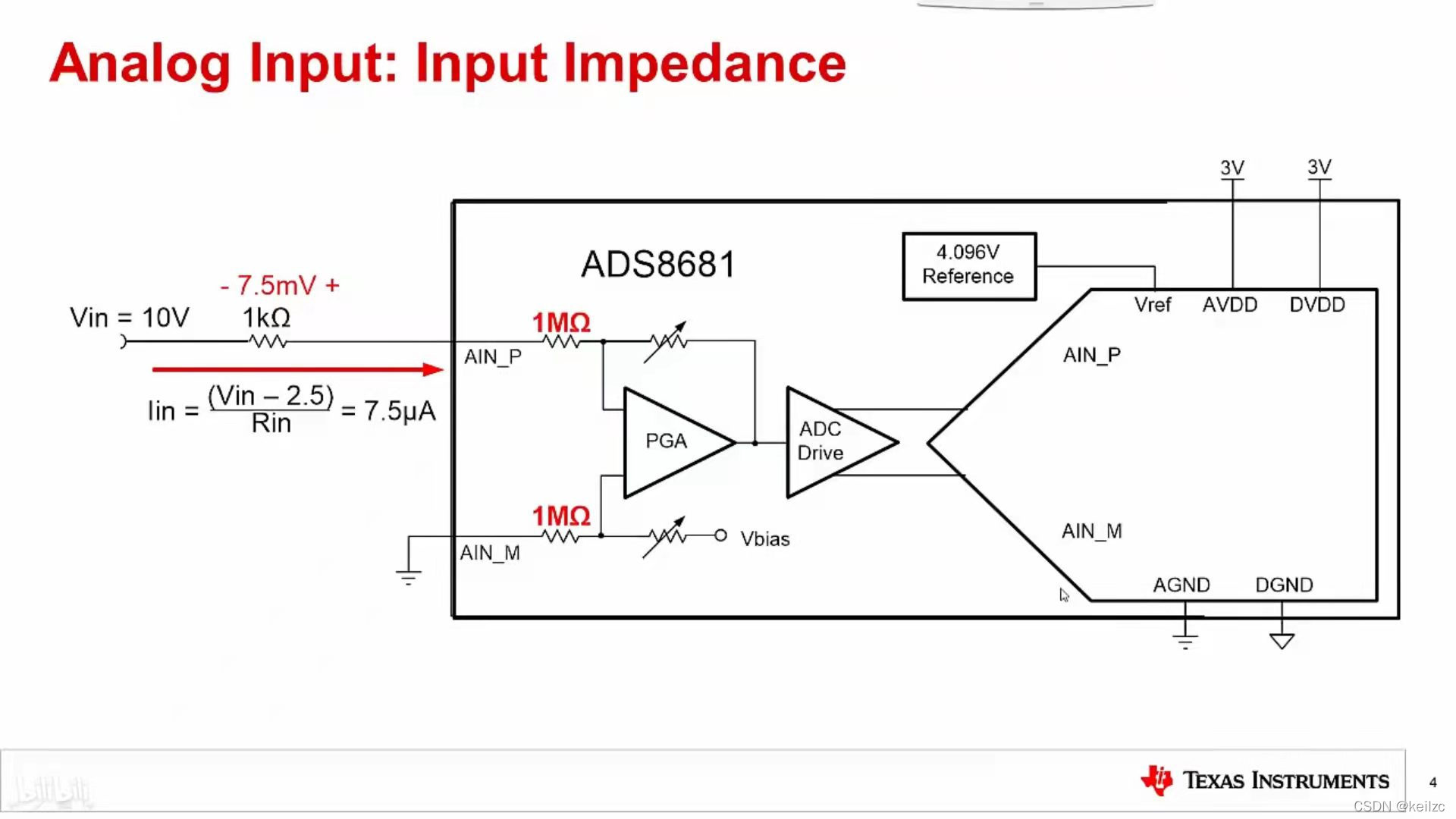

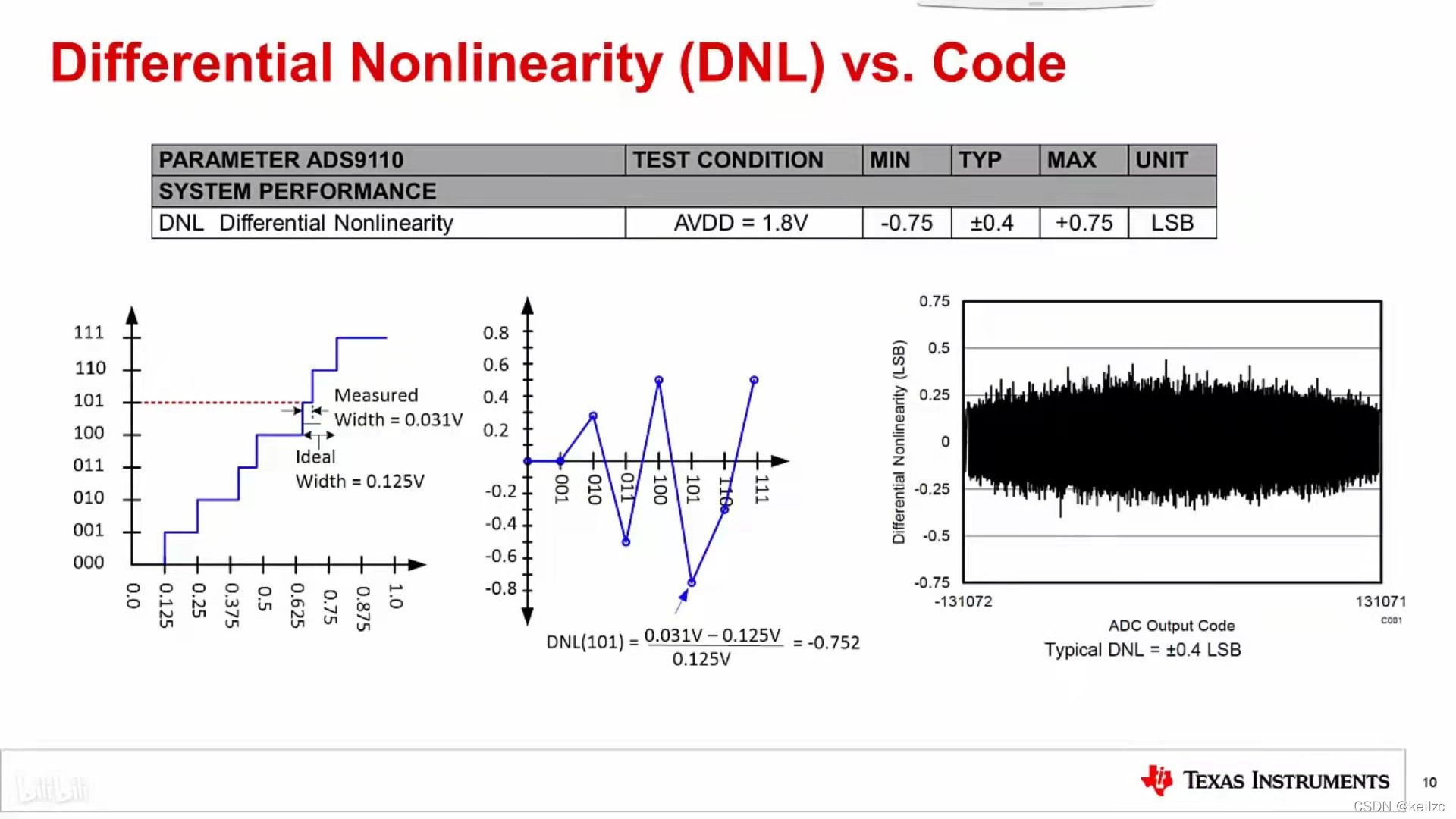

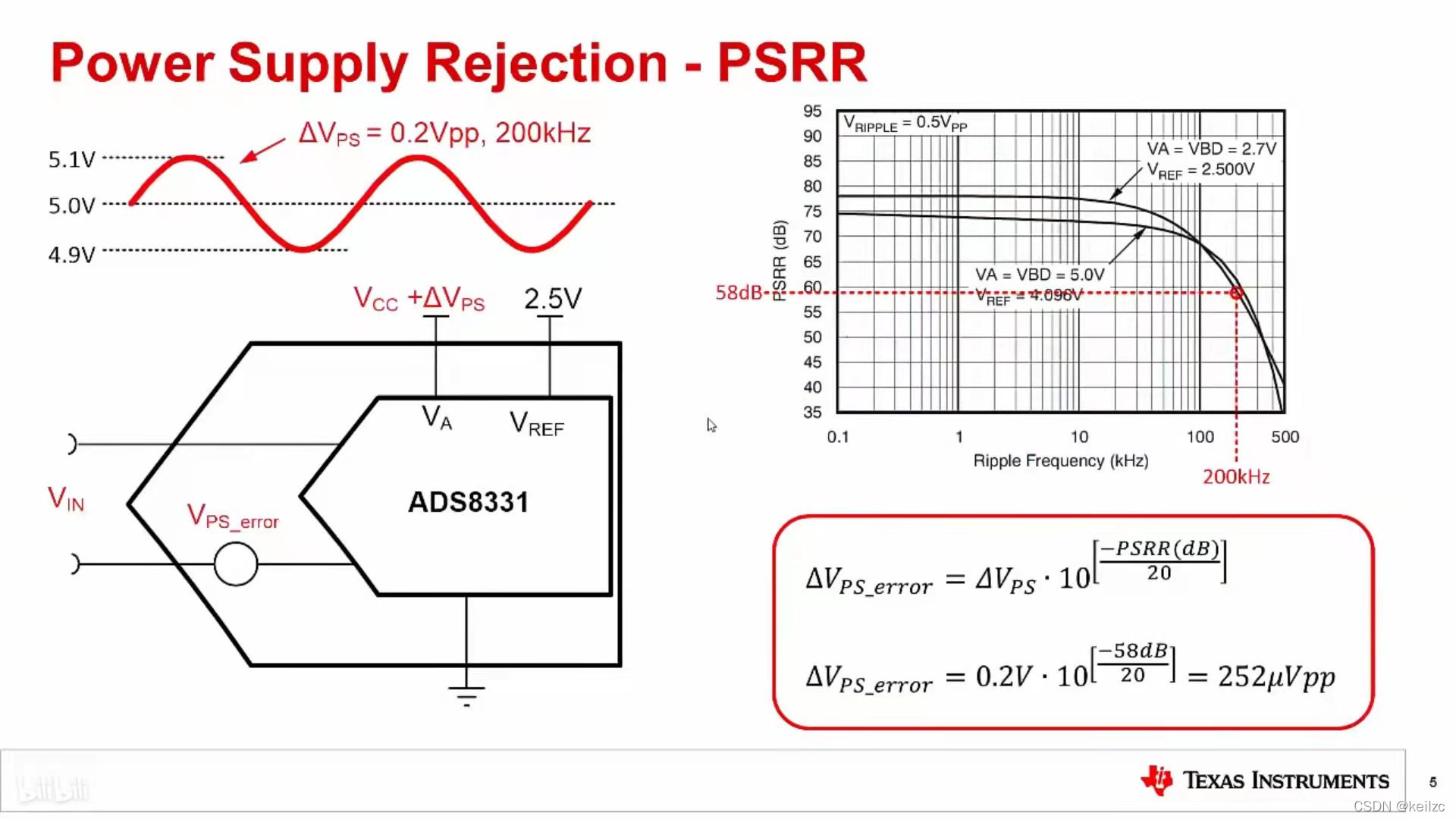

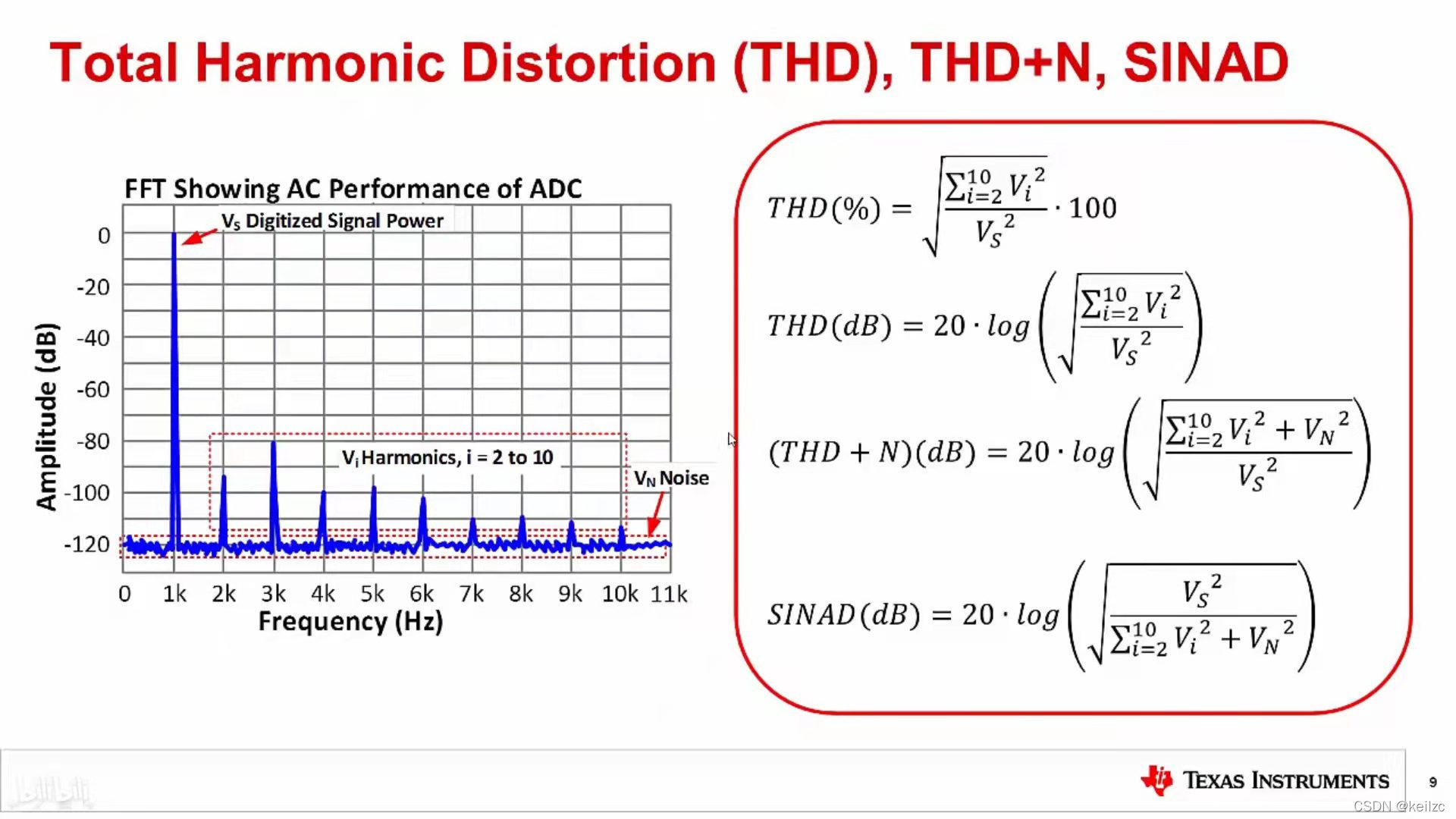

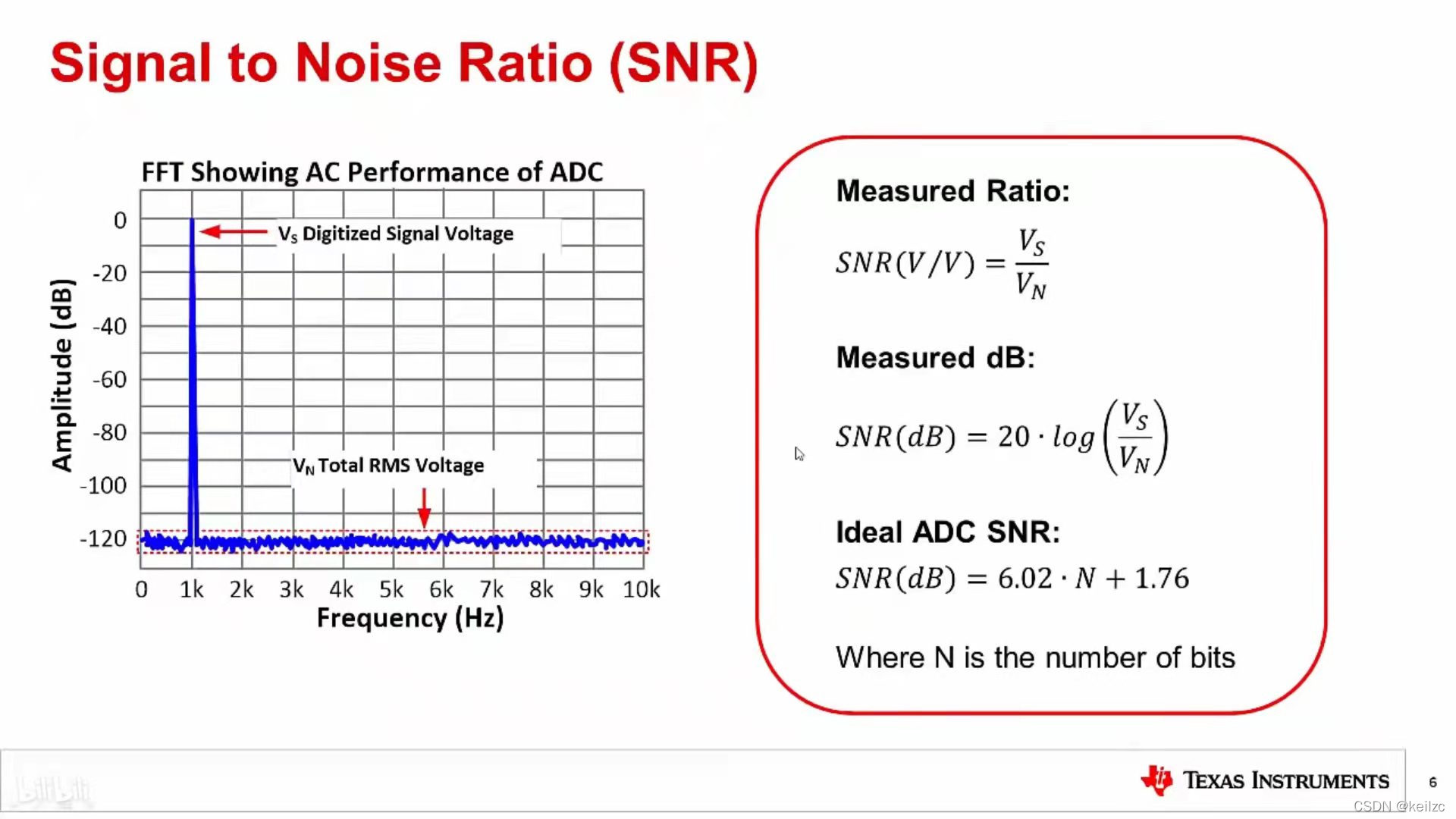

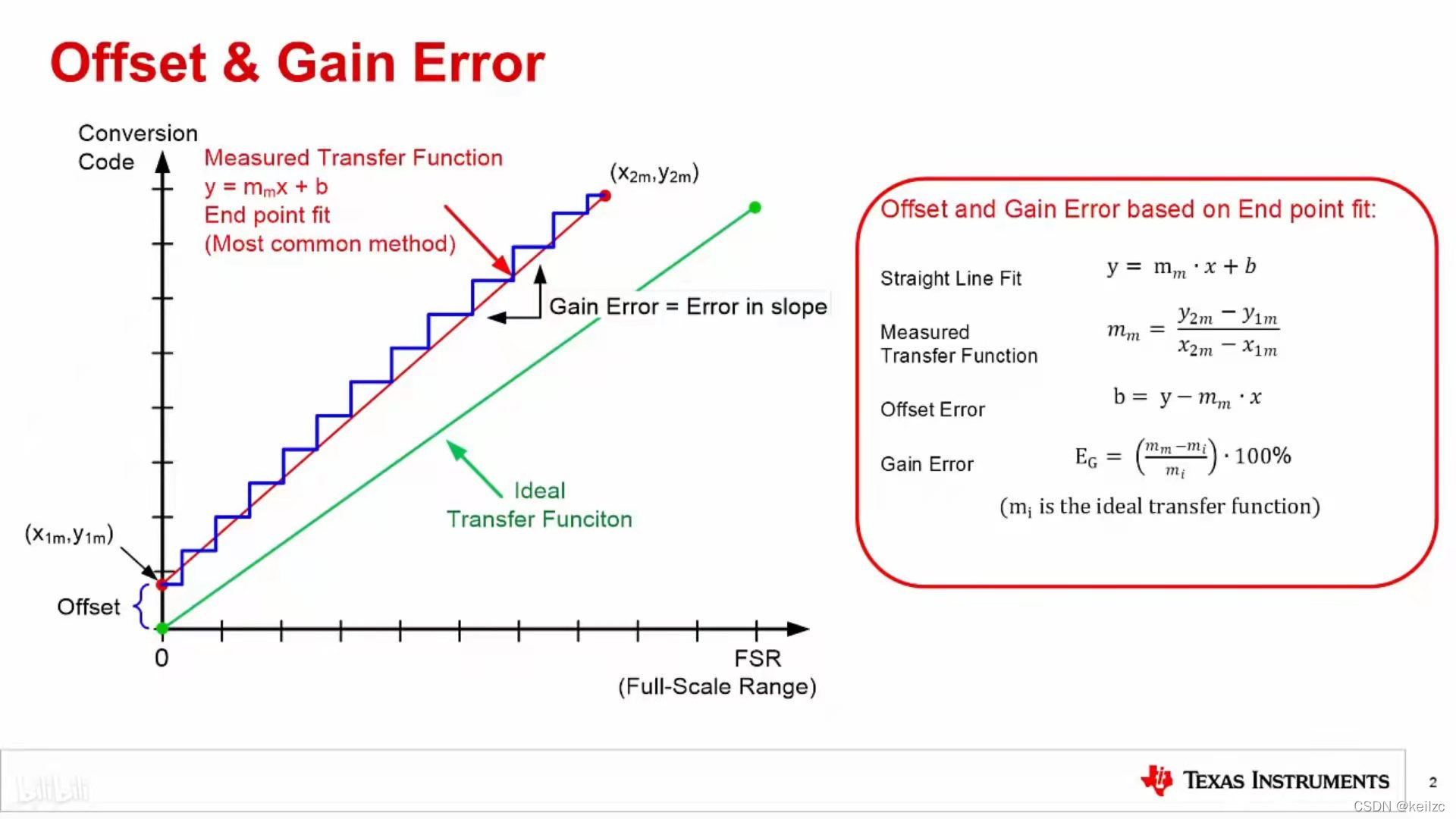

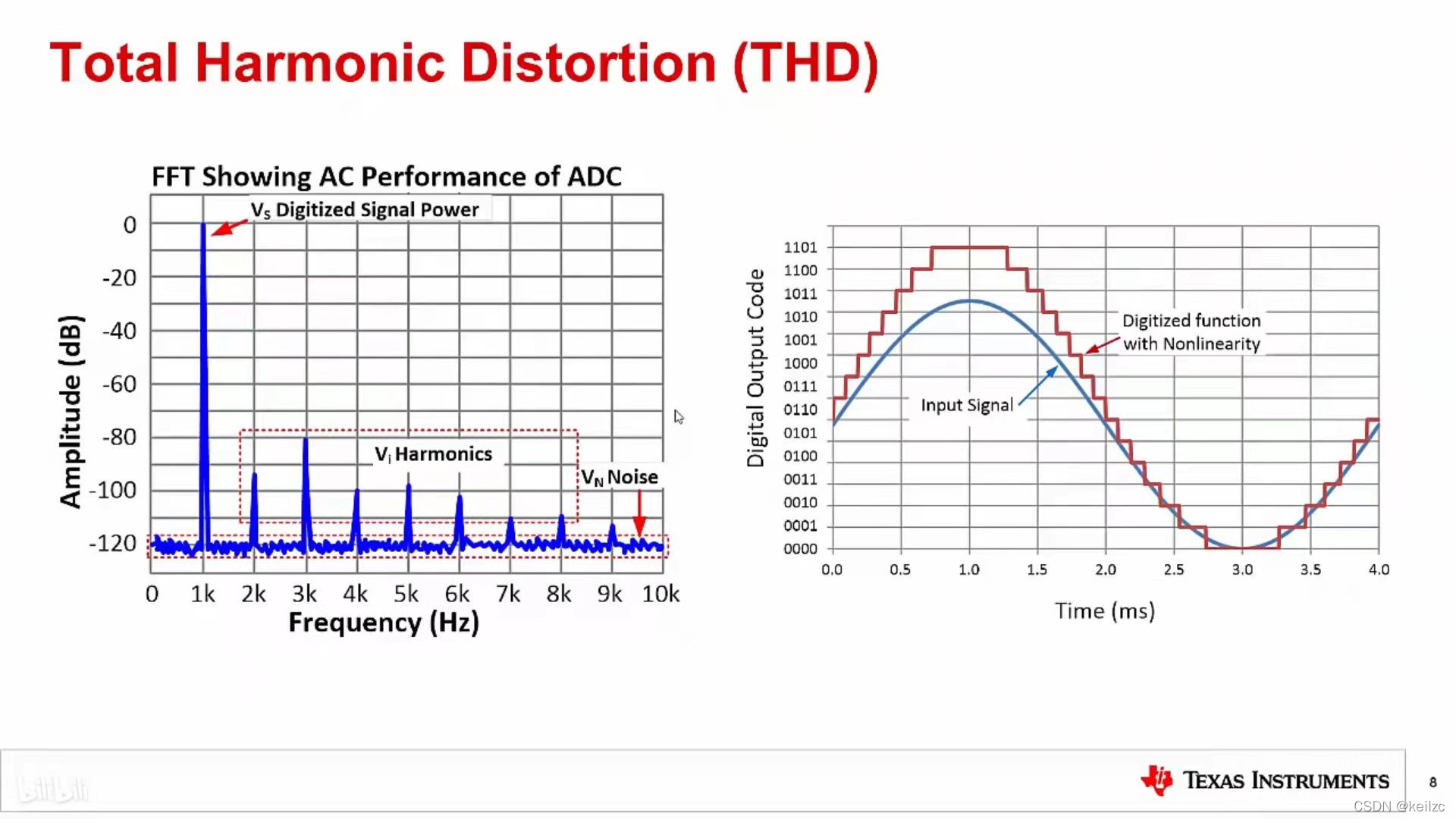

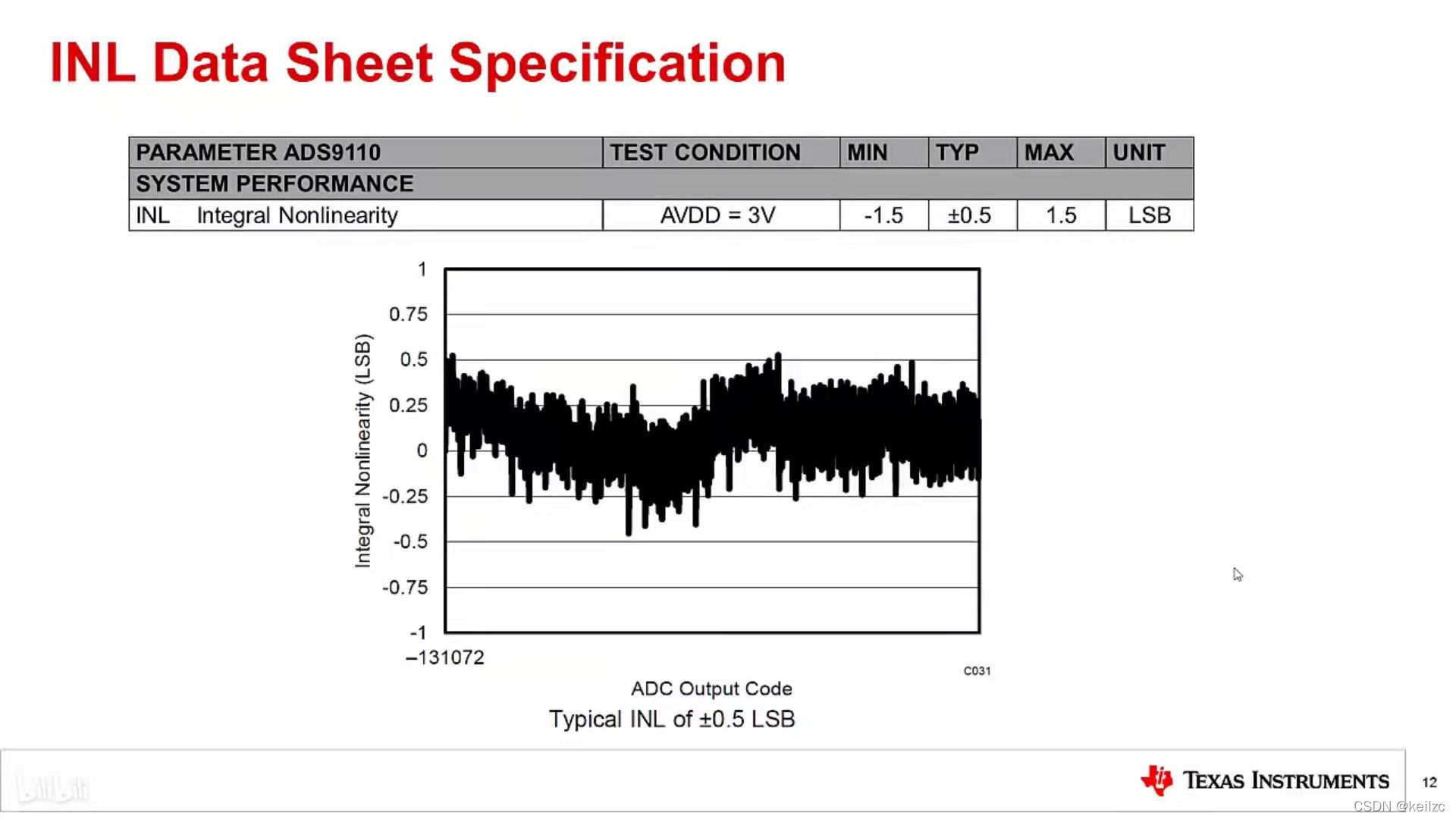

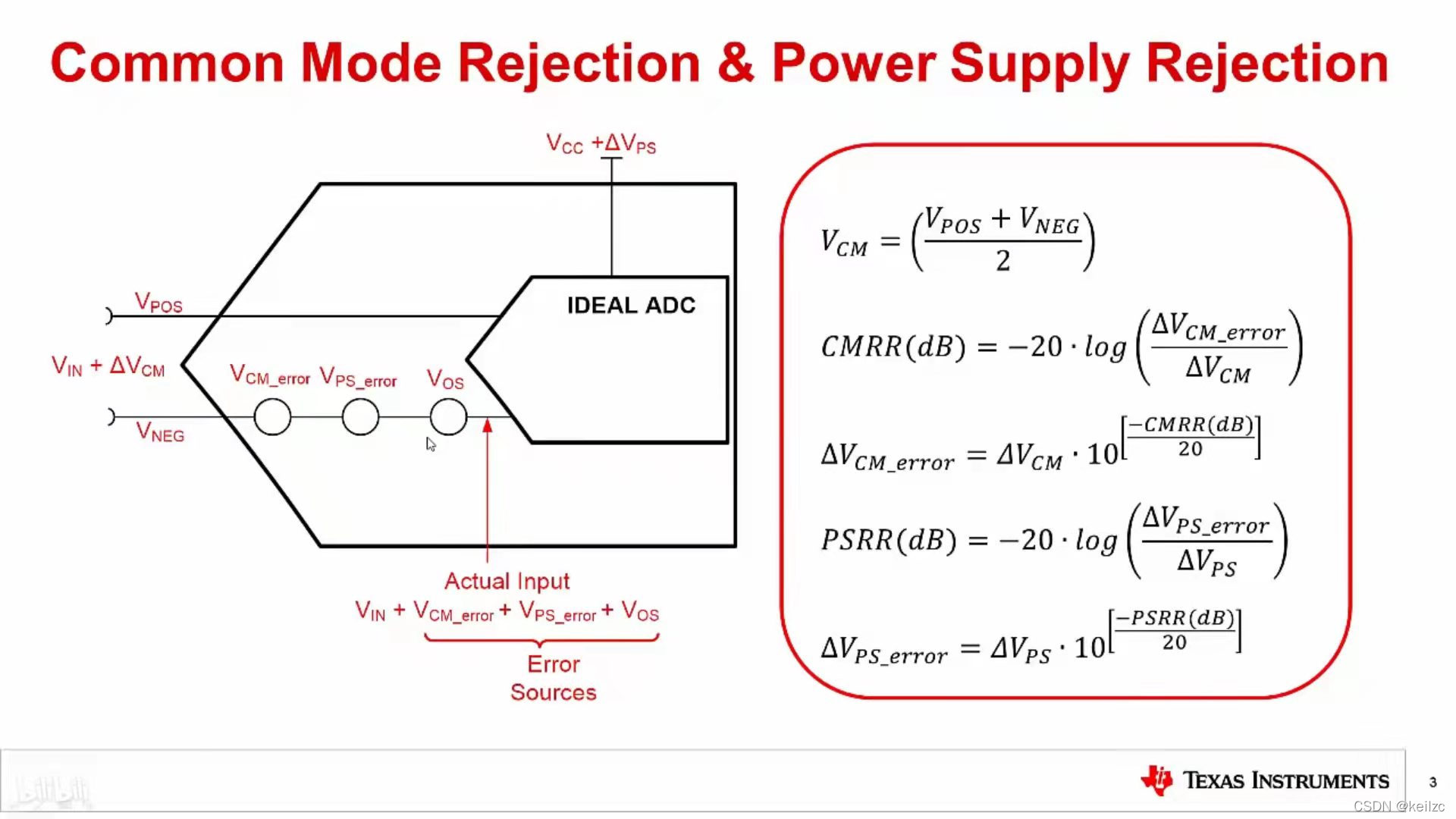

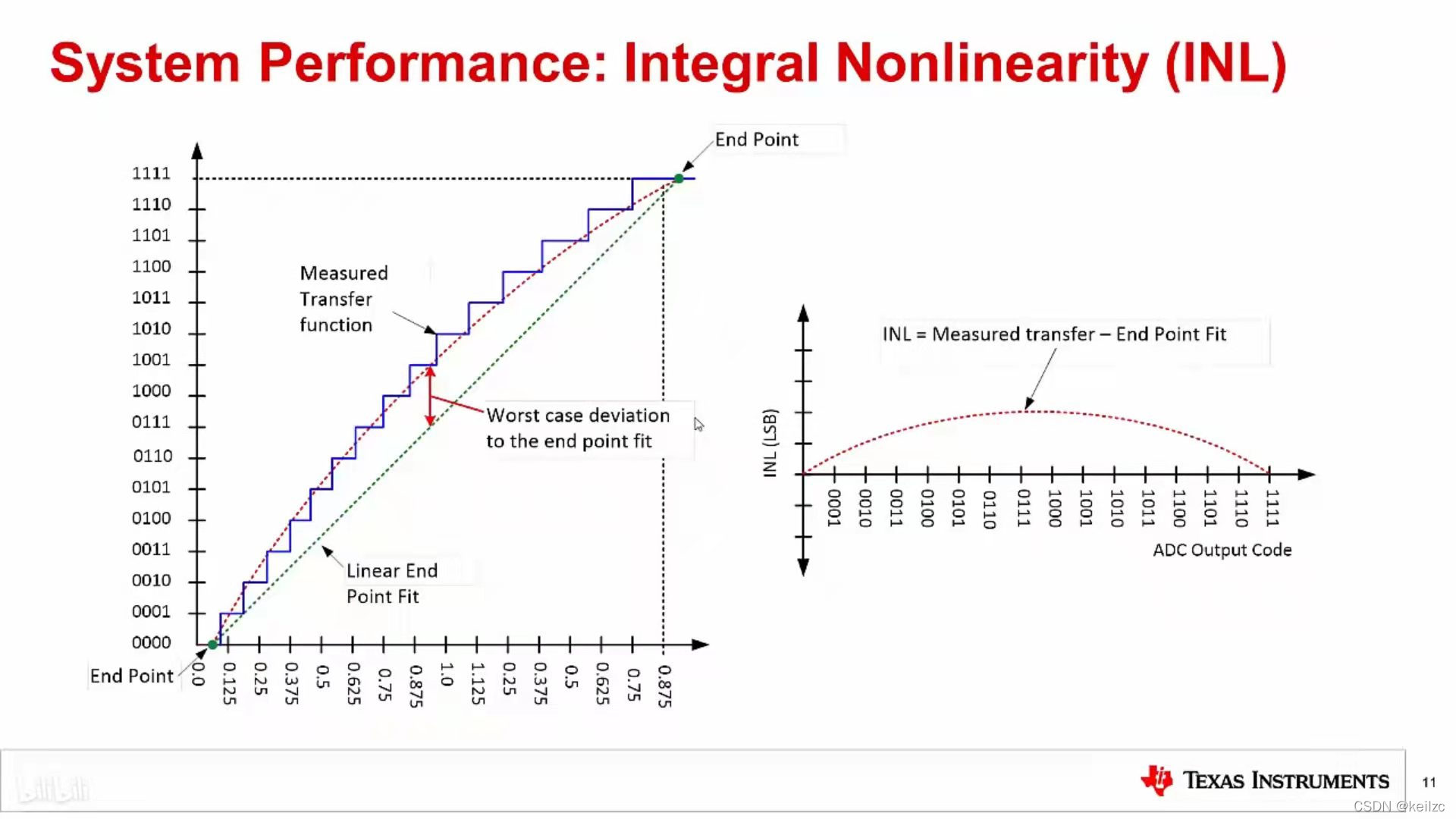

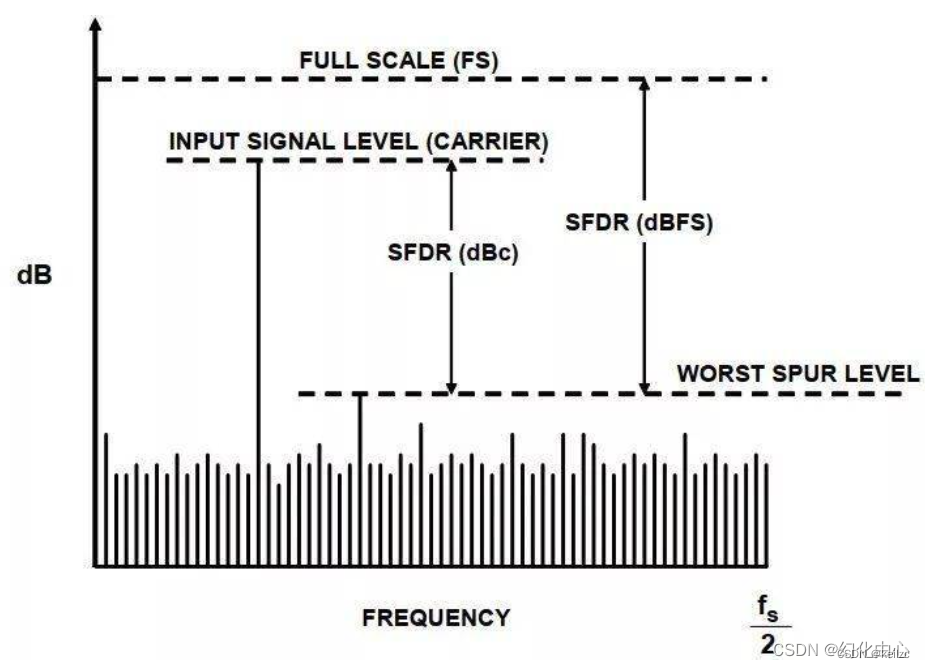

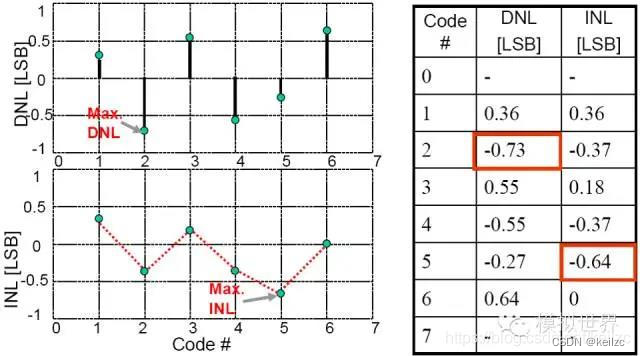

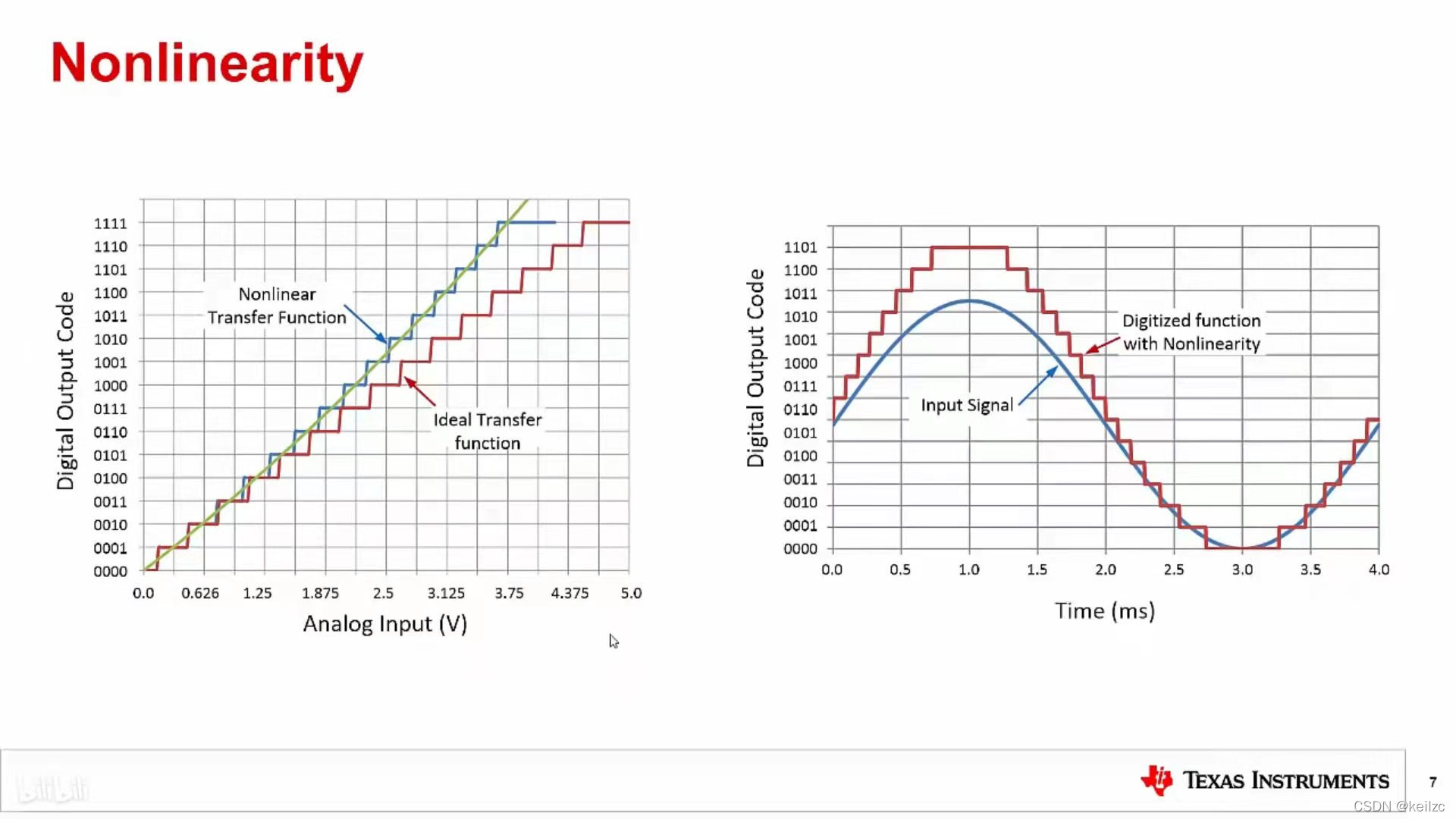

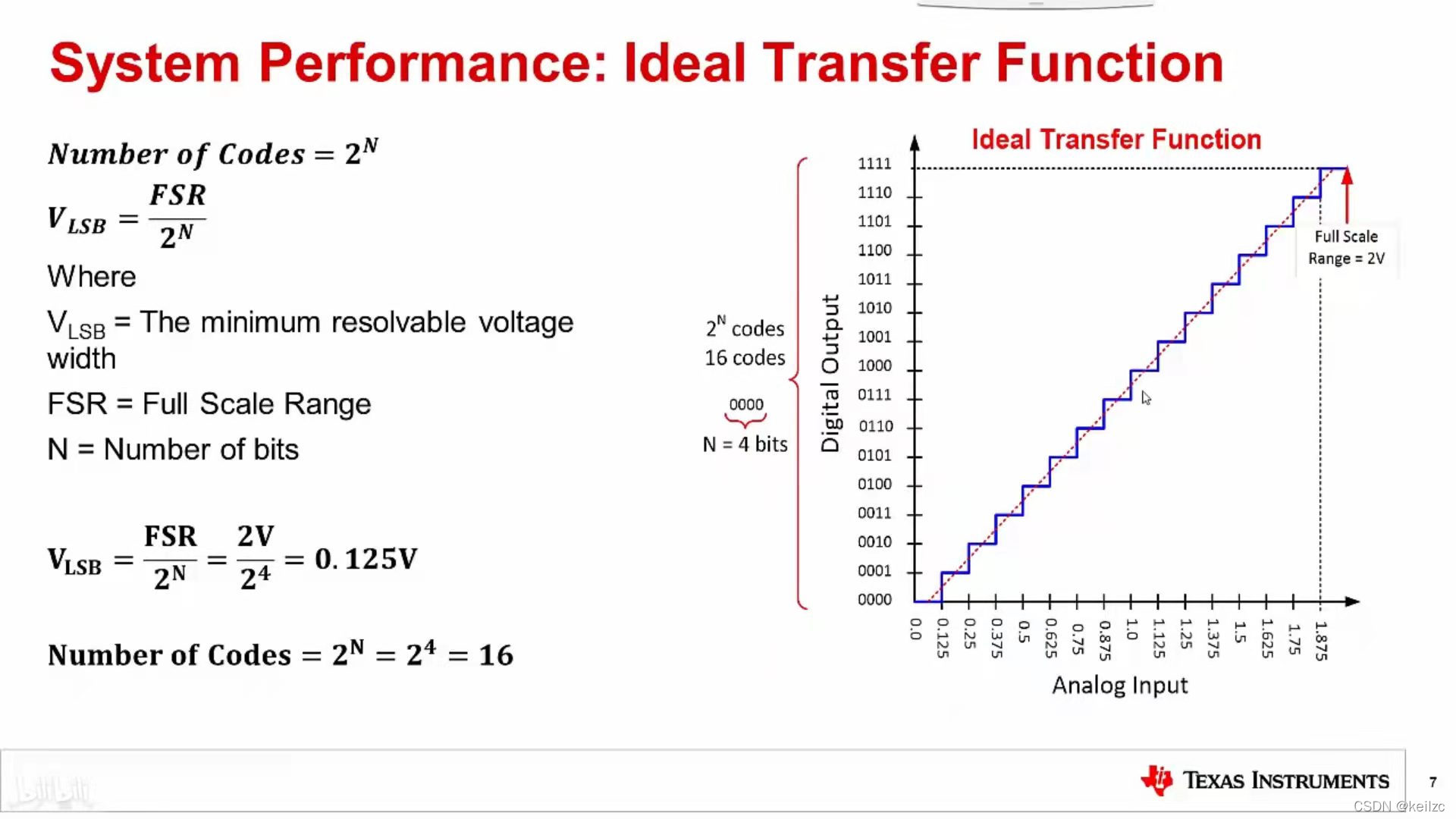

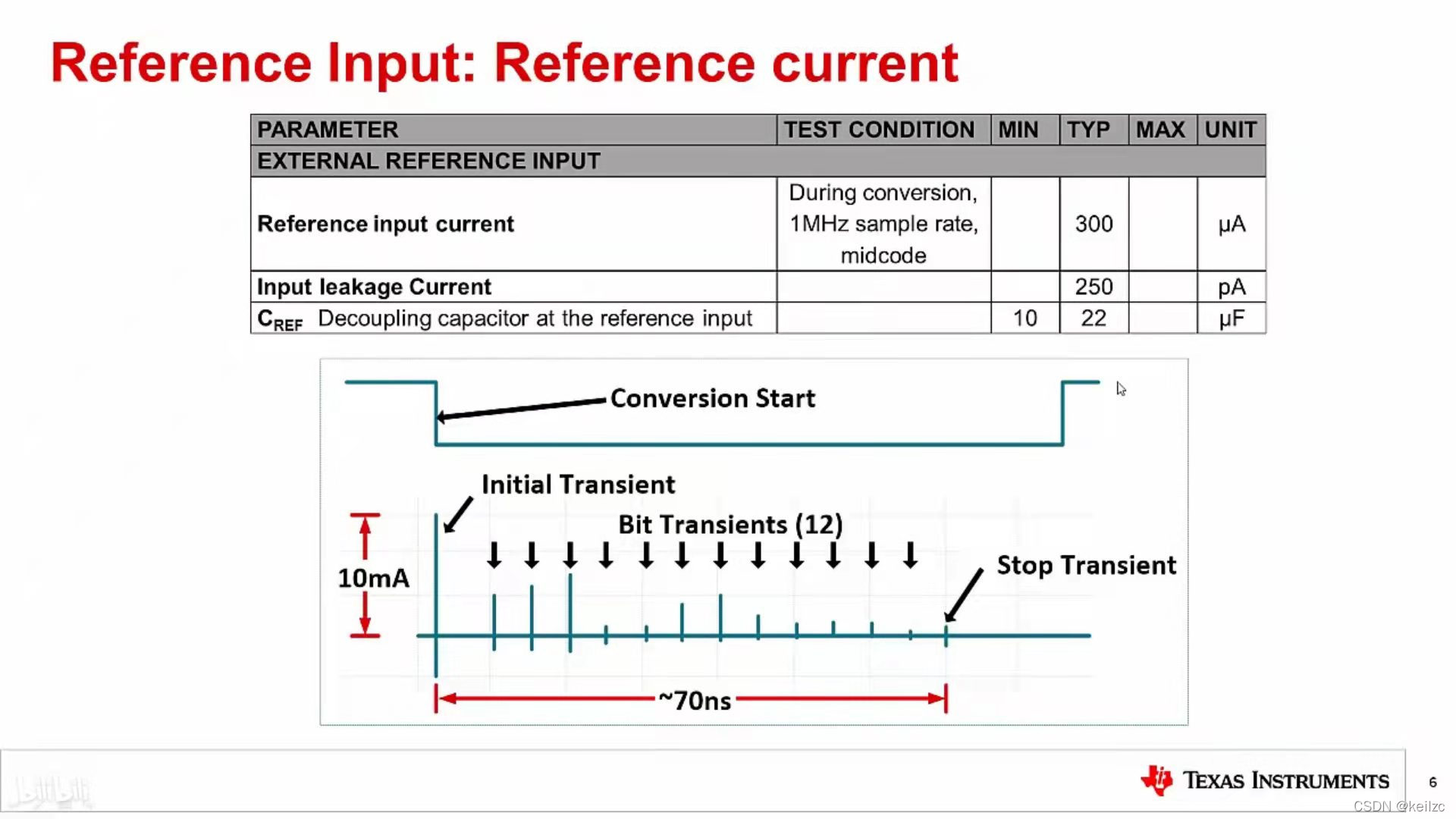

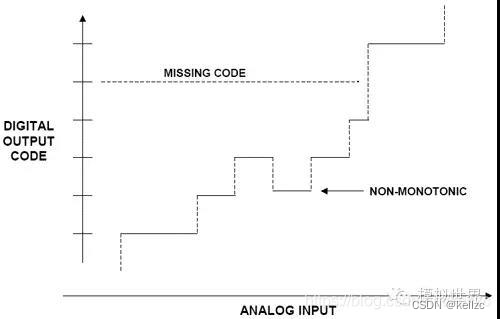

本文深入解析ADC的重要参数,包括输入电容、输入漏电流、输入阻抗、参考电压、微分非线性(DNL)、积分非线性(INL)、失调误差、增益误差、共模抑制比、电源抑制比、信噪比(SNR)、总谐波失真(THD)、有效位数(ENOB)和无杂散动态范围(SFDR)。这些参数直接影响ADC的转换精度和系统性能。
