可穿戴PCB元件选型与布局设计要点

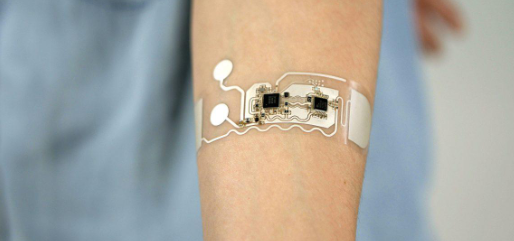

可穿戴 PCB 的 “元件选型” 与 “布局设计”，是决定组装质量与设备性能的关键 —— 超小空间内（如 2cm×3cm）需集成 MCU、传感器、无线芯片、被动元件等数十个元件，若选型不当（如元件尺寸过大）或布局不合理（如信号干扰），会导致设备无法组装、功能失效甚至寿命缩短。今天，我们聚焦元件选型的核心原则与布局设计的关键规则，结合可穿戴设备特性，给出具体参数与案例，帮你避开选型与布局的 “坑点”。

​

一、元件选型：超小、低功耗、高可靠优先

可穿戴 PCB 的元件选型需遵循 “三优先” 原则：超小封装优先、低功耗优先、高可靠性优先，同时兼顾成本与可制造性。

1. 核心元件选型（MCU、传感器、无线芯片）

• MCU（微控制单元）：需 “超小封装 + 低功耗”，常见封装为 QFN（Quad Flat No-lead，如 3mm×3mm、4mm×4mm）或 WLCSP（晶圆级芯片封装，如 2mm×2mm），功耗需满足 “休眠电流 < 1μA、工作电流 < 10mA”。例如智能手环常用 Nordic nRF52810（QFN32 封装，3mm×3mm，休眠电流 0.5μA），智能手表常用 STM32L476（QFN48 封装，4mm×4mm，工作电流 8mA/MHz）。需避免选用 LQFP 封装（如 10mm×10mm），会占用过多 PCB 空间。

• 传感器：需 “微型化 + 高灵敏度”，常见类型有心率传感器、加速度传感器、温度传感器，封装多为 DFN（Dual Flat No-lead，如 2mm×2mm、3mm×3mm）或 LGA（Land Grid Array，如 1.6mm×1.6mm）。例如心率传感器常用 Maxim MAX30102（DFN6 封装，2mm×2mm，厚度 0.6mm），加速度传感器常用 Bosch BMA253（LGA12 封装，1.6mm×1.6mm，重量 < 1mg）。选型时需注意传感器的 “工作电压”（匹配可穿戴设备的 3.3V/1.8V 供电）与 “接口类型”（I2C/SPI，优先选 I2C，节省 PCB 布线空间）。

• 无线芯片：需 “小尺寸 + 低功耗”，蓝牙芯片（如蓝牙 5.0/5.3）常用 QFN 封装（3mm×3mm、4mm×4mm），WiFi 芯片因功耗较高，仅在智能手表等大电池设备中使用（如 Espressif ESP32-C3，QFN32 封装，4mm×4mm）。例如无线耳机常用 Dialog DA14531（QFN28 封装，3mm×3mm，休眠电流 0.4μA），支持蓝牙 5.2，满足低功耗与小型化需求。

2. 被动元件选型（电阻、电容、电感）

• 封装选择：优先选用 01005（0.4mm×0.2mm）、0201（0.6mm×0.3mm）超小封装，避免 0402（1.0mm×0.5mm）及以上封装（占用空间）。例如智能耳机的电阻电容多为 01005 封装，智能手表可混用 01005 与 0201 封装（部分电源回路需 0201 以承载更大电流）。

• 参数匹配：电阻需选 “高精度（±1%）、低温度系数（±100ppm/℃）”，避免阻值漂移影响传感器精度；电容优先选 MLCC（多层陶瓷电容，如 01005 封装的 100nF 电容，电压 10V），需满足 “低 ESR（等效串联电阻，<100mΩ）”，减少电源噪声；电感选 “微型叠层电感”（如 0201 封装的 1μH 电感，电流 1A），避免体积大的绕线电感。

3. 选型避坑：避免 “过度追求小封装”

需平衡 “封装大小” 与 “可制造性”：01005 封装虽小，但贴装难度高（定位精度需 ±0.01mm），若制造商工艺能力不足，易出现 “缺件、偏位”；可根据产量选择 —— 小批量试产可先用 0201 封装（良率高），批量生产再切换 01005。例如某初创公司开发智能手环时，初期选用 01005 封装，贴装良率仅 80%；改用 0201 封装后，良率提升至 98%，且 PCB 面积仅增加 5%，不影响设备组装。

二、布局设计：紧凑、抗干扰、易组装

可穿戴 PCB 布局需在 “紧凑空间” 内实现 “信号无干扰、散热良好、便于贴装焊接”，核心规则有四条：

1. “功能分区” 原则：按信号类型划分区域

将 PCB 分为 “电源区、信号区、传感器区”，避免不同类型信号干扰：

• 电源区（电池接口、DC-DC 转换器）需靠近 MCU（减少供电线路长度，降低压降），例如智能手表的电池接口（2Pin）与 DC-DC 芯片（如 TI TPS61021，SOT23 封装）布局在 MCU 旁（距离 < 5mm）；

• 信号区（MCU、无线芯片）需集中布局，无线芯片（如蓝牙芯片）需远离电源区（间距≥3mm），避免电源噪声干扰无线信号；

• 传感器区（心率、加速度传感器）需靠近设备外壳（便于信号采集，如心率传感器需正对手表表面），且远离无线芯片（间距≥2mm），避免射频干扰影响传感器精度。

2. “最短路径” 原则：减少信号损耗与干扰

高频信号（如蓝牙、SPI）的布线长度需 < 10mm，且避免弯曲（减少信号反射）：

• MCU 与无线芯片的 SPI 接口（SCLK、MOSI、MISO）布线长度需一致（偏差 < 0.5mm），避免信号 skew；

• 传感器与 MCU 的 I2C 接口布线需短（<5mm），且在 SDA、SCL 线上并联 10kΩ 上拉电阻（靠近传感器端），增强信号驱动能力。

3. “抗干扰” 原则：隔离敏感信号与噪声源

• 心率传感器、温度传感器等 “模拟信号元件”，需与 “数字信号元件”（如 MCU、无线芯片）隔离，中间可布置 “接地铜箔”（宽度≥0.2mm）；例如智能手环的心率传感器（模拟信号）与蓝牙芯片（数字信号）间距≥2mm，中间铺接地铜箔，可将传感器信号噪声从 50μV 降至 10μV；

• 电源线路（如 3.3V 主线）需宽（≥0.3mm），且避免与信号线路平行（间距≥0.2mm），减少电源噪声耦合。

4. “可制造性” 原则：便于贴装与检测

• 元件间距：01005 元件间距≥0.1mm，0201 元件间距≥0.15mm，避免贴装时元件碰撞；

• 边缘距离：元件需距离 PCB 边缘≥0.2mm，避免切割 PCB 时损坏元件；

• 测试点布局：预留 2-4 个测试点（直径 0.5mm），用于通电测试（如测 MCU 供电电压），测试点需远离元件（间距≥0.5mm），便于探针接触。

可穿戴 PCB 的元件选型与布局，需 “兼顾性能、空间与制造”，每个选择都需贴合可穿戴设备的实际使用场景，才能为后续组装打下良好基础。
