PCB钻孔工艺的未来趋势如何？

【问】当前 PCB 钻孔工艺的发展瓶颈是什么？

【答】随着 5G、人工智能、汽车电子等领域的发展，PCB 产品朝着高密度、高多层、高可靠性的方向升级，钻孔工艺面临三大瓶颈：第一，精度瓶颈：HDI 板和芯片载板需要加工 0.01mm 级别的微孔，传统钻孔技术的精度已经接近极限；第二，效率瓶颈：高密度 PCB 的孔数越来越多，一块高端 HDI 板的孔数可达数万甚至数十万，传统钻孔方式的效率无法满足量产需求；第三，环保瓶颈：机械钻孔产生的粉尘、激光钻孔产生的废气，都需要进行环保处理，传统工艺的环保成本越来越高。

【问】PCB 钻孔工艺的未来发展趋势是什么？

【答】未来 PCB 钻孔工艺将朝着智能化、精细化、绿色化三个方向发展：

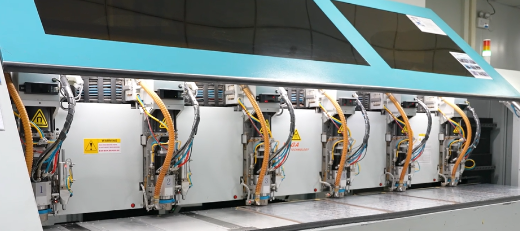

1. 智能化：钻孔设备将集成 AI 视觉检测、参数自适应调整、故障预警等功能。比如 AI 系统可以实时识别板材类型和孔径大小，自动匹配最优钻孔参数；设备还能通过传感器监测钻头磨损、激光功率衰减等情况，提前预警，减少不良品产生。捷配已经在部分生产线试点了智能钻孔系统，不良率降低了 15%，生产效率提升了 20%。

2. 精细化：激光钻孔技术将向更短波长、更小光斑方向发展，比如飞秒激光钻孔，光斑可以缩小到微米级，能加工出纳米级的微孔，满足芯片载板、先进封装基板的需求。飞秒激光的冷加工特性更突出，几乎没有热影响区，孔壁质量远超现有激光技术。

3. 绿色化：环保型钻孔工艺将成为主流，比如干式除尘技术替代传统水洗除尘，减少水资源消耗；激光钻孔的废气处理系统将升级，实现废气的无害化排放；机械钻孔的钻头将采用可回收材料，降低资源浪费。

【问】对于 PCB 企业来说，如何应对钻孔工艺的升级趋势？

【答】PCB 企业要应对工艺升级，需要做好三件事：第一，设备升级：引入高精度激光钻孔机、智能机械钻孔机，淘汰老旧设备，提升加工能力；第二，技术储备：组建专业的工艺研发团队，深入研究飞秒激光钻孔、AI 智能控制等新技术，形成自己的技术壁垒；第三，供应链协同：与上游设备供应商、材料供应商合作，共同开发适配新工艺的设备和材料，比如高导热、低损耗的板材，延长钻头寿命的涂层材料等。

PCB 钻孔工艺的升级不是一蹴而就的，需要企业结合自身产品定位，逐步投入、持续优化，才能在激烈的市场竞争中占据优势。
