阻抗PCB基材选择-源头把控阻抗精度

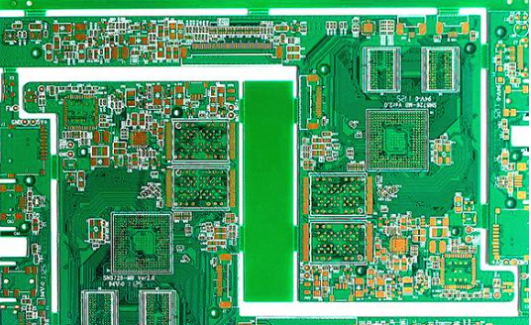

【问】阻抗 PCB 生产中，如何选择合适的基材？有哪些关键指标需要关注？

【答】基材是阻抗 PCB 生产的基础，选对基材就等于成功了一半。选择基材时，不能只看价格，更要关注以下 4 个核心指标：

1. 介电常数（εr）：这是影响阻抗的最核心指标，要求介电常数稳定、随频率变化小。对于高频阻抗 PCB，优先选择介电常数低且稳定的基材，比如罗杰斯、泰康利等品牌的高频板材；对于常规中低速阻抗 PCB，FR-4 板材就能满足需求。另外，介电常数的均匀性也很重要，同一批次基材的介电常数偏差要控制在 ±0.1 以内。

2. 介质损耗角正切（tanδ）：这个指标代表基材对高频信号的损耗程度，数值越小越好。高频阻抗 PCB 要求 tanδ≤0.005，比如罗杰斯 4350B 的 tanδ 约为 0.0037，而普通 FR-4 板材的 tanδ 在 0.015 左右，不适合高频应用。

3. 热膨胀系数（CTE）：热膨胀系数要与铜箔匹配，否则在焊接和使用过程中，PCB 会因为冷热交替发生翘曲、分层，导致阻抗值漂移。尤其是汽车电子 PCB，工作环境温差大，对基材的 CTE 要求更高。

4. 耐温性：阻抗 PCB 在焊接时会承受高温，基材的玻璃化转变温度（Tg）要足够高。常规 PCB 要求 Tg≥130℃，而汽车、军工 PCB 则要求 Tg≥170℃，甚至更高。

​

【问】阻抗 PCB 生产前，为什么要进行阻抗仿真？常用的仿真软件有哪些？

【答】阻抗仿真，简单来说就是在 PCB 设计阶段，通过专业软件模拟计算传输线的阻抗值，是避免后续生产返工、降低成本的关键步骤。

很多客户在设计 PCB 时，只确定了线宽、线距和介质层厚度，但这些参数组合出来的阻抗值是否符合要求，仅凭经验很难判断。如果直接投入生产，很可能出现阻抗超标，导致整批产品报废。而通过阻抗仿真，可以提前优化参数，比如调整线宽或介质层厚度，直到仿真结果满足阻抗要求，再进行生产。

目前行业内常用的阻抗仿真软件主要有两款：

1. Polar SI9000：这是 PCB 行业最主流的阻抗仿真软件，操作简单、精度高，支持微带线、带状线、差分线等多种传输线类型的仿真，能快速计算不同参数组合下的阻抗值。

2. Keysight ADS：这款软件功能更强大，不仅能进行阻抗仿真，还能进行高频信号完整性分析，适合复杂的高速 PCB 设计，但操作门槛相对较高。

【问】阻抗仿真的核心步骤是什么？如何确保仿真结果的准确性？

【答】阻抗仿真的核心步骤可以总结为 “四步走”，每一步都要精准把控，才能确保仿真结果的准确性：

1. 输入基材参数：首先将选定基材的介电常数、介质损耗角正切、厚度公差等参数输入软件，这些参数必须以基材厂商提供的官方数据为准，不能凭经验估算。

2. 选择传输线类型：根据 PCB 的设计方案，选择对应的传输线类型，比如表层走线选微带线，内层走线选带状线，高速差分信号选差分线。

3. 输入设计参数：输入线宽、线距、铜箔厚度、介质层厚度、阻焊油厚度等设计参数，这些参数要与客户的 PCB 设计图纸完全一致。

4. 仿真计算与优化：运行仿真软件，得到初步的阻抗值。如果阻抗值不符合要求，就调整线宽或介质层厚度，再次仿真，直到结果落在公差范围内。

要确保仿真结果的准确性，还要注意两个关键点：一是要考虑阻焊油的影响，很多仿真软件默认不计算阻焊油，需要手动添加阻焊油的介电常数和厚度；二是要预留工艺偏差，比如蚀刻过程中线宽会变窄，层压过程中介质层厚度会压缩，仿真时要将这些偏差考虑进去，通常预留 ±10% 的工艺余量。
