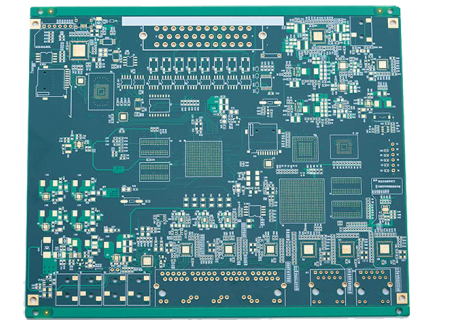

【问】PCB 阻抗到底是什么？它的本质含义是什么？

【答】PCB 阻抗，本质上是指印刷电路板上的传输线对高频信号的阻碍作用，单位为欧姆（Ω）。和我们初中物理学到的直流电阻不同，直流电阻只针对稳定的直流电流，而 PCB 阻抗是针对高速、高频交流信号的综合参数，是电阻、电容、电感三者共同作用的结果，也被称为特性阻抗。

在高频电路中，信号是以电磁波的形式在传输线中传播的，当传输线的阻抗与信号源内阻、负载阻抗不匹配时，信号就会发生反射现象。就像我们对着山谷喊话会听到回声一样，信号反射会导致信号波形失真、能量损耗，严重时还会引发电磁干扰（EMI），让整个电子设备无法正常工作。

【问】阻抗 PCB 生产中，哪些因素会影响阻抗值？

【答】影响 PCB 阻抗的因素非常多，从板材选择到生产工艺，几乎贯穿了 PCB 制造的全流程，核心因素主要有以下 6 个：

基材参数：基材的介电常数（εr）是核心指标，介电常数越大，阻抗值越低。比如常规 FR-4 板材的介电常数在 4.2-4.7 之间，而高频板材如罗杰斯 4350B 的介电常数约为 3.48，更适合高频阻抗 PCB 的生产。
铜箔厚度：铜箔越厚，阻抗值越低。因为铜箔厚度增加会降低导体电阻，同时增大分布电容，从而影响整体阻抗。
线宽与线距：线宽越宽，阻抗值越低；线距越大，阻抗值越高。这是阻抗控制中最容易调整的参数，也是生产中最常用的调控手段。
介质层厚度：传输线与参考平面之间的介质层越厚，阻抗值越高。介质层厚度的精度直接决定了阻抗控制的成败。
阻焊油参数：阻焊油本身也有介电常数，涂覆阻焊油后会改变传输线周围的介质环境，进而影响阻抗值。通常阻焊油会让阻抗值降低 5%-10%。
生产工艺偏差：比如蚀刻过程中线条的均匀性、层压过程中介质层厚度的压缩比、钻孔和电镀的精度，都会对最终的阻抗值产生影响。

【问】为什么阻抗控制是高端 PCB 生产的核心门槛？

【答】在普通消费电子 PCB 生产中，阻抗控制可能只是 “加分项”，但在高端 PCB 领域，阻抗控制是必备项，也是区分 PCB 厂家实力的核心门槛，原因有三：第一，市场需求倒逼：随着 5G、人工智能、汽车电子、航空航天等领域的发展，电子产品的信号传输速率越来越高，对阻抗的要求也越来越严格。比如汽车雷达 PCB 的阻抗公差要求通常在 ±5% 以内，部分军工 PCB 甚至要求 ±3%。第二，技术难度极高：阻抗控制不是单一环节的工作，而是全流程的系统工程。从前期的阻抗仿真计算，到中期的工艺参数调整，再到后期的检测验证，每一步都需要专业的技术和设备支撑。很多中小 PCB 厂家因为缺乏仿真软件和高精度检测设备，根本无法稳定生产阻抗 PCB。第三，良率控制难度大：哪怕一个环节出现微小偏差，都会导致阻抗超标，进而造成整板报废。比如层压时介质层厚度偏差 0.01mm，就可能让阻抗值偏离公差范围。

【问】阻抗 PCB 的常见阻抗类型有哪些？各自的应用场景是什么？

【答】在实际生产中，阻抗 PCB 的阻抗类型主要分为以下 5 种，不同类型对应不同的应用场景：

微带线阻抗：传输线位于 PCB 表层，下方有参考接地平面，介质层为基材。优点是加工简单、成本较低，广泛应用于消费电子、通信设备的表层信号传输。
带状线阻抗：传输线位于 PCB 内层，上下都有参考接地平面，被介质层包裹。优点是信号屏蔽性好、电磁干扰小，适合高速、高频信号的内层传输，比如计算机主板的内存通道。
差分线阻抗：由两条平行的传输线组成，信号以差分形式传输。差分阻抗分为单端阻抗和差分阻抗，通常要求单端阻抗为 50Ω，差分阻抗为 100Ω。广泛应用于 USB 3.0、HDMI、以太网等高速接口。
共面波导阻抗：传输线位于表层，两侧都有接地平面，与传输线间距相等。优点是阻抗稳定性高，适合超高频射频 PCB，比如 5G 射频模块、卫星通信设备。
弯曲走线阻抗：针对 PCB 上的弯曲传输线设计的阻抗类型，需要通过特殊的走线优化（如切角、圆弧过渡）来避免阻抗突变，主要应用于空间受限的小型化 PCB，比如手机射频板。
