【问】线路制作是阻抗 PCB 生产的核心环节，哪些工艺细节会影响阻抗精度？

【答】线路制作是将设计好的线路图案转移到 PCB 基材上的过程，也是影响阻抗精度的关键环节，核心工艺细节主要有 3 个：

图形转移精度：图形转移的精度直接决定了线宽和线距的实际尺寸，而线宽是调控阻抗的核心参数。传统的丝网印刷工艺精度较低，线宽偏差可达 ±0.03mm，无法满足高精度阻抗 PCB 的要求。目前行业内主流的工艺是激光直接成像（LDI），LDI 采用激光束直接在感光干膜上成像，线宽偏差可以控制在 ±0.005mm 以内，能精准还原设计的线路尺寸。
蚀刻均匀性：蚀刻是将未被干膜覆盖的铜箔腐蚀掉的过程，蚀刻均匀性差会导致线宽不一致，进而造成阻抗值波动。比如蚀刻过度会让线宽变窄，阻抗值升高；蚀刻不足则会让线宽变宽，阻抗值降低。为了保证蚀刻均匀性，需要采用水平蚀刻工艺，并实时监控蚀刻液的浓度、温度和蚀刻速度。捷配的水平蚀刻生产线配备了在线检测设备，能实时监测线宽变化，一旦出现偏差，立即调整蚀刻参数。
铜箔表面处理：铜箔表面的粗糙度会影响高频信号的传输损耗，进而间接影响阻抗稳定性。对于高频阻抗 PCB，通常采用低轮廓铜箔（LP 铜箔），这种铜箔的表面粗糙度更小，能减少信号的趋肤效应损耗，同时提高阻抗的稳定性。

【问】层压工艺在阻抗 PCB 生产中扮演什么角色？如何控制层压过程中的阻抗偏差？

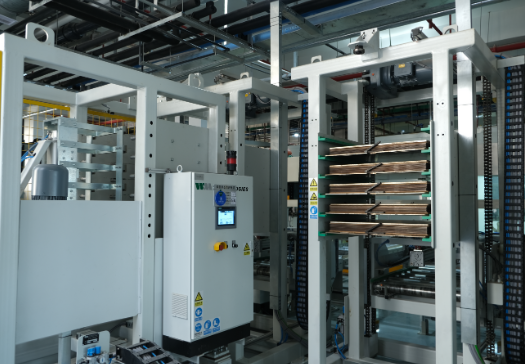

【答】层压工艺是将多层 PCB 芯板和半固化片（PP 片）压合在一起的过程，其核心作用是形成稳定的介质层厚度，而介质层厚度是影响阻抗值的关键因素之一。如果层压过程中介质层厚度偏差过大，哪怕只有 0.01mm，都可能导致阻抗值超标。

要控制层压过程中的阻抗偏差，需要重点关注以下 4 个方面：

半固化片选型：半固化片的树脂含量和流动度直接影响层压后介质层的厚度。生产前要根据目标介质层厚度，选择合适型号的半固化片，比如需要 0.1mm 的介质层厚度，就选择对应树脂含量的半固化片。同时，半固化片的介电常数要与基材一致，避免因介质参数不匹配导致阻抗漂移。
层压参数设置：层压的温度、压力、时间是核心参数。温度过高会导致半固化片的树脂过度流动，介质层变薄；压力过大也会压缩介质层，导致厚度偏小；时间过长则会让树脂流失过多。不同型号的半固化片有对应的层压参数，必须严格按照厂商提供的工艺指导书设置。比如常规 FR-4 半固化片的层压温度通常在 170-180℃，压力在 2.0-2.5MPa，时间在 90-120 分钟。
压板平整度：层压时如果压板不平整，会导致 PCB 不同区域的介质层厚度不一致，进而出现阻抗值分布不均的情况。因此，层压设备的压板必须定期校准，确保平整度偏差在 ±0.005mm 以内。
涨缩控制：PCB 在层压过程中会因为温度变化发生涨缩，尤其是多层板，涨缩过大不仅会影响线路对齐，还会改变线宽和线距，影响阻抗。捷配在生产多层阻抗 PCB 时，会通过前期的涨缩测试，确定基材的涨缩系数，然后在设计阶段进行补偿，确保层压后线路尺寸和介质层厚度符合要求。

【问】阻抗 PCB 生产中，线路制作和层压工艺的常见问题有哪些？如何解决？

【答】线路制作和层压工艺是阻抗 PCB 生产中最容易出现问题的环节，常见问题及解决方案如下：

线路制作常见问题

线宽偏差超标原因：感光干膜厚度不均匀、LDI 曝光能量不足、蚀刻参数不稳定。解决方案：定期检查感光干膜厚度，确保均匀性；校准 LDI 曝光能量，根据干膜厚度调整曝光参数；实时监控蚀刻液浓度和温度，采用闭环控制系统调整蚀刻速度。
线路边缘毛刺原因：蚀刻液流速过快、蚀刻时间过长、基材铜箔与树脂结合力不足。解决方案：降低蚀刻液流速，优化蚀刻时间；选择结合力强的基材；蚀刻后进行去毛刺处理。

层压工艺常见问题

介质层厚度偏差过大原因：半固化片选型错误、层压压力过大或过小、压板不平整。解决方案：重新核对半固化片型号，选择匹配的产品；校准层压压力，按照工艺指导书调整参数；定期检修压板，确保平整度。
PCB 分层起泡原因：半固化片受潮、层压温度过低、压力不足。解决方案：半固化片使用前进行烘干处理，控制环境湿度在 40%-60%；提高层压温度，确保树脂充分固化；适当增加层压压力，促进树脂流动和粘结。
