在现代射频系统设计中，高频链路的信号传输性能直接影响通信质量、测试结果的一致性以及系统整体稳定性。随着工作频率不断提升，射频链路中由线缆和连接器引入的损耗问题愈发突出。因此，高频线缆组件除了需要具备较低的传输损耗外，还应在复杂电磁环境下保持稳定的电气与机械性能。

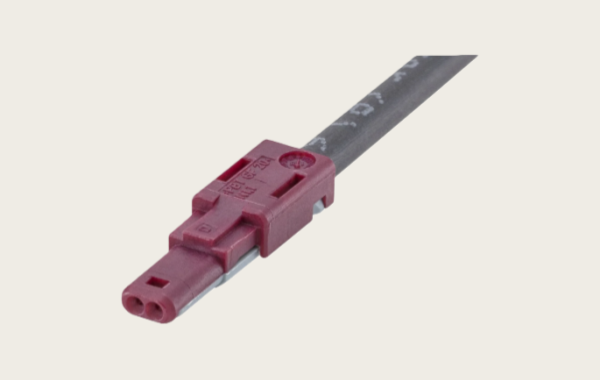

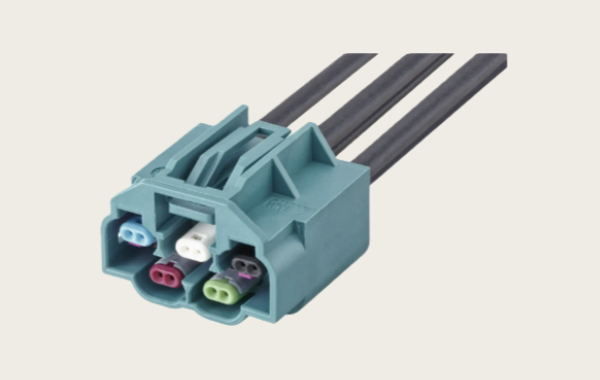

在工程实践中，Rosenberger 的高频线缆组件常被用于通信设备、汽车电子及测试测量系统中，其产品覆盖从常规 RF 同轴跳线到高频微波测试线缆的多个应用层级，具备较强的通用性。

一、射频链路损耗的基本构成
任何高频射频链路都会不可避免地产生信号损耗，主要来源通常包括以下几个方面：
介质损耗
随着频率升高，介质材料内部的能量损耗逐渐增加。介质损耗与材料的损耗角正切密切相关，材料参数越稳定，频率升高带来的额外衰减越可控。
传导损耗
由导体本身电阻引起。在高频条件下，趋肤效应会显著降低导体的有效导电截面积，从而加重传导损耗。
连接器相关损耗
线缆与连接器之间的接触状态、加工精度及装配一致性都会对插入损耗和回波损耗产生影响，尤其在高频段更为明显。
在工程设计中，合理搭配线缆与连接器，是保证射频链路性能稳定的重要前提。通常情况下，随着频率上升，插入损耗呈现上升趋势，因此在高频应用中更需要关注线缆的损耗特性与接口质量。实际验证过程中，工程人员往往通过网络分析仪测量 S 参数、插损及回波损耗，以确认链路设计是否满足使用要求。

二、Rosenberger 高频线缆的应用特征
从工程应用角度来看，Rosenberger 高频线缆组件主要体现出以下几个方面的特征：
在频率适应性方面，其标准产品可覆盖从直流到百 GHz 级别的应用范围，适合用于毫米波通信、微波系统以及高精度测试环境。
在电气性能上，通过对线缆结构和材料的优化设计，高频条件下的插入损耗与回波损耗表现相对稳定，有利于提升系统测量和传输的一致性。
在结构可靠性方面，高频线缆通常配合精密连接器与多层屏蔽设计，可在一定程度上降低外界电磁干扰对链路的影响。

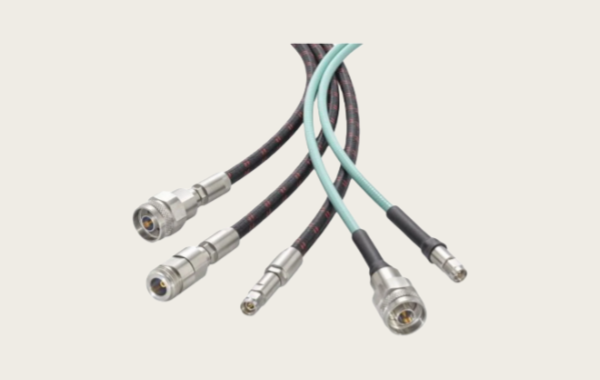

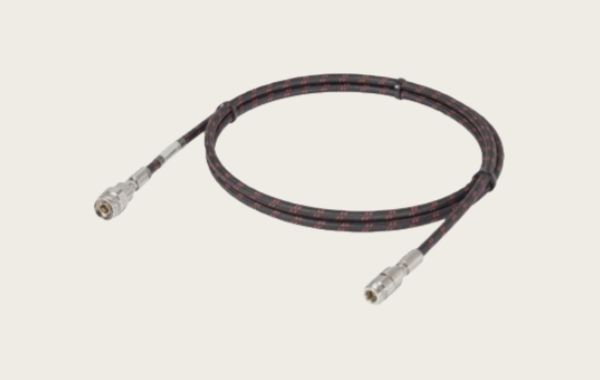

在接口形式上，常见射频接口如 SMA、RPC-2.92、7-16、4.3-10 等均有对应线缆组件，可满足不同设备之间的接口匹配需求。
在实际测试场景中，例如工作频率在 40 GHz 左右的测试系统中，采用 RPC-2.92 接口的精密线缆组件，能够较好地兼顾连接稳定性与测试重复性。

三、射频线缆选型时需要关注的关键因素
在射频链路设计阶段，线缆组件的选型通常需要综合考虑以下几个核心因素：
1. 频率范围与系统带宽
线缆的额定工作频率应覆盖系统的最高使用频点。常规测试场景可选择 18–26 GHz 等级线缆，而毫米波通信或实验室高频测试则需要更高频率等级的产品。
2. 插入损耗与回波损耗指标
插入损耗直接影响有效信号功率，而回波损耗关系到阻抗匹配情况。选型时应重点关注规格参数在目标频段内的表现，而非仅参考低频条件下的数据。
3. 阻抗一致性
射频系统通常采用 50 Ω 阻抗体系，线缆组件及连接器需保持阻抗一致，否则容易引入反射损耗，影响系统稳定性。
4. 使用环境与机械条件
包括工作温度范围、弯折频率、振动条件等。在需要频繁布线或移动的应用中，柔性和耐久性往往比极限性能更重要。

选型与兼容与替代方案参考及建议
在实际工程项目中，可能会遇到指定品牌线缆采购周期较长或库存受限的情况，此时可以从以下角度评估兼容或替代方案：
首先，应确保关键电气参数的一致性，包括阻抗、频率覆盖范围以及插入损耗水平，避免因参数偏差导致系统性能下降。
其次，在接口层面优先选择标准化程度较高的射频连接器规格，例如 SMA 或 RPC-2.92，这类接口在不同厂商之间的兼容性相对更好。
再次，需要结合实际应用环境评估机械和屏蔽性能，尤其是在振动、温变或复杂电磁环境下使用时，线缆结构稳定性尤为重要。
对于特殊系统需求，可考虑定制化线缆组件方案，并在正式使用前通过测试手段充分验证插损、回波等关键指标，确保满足设计要求。
通过上述方式综合评估，并结合实测数据进行验证，有助于在不同条件下保持射频链路性能的稳定性。

高频线缆是射频系统中不可忽视的重要组成部分，其选型直接关系到信号传输质量和系统可靠性。在工程实践中，应围绕频率需求、损耗指标、阻抗匹配及使用环境等因素进行综合判断。以 Rosenberger 高频线缆为代表的成熟产品方案，在多种射频应用场景中具有较强的通用性。同时，在兼顾项目周期和成本控制的前提下，通过合理评估兼容与替代方案，同样可以实现稳定可靠的射频链路设计。
