PCB走线间距问题-解决从设计优化到故障排查

在 PCB 的设计、制造、使用过程中，走线间距问题时有发生 —— 设计时发现间距不足无法布线，制造后检测出间距违规，使用中因间距问题引发故障。这些问题若处理不当，会导致设计返工、制造成本增加、产品召回等风险。

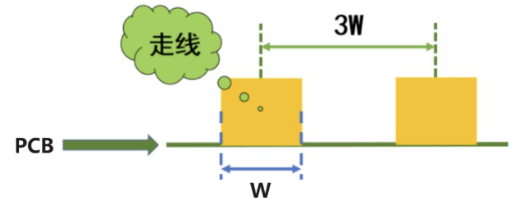

一、设计阶段：间距不足的优化方案

设计时若因 PCB 尺寸限制、元件密度高导致走线间距不足（无法满足最小间距要求），可通过以下方法优化，无需盲目增大 PCB 尺寸：

1. 采用 “多层 PCB” 增加布线空间

单层或双层 PCB 布线空间有限，易出现间距不足，改用 4 层或更多层 PCB，将不同类型的走线分配到不同层（如高压走线在顶层，低压信号线在中间层，接地层隔离），可大幅减少同层走线的间距冲突：

• 案例：某工业 PLC 模块原设计为双层 PCB，220V 高压走线与 5V 信号线间距仅 0.6mm（要求≥1mm），无法满足。改为 4 层 PCB 后，将 220V 走线放在顶层，5V 信号线放在第二层，中间增加接地层隔离，顶层高压走线与其他层走线无间距冲突，同层仅布置同类走线，间距轻松满足 1mm 要求，且 PCB 尺寸未增大。

• 注意：多层 PCB 需增加层压成本，但相比因间距问题导致的后期故障，成本增幅（约 20%-30%）更易接受，尤其适合高密度、多电压等级的 PCB。

2. 利用 “接地铜皮隔离” 缩小等效间距

当不同类型走线（如高压与低压、高频与敏感信号）需近距离布线时，可在两者之间布置接地铜皮，形成 “屏蔽屏障”，等效减小对间距的要求（接地铜皮可阻断耦合干扰、降低爬电风险）：

• 具体做法：在相邻走线之间布宽度≥0.5mm 的接地铜皮，接地铜皮与两侧走线的间距≥0.1mm（普通场景）、≥0.2mm（高压场景），并通过过孔将接地铜皮与 PCB 的主接地层连接（过孔间距≤5mm）。

• 案例：某 5G 路由器 PCB 的射频走线（5GHz）与以太网信号线间距仅 0.8mm（要求≥1mm），在两者之间增加 0.5mm 宽的接地铜皮后，通过 EMC 测试（辐射骚扰限值≤54dBμV/m），实际测试值为 48dBμV/m，满足要求，无需增大间距。

3. 优化 “元件布局” 减少走线交叉

元件布局不合理是导致走线交叉、间距不足的主要原因之一，通过调整元件位置，让走线 “短而直”，可减少间距冲突：

• 优化原则：将同一电压等级、同一信号类型的元件集中布局（如高压元件放在 PCB 边缘，低压元件放在中间）；将高频元件（如射频芯片、时钟晶振）远离敏感元件（如模拟传感器、放大器）；将连接器、接口元件放在 PCB 边缘，避免走线绕弯交叉。

• 案例：某智能手环 PCB 原布局中，3.7V 电池接口与 I2C 传感器元件分散布置，导致电源线与信号线交叉，间距仅 0.07mm（要求≥0.1mm）。调整布局，将电池接口与传感器元件靠近，电源线与信号线平行布线，间距增大至 0.12mm，满足要求。

二、制造阶段：间距偏差的处理方案

制造后检测发现 PCB 走线间距偏差（如实际间距 < 设计值、间距不均匀），需根据偏差程度和产品要求，采取不同处理措施：

1. 轻微偏差（实际间距≥80% 设计值，且无短路风险）

若偏差较小（如设计 0.1mm，实际 0.08mm），且产品为低压、常温场景（如消费电子），可通过 “可靠性测试” 验证是否可用，无需报废：

• 测试项目：绝缘电阻测试（施加 1.5 倍工作电压，绝缘电阻≥100MΩ 为合格）、耐压测试（施加 2 倍工作电压，持续 1 分钟无击穿）、湿热测试（40℃、90% 湿度下放置 100 小时，测试后无漏电流增大）。

• 案例：某手机 PCB 批量生产时，抽检发现 10% 的样品间距从 0.1mm 缩小至 0.08mm，通过绝缘电阻测试（5V 电压下绝缘电阻≥500MΩ）和湿热测试后，漏电流无变化，判定可用，避免了 10 万元的报废损失。

2. 严重偏差（实际间距 < 80% 设计值，或存在短路风险）

若偏差较大（如设计 0.5mm，实际 0.3mm），或产品为高压、高温场景（如工业电源、汽车电子），需根据原因采取返工或报废措施：

• 若为蚀刻过度导致间距增大：无需处理（间距增大无风险），但需记录偏差，调整后续批次的蚀刻参数。

• 若为蚀刻不足、阻焊偏移导致间距缩小：可采用 “激光修整” 工艺，去除多余铜箔或修正阻焊层，扩大间距至设计值；若无法修整（如铜箔粘连），则需报废处理。

• 案例：某汽车 BMS PCB 制造时，因阻焊偏移导致 220V 走线间距从 1.5mm 缩小至 0.8mm，采用激光修整阻焊层后，间距恢复至 1.5mm，经耐压测试（500V 电压无击穿）后，产品正常使用。

三、使用阶段：间距相关故障的排查与解决

产品使用中若出现短路、信号干扰、漏电流增大等故障，可能与走线间距相关，需按以下步骤排查解决：

1. 故障初步判断：确定是否与间距相关

通过故障现象初步判断：

• 若故障为 “开机短路、冒烟”，可能是间距过小导致导体直接导通，需检查高压走线、功率走线区域。

• 若故障为 “信号杂波、数据错误”，可能是高频走线与敏感走线间距不足导致串扰，需检查高频信号区域。

• 若故障为 “漏电流增大、外壳带电”，可能是潮湿、污秽导致间距绝缘失效，需检查潮湿环境下的 PCB 区域。

2. 故障定位：找到间距问题点

• 外观检查：用显微镜（50-100 倍）观察 PCB 表面，查看是否有铜箔粘连、阻焊层开裂、灰尘油污堆积（这些会导致实际间距缩小）。

• 电气测试：用万用表测量可疑走线间的绝缘电阻（正常应≥100MΩ），若绝缘电阻 < 10MΩ，说明间距存在绝缘失效；用示波器测量信号波形，若出现异常杂波，检查相邻走线的间距是否符合要求。

• 案例：某工业变频器开机跳闸，测量发现 380V 电源线与地线间绝缘电阻仅 0.5MΩ，显微镜观察发现电源线与地线间距 0.8mm（设计 1.5mm），且表面有油污堆积，确定为间距不足 + 油污导致绝缘失效。

3. 故障解决：针对性修复

• 若为灰尘油污导致间距绝缘失效：用异丙醇（IPA）清洁 PCB 表面，干燥后重新测试，若绝缘电阻恢复正常，可继续使用。

• 若为阻焊层开裂导致间距缩小：用耐高温绝缘漆（如环氧树脂漆）涂抹在开裂区域，厚度≥20μm，固化后测试绝缘性能，恢复间距绝缘效果。

• 若为铜箔粘连、间距完全失效：需更换 PCB（无法修复），同时分析原因，避免后续产品出现同类问题。

• 案例：某医疗监护仪 PCB 因阻焊层开裂，导致模拟信号线与地线间距不足，出现信号杂波，用绝缘漆修复后，波形恢复正常，设备故障消除。

​

PCB 走线间距问题需 “分阶段处理”—— 设计时优化布局与层数，制造时修正偏差，使用中排查修复。通过针对性的解决方案，可有效降低间距问题带来的风险，确保 PCB 的可靠性与安全性。
