PCB 走线间距不仅影响电路性能，更直接决定产品的品质与安全性 —— 间距过小可能导致短路、火灾，间距不合理可能引发设备频繁故障、缩短寿命，尤其在高压、高温、高湿等恶劣环境下，间距对品质的影响更为显著。

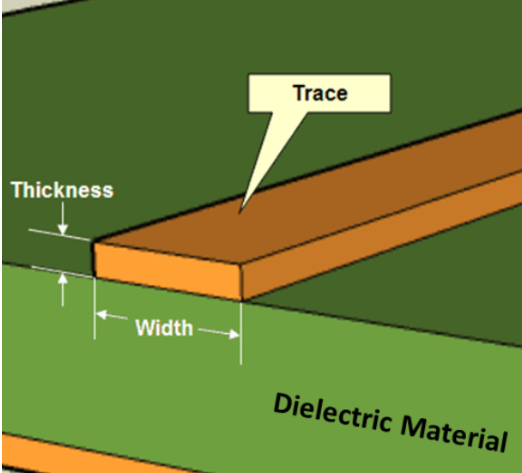

一、走线间距与可靠性：减少故障，延长寿命

产品可靠性的核心是 “长期稳定运行”，而走线间距不当是导致 PCB 早期故障、寿命缩短的重要原因，主要体现在以下两方面：

1. 间距过小导致 “慢性失效”

即使 PCB 出厂时间距符合要求，长期使用中，环境因素（如湿度、灰尘、温度循环）也可能导致间距 “隐性缩小”，引发慢性失效：

潮湿环境下，PCB 表面易吸附水汽，形成导电通路，若间距过小（如 0.1mm），即使低压（5V）也可能出现 “漏电流增大”，导致芯片供电不稳定，设备频繁重启。某智能家居网关 PCB 因长期工作在厨房潮湿环境，0.1mm 间距的信号线漏电流从 1μA 增至 50μA，网关每天死机 2-3 次，增大间距至 0.2mm 后，漏电流降至 5μA 以下，故障消除。

温度循环（如汽车电子的 - 40℃~125℃）会导致 PCB 基材热胀冷缩，若走线间距过小，热胀时走线可能相互挤压，破坏阻焊层，长期使用后出现 “间歇性短路”。某车载导航 PCB 的 0.15mm 间距走线，经过 500 次温度循环后，30% 的样品出现间歇性黑屏，检查发现阻焊层开裂，走线边缘铜箔裸露，增大间距至 0.25mm 后，1000 次温度循环无故障。

2. 间距不合理导致 “信号劣化”

对于高频、高速电路，间距不当会加速信号劣化，导致产品性能随使用时间下降：

高频信号（如 5G 射频）的走线与其他线路间距过小，会因 “寄生电容” 增加导致信号衰减增大，比如某 5G 手机 PCB 的射频走线与地线间距从 0.5mm 缩小至 0.2mm，信号传输距离从 200 米降至 150 米，使用 1 年后，因阻焊层老化，寄生电容进一步增加，传输距离仅剩 120 米。

差分信号（如 DDR5 内存）的对内间距不一致，会导致 “差分 skew” 增大，信号时序偏移，长期使用后可能出现数据传输错误。某服务器 PCB 的 DDR5 差分对间距从 0.4mm 变为 0.3-0.5mm（不均匀），初期无明显问题，使用 6 个月后，内存错误率从 0.1% 升至 1.5%，重新调整间距至均匀 0.4mm 后，错误率恢复正常。

二、走线间距与安全性：防范火灾、触电风险

对于涉及高压、大功率的产品（如家电、工业电源、新能源设备），走线间距直接关系到用电安全，间距不足可能引发火灾、触电等严重事故：

1. 高压场景下的 “爬电与击穿”

当走线间电压≥100V 时，间距过小易发生 “爬电”（电流沿基材表面导通）或 “空气击穿”（电流直接穿过空气导通）：
