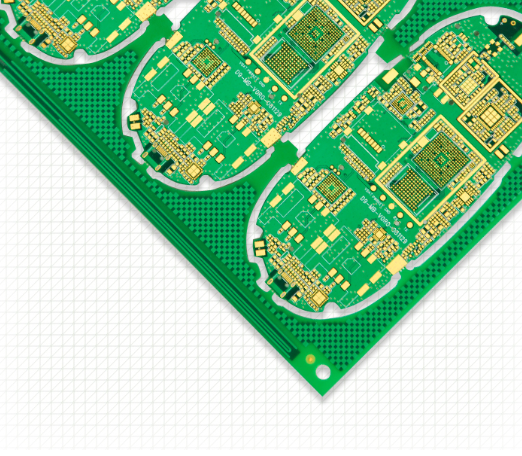

在电子设备向 “小型化、高集成、低干扰” 发展的趋势中，PCB 四层板凭借 “布线空间充足、抗干扰能力强、信号完整性好” 的特性，逐渐取代双层板成为中高端设备的主流选择。它并非简单的 “双层板叠加”，而是通过科学的层间布局与工艺优化，平衡了性能、成本与空间需求。

首先，明确 PCB 四层板的核心定义：它是由 “四层导电铜箔” 通过粘结片（Prepreg）层压而成的电路板，中间两层通常为电源层与接地层，外层为信号层（部分场景会调整层功能），层间通过过孔实现导通。与双层板（仅两层铜箔，无独立电源 / 接地层）相比，四层板的核心价值在于 “将电源、地与信号分离”，减少电源噪声对信号的干扰，同时为密集元件提供充足布线空间。

PCB 四层板的典型叠层结构有两种，分别适配不同需求：

第一种是 “信号 - 地 - 电源 - 信号”（Top-GND-Power-Bottom），这是最常用的结构，适用于绝大多数场景。顶层（Top）和底层（Bottom）为信号层，用于布置高频信号、控制信号等；第二层（GND）为完整接地层，与顶层信号层紧密耦合（层间距通常 0.1-0.2mm），缩短信号回流路径，减少电磁辐射；第三层（Power）为电源层，为芯片提供稳定供电，与接地层相邻（层间距 0.2-0.3mm），避免电源波动干扰信号。以某工业控制 PLC 的四层板为例，采用该结构后，信号的电磁干扰（EMI）值从双层板的 45dB 降至 30dB，完全符合工业 EMC 标准。

第二种是 “信号 - 地 - 地 - 信号”（Top-GND-GND-Bottom），适用于对接地要求极高的场景（如高频射频设备）。两层接地层可形成 “屏蔽腔”，进一步抑制外部干扰，同时为多组信号提供独立回流路径。比如某 5G 路由器的射频模块四层板，采用双接地层后，射频信号的信噪比（SNR）提升 8dB，信号传输距离增加 15%。

PCB 四层板的核心优势，主要体现在三个维度：

一是 “抗干扰能力强”。独立的接地层可将信号回流路径控制在最小范围（回路面积越小，EMI 辐射越小），同时电源层与接地层形成的 “电容效应”（等效电容 C≈εᵣ×S/d，S 为层面积，d 为层间距）能滤除电源噪声。某医疗监护仪厂商将双层板升级为四层板后，电源噪声从 200mV 降至 50mV，监护数据的波动误差从 ±5% 缩小到 ±1%。

二是 “布线效率高”。双层板受限于两层铜箔，复杂电路易出现 “跨线难” 问题（需大量飞线或跳线），而四层板的两层信号层可通过过孔实现 “立体布线”，布线密度提升 60% 以上。比如某单片机开发板，双层板设计时需 12 个跳线，改为四层板后无需跳线，且元件布局更紧凑，板面积从 100cm² 缩小到 60cm²。

三是 “信号完整性好”。独立接地层降低了信号的传输损耗（接地层相当于 “屏蔽层”，减少信号辐射损耗），同时电源层的稳定供电避免了 “电压跌落” 导致的信号失真。某高速数据采集卡（传输速率 1Gbps）采用四层板后，信号眼图的 “张开度” 从双层板的 0.6UI 提升至 0.8UI，误码率从 10⁻⁶降至 10⁻⁹。

PCB 四层板与其他层数 PCB 的差异，需从 “性能、成本、工艺” 三方面对比：

与双层板相比：四层板的抗干扰能力、布线密度更优，但成本高 30%-50%，制造周期长 2-3 天（需额外层压、钻孔工序）；适合元件数量≥50 个、信号频率≥100MHz 的设备（如工业 PLC、路由器），双层板则适合简单电路（如玩具、小型传感器）。

与六层板相比：四层板成本低 20%-30%，制造工艺更简单（少两次层压），但布线空间、抗干扰能力稍弱；六层板适合超高频（≥1GHz）、超复杂电路（如服务器主板、基站模块），四层板则适合中高频、中等复杂度电路（如汽车 ECU、医疗监护仪）。

PCB 四层板的适用场景，覆盖多个关键领域：

在工业控制领域，PLC、变频器的 PCB 需同时承载电源信号（220V/380V）与控制信号（5V/3.3V），四层板的独立电源 / 接地层可避免强电干扰弱电，某变频器厂商采用四层板后，控制信号的抗干扰等级从 A 级提升至 B 级，适应工业强电磁环境。

在消费电子领域，路由器、智能电视的 PCB 需布置大量射频信号（WiFi、蓝牙）与数字信号，四层板的信号层与接地层耦合可减少射频辐射，某 WiFi6 路由器采用四层板后，辐射杂散值从 - 30dBm 降至 - 40dBm，符合欧盟 CE 认证标准。

在汽车电子领域，车载 ECU（发动机控制单元）的 PCB 需在 - 40℃~125℃宽温环境下工作，四层板的层压结构更稳定（热膨胀系数 CTE 与元件匹配），某车企 ECU 四层板的温度循环测试通过率（-40℃~125℃，1000 次循环）从双层板的 85% 提升至 99%。

在医疗设备领域，监护仪、超声探头的 PCB 需保证信号精度（如心率、血氧信号），四层板的低噪声特性可减少数据误差，某医疗设备厂商的监护仪四层板，心率测量误差从 ±2 次 / 分钟缩小到 ±1 次 / 分钟。

PCB 四层板是 “性能与成本的平衡点”，并非所有场景都需使用，但当中高端设备面临干扰、布线、信号完整性问题时，四层板往往是最优选择。只有先理解其基础特性与适用场景，才能在后续设计制造中精准选型。
