PCB 蚀刻常见问题与解决方案

PCB 蚀刻过程中，“残铜（蚀刻不净）”“侧蚀超标”“断线（过度蚀刻）”“均匀性差” 等问题频发 —— 即使参数设置规范，仍可能因设备老化、物料波动、操作不当导致缺陷（某工厂因喷淋嘴堵塞，残铜率从 0.5% 升至 8%）。高效解决问题需 “现象观察→原因分析→针对性整改→预防措施” 的流程，避免盲目调整参数导致新问题。

​

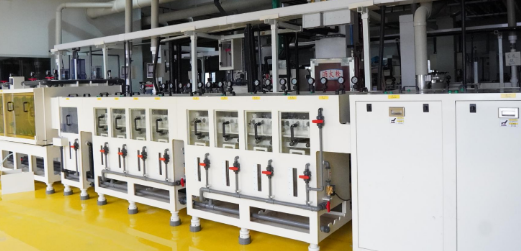

一、问题 1：残铜（蚀刻不净）—— 未被保护铜箔未完全去除，导致线路短路

现象表现

PCB 线路间隙内出现点状、条状或片状铜残留（目视可见，AOI 检测可识别≥5μm 残铜），电气测试时出现短路（绝缘电阻＜10⁶Ω），常见于线路密集区域（如 0.1mm 线宽，间隙 0.1mm）或 PCB 边缘。

原因分析

蚀刻液参数异常：

• Cu²+ 浓度过低（酸性＜18g/L，碱性＜12g/L）：蚀刻速率下降，未被保护铜箔溶解不充分；

• HCl/NH₃浓度不足（酸性 HCl＜180g/L，碱性游离氨＜5g/L）：无法有效络合铜离子，CuCl/Cu (OH)₂沉淀附着在铜箔表面，阻碍蚀刻反应；

• ORP 过低（酸性＜350mV，碱性＜250mV）：蚀刻液氧化能力不足，Cu 无法被氧化为可溶离子。

设备问题：

• 喷淋嘴堵塞（CuCl 沉淀或杂质堵塞）：局部区域喷淋不到，蚀刻液无法接触铜箔；

• 喷淋压力不足（酸性＜1.5bar，碱性＜2.0bar）：蚀刻液无法渗透到线路间隙，溶解效率低；

• 传送速度过快：蚀刻时间不足（如 1oz 铜箔需 3min，实际仅 2min）。

前工序问题：

• 光刻胶 / 干膜残留：曝光显影后，线路间隙内有残胶，覆盖铜箔导致蚀刻液无法接触；

• PCB 表面污染（油污、灰尘）：污染区域铜箔无法与蚀刻液反应，形成残铜。

解决方案

调整蚀刻液参数：

• 酸性蚀刻：补充 CuCl₂溶液提升 Cu²+ 至 18~22g/L，添加浓 HCl 至 180~220g/L，通入 Cl₂气体将 ORP 升至 350~400mV；

• 碱性蚀刻：添加 CuSO₄溶液提升 Cu²+ 至 12~18g/L，通入氨气将游离氨升至 5~8g/L，添加 H₂O₂将 ORP 升至 250~300mV；

• 案例：某工厂酸性蚀刻残铜率 8%，检测发现 Cu²+16g/L、HCl 160g/L，补充后 Cu²+20g/L、HCl 200g/L，残铜率降至 0.3%。

维护设备：

• 清洗喷淋嘴：拆卸所有喷淋嘴，用 10% HCl 溶液（酸性蚀刻）或 10% 氨水（碱性蚀刻）浸泡 30min，去除沉淀，安装后校准压力；

• 降低传送速度：1oz 铜箔从 1.2m/min 降至 1m/min（蚀刻时间从 2.5min 增至 3min），确保溶解充分。

优化前工序：

• 加强显影后检查：用 AOI 检测残胶（每批次首件必检），残胶率＞0.5% 时调整显影参数（温度、时间）；

• 清洁 PCB 表面：蚀刻前用去离子水 + 超声波清洗（频率 40kHz），去除油污与灰尘。

预防措施

• 每小时检测蚀刻液参数（Cu²+、HCl/NH₃、ORP），偏差超 10% 时及时调整；

• 每周拆解清洗喷淋系统（喷淋嘴、管道），避免堵塞；

• 前工序显影后 100% AOI 检测，杜绝残胶流入蚀刻工序。

二、问题 2：侧蚀超标 —— 线路侧面过度溶解，导致线宽偏差

现象表现

蚀刻后线路顶部宽、底部窄（呈 “梯形”），侧蚀量超过标准（酸性＞10μm，碱性＞20μm），线宽偏差超 ±10%，影响线路阻抗（如 0.1mm 线宽侧蚀 12μm，阻抗增加 30%）。

原因分析

蚀刻液参数不当：

• 酸性蚀刻 HCl 浓度过高（＞220g/L）：过度溶解线路侧面铜箔；

• 碱性蚀刻温度过高（＞55℃）：蚀刻速率过快，侧面溶解加剧；

• ORP 过高（酸性＞400mV，碱性＞300mV）：氧化能力过强，无选择性溶解（保护与未保护铜箔均被快速溶解）。

喷淋系统问题：

• 喷淋角度不当（90° 直射线路）：高压蚀刻液直接冲蚀线路边缘，加剧侧蚀；

• 喷淋压力过高（酸性＞2.0bar，碱性＞2.5bar）：对线路边缘冲击力大，溶解过快。

光刻胶问题：

• 光刻胶附着力差：蚀刻过程中胶膜边缘翘起，蚀刻液渗入腐蚀线路侧面；

• 光刻胶耐蚀刻性不足（如用普通胶耐酸性差）：胶膜被蚀刻液腐蚀，无法有效保护线路。

解决方案

调整蚀刻液参数：

• 酸性蚀刻：排放 10% 旧液，补充去离子水，将 HCl 从 240g/L 降至 200g/L；ORP 过高时停止通入 Cl₂，待降至 380mV 再恢复；

• 碱性蚀刻：降低温度从 58℃至 50℃，速率从 42μm/min 降至 35μm/min，侧蚀从 23μm 降至 18μm；

优化喷淋系统：

• 调整喷淋角度：从 90° 改为 45°~60°，减少对线路边缘的冲击；

• 降低喷淋压力：酸性从 2.2bar 降至 1.8bar，碱性从 2.6bar 降至 2.2bar；

更换光刻胶：

• 选用高附着力、耐蚀刻光刻胶（如环氧型干膜，耐 HCl≥250g/L，耐碱≥pH 10），避免胶膜翘起或腐蚀。

预防措施

• 蚀刻液参数控制在中值范围（如酸性 HCl 200g/L，碱性温度 50℃），避免接近上下限；

• 定期校准喷淋角度与压力（每 3 天 1 次），确保符合工艺要求；

• 新批次光刻胶需做耐蚀刻测试（浸泡蚀刻液 30min，胶膜无腐蚀为合格）。

三、问题 3：断线（过度蚀刻）—— 线路局部溶解断裂，导致 PCB 功能失效

现象表现

线路出现局部断裂（多发生在细线路拐角、窄间隙区域），导通测试时电阻＞100mΩ（甚至开路），目视可见线路断开，AOI 检测断线识别率 100%。

原因分析

蚀刻时间过长：

• 传送速度过慢（如 1oz 铜箔 0.8m/min，蚀刻时间 3.75min，标准 3min）：线路被过度溶解；

• 蚀刻液速率过高（如酸性温度 40℃，速率 35μm/min，标准 25μm/min）：短时间内溶解过量铜箔。

线路设计问题：

• 线路拐角过尖（90° 直角）：蚀刻液在此处易聚集，溶解速度快于直线区域；

• 线宽过窄（＜0.08mm）：超出蚀刻工艺能力（普通酸性蚀刻最小线宽 0.08mm），易被过度溶解。

光刻胶缺陷：

• 光刻胶针孔：胶膜存在微小孔洞，蚀刻液渗入溶解线路铜箔，形成 “穿孔” 后扩大为断线；

• 显影过度：线路边缘胶膜被过度去除，蚀刻时无保护，导致线路变窄后断裂。

解决方案

调整蚀刻时间与速率：

• 提升传送速度：1oz 铜箔从 0.8m/min 增至 1m/min，蚀刻时间从 3.75min 降至 3min；

• 降低蚀刻液温度：酸性从 40℃降至 30℃，速率从 35μm/min 降至 25μm/min；

• 案例：某工厂细线路（0.08mm）断线率 5%，调整速度与温度后，断线率降至 0.1%。

优化线路设计：

• 线路拐角改为圆弧过渡（半径≥0.05mm），避免蚀刻液聚集；

• 线宽＜0.08mm 时，改用高精度蚀刻工艺（如激光蚀刻，而非化学蚀刻）。

改善光刻胶质量：

• 选用低针孔率光刻胶（针孔密度＜1 个 /dm²），显影后用显微镜（200 倍）检查胶膜；

• 调整显影参数（温度、时间），避免过度显影（显影时间比标准值缩短 10%）。

预防措施

• 蚀刻时间设置需留 10% 余量（如标准 3min，实际 3.3min，避免因速率波动导致不足）；

• PCB 设计时线路拐角采用圆弧，最小线宽不低于蚀刻工艺能力（普通酸性 0.08mm）；

• 每批次光刻胶做针孔测试，不合格批次禁止使用。

PCB 蚀刻问题的解决需 “精准定位根因”—— 某工厂将残铜归咎于蚀刻液浓度低，反复提升 Cu²+ 浓度至 25g/L，导致侧蚀超标；最终发现是喷淋嘴堵塞，清洗后 Cu²+ 降至 20g/L，残铜与侧蚀均合格。可见，按 “现象→原因→方案” 的流程分析，才能高效解决问题，避免资源浪费。
