SMT 设备选型指南：总结产品特性匹配方案

SMT 设备是决定生产效率与质量的核心资产，一套完整的 SMT 生产线包含 “焊膏印刷机→贴片机→回流焊炉→检测设备”，设备选型需结合产能需求（小批量 / 中批量 / 大批量）、产品特性（元件封装、PCB 尺寸）、预算（10 万～500 万），盲目追求 “高配置” 会导致成本浪费，选择 “低配置” 则无法满足生产需求。本文提供针对性选型方案，帮你避开选型误区。

一、小批量试制场景（日均产能＜1000 片 PCB）

1. 核心需求

• 产品多为样品或小批量订单（如工业传感器、医疗设备试制），元件封装以 0603~1206 为主，偶有 SOIC、QFN 封装，PCB 尺寸≤20cm×30cm；

• 预算有限（总预算 10 万～30 万），设备需灵活调整（适配多种 PCB），对速度要求低（日均 50~500 片）。

2. 设备选型方案

• 焊膏印刷机：手动印刷机（如 DEK 248 手动版），价格 1 万～3 万，钢网定位精度 ±0.1mm，适配 PCB 尺寸 5cm×5cm~30cm×40cm，适合小批量灵活调整；

• 关键参数：刮刀压力可调（5~30N），工作台可升降（适应不同厚度 PCB，0.8~2.0mm）；

贴片机：手动贴片机（如 JUKI KE-2010 手动版）或半自动贴片机，价格 5 万～10 万，贴装精度 ±0.05mm，贴装速度 500~1000 点 / 小时，支持 0402~QFP 封装（最大引脚数 100）；

• 优势：无需复杂编程，更换 PCB 时调试时间＜30 分钟，适合多品种小批量；

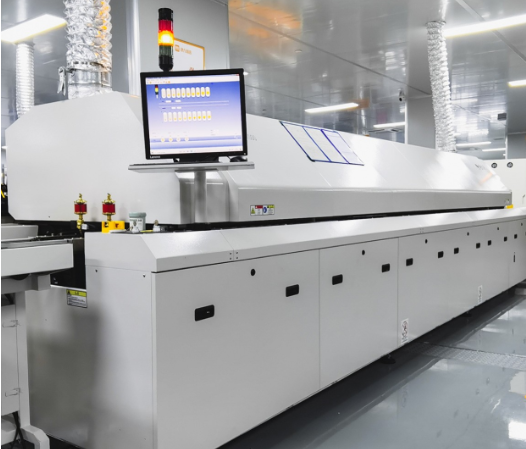

• 回流焊炉：小型热风回流焊炉（如 HELLER 1800MKIII），4 温区，价格 3 万～8 万，温区长度 60cm，传送带速度 10~50cm/min，支持无铅焊膏温度曲线；

• 关键功能：温度曲线可存储 10 组（适配不同焊膏），自带冷却风扇（降温速率 2℃/s）；

• 检测设备：手动 AOI（如 OMRON VT-RNS），价格 1 万～3 万，放大倍数 20~50 倍，可检查元件偏位、虚焊，无需编程，适合小批量抽检（抽检率 20%）。

3. 选型案例

某初创企业生产工业传感器（日均产能 300 片 PCB，元件含 0603 电阻、SOIC8 封装 IC），选择 “手动印刷机 + 半自动贴片机 + 4 温区回流焊炉 + 手动 AOI”，总预算 22 万，调试时间＜1 小时 / 品种，良率 98%，满足小批量试制需求。

二、中批量生产场景（日均产能 1000~5000 片 PCB）

1. 核心需求

• 产品为常规电子设备（如智能家居、小型工业控制器），元件封装 0402~BGA（引脚数≤200），PCB 尺寸 10cm×15cm~30cm×40cm；

• 预算中等（50 万～150 万），需平衡速度与灵活性，换品种调试时间＜1 小时，良率≥99%。

2. 设备选型方案

• 焊膏印刷机：半自动视觉印刷机（如 FUJI NP-3300），价格 15 万～30 万，视觉定位精度 ±0.02mm，印刷速度 30~50 片 / 小时，支持钢网自动清洁（每 50 片清洁 1 次）；

• 优势：PCB 自动定位（机械 + 视觉），焊膏量自动检测（SPI 集成），减少人工干预；

• 贴片机：中速全自动贴片机（如 YAMAHA YSM20），价格 30 万～60 万，贴装精度 ±0.03mm，贴装速度 8000~15000 点 / 小时，支持 01005~BGA 封装（最大尺寸 20mm×20mm）；

• 关键配置：8 吸嘴头（可同时贴装 8 个元件），供料器插槽 40 个（支持 tape 料、tray 料），换料时间＜5 分钟；

• 回流焊炉：6 温区热风回流焊炉（如 ERSA HOTFLOW 3/6），价格 20 万～40 万，温区长度 90cm，传送带速度 20~60cm/min，氮气接口（可选配，氧含量＜1000ppm）；

• 优势：温区独立控温（精度 ±1℃），炉温曲线自动校准，支持 PCB 翘曲补偿；

• 检测设备：全自动 AOI（如 KOH YOUNG AOI 3D），价格 20 万～40 万，检测速度 50~80 片 / 小时，3D 视觉检测（可测焊点高度、空洞），检测覆盖率 100%。

3. 选型案例

某智能家居厂商生产智能插座（日均产能 3000 片 PCB，元件含 0402 电阻、QFN24 封装 MCU），选择 “半自动印刷机 + 中速贴片机 + 6 温区回流焊炉 + 全自动 AOI”，总预算 120 万，贴装速度 12000 点 / 小时，换品种调试时间 40 分钟，良率 99.2%，满足中批量需求。

三、大批量量产场景（日均产能＞5000 片 PCB）

1. 核心需求

• 产品为消费电子（如手机、TWS 耳机），元件封装 01005~CSP（芯片级封装），PCB 尺寸 5cm×8cm~20cm×30cm，需 24 小时连续生产；

• 预算充足（150 万～500 万），追求高速（贴装速度＞20000 点 / 小时）、高稳定性（设备故障率＜1%/ 月），自动化率 100%。

2. 设备选型方案

• 焊膏印刷机：全自动高速印刷机（如 ASM DEK NeoHorizon），价格 40 万～80 万，视觉定位精度 ±0.01mm，印刷速度 80~120 片 / 小时，支持双轨同时印刷（提升效率 1 倍）；

• 关键配置：自动钢网更换系统（换网时间＜5 分钟），焊膏自动补给（避免人工添加中断生产）；

• 贴片机：高速模块化贴片机（如 FUJI NXT III），价格 80 万～200 万，贴装精度 ±0.02mm，贴装速度 25000~50000 点 / 小时，支持多模组并联（3 个模组贴装速度达 75000 点 / 小时）；

• 优势：元件识别率 99.99%（2D+3D 视觉），供料器自动校准，支持 01005 超微型元件（尺寸 0.4mm×0.2mm）；

• 回流焊炉：8~10 温区氮气回流焊炉（如 HONEYWELL Vitronics Soltec XPM2），价格 50 万～120 万，温区长度 120~150cm，传送带速度 30~80cm/min，氧含量可控制在 100ppm 以下；

• 关键功能：实时炉温监控（每片 PCB 都有温度记录），自动清洁系统（减少炉内残留焊渣），支持 PCB 弯曲矫正；

• 检测设备：在线 SPI+AOI+X-Ray 组合，价格 60 万～100 万：

• SPI（如 KOH YOUNG SPI 8000）：在线检测焊膏，精度 ±0.001mm，与印刷机联动补偿；

• AOI（如 OMRON VT-S700）：在线检测贴装与焊接缺陷，检测速度 120 片 / 小时；

• X-Ray（如 Nordson DAGE XD7600）：检测 BGA/CSP 焊点内部空洞，检测速度 30 片 / 小时。

四、选型关键注意事项

兼容性：设备需支持产品的元件封装与 PCB 尺寸，如贴片机需覆盖 01005~BGA，印刷机需适配 PCB 厚度 0.4~3.0mm；

售后服务：优先选择有本地服务中心的品牌（如 FUJI、JUKI、ASM），设备故障响应时间＜24 小时；

能耗与空间：大批量设备能耗高（如回流焊炉功率 15~30kW），需提前规划供电（380V 三相电）与车间空间（一条生产线需 20~30㎡）；

升级潜力：设备需支持后期升级（如贴片机增加模组、回流焊炉增加温区），避免因产品升级导致设备淘汰。
