在 PCB 设计流程中，尺寸规划是决定产品兼容性、生产可行性与性能稳定性的关键环节。新手常因忽略元件尺寸细节或位置布局逻辑，导致 PCB 反复修改甚至报废。本文将从基础概念入手，结合实例拆解 “如何根据元件尺寸与位置计算 PCB 尺寸” 的核心流程，帮助设计人员建立系统化的计算思维。

一、PCB 尺寸计算的核心前提：明确元件关键参数

计算 PCB 尺寸前，需先梳理元件的 “尺寸三要素”，这是后续所有计算的基础。首先是元件封装尺寸，区别于元件本体尺寸，封装尺寸包含引脚伸出长度、散热片占位等实际布局所需空间。例如 0805 贴片电阻的本体尺寸为 2.0mm×1.25mm，但封装尺寸需预留引脚焊接空间，实际占位约 2.5mm×1.8mm，若直接按本体尺寸计算，会导致相邻元件焊接干涉。

其次是元件安装方式参数：贴片元件需考虑焊盘间距与边缘留白（通常≥0.2mm），插件元件需预留安装孔直径（比引脚直径大 0.1-0.2mm）与孔位间距，异形元件（如连接器、变压器）还需标注定位柱、卡扣等机械结构的尺寸。以 USB Type-C 连接器为例，其封装不仅包含 16 个引脚的焊盘尺寸，还需包含外壳固定孔的位置（通常距离引脚端 5mm）与孔径（2.0mm），这些参数直接影响 PCB 边缘到元件的距离。

最后是元件功能关联尺寸：部分元件因功能需求存在 “强制间距”，如电源模块与电容的距离需≤3mm 以减少寄生电感，高速信号元件（如 HDMI 接口）与接地元件的间距需符合阻抗匹配要求（通常≥2 倍线宽）。这些参数需从元件 datasheet 中提取，若遗漏可能导致电路性能不达标。

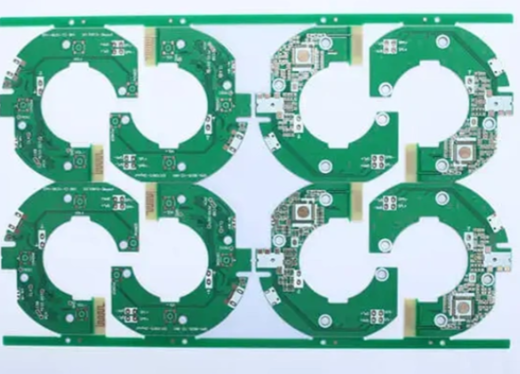

二、PCB 尺寸计算的四步核心流程

（一）确定基准坐标系与布局区域

首先建立 PCB 的基准坐标系，通常以 PCB 的左下角为原点（0,0），X 轴沿水平方向，Y 轴沿垂直方向。随后根据产品外壳尺寸或安装空间，初步划定布局区域的 “边界约束”—— 例如某消费类产品外壳内部尺寸为 50mm×30mm，需预留 1mm 的装配间隙，因此 PCB 的最大尺寸需控制在 48mm×28mm 以内，这一步可避免后续计算超出物理限制。

（二）按功能模块统计元件尺寸与位置

将 PCB 上的元件按功能划分为多个模块（如电源模块、主控模块、接口模块），分别统计每个模块内元件的尺寸与相对位置。以 “51 单片机最小系统” 为例，该系统包含单片机（封装 DIP-40，尺寸 20mm×7.5mm）、复位电路（1 个 0805 电阻、1 个 0805 电容）、晶振电路（1 个 8MHz 晶振，尺寸 5mm×3mm，2 个 22pF 0805 电容）。

以单片机为核心确定模块内元件位置：单片机引脚 1（VCC）旁需放置复位电路，复位电阻（R1）一端接 VCC（引脚 40），另一端接复位引脚（引脚 9），因此 R1 的中心位置需位于引脚 40 与引脚 9 的连线上，距离引脚焊盘各 1.5mm（预留走线空间）；晶振（Y1）需靠近单片机的 XTAL1（引脚 19）与 XTAL2（引脚 20），中心位置与两引脚的距离均控制在 2mm 以内，以减少时钟信号干扰。

（三）计算模块内部尺寸与模块间距

单个功能模块的尺寸计算需覆盖 “最外围元件的边界”：以单片机模块为例，最左侧元件为 R1（封装 2.5mm×1.8mm），其左侧边缘距离原点 X=2mm；最右侧元件为晶振 Y1（5mm×3mm），右侧边缘 X 坐标为单片机右侧边缘（20mm）+ Y1 宽度（5mm）+ 间距（2mm）=27mm；最上方元件为单片机（高度 7.5mm），顶部边缘 Y 坐标为 7.5mm + 留白 0.5mm=8mm；最下方无元件，底部边缘 Y=0.5mm（预留边缘留白）。因此该模块的尺寸为（27-2）mm×（8-0.5）mm=25mm×7.5mm。

模块间需预留 “功能间距”：电源模块与主控模块间距≥5mm（避免电源噪声干扰），接口模块与主控模块间距需根据走线长度确定（如 USB 接口到单片机引脚的走线长度≤100mm，以保证信号完整性）。若某 PCB 包含 3 个模块，模块 1 尺寸 25mm×7.5mm，模块 2 尺寸 20mm×6mm，模块 3 尺寸 15mm×5mm，模块间间距均为 5mm，则横向总尺寸为 25+5+20+5+15=70mm（需结合外壳约束调整），纵向总尺寸取各模块最大高度 7.5mm + 上下留白各 1mm=9.5mm。

（四）验证边缘留白与机械干涉

最后需检查 PCB 边缘到最外围元件的距离（即边缘留白），通常贴片元件边缘到 PCB 边缘≥0.2mm，插件元件≥1mm，带散热片的元件≥3mm（避免装配时划伤外壳）。若某 PCB 最右侧元件为 USB 连接器，其右侧边缘距离 PCB 边缘仅 0.5mm，小于 1mm 的插件元件留白要求，需将 PCB 横向尺寸增加 0.5mm，确保间距达标。

同时需验证元件间的机械干涉：使用 CAD 软件（如 Altium Designer）的 “3D 视图” 功能，查看元件是否存在重叠或间距不足。例如变压器（高度 10mm）与上方电容（高度 5mm）的垂直间距仅 2mm，可能导致焊接时电容被变压器遮挡，需调整电容位置，将间距增加至 3mm，此时 PCB 纵向尺寸需相应增加 1mm。
