在SMT生产中，普通钢网因 “单一厚度” 无法满足 PCB 上不同元件的焊锡量需求 —— 例如，同一 PCB 上的 0402 小元件需少量焊锡（避免短路），而 QFP/BGA 大元件需大量焊锡（确保焊接牢固），普通钢网易导致 “小元件焊桥、大元件虚焊”。阶梯钢网通过 “局部区域厚度差异化”，为不同元件精准分配焊锡量，成为高密度、多元件类型 PCB 的核心生产工具。若对阶梯钢网的基础特性认知不足，易出现 “过度设计（增加成本）” 或 “设计不足（焊接缺陷）”。

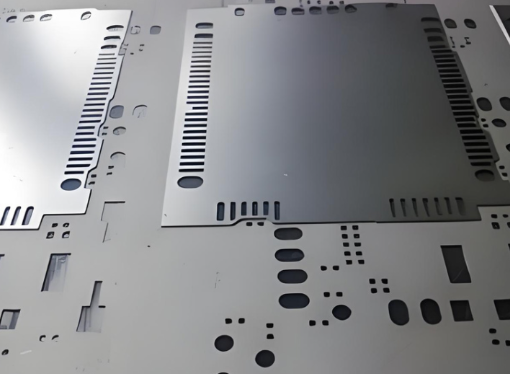

首先，明确阶梯钢网的核心定义：指通过特殊制造工艺，使钢网不同区域呈现 “不同厚度”（基础厚度 + 台阶厚度）的 SMT 焊锡膏印刷模板，核心目标是为 PCB 上不同封装的元件（如小尺寸片式元件、大尺寸 IC、连接器）分配适配的焊锡量，避免因焊锡过多导致短路、过少导致虚焊。阶梯钢网的厚度差异通常通过 “局部减薄” 或 “局部增厚” 实现，台阶深度 / 高度一般为 0.02-0.1mm，精度控制在 ±0.005mm。

与普通钢网（单一厚度）相比，阶梯钢网的核心差异集中在 “焊锡量控制、适用场景、制造工艺” 三个维度，具体对比如下：

焊锡量控制能力：普通钢网仅能通过开口尺寸调整焊锡量，同一厚度下，大开口（如 QFP 引脚）焊锡量多，小开口（如 0402 焊盘）焊锡量少，无法同时满足 “大元件多锡、小元件少锡”；阶梯钢网通过厚度差异叠加开口尺寸，实现焊锡量精准调控 —— 例如，基础厚度 0.12mm 的钢网，在 0402 区域减薄至 0.1mm（减少 17% 焊锡量），在 QFP 区域保持 0.12mm（正常焊锡量），同时满足两类元件需求；

适用 PCB 类型：普通钢网适用于 “单一元件类型” 或 “元件焊锡量差异小” 的 PCB（如全 0603 元件的电源板）；阶梯钢网适用于 “多元件类型、高密度”PCB（如手机主板，含 0402 电阻、BGA 芯片、USB 连接器），这类 PCB 元件焊锡量差异可达 30%-50%；

制造工艺复杂度：普通钢网制造仅需 “切割 / 蚀刻开口” 单一工序，周期 1-2 天，成本低（约 200 元 / 片）；阶梯钢网需增加 “台阶成型” 工序（如局部蚀刻、激光 ablation），周期 3-5 天，成本为普通钢网的 2-5 倍（500-1000 元 / 片），但能降低后续焊接缺陷率（从 5% 降至 1% 以下）。

阶梯钢网的核心价值，贯穿 SMT 生产 “焊锡精准分配 - 焊接良率提升 - 成本间接降低” 全流程，具体可拆解为三点：

1. 解决 “焊锡量矛盾”，降低焊接缺陷

同一 PCB 上不同元件的焊锡量需求存在天然矛盾：

小尺寸元件（0402、0201）：焊盘小（0402 焊盘 0.3mm×0.2mm），需少量焊锡（约 0.005mm³），过多易导致焊桥（短路率超 8%）；

大尺寸元件（QFP-64、BGA-144）：焊盘多且大（QFP 引脚焊盘 2.1mm×0.3mm），需大量焊锡（约 0.03mm³），过少易导致虚焊（虚焊率超 10%）。

阶梯钢网通过厚度差异化解矛盾：例如，某手机主板 PCB 含 0402 电阻（需 0.1mm 厚钢网）与 BGA 芯片（需 0.12mm 厚钢网），采用阶梯钢网后，0402 焊桥率从 12% 降至 1%，BGA 虚焊率从 15% 降至 0.5%，整体焊接良率从 85% 提升至 99%。

2. 适配高密度 PCB，提升空间利用率

高密度 PCB（元件密度≥50 个 /cm²）的元件布局密集，相邻元件焊盘间距小（≤0.15mm），普通钢网因焊锡量不可控，易出现相邻元件焊锡桥连；阶梯钢网通过局部减薄，在密集区域精准控制焊锡量，避免桥连，同时无需扩大元件间距，提升 PCB 空间利用率。例如，某智能手表 PCB 元件密度 60 个 /cm²，用普通钢网时相邻 0402 元件桥连率 20%，需将间距从 0.15mm 扩大至 0.2mm（PCB 面积增加 15%）；用阶梯钢网（局部减薄 0.02mm）后，桥连率降至 2%，间距保持 0.15mm，PCB 面积不变。

3. 减少人工返修，降低综合成本

虽然阶梯钢网制造成本高，但能大幅减少焊接后的人工返修成本（返修成本约 0.5-2 元 / 点）。例如，某工厂月产 10 万片高密度 PCB，用普通钢网时平均每片需返修 5 处（总成本 10 万 ×5×1=50 万元）；用阶梯钢网后，每片返修 0.3 处（总成本 10 万 ×0.3×1=3 万元），每月节省 47 万元，远高于阶梯钢网增加的制造成本（10 万 ×(500-200)/10000=3 万元）。

阶梯钢网的结构类型根据 “台阶形成方式” 分为两类，适用场景不同：
