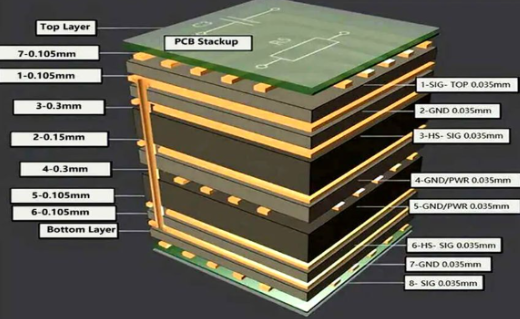

PCB 信号层材料并非 “单一类型”，而是根据信号频率、传输速率、环境要求分为多个类别 —— 普通 FR-4 适合低频消费电子，罗杰斯材料适合高频射频，PTFE 基材适合超高频通信。不同材料的介电性能、耐温性、加工难度与成本差异显著，选错材料会导致 “性能过剩浪费成本” 或 “性能不足引发故障”。

一、FR-4 系列材料：低频场景的 “性价比之选”

FR-4 是 PCB 信号层最常用的材料，由 “环氧树脂（树脂基体）+E 玻璃布（增强材料）” 复合而成，根据性能差异分为普通 FR-4 与高 Tg FR-4，是低频（≤5GHz）、中低速（≤1Gbps）信号的主流选择。

1. 核心特性

介电性能：普通 FR-4 介电常数 εr=4.5±0.2（1GHz），损耗角正切 tanδ=0.02±0.003（1GHz）；高 Tg FR-4（Tg≥170℃）εr=4.4±0.2，tanδ=0.018±0.002，介电性能略优于普通型；

耐温性：普通 FR-4 玻璃化温度 Tg=130-150℃，连续使用温度≤105℃；高 Tg FR-4 Tg=170-200℃，连续使用温度≤125℃，可耐受更高的焊接温度与环境温度；

机械强度：弯曲强度≥150MPa（室温），拉伸强度≥200MPa，可满足多数电子设备的结构支撑需求；

成本：普通 FR-4 单价约 80-120 元 /㎡，高 Tg FR-4 约 150-200 元 /㎡，是成本最低的信号层材料之一。

2. 适用场景

消费电子：手机、电脑、电视的低频信号层（如 GPIO 控制信号、I2C 通信信号，频率≤100MHz），例如手机主板的基带芯片周边信号层，用普通 FR-4 即可满足需求；

工业控制：变频器、PLC 的电源信号层与低速数据信号层（如 RS485 通信，速率≤1Mbps），高 Tg FR-4 可用于温度较高的工业环境（如车间温度 60℃）；

家电设备：冰箱、洗衣机的控制板信号层，信号频率低（≤50MHz），对介电损耗要求不高，普通 FR-4 性价比最优。

3. 局限性

高频性能差：频率＞5GHz 时，tanδ 显著增大（10GHz 时 tanδ≈0.03），信号衰减严重，无法满足 5G 射频、高速以太网（25Gbps）等场景；

介电常数波动大：温度变化（-40-85℃）时，εr 波动可达 ±5%，导致阻抗不稳定，不适合高精度阻抗控制场景（如 DDR5 内存）。

二、罗杰斯（Rogers）高频材料：高频场景的 “性能标杆”

罗杰斯材料是高频 PCB 信号层的主流选择，主要包括 RO4000 系列（如 RO4350B）、RO3000 系列（如 RO3010），由特殊树脂（如改性环氧树脂、陶瓷填充树脂）与玻璃布复合而成，适合高频（5-40GHz）、高速（25-100Gbps）信号。

1. 核心特性

介电性能：RO4350B εr=3.48±0.03（1-10GHz），tanδ=0.003±0.0005（1GHz）；RO3010 εr=10.2±0.2（1GHz），tanδ=0.0022±0.0005，介电常数稳定，损耗极低；

耐温性：RO4350B Tg=150℃，连续使用温度≤130℃；RO3010 Tg=280℃，连续使用温度≤200℃，耐温性优于 FR-4；

机械强度：弯曲强度≥140MPa（RO4350B），拉伸强度≥180MPa，虽略低于 FR-4，但可满足高频设备的结构需求；

成本：RO4350B 单价约 1500-2000 元 /㎡，RO3010 约 3000-4000 元 /㎡，是 FR-4 的 10-30 倍。

2. 适用场景

5G 通信：基站射频单元（RRU）的 28GHz/39GHz 射频信号层，需低损耗与稳定阻抗，RO4350B 是主流选择，信号每米衰减仅 2dB（FR-4 为 5dB）；

高速数据：服务器的 PCIe 5.0（32Gbps）、以太网 100Gbps 信号层，用 RO4350B 可控制阻抗偏差≤±3%，确保信号完整性；

卫星通信：卫星接收端的超高频信号层（30-40GHz），RO3010 的高 εr 特性可缩小 PCB 尺寸，适合卫星设备的小型化需求。

3. 局限性

成本高：单价远高于 FR-4，仅适合对性能要求极高的场景，普通消费电子难以承受；

加工难度大：材料硬度高，钻孔时易出现毛刺，需专用钻头与加工参数，加工成本增加 20%-30%。

三、松下（Panasonic）高频材料：工业与汽车的 “可靠选择”

松下高频材料以 R-1766、R-1515 系列为代表，由环氧树脂 + 低损耗玻璃布构成，介电性能介于 FR-4 与罗杰斯之间，兼具可靠性与成本优势，适合工业高频（2-10GHz）与汽车电子场景。

1. 核心特性

介电性能：R-1766 εr=4.0±0.1（1GHz），tanδ=0.008±0.001（1GHz）；R-1515 εr=3.8±0.1，tanδ=0.006±0.001，介电稳定性优于 FR-4，损耗低于 FR-4 但高于罗杰斯；

耐温性：R-1766 Tg=170℃，连续使用温度≤125℃；R-1515 Tg=180℃，连续使用温度≤135℃，可满足汽车电子的宽温需求（-40-125℃）；

可靠性：通过 AEC-Q200 车规认证，耐湿热（85℃/85% RH 1000 小时）、耐冷热循环（-40-125℃ 1000 次），性能衰减≤10%；

成本：R-1766 单价约 800-1200 元 /㎡，是罗杰斯的 1/2，FR-4 的 8-10 倍。

2. 适用场景

汽车电子：车载雷达（77GHz）的信号层、车载以太网（10Gbps）信号层，R-1766 的耐温与可靠性可满足汽车的严苛环境；

工业高频：工业雷达（24GHz）、高速传感器（速率 10Gbps）的信号层，兼顾性能与成本，比罗杰斯更具性价比；

医疗设备：医疗影像设备的高频信号层（5-10GHz），需低损耗与高可靠性，R-1515 可满足需求。

3. 局限性

超高频性能不足：频率＞10GHz 时，tanδ 增至 0.012（10GHz），信号衰减比罗杰斯高 50%，不适合 40GHz 以上超高频场景；

供应周期长：定制化规格的供应周期约 4-6 周，比 FR-4（1-2 周）长，影响项目进度。

四、PTFE（聚四氟乙烯）材料：超高频场景的 “特殊选择”

PTFE 材料（如杜邦 Teflon、国产 F4B）是超高频（＞40GHz）信号层的专用材料，由聚四氟乙烯树脂与玻璃布 / 纤维复合而成，介电损耗极低，适合微波、毫米波场景。

1. 核心特性

介电性能：εr=2.1±0.05（1-100GHz），tanδ=0.0005±0.0001（1GHz），是所有信号层材料中介电常数最低、损耗最小的类型；

耐温性：Tg 无明显拐点，连续使用温度≤260℃，可耐受极高的焊接温度与环境温度；

化学稳定性：耐强酸、强碱、有机溶剂，适合恶劣化学环境（如化工设备传感器）；

成本：单价约 5000-8000 元 /㎡，是罗杰斯的 3-4 倍，成本极高。

2. 适用场景

微波通信：微波中继站的 60GHz 信号层，需极低损耗，PTFE 材料每米衰减仅 0.8dB；

毫米波雷达：航空航天领域的 94GHz 毫米波雷达信号层，超高频下仍能保持稳定性能；

特殊环境：化工、医疗等有化学腐蚀的场景，PTFE 的化学稳定性可确保信号层长期可靠。

3. 局限性

成本极高：仅适合高端特种领域，普通消费电子、工业设备无法承受；

机械强度低：弯曲强度≤100MPa，易变形，需额外加固结构，增加 PCB 设计复杂度。

PCB 信号层材料的选择需 “性能与场景匹配、成本与需求平衡”，低频场景优先 FR-4，高频场景选罗杰斯 / 松下，超高频特种场景用 PTFE，避免盲目追求高性能导致成本浪费。
