免疫分析仪PCB-分享低噪声设计如何捕捉微弱信号

免疫分析仪是 IVD 领域的 “精准检测利器”，通过捕捉荧光、化学发光等微弱信号（强度仅纳安级），实现肿瘤标志物、传染病抗体等指标的检测，其检测灵敏度直接关系到 “是否漏诊、误诊”。而承载信号采集模块的 PCB（印制电路板），若存在信号噪声干扰，会将微弱的有效信号 “淹没”，导致假阳性（误判患病）或假阴性（漏判患病）—— 某临床数据显示，普通 PCB 的噪声干扰可使免疫分析仪的检测准确率从 99% 降至 85% 以下。今天我们就解析，免疫分析仪 PCB 的 “低噪声设计” 核心技术，以及如何通过布线与工艺控制提升信号采集精度。

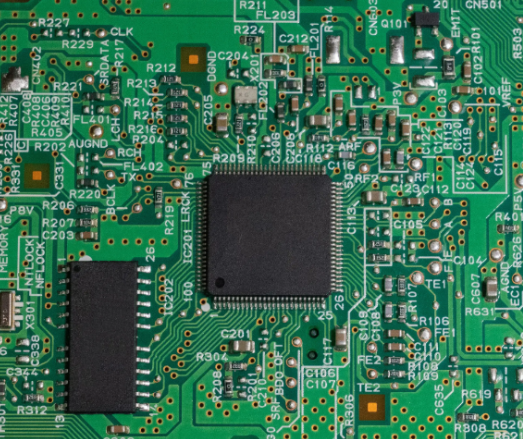

免疫分析仪 PCB 的噪声主要来自三方面：一是 “接地干扰”，信号采集芯片（如光电倍增管 PMT 的驱动芯片）与电源模块、电机控制模块共用接地线路，接地电流波动会产生噪声，直接叠加在有效信号上；二是 “电磁辐射干扰”，设备内的高频模块（如数据传输模块）会产生电磁辐射，干扰信号采集线路；三是 “布线阻抗不匹配”，微弱信号在 PCB 上传输时，若线路阻抗突变，会产生反射噪声，导致信号衰减。某 IVD 厂商研发化学发光免疫分析仪时，曾因 PCB 接地设计不当，导致甲胎蛋白（AFP）检测的假阳性率达 12%，远超临床允许的 3% 标准，无法通过注册审批。

要解决这些问题，免疫分析仪 PCB 需围绕 “接地、屏蔽、布线” 构建低噪声体系：首先是星形接地设计，将信号采集模块、电源模块、电机控制模块的接地线分别独立连接至 “公共接地点”（而非串联接地），接地线路线宽≥0.5mm，铜厚≥2oz，减少接地电流相互干扰，某厂商采用星形接地后，接地噪声从 50mV 降至 5mV 以下；其次是电磁屏蔽防护，在信号采集线路外侧布置 “闭合接地铜箔屏蔽罩”（高度≥3mm，厚度 1oz），屏蔽罩与公共接地点单点连接，阻断外部电磁辐射，同时选用低介损基材（如罗杰斯 RO4350B，tanδ≤0.004），降低基材自身的信号损耗，某设备加装屏蔽罩后，电磁干扰导致的信号波动减少了 80%；最后是差分布线与阻抗匹配，信号采集线路采用 “差分对布线”（线距 0.15mm±0.01mm，长度差≤0.3mm），通过相反相位的信号抵消共模噪声；同时将线路阻抗精准控制在 50Ω±2%（普通 PCB 阻抗偏差达 ±10%），避免信号反射，某厂商优化布线后，信号反射噪声从 15% 降至 3% 以下。

此外，免疫分析仪的 “信号放大模块 PCB” 需额外注意 “电源滤波设计”—— 信号放大芯片（如运算放大器 OPA211）对供电电压稳定性要求极高，哪怕 5mV 的电压纹波也会导致放大后的噪声翻倍。因此，电源线路需串联 “低噪声 LDO 稳压器”（如 TI 的 LM1117-3.3，纹波≤2mV），并在芯片供电引脚旁并联 “10μF 钽电容 + 0.1μF 陶瓷电容”，形成多级滤波，某厂商通过电源滤波优化，信号放大后的噪声率降低了 60%，检测准确率从 85% 提升至 99.6%，顺利通过临床验证。
