血液细胞分析仪PCB-高频信号与阻抗控制

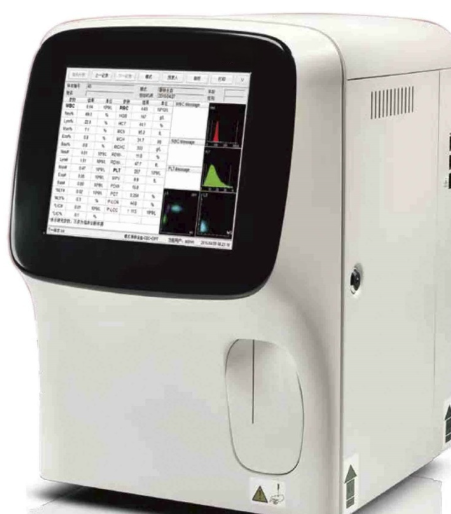

血液细胞分析仪是 IVD 领域的 “急诊刚需设备”，通过流式细胞术对血液中的红细胞、白细胞、血小板进行计数与分类，其计数误差需控制在 ±2% 以内（临床标准），才能为医生提供可靠的血常规诊断依据。而实现这一精度的核心，在于 PCB（印制电路板）对 “高频检测信号” 的传输控制 —— 血液细胞通过检测通道时，会产生 100MHz 以上的高频脉冲信号，若 PCB 信号传输衰减或阻抗不匹配，会导致脉冲信号变形，进而使细胞计数误差扩大到 ±5% 以上，甚至出现 “漏计血小板”“误判白细胞分类” 等问题。今天我们就拆解，血液细胞分析仪 PCB 的 “高频信号优化” 技术，以及如何通过多层设计与材质选择保障计数精准。

血液细胞分析仪 PCB 面临的高频信号挑战主要有两点：一是 “信号衰减”，普通 FR-4 基材在 100MHz 频率下的信号衰减率达 0.8dB/cm，若检测模块与数据处理模块的 PCB 线路长度为 5cm，信号衰减就达 4dB，原本能识别的小血小板脉冲信号会被 “衰减消失”；二是 “阻抗失配”，细胞检测芯片（如光电二极管阵列芯片）的输出阻抗为 50Ω，若 PCB 线路阻抗偏差超过 ±5%，会产生信号反射，导致脉冲信号峰值失真，比如将小红细胞的脉冲误判为血小板，某 IVD 厂商早期设备因阻抗失配，血小板计数误差达 8%，不符合临床要求。

要解决这些问题，血液细胞分析仪 PCB 需从 “基材选型、多层设计、阻抗校准” 三方面突破：首先是高频基材选择，放弃普通 FR-4，选用高频专用基材如罗杰斯 RO4003C（介电常数 εr=3.38±0.05），其在 100MHz 频率下的信号衰减率仅 0.3dB/cm，是普通 FR-4 的 1/3，某厂商更换基材后，血小板信号识别率提升了 30%；其次是多层板信号隔离设计，采用 6-8 层 PCB 结构，将高频检测线路、电源线路、数字信号线路分别布置在不同层：顶层与底层为高频检测线路，中间层为接地隔离层（1oz 铜箔，全覆盖）与电源层，接地隔离层可阻断电源与数字信号对高频检测线路的干扰，某设备采用多层设计后，信号干扰导致的计数误差减少了 60%；最后是全链路阻抗精准控制，从检测芯片引脚到数据处理芯片引脚，全程阻抗控制在 50Ω±3%，通过 “阻抗计算软件” 优化线路宽度（如 50Ω 阻抗对应线路宽度 0.2mm）与基材厚度（如 RO4003C 基材厚度选 0.254mm），并在生产过程中用特性阻抗分析仪（如安捷伦 E5071C）逐板校准，某厂商通过阻抗校准，线路阻抗偏差从 ±8% 降至 ±2%，细胞计数误差稳定在 ±1.5% 以内。

此外，血液细胞分析仪的 “流体控制模块 PCB” 也需配合高频信号设计 —— 流体控制模块负责驱动样本液匀速通过检测通道（流速需稳定在 10μL/min±0.5μL/min），若流速波动，会导致细胞通过检测通道的时间变化，进而影响脉冲信号宽度，干扰计数。因此，流体控制模块 PCB 需采用 “高精度驱动电路设计”，选用低噪声电机驱动芯片（如 TI 的 DRV8825），并通过 PCB 上的 “电流采样电阻”（精度 ±1%）实时监测电机电流，确保流速稳定，某厂商优化流体控制 PCB 后，流速波动从 ±1.2μL/min 降至 ±0.3μL/min，进一步提升了计数精度。
