PCB 成型 V 割的特殊需求与适配方案

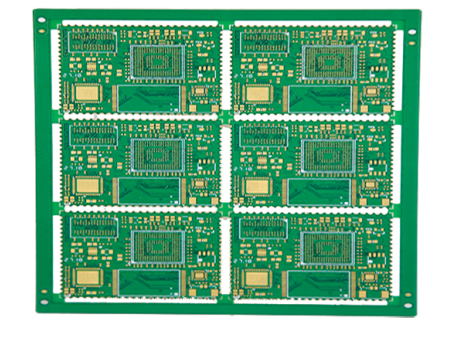

PCB 成型 V 割的应用场景覆盖消费电子、汽车电子、航空航天、医疗电子等多个行业，不同行业因使用环境、性能需求、生产规模的差异，对 V 割的精度、效率、可靠性提出特殊要求。需结合行业特性，制定针对性适配方案，确保 V 割质量满足行业标准。

一、消费电子行业（智能手机、可穿戴设备）

行业需求：

• 批量大（单批次≥100,000 块），需高切割效率（≥500mm/min）；

• PCB 轻薄化（厚度 0.4-1.2mm），单元尺寸小（如可穿戴设备 PCB 单元 5mm×5mm），要求 V 割精度高（尺寸偏差≤±0.01mm）；

• 边缘元件密集（如 0201 贴片元件），需避免刀具碰撞（碰撞率≤0.001%）；

• 成本敏感，需控制刀具损耗（寿命≥50,000m）与人工成本（自动化程度≥95%）。

适配方案：

设备选型：

• 选用全自动卷对卷（R2R）V 割设备，适配柔性 PCB（如手机 FPC）批量生产，送料速度 2-3m/min，切割效率≥10,000 件 / 小时；

• 配备双主轴系统，可同时切割两条路径，效率提升 50%；

• 集成 AI 视觉定位（500 万像素相机），定位精度 ±0.002mm，自动识别元件位置，规避碰撞风险。

工艺参数优化：

• 刀具：选用 60° 钨钢刀（刃口半径 0.01mm），针对 0.8mm 厚 FR-4 PCB，深度设为 0.4mm（连接桥 0.4mm），角度 60°，进给速度 400-500mm/min，主轴转速 25,000rpm；

• 柔性 PCB（0.4mm 厚聚酰亚胺）：深度设为 0.15mm（连接桥 0.25mm），进给速度 250mm/min，主轴转速 30,000rpm，配合 0.8MPa 高压风冷，减少粘刀；

• 边缘有元件的 PCB：采用 “分段切割”，先切割元件外侧区域，再调整路径切割元件内侧，确保元件与切割路径距离≥0.15mm。

质量控制：

• 在线检测：设备集成激光轮廓仪，实时检测槽壁粗糙度（Ra≤1.0μm）与深度偏差（≤±0.01mm），不合格品自动标记剔除；

• 批量抽检：每生产 1000 块抽取 5 块，用二次元测量尺寸（偏差≤±0.01mm），掰开测试（用力≤3N，无元件脱落）；

• 刀具管理：采用 “刀具寿命预警” 系统，切割 50,000m 前自动提醒更换，避免刀具磨损导致质量下降。

二、汽车电子行业（发动机 ECU、车载传感器）

行业需求：

• 可靠性要求高（使用寿命≥10 年），V 割后连接桥需承受振动（10-2000Hz，加速度 20G）、温度循环（-40℃-150℃，1000 次），无断裂（断裂率≤0.01%）；

• PCB 多为厚板（1.6-3.0mm）或金属基板（铝基板、铜基板），切割难度大；

• 边缘有高压元件（如功率 MOS 管），需确保切割后绝缘性能（漏电流≤10μA）；

• 生产批量中等（单批次 10,000-50,000 块），需兼顾精度与效率。

适配方案：

设备选型：

• 选用高精度片对片（S2S）V 割设备，配备金属基板专用切割模块（主轴功率 1500W），定位精度 ±0.003mm；

• 集成温度补偿系统，根据环境温度（20-30℃）调整切割深度（温度每变化 5℃，深度补偿 0.005mm），避免温变导致深度偏差；

• 配备绝缘测试模块，切割后自动测量边缘绝缘电阻（≥100MΩ），确保绝缘性能。

工艺参数优化：

• 厚 FR-4 PCB（2.0mm 厚）：选用 45° 刀具，深度设为 1.0mm（连接桥 1.0mm），进给速度 300mm/min，主轴转速 20,000rpm，配合 MQL 冷却（0.3mL/min），槽壁粗糙度 Ra≤1.2μm；

• 铝基板（2.0mm 厚）：选用 30° 刀具，深度设为 1.3mm（连接桥 0.7mm），进给速度 150mm/min，主轴转速 18,000rpm，MQL 冷却剂选用耐高温型（耐温 200℃），避免铝屑粘连；

• 振动与温度循环适配：连接桥厚度设为总厚度的 1/2（如 2.0mm PCB 连接桥 1.0mm），断裂力≥15N，振动测试后连接桥无裂纹，温度循环后绝缘电阻无下降。

质量控制：

• 可靠性测试：每批次抽取 10 块 PCB，进行振动测试（20G，2000Hz，100h）与温度循环测试（-40℃-150℃，1000 次），连接桥断裂率≤0.1%；

• 绝缘测试：切割后每块 PCB 边缘绝缘电阻≥100MΩ（500V DC 测试），漏电流≤10μA；

• 外观检测：显微镜观察（放大 100 倍），槽壁无崩边（≤0.03mm），金属基板无毛刺（≤0.03mm）。

​三、航空航天行业（卫星 PCB、雷达系统）

行业需求：

• 精度要求极高（尺寸偏差≤±0.005mm，深度偏差≤±0.005mm），适配高频信号（如 10GHz 以上）传输，避免切割偏差导致的阻抗突变；

• PCB 多为高多层板（12 层以上）或特种基材（聚酰亚胺、PTFE），切割时需保护内层信号（无损伤）；

• 抗极端环境（-180℃-150℃，高真空），连接桥需无应力残留（应力≤50MPa），避免极端环境下断裂；

• 小批量生产（单批次 100-1000 块），需定制化切割方案，质量 100% 检测。

适配方案：

设备选型：

• 选用超精密 V 割设备，配备纳米级定位系统（X/Y 轴定位精度 ±0.001mm），激光深度控制精度 ±0.003mm；

• 集成应力检测模块（如 X 射线应力仪），实时测量切割后连接桥的应力（≤50MPa）；

• 采用特种刀具（如金刚石涂层刀具），硬度≥HRC70，寿命≥100,000m，适配 PTFE 等耐磨基材。

工艺参数优化：

• 聚酰亚胺 PCB（1.6mm 厚，12 层）：选用 60° 金刚石涂层刀具，深度设为 0.8mm（连接桥 0.8mm），进给速度 200mm/min，主轴转速 28,000rpm，高压风冷（1.0MPa），减少基材损伤；

• PTFE 基材（1.6mm 厚，高频 PCB）：选用 45° 刀具，深度设为 0.7mm（连接桥 0.9mm），进给速度 150mm/min，主轴转速 25,000rpm，配合干冰冷却（控制温度≤50℃），避免 PTFE 高温变形；

• 应力控制：切割后进行低温退火处理（80℃，2 小时），释放连接桥应力（从 80MPa 降至 40MPa），极端环境下无断裂风险。

质量控制：

• 100% 全检：每块 PCB 用二次元影像测量仪（精度 ±0.001mm）检测尺寸与深度，偏差≤±0.005mm；

• 应力检测：X 射线应力仪测量连接桥应力，≤50MPa；

• 高频性能测试：切割后对高频 PCB 进行阻抗测试（如 50Ω 阻抗，偏差≤±2%），确保切割偏差无影响；

• 极端环境测试：抽取 3 块 PCB 进行 - 180℃-150℃冷热循环（100 次），连接桥无断裂，性能无衰减。

四、医疗电子行业（诊断设备、植入式设备）

行业需求：

• 生物相容性：V 割后 PCB 边缘无有害物质释放（如重金属、树脂残留），需符合 ISO 10993 生物标准；

• 精度要求高（尺寸偏差≤±0.01mm），适配微型设备（如植入式传感器 PCB 单元 3mm×3mm）；

• 无菌生产：切割环境需洁净（万级洁净度），避免污染；

• 稳定性要求高（使用寿命≥5 年），连接桥无腐蚀（盐雾测试 5000h 无锈蚀）。

适配方案：

设备与环境适配：

• 选用洁净室专用 V 割设备，机身采用不锈钢材质（易清洁），配备 HEPA 过滤器（洁净度万级）；

• 刀具选用医用级钨钢（无重金属杂质），切割后边缘无树脂残留；

• 冷却与排屑系统采用无菌空气（经过滤灭菌），避免污染。

工艺参数优化：

• 微型 PCB（0.6mm 厚 FR-4，单元 3mm×3mm）：选用 60° 刀具，深度设为 0.3mm（连接桥 0.3mm），进给速度 200mm/min，主轴转速 25,000rpm，确保尺寸偏差≤±0.008mm；

• 植入式 PCB（0.4mm 厚聚酰亚胺）：选用金刚石刀具，深度设为 0.15mm（连接桥 0.25mm），进给速度 150mm/min，主轴转速 30,000rpm，切割后边缘抛光（Ra≤0.5μm），无尖锐毛刺；

• 生物相容性处理：切割后用医用酒精（75%）超声清洗（10 分钟），去除残留，再进行等离子灭菌（30 分钟），符合 ISO 10993 标准。

质量控制：

• 生物相容性测试：每批次抽取 5 块 PCB，进行细胞毒性测试（无细胞毒性）、皮肤刺激测试（无刺激）；

• 精度检测：二次元测量尺寸偏差≤±0.01mm，连接桥厚度偏差≤±0.005mm；

• 耐腐蚀性测试：盐雾测试（5% NaCl，35℃，5000h），边缘无锈蚀，绝缘电阻≥100MΩ。

案例：某植入式传感器 PCB（0.4mm 聚酰亚胺，单元 3mm×3mm），金刚石刀具切割，深度 0.15mm，进给 150mm/min，灭菌后细胞毒性测试合格，盐雾 5000h 无锈蚀，满足医疗电子要求。
