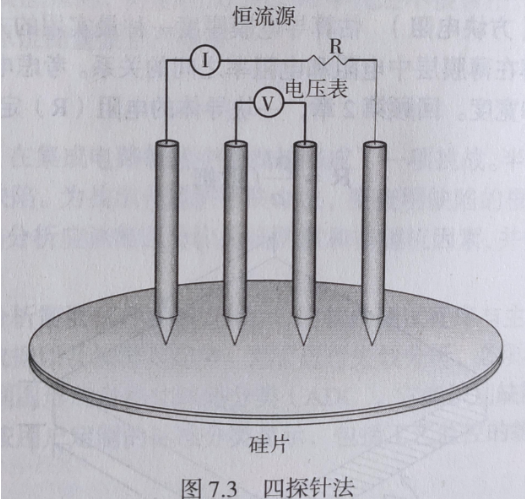

四探针法测量的方块电阻不仅是镀层导电性能的表征，更是电镀金工艺参数优化、质量一致性控制的核心依据。通过方块电阻的实时监测与数据分析，可实现电镀金工艺的闭环控制，降低不良率（通常可降低 30% 以上）。

一、电镀金工艺参数优化中的方块电阻应用

电镀金的电流密度、温度、镀液成分等参数直接影响镀层质量，方块电阻可作为参数优化的量化指标：

电流密度优化：电流密度过低（＜0.5A/dm²）会导致金沉积速率慢、结晶粗大（方块电阻偏低但均匀性差）；过高（＞2A/dm²）会导致镀层多孔、杂质含量高（方块电阻偏高）。通过测量不同电流密度下的方块电阻 - 均匀性曲线，可确定最佳范围（如 1-1.5A/dm²，此时方块电阻稳定在 3-5Ω/□，均匀性偏差＜3%）。
镀液温度优化：镀液温度影响金离子扩散速率，温度过低（＜40℃）会导致镀层厚度不均（方块电阻偏差＞5%）；过高（＞60℃）会加速添加剂分解（导致镀层含碳量增加，方块电阻升高 10%-15%）。通过方块电阻测量可确定临界温度（如 45-55℃，此时方块电阻均匀性最佳）。
添加剂浓度优化：镀液中的有机添加剂（如光亮剂）浓度过高会导致镀层韧性下降、电阻率升高（方块电阻增加 5%-8%）；过低则镀层光泽度不足、结晶粗糙。通过监测方块电阻随添加剂浓度的变化（如每添加 0.1g/L 光亮剂，方块电阻变化＜1% 为合格），可维持添加剂在最佳浓度区间。

二、电镀金质量一致性控制中的方块电阻监测

批量生产中，方块电阻的统计过程控制（SPC）可有效监控质量一致性，及时发现异常波动：

过程能力分析（CPK）：通过测量每批次样品的方块电阻（≥30 个数据），计算过程能力指数 CPK（要求≥1.33）。当 CPK＜1.33 时，需检查镀液成分（如金离子浓度是否在 5-10g/L）、电流分布（挂具是否接触良好）、温度稳定性（波动是否＜±1℃）。例如，某批次 CPK=1.0，通过方块电阻分布发现边缘样品值偏高，排查后发现挂具边缘接触不良，调整后 CPK 升至 1.45。
趋势分析与预警：连续监测每小时的方块电阻平均值，绘制控制图（ UCL=μ+3σ，LCL=μ-3σ ）。当连续 3 点接近 UCL 或 LCL 时，触发预警（如方块电阻连续升高可能预示镀液中金离子浓度下降）。某 PCB 厂通过趋势分析提前发现金离子浓度从 8g/L 降至 6g/L，及时补充后避免了批量不良（不良率从 0.5% 降至 0.05%）。
批次间差异控制：不同批次的方块电阻偏差需控制在 ±3% 以内，超过时需检查前处理工艺（如活化时间是否一致）、电镀时间（偏差＜5%）。通过方块电阻比对，可追溯差异来源（如某批次偏差 5%，经查是活化液浓度不同导致）。

三、特殊应用场景的方块电阻验收标准

不同应用对电镀金方块电阻的要求差异显著，需制定针对性验收标准：

半导体封装引线框架：要求方块电阻 3-5Ω/□（对应厚度 0.5-0.8μm），均匀性偏差＜2%（确保键合可靠性），孔隙率＜0.1%（通过方块电阻稳定性验证：高温高湿试验后电阻变化＜3%）。
PCB 金手指：商用级要求方块电阻 5-10Ω/□（厚度 0.3-0.5μm），均匀性偏差＜5%；工业级要求 3-5Ω/□，均匀性偏差＜3%，且经过 1000 次插拔后电阻变化＜10%（通过方块电阻测量评估磨损情况）。
高频通信连接器：因高频信号集肤效应，要求方块电阻＜3Ω/□（厚度＞0.8μm），且电阻温度系数＜0.0035/℃（确保宽温范围内信号传输稳定），通过高低温（-40℃至 85℃）方块电阻测试验证。

通过四探针法的精准测量与数据分析，电镀金工艺可实现从 “经验控制” 到 “数据驱动” 的转变，不仅提升产品质量一致性，还能降低原材料消耗（如优化电流密度可减少金盐消耗 10%-15%），为高可靠性电镀金产品提供坚实保障。
