XPS分析在OSP膜元素组成核心应用

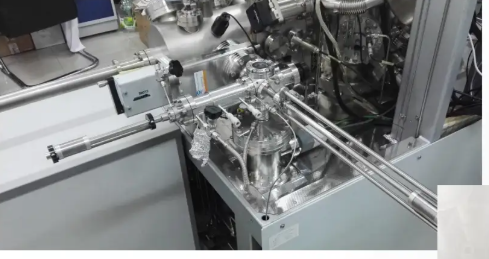

OSP(有机可焊性保护剂)膜作为 PCB 表面常用的防氧化涂层,其成分纯度、化学键合状态直接决定防氧化性能与焊接可靠性。X 射线光电子能谱(XPS)凭借对轻元素(C、O、N)的高灵敏度与化学态分辨能力,成为解析 OSP 膜成分结构的核心手段,可精准识别膜层元素组成、价态分布及界面结合状态,为 OSP 膜质量评估提供定量与定性依据。

一、XPS 分析 OSP 膜的元素组成与含量定量

OSP 膜主要由有机杂环化合物(如苯并三氮唑 BTA、苯并咪唑 BMI)与铜基材表面反应生成的络合物构成,含 C、H、O、N、Cu 等元素,XPS 可通过特征谱线强度实现元素含量定量分析:

  • 特征谱线选择与谱图采集:针对 OSP 膜关键元素,选择 C1s(结合能~284.8eV)、O1s(~532.0eV)、N1s(~399.0eV)、Cu2p(~932.6eV)作为分析谱线。采集时采用单色化 Al Kα 射线(hν=1486.6eV),通能设置为 20eV(高分辨模式),步长 0.1eV,确保谱峰分辨率达 0.1eV 以下,满足元素定量精度要求(相对误差≤5%)。

  • 定量计算方法与结果分析:通过 XPS 谱图的峰面积与元素灵敏度因子(S)计算含量,公式为:Cᵢ = (Iᵢ/Sᵢ) / Σ(Iⱼ/Sⱼ)×100%(Cᵢ为元素 i 的原子百分比,Iᵢ为峰面积)。例如,优质 BTA 型 OSP 膜的典型元素含量为:C 65%-70%、O 10%-15%、N 8%-12%、Cu 2%-5%。若 N 含量低于 8%,可能因 OSP 剂浓度不足或反应不充分导致膜层缺陷;Cu 含量高于 5%,则提示膜层过薄或局部裸露,需优化涂覆工艺。

  • 界面元素分布分析:通过 XPS 深度剖析(Ar⁺离子溅射,溅射速率 0.5nm/min),可获取 OSP 膜 - 铜基材界面的元素分布曲线。理想状态下,Cu 元素含量从界面向膜表面逐渐降低(界面处 Cu 20%-30%,表面<5%),C、N 元素则逐渐升高,表明膜层与基材结合紧密且厚度均匀;若出现 Cu 元素突然跃升或波动,说明膜层存在针孔、剥离等缺陷。

二、XPS 表征 OSP 膜的化学状态与键合方式

OSP 膜的防氧化性能依赖有机分子与 Cu 的络合键(如 N-Cu 配位键),XPS 通过特征峰分裂与化学位移可精准识别键合状态:

  • C1s 谱图的化学态解析:C1s 谱峰可分峰为 3 个组分:C-C/C-H(284.8eV,对应有机碳链)、C-O(286.0eV,对应羟基、醚键)、C=N(285.6eV,对应杂环双键)。优质 OSP 膜中 C=N 峰面积占比应≥20%,若占比过低(<15%),说明有机分子杂环结构破坏,可能因涂覆温度过高导致分子分解;C-O 峰面积占比需控制在 10%-15%,过高则提示膜层吸附水分或氧化,影响焊接性。

  • N1s 谱图的络合键识别:N1s 谱峰是判断 OSP 膜与 Cu 结合状态的关键,BTA 型 OSP 膜中 N1s 可分为两个峰:游离 N(399.0eV,未与 Cu 结合的杂环 N)与配位 N(398.5eV,与 Cu 形成 N-Cu 键)。配位 N 峰面积占比应≥60%,若低于 50%,表明络合反应不充分,膜层附着力差,易在存储过程中脱落;通过配位 N 占比变化,可评估 OSP 剂与 Cu 的反应活性,为 OSP 剂配方优化提供依据。

  • Cu2p 谱图的氧化态判断:Cu2p 谱图中,金属 Cu(Cu⁰)的 Cu2p₃/₂峰位于 932.6eV,氧化态 Cu(Cu²⁺,如 CuO、Cu (OH)₂)在 934.6eV 处出现卫星峰。OSP 膜覆盖后的 Cu 基材,其 Cu²⁺卫星峰强度应显著降低(峰面积占比<10%),若卫星峰占比>15%,说明铜基材已发生氧化,OSP 膜防护失效,需检查涂覆前基材预处理是否彻底(如脱脂、微蚀是否到位)。

三、XPS 评估 OSP 膜的成分均匀性与缺陷

OSP 膜的成分均匀性直接影响防氧化效果的一致性,XPS 通过多点采集与 Mapping 分析可精准识别局部缺陷:

  • 多点分析与统计偏差:在 OSP 膜表面选取 5-10 个均匀分布的测试点,分别采集 C1s、N1s 谱图,计算各元素含量的相对标准偏差(RSD)。优质 OSP 膜的元素含量 RSD 应<5%,若 N 元素 RSD>8%,说明膜层局部存在 N 含量不足的区域,可能因涂覆时 OSP 剂流动不均导致;通过统计偏差可定位工艺薄弱环节(如涂覆设备喷嘴堵塞)。

  • XPS Mapping 的元素分布可视化:采用 XPS 元素 Mapping 功能(空间分辨率~10μm),生成 C、N、Cu 元素的二维分布图像。理想状态下,C、N 元素呈均匀连续分布,无明显空白区域;Cu 元素仅在膜层缺陷处(如针孔、划痕)出现强信号。例如,Mapping 图像中若出现直径>5μm 的 Cu 信号斑点,说明膜层存在针孔,需优化固化工艺(如延长固化时间、提高固化温度)减少针孔生成。
